9.

CHECK FOR DTC

(a) Turn the ignition switch to ON, and wait for at least 60 seconds.

(b) Clear any DTCs stored in the memory



.

HINT:

(d) Turn the ignition switch to ON, and wait for at least 60 seconds.

.

OK:

DTC B1781 is not output.

HINT:

DTCs other than DTC B1781 may be output at this time, but they are not related to this check.

NG

GO TO STEP 10

OK

END

10.

REPLACE FRONT SEAT FRAME WITH ADJUSTER ASSEMBLY RH

(a) Turn the ignition switch off.

(b) Disconnect the negative (-) terminal cable from the battery, and wait for at least 90 seconds.

(c) Replace the front seat frame with adjuster RH



.

HINT:

Perform the inspection using parts from a normal vehicle when possible.

11.

PERFORM ZERO POINT CALIBRATION

(a) Connect the negative (-) terminal cable to the battery, and wait for at least 2 seconds.

(b) Connect the Techstream to the DLC3.

(c) Turn the ignition switch to ON, and wait for at least 60 seconds.

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

NEXT

(d) Using the Techstream, perform the zero point calibration



.

12.

PERFORM SENSITIVITY CHECK

(a) Using the Techstream, perform the sensitivity check



.

Standard range:

27 to 33 kg (59.5 to 72.8 lb)

NEXT

END

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM00000157U02DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICATION SYSTEM: B1782; Rear Occupant

Classification Sensor LH Circuit Malfunction; 2015 MY Tundra [08/2014 -        ]

DTC

B1782

Rear Occupant Classification Sensor LH Circuit Malfunction

DESCRIPTION

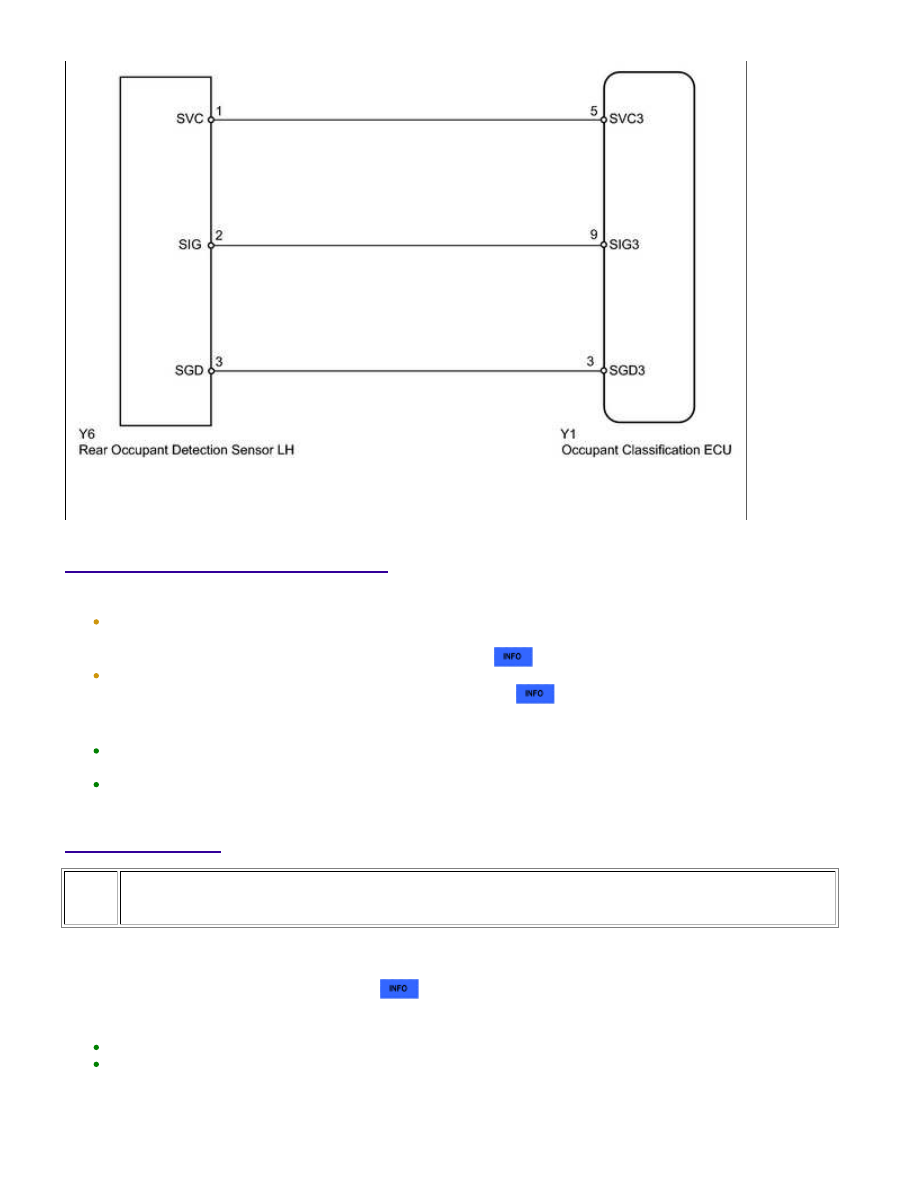

DTC B1782 is set when a malfunction is detected in the rear occupant detection sensor LH circuit.

DTC

CODE

DTC DETECTION CONDITION

TROUBLE AREA

B1782

signal, open circuit signal, short circuit to ground signal

or short circuit to B+ signal in rear occupant detection

sensor LH circuit for 2 seconds

Rear occupant detection sensor LH malfunction

Occupant classification ECU malfunction

Front seat frame with

adjuster RH (Rear

occupant detection sensor

LH)

Front seat wire RH

Occupant classification

ECU

HINT:

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...

INSPECTION PROCEDURE

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the
negative (-) battery terminal. Therefore, make sure to read the disconnecting the cable from the negative

(-) battery terminal notices before proceeding with work



.

When disconnecting the cable from the negative (-) battery terminal while performing repairs, some

systems need to be initialized after the cable is reconnected



.

HINT:

1.

CHECK FOR DTC

(a) Turn the ignition switch to ON, and wait for at least 60 seconds.

(b) Clear any DTCs stored in the memory



.

HINT:

SUPPLEMENTAL RESTRAINT SYSTEM: OCCUPANT CLASSIFICA...
