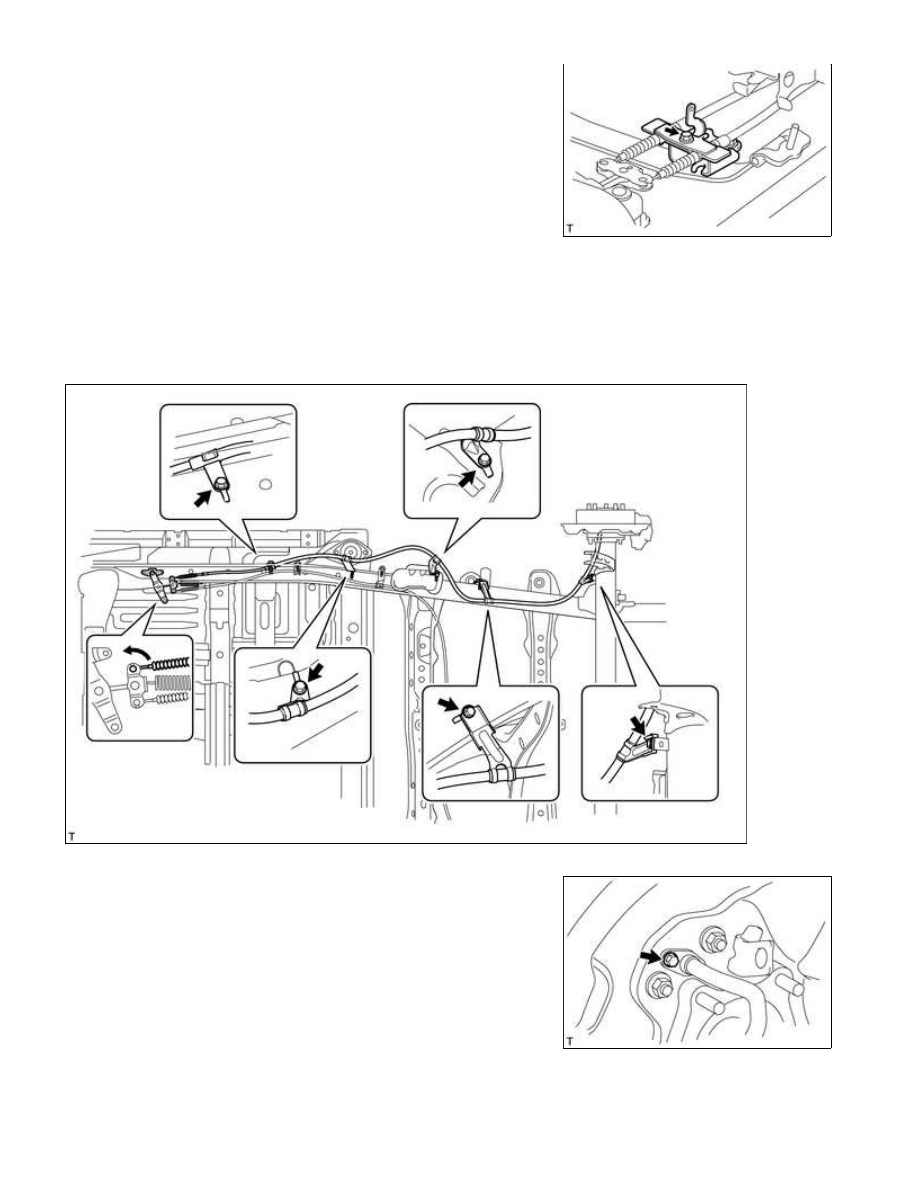

(a) Remove the bolt and cable retainer.

20. REMOVE NO. 3 PARKING BRAKE CABLE ASSEMBLY

(a) Remove the 5 bolts and disconnect the No. 3 parking brake cable from the intermediate lever.

NOTICE:

Do not bend and twist the parking brake cable.

(b) Remove the bolt and No. 3 parking brake cable from the rear

axle carrier.

21. REMOVE REAR WHEEL RH

PARKING BRAKE: PARKING BRAKE CABLE: REMOVAL; 2015 ...

22. DISCONNECT REAR DISC BRAKE CYLINDER ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

23. REMOVE REAR DISC RH

HINT:

Use the same procedures described for the LH side.

24. REMOVE PARKING BRAKE SHOE RETURN SPRING RH

HINT:

Use the same procedures described for the LH side.

25. REMOVE NO. 1 PARKING BRAKE SHOE ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

26. REMOVE NO. 2 PARKING BRAKE SHOE ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

27. REMOVE PARKING BRAKE SHOE LEVER RH

HINT:

Use the same procedures described for the LH side.

28. REMOVE NO. 2 PARKING BRAKE CABLE ASSEMBLY

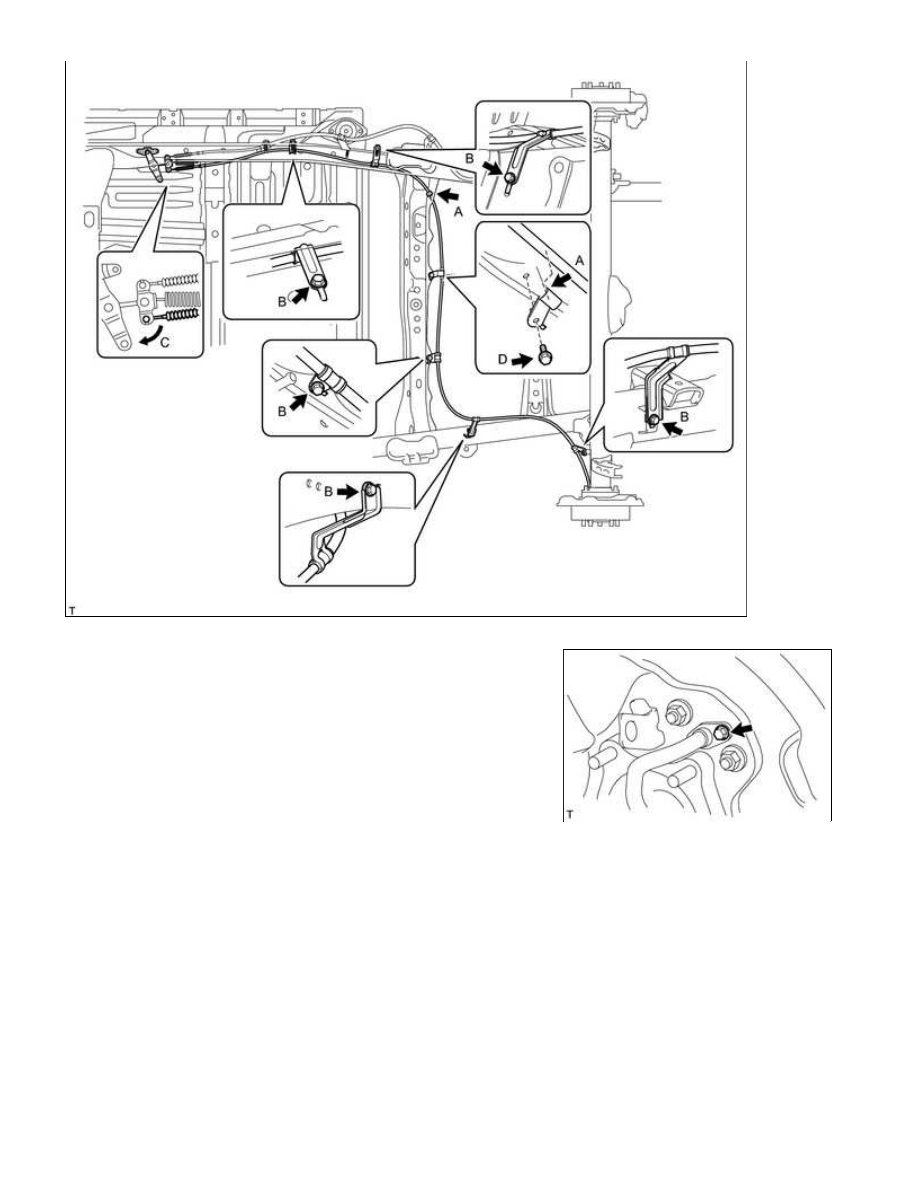

(a) Disconnect the No. 2 parking brake cable from the 2 clamps (labeled A).

(b) Remove the 5 bolts (labeled B) and disconnect the No. 2 parking brake cable from the intermediate lever

(labeled C).

NOTICE:

Do not bend and twist the parking brake cable.

(c) Remove the bolt (labeled D) and clamp.

PARKING BRAKE: PARKING BRAKE CABLE: REMOVAL; 2015 ...

(d) Remove the bolt and No. 2 parking brake cable from the rear

axle carrier.

29. REMOVE PARKING BRAKE INTERMEDIATE LEVER SUB-ASSEMBLY

PARKING BRAKE: PARKING BRAKE CABLE: REMOVAL; 2015 ...

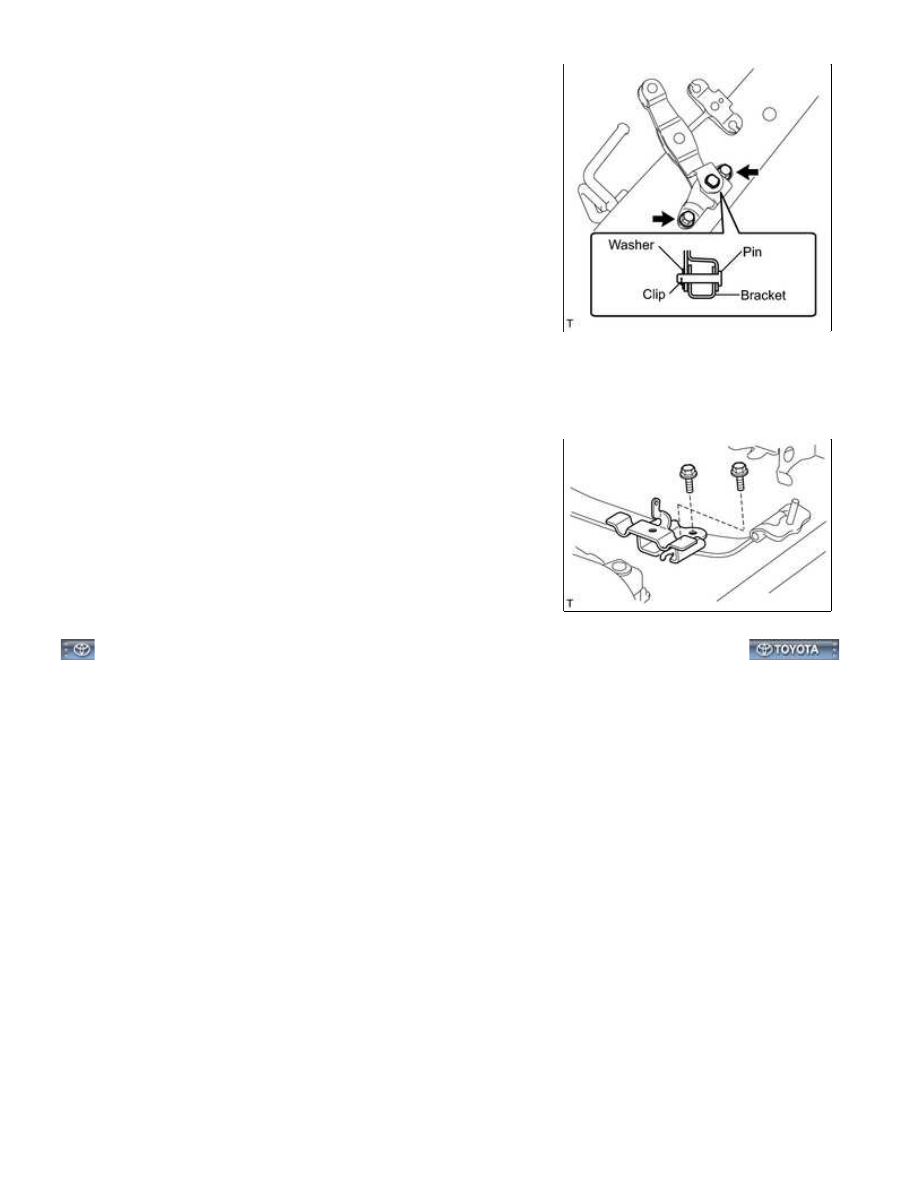

(a) Remove the 2 bolts and intermediate lever with bracket.

(b) Remove the clip, washer, pin and intermediate lever from the bracket.

30. REMOVE NO. 2 CABLE SUPPORT BRACKET

(a) Remove the 2 bolts and bracket.
