1. HANDLING PRECAUTIONS FOR AIRBAG SENSORS

(a) Before starting the following operations, wait for at least 90 seconds after disconnecting the negative (-)

terminal cable from the battery:

adjustment).

(b) When connecting or disconnecting the airbag sensor connectors, ensure that each sensor is installed in the

vehicle.

(c) Do not use airbag sensors which have been dropped during operation or transportation.

(d) Do not disassemble the airbag sensors.

2. INSPECTION PROCEDURE FOR VEHICLE INVOLVED IN ACCIDENT

(a) When the airbag has not deployed, confirm the DTCs by checking the SRS warning light. If there is any

malfunction in the SRS airbag system, perform troubleshooting.

3. SRS CONNECTORS

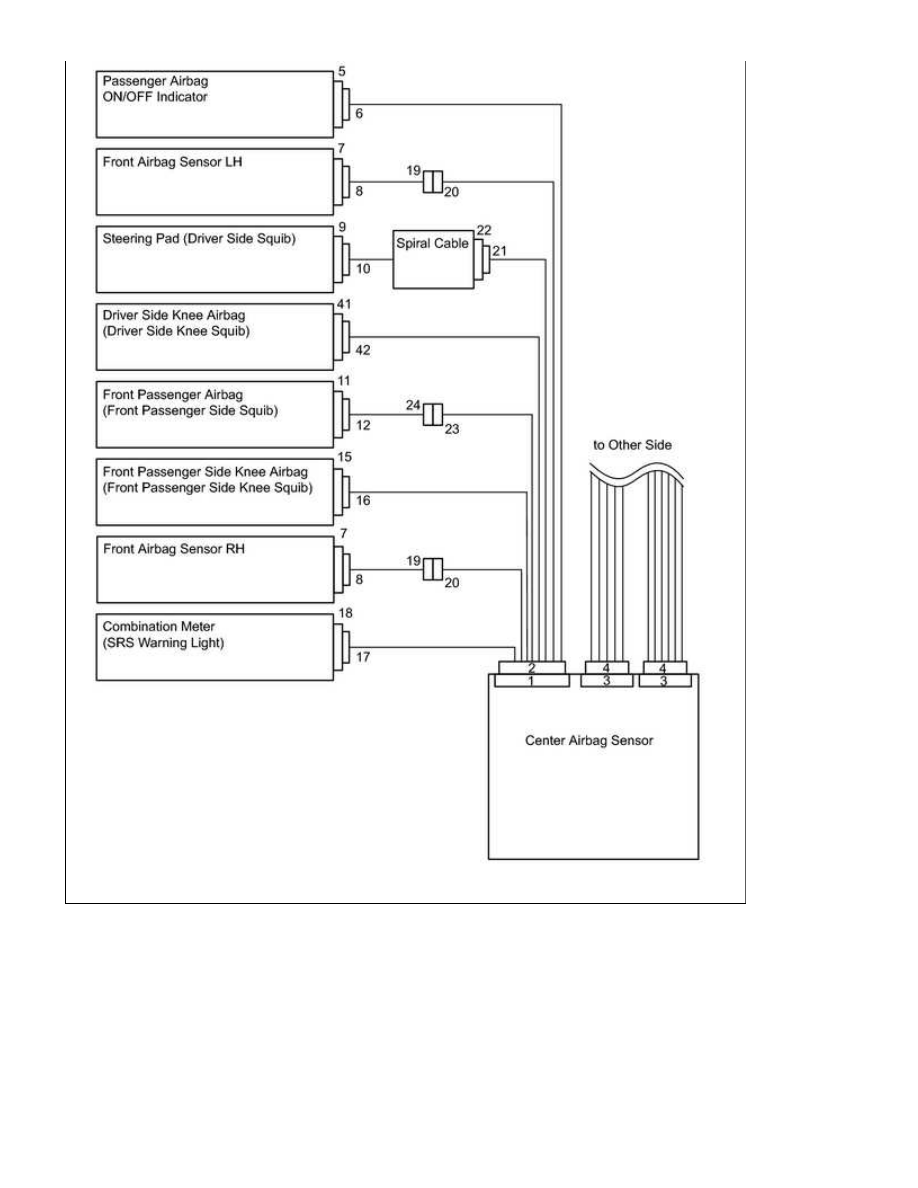

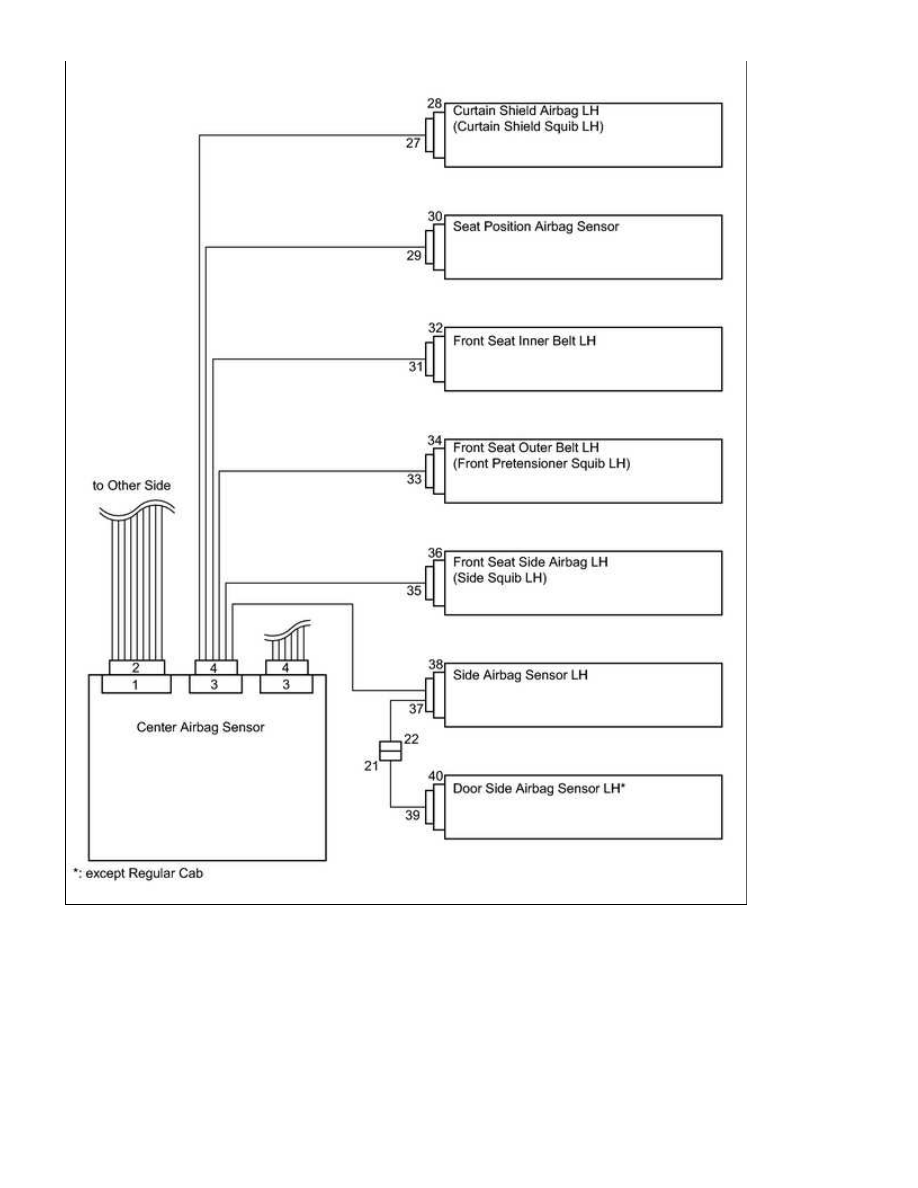

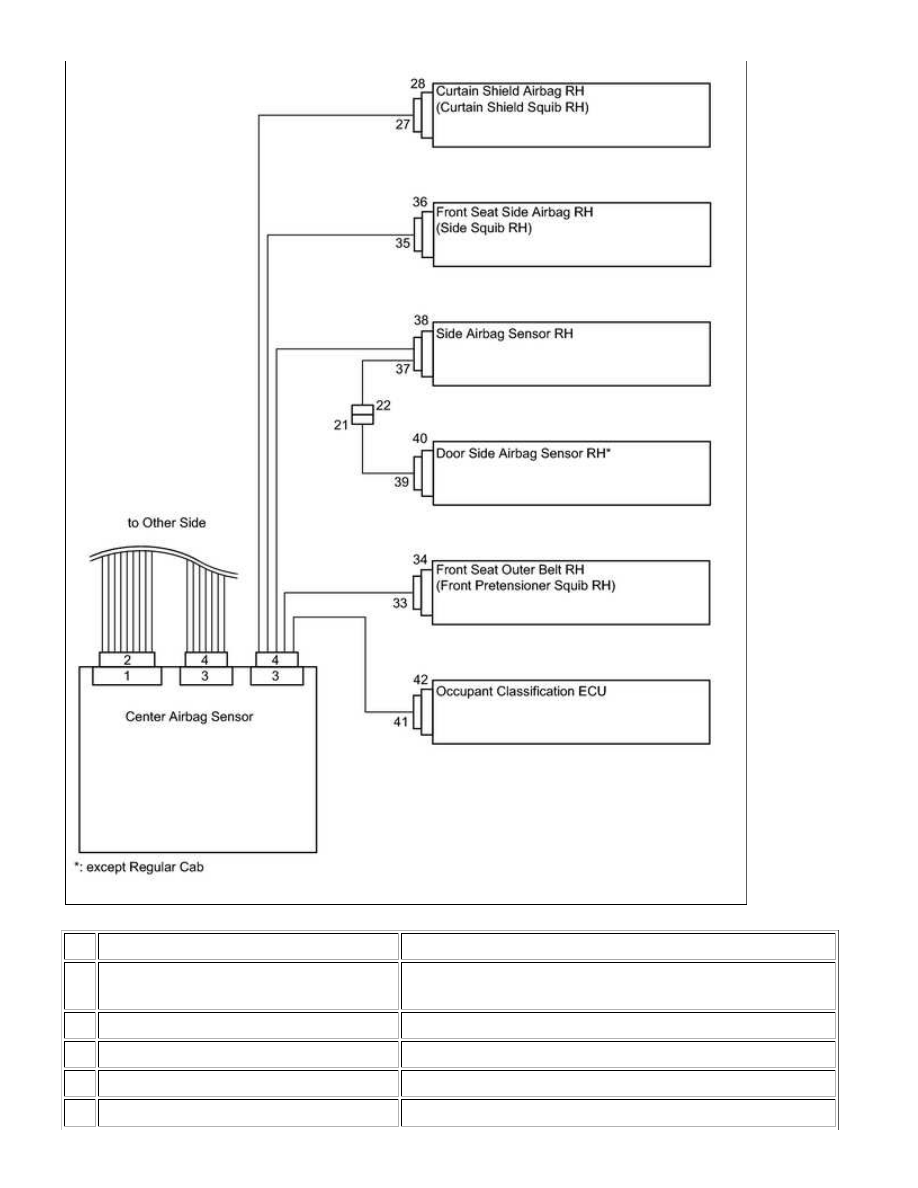

(a) SRS connectors are located as shown in the following illustration.

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: PREC...

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: PREC...

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: PREC...

NO.

ITEM

APPLICATION

(1)

Terminal Twin-Lock Mechanism

Connectors 2, 4, 8, 10, 12, 21, 22, 23, 25, 26, 27, 29, 31, 33,

35, 37, 39

(2)

Activation Prevention Mechanism

Connectors 2, 4, 24, 26, 36

(3)

Half Connection Prevention Mechanism

Connectors 21, 23, 25, 36

(4)

Connector Position Assurance Mechanism

Connectors 8, 37, 39

(5)

Connector Lock Mechanism (1)

Connectors 10, 12, 16, 27, 33, 35

SUPPLEMENTAL RESTRAINT SYSTEM: AIRBAG SYSTEM: PREC...
