Toyota Tundra (2015 year). Manual - part 2955

Last Modified: 9-16-2014

6.6 L

Doc ID: RM000002LJP03KX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for Regular Cab): PRECAUTION; 2015 MY Tundra

[08/2014 -        ]

PRECAUTION

CAUTION:

1. RUNNING TEST (IN SAFE AREA)

CAUTION:

Conduct this test in a safe area.

(a) Fasten the front seat belt.

(b) Drive the vehicle at 16 km/h (10 mph) and firmly depress the brake pedal. Check that the belts lock and

cannot be extended at this time.

If a belt does not lock, replace the seat belt assembly



.

HINT:

Inspect a seat belt assembly before installing it



.

SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for Regular Cab...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000030A200AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for Regular Cab): COMPONENTS; 2015 MY Tundra

[08/2014 -        ]

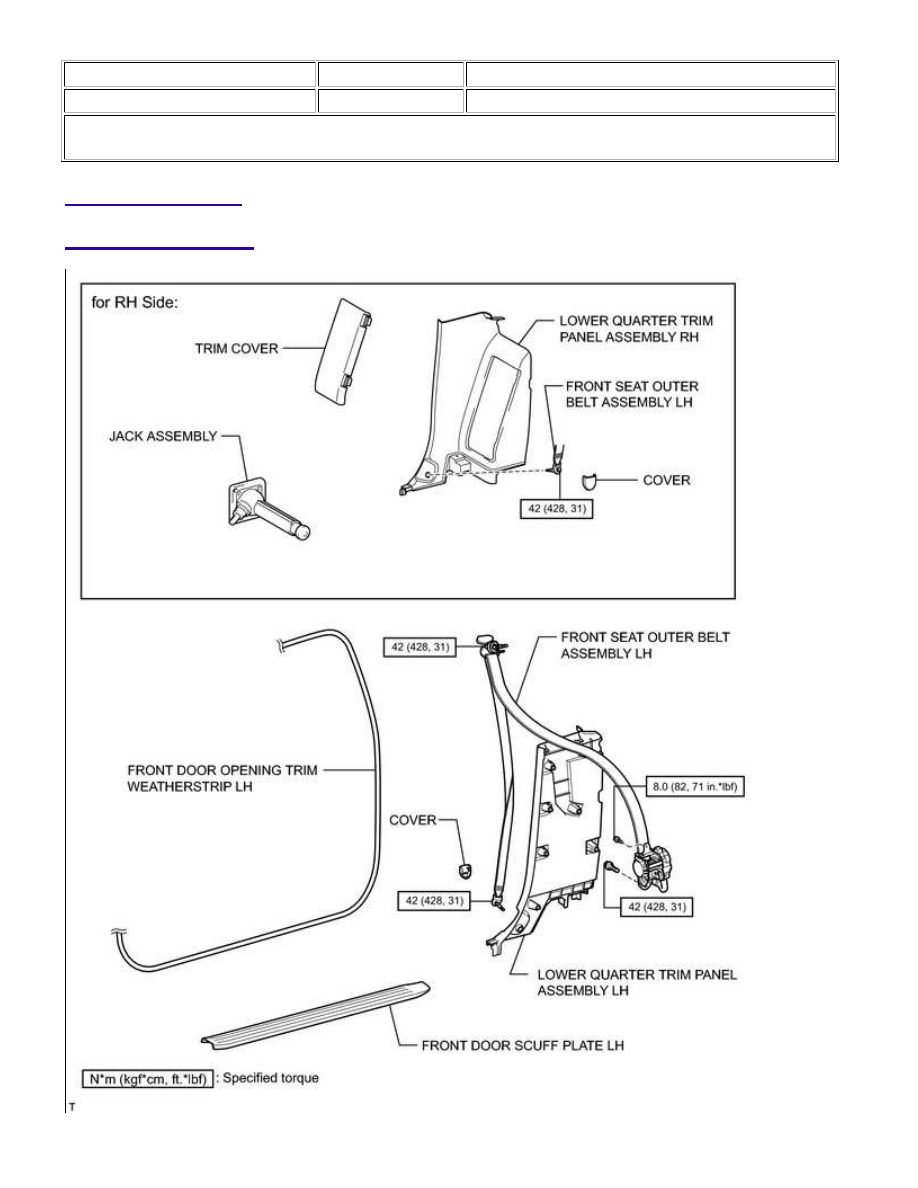

COMPONENTS

ILLUSTRATION

SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for Regular Cab...

ILLUSTRATION

SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for Regular Cab...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002LJS04LX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for Regular Cab): REMOVAL; 2015 MY Tundra [08/2014 -

       ]

REMOVAL

HINT:

Use the same procedures for the LH side and RH side.
The procedures listed below are for the LH side.

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to prevent

airbag and seat belt pretensioner activation.

3. REMOVE FRONT SEAT ASSEMBLY

(a) for Manual Seat:

(b) for Power Seat:

4. REMOVE FRONT DOOR SCUFF PLATE LH

5. REMOVE FRONT DOOR OPENING TRIM WEATHERSTRIP LH

(a) Partially remove the front door opening trim weatherstrip so that the lower quarter trim panel assembly

can be removed



.

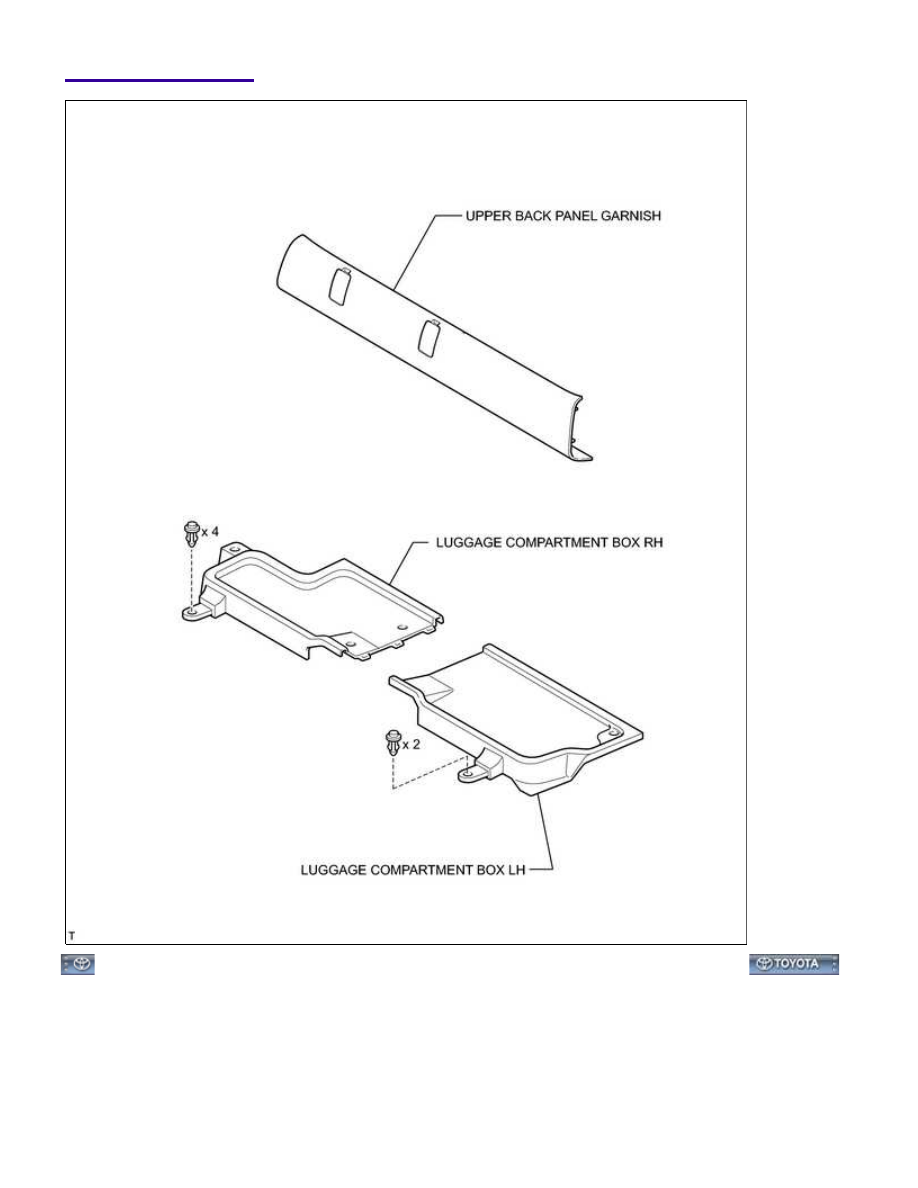

6. REMOVE UPPER BACK PANEL GARNISH

7. REMOVE LUGGAGE COMPARTMENT BOX LH

8. REMOVE LUGGAGE COMPARTMENT BOX RH

9. REMOVE LOWER QUARTER TRIM PANEL ASSEMBLY LH (for LH Side)

SEAT BELT: FRONT SEAT OUTER BELT ASSEMBLY (for Regular Cab...
