Toyota Tundra (2015 year). Manual - part 2944

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VDK009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: FOG LIGHT ASSEMBLY: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. INSTALL FOG LIGHT ASSEMBLY LH

(a) Attach the 2 guides to install the fog light assembly LH.

(b) Install the screw.

2. INSTALL FRONT BUMPER ASSEMBLY

3. ADJUST FOG LIGHT AIMING

LIGHTING: FOG LIGHT ASSEMBLY: INSTALLATION; 2015 MY T...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002Z4000DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: FOG LIGHT RELAY: ON-VEHICLE INSPECTION; 2015 MY Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

1. INSPECT FOG LIGHT RELAY

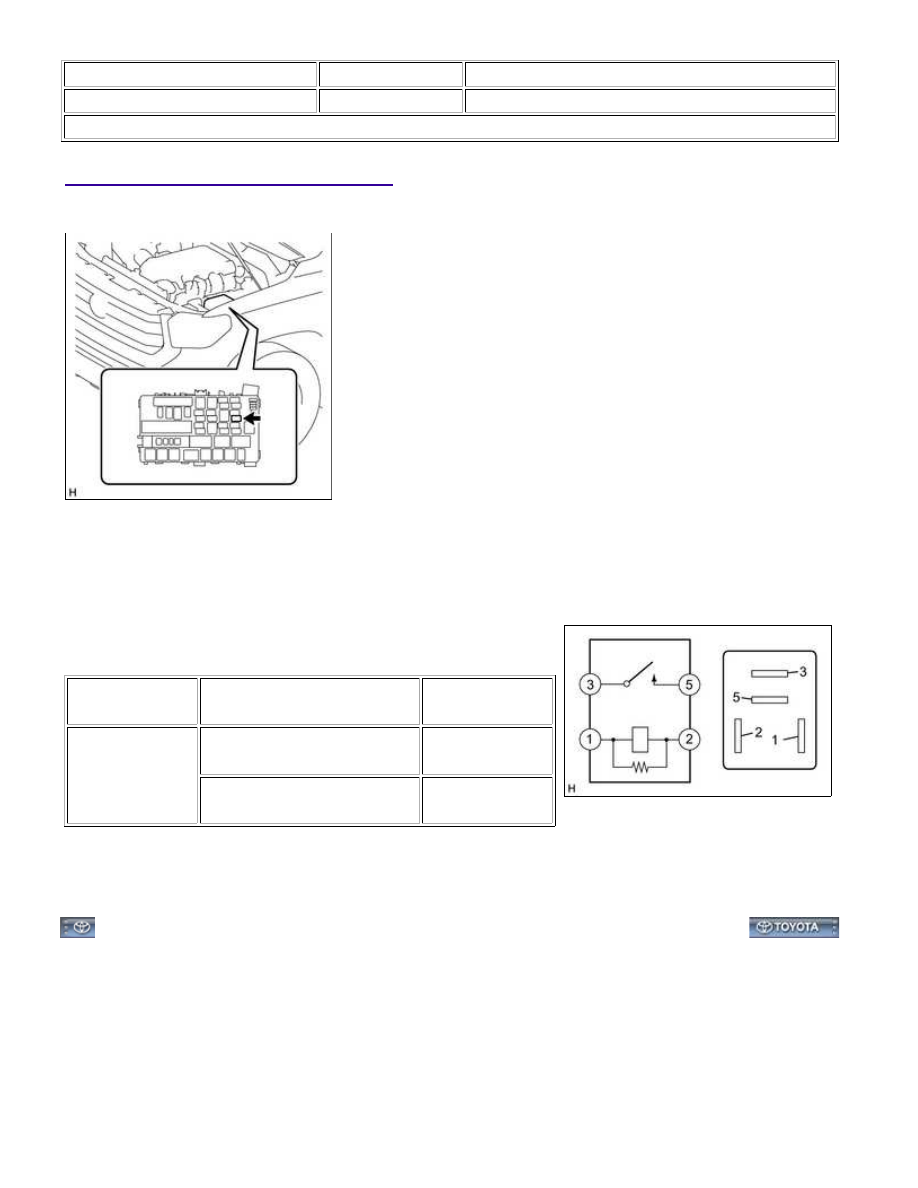

(a) Remove the fog light relay from the engine room relay box.

(b) Check the resistance.

(1) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

3 - 5

Battery voltage not applied to

terminals 1 and 2

10 kΩ or higher

Battery voltage applied to

terminals 1 and 2

Below 1 Ω

If the result is not as specified, replace the fog light relay.

(c) Install the fog light relay to the engine room relay box.

LIGHTING: FOG LIGHT RELAY: ON-VEHICLE INSPECTION; 201...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002VEJ009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: LIGHTING: HAZARD WARNING SWITCH: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

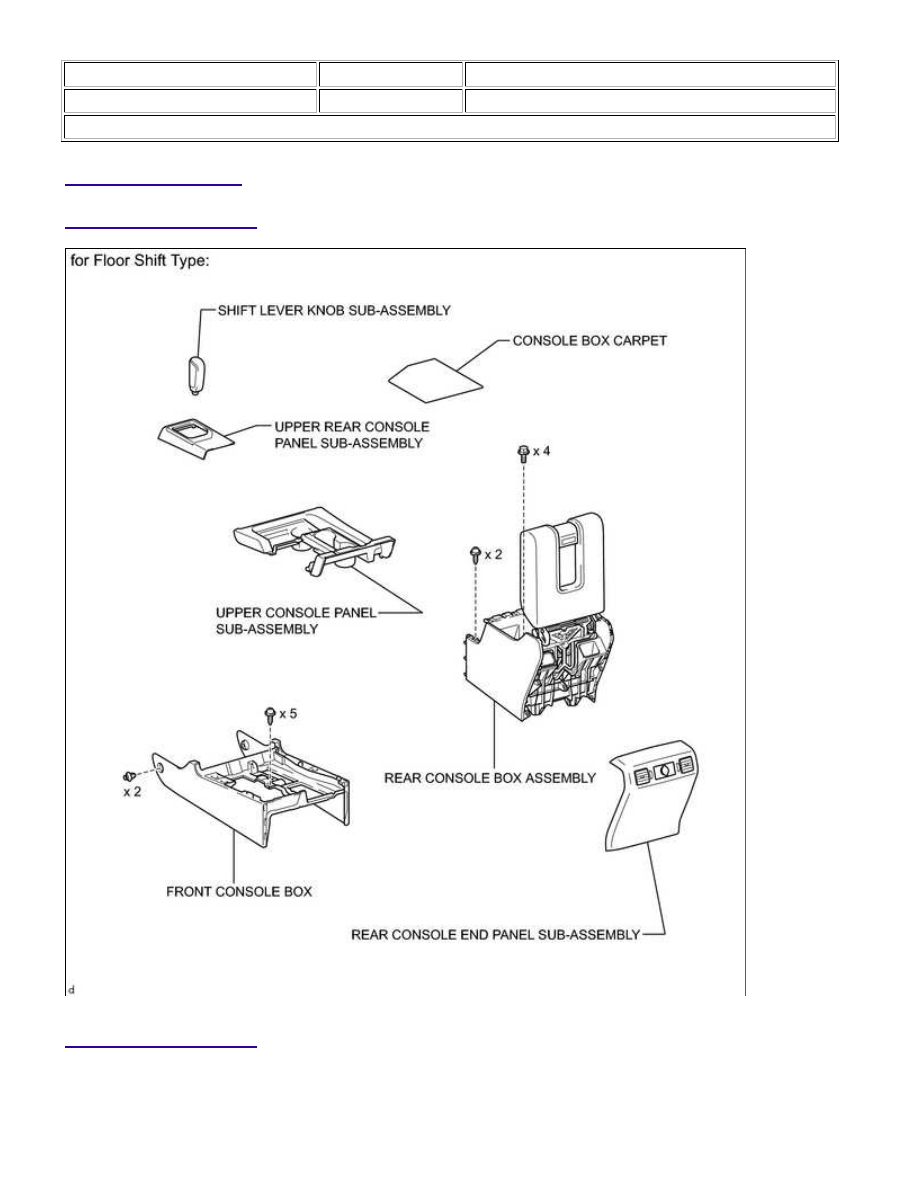

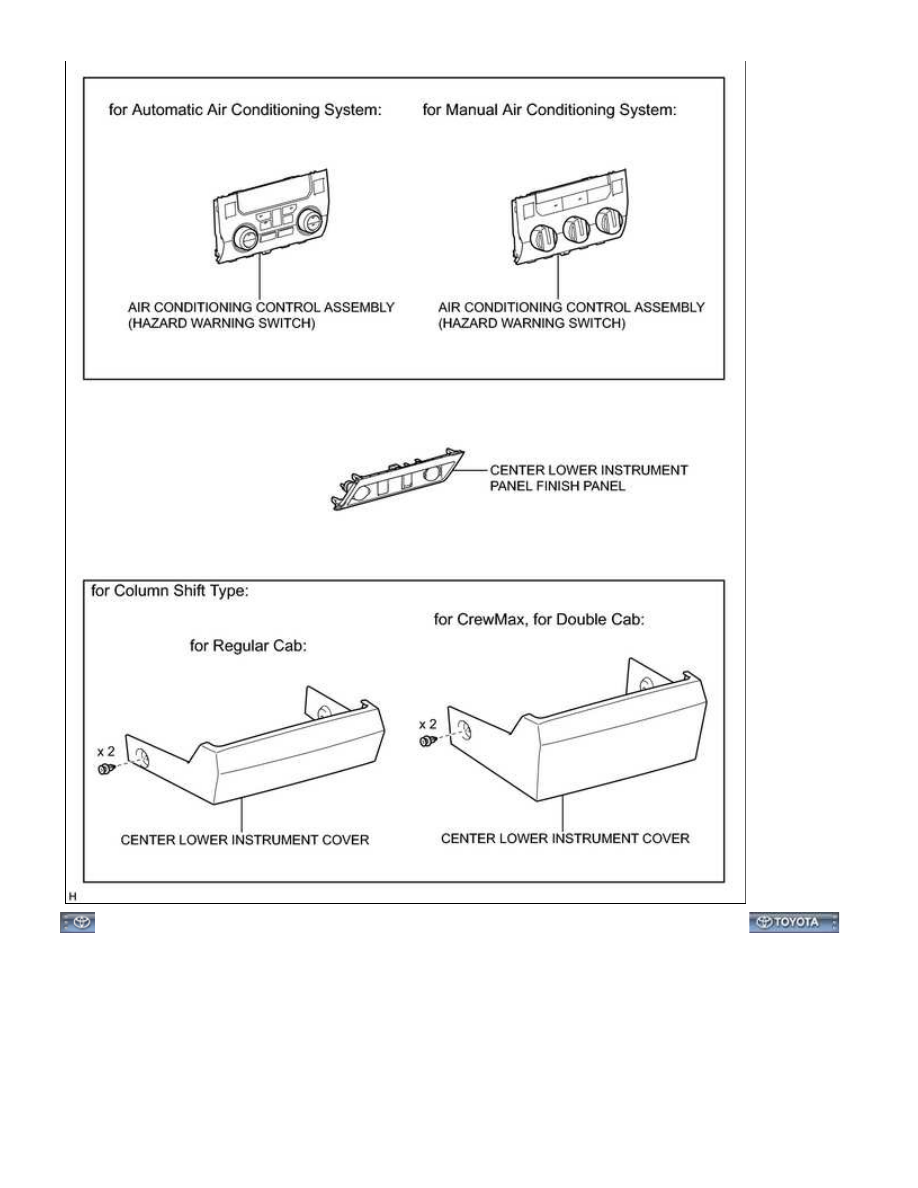

ILLUSTRATION

ILLUSTRATION

LIGHTING: HAZARD WARNING SWITCH: COMPONENTS; 2015 ...

LIGHTING: HAZARD WARNING SWITCH: COMPONENTS; 2015 ...
