Toyota Tundra (2015 year). Manual - part 2938





Last Modified: 9-16-2014

6.6 G

Doc ID: RM0000030EH00IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

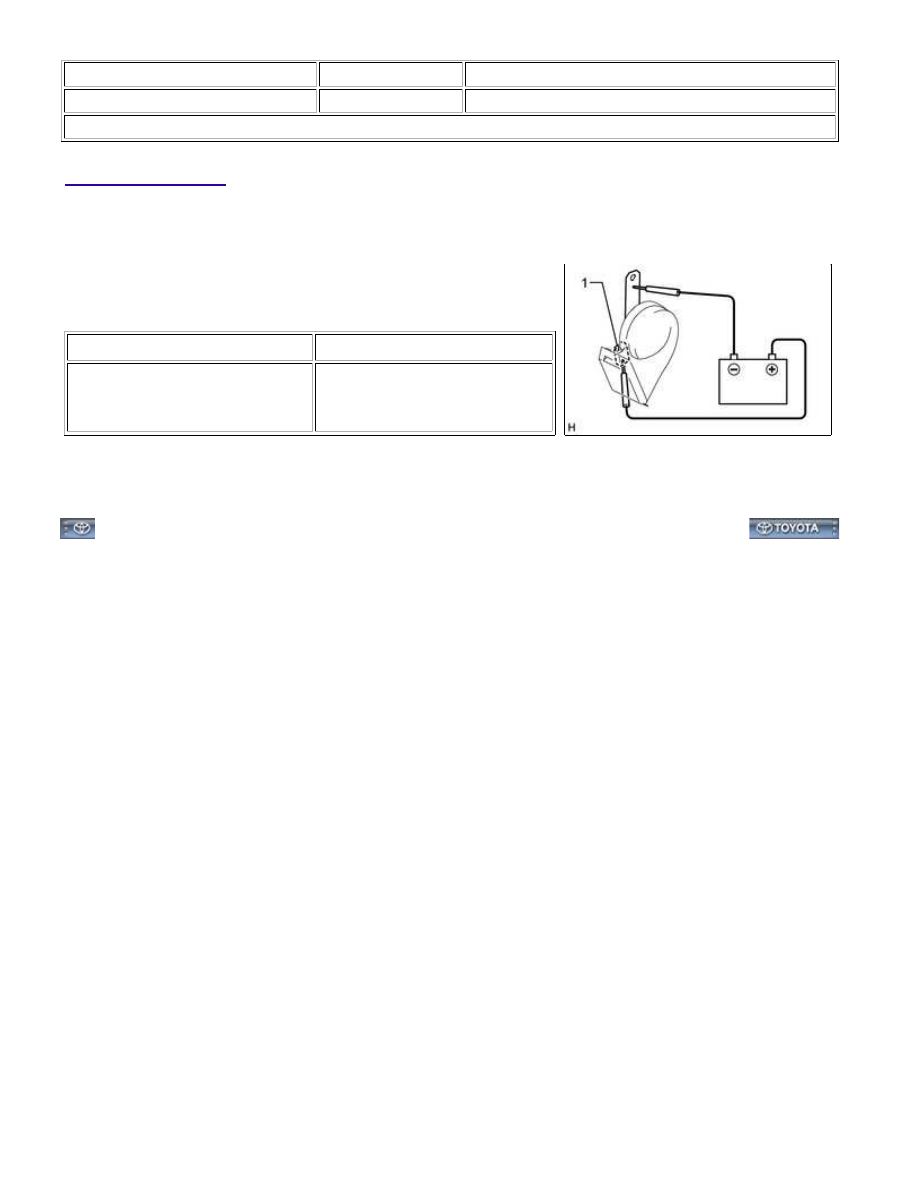

Title: HORN: LOW PITCHED HORN: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

1. INSPECT LOW PITCHED HORN ASSEMBLY

OK:

MEASUREMENT CONDITION

SPECIFIED CONDITION

Battery positive (+) → Terminal 1

Battery negative (-) → Body

ground

Low pitched horn assembly

sounds

If the result is not as specified, replace the low pitched horn

assembly.

HORN: LOW PITCHED HORN: INSPECTION; 2015 MY Tundra [08/...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002W3G00IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: HORN: LOW PITCHED HORN: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL LOW PITCHED HORN ASSEMBLY

(a) Install the low pitched horn assembly with the bolt.

Torque:

20 N·m {199 kgf·cm, 14ft·lbf}

(b) Connect the connector.

2. INSTALL RADIATOR GRILLE SUB-ASSEMBLY

(a) for Standard:

(b) w/ Off Road Package:

HORN: LOW PITCHED HORN: INSTALLATION; 2015 MY Tundra [...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002WF700IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

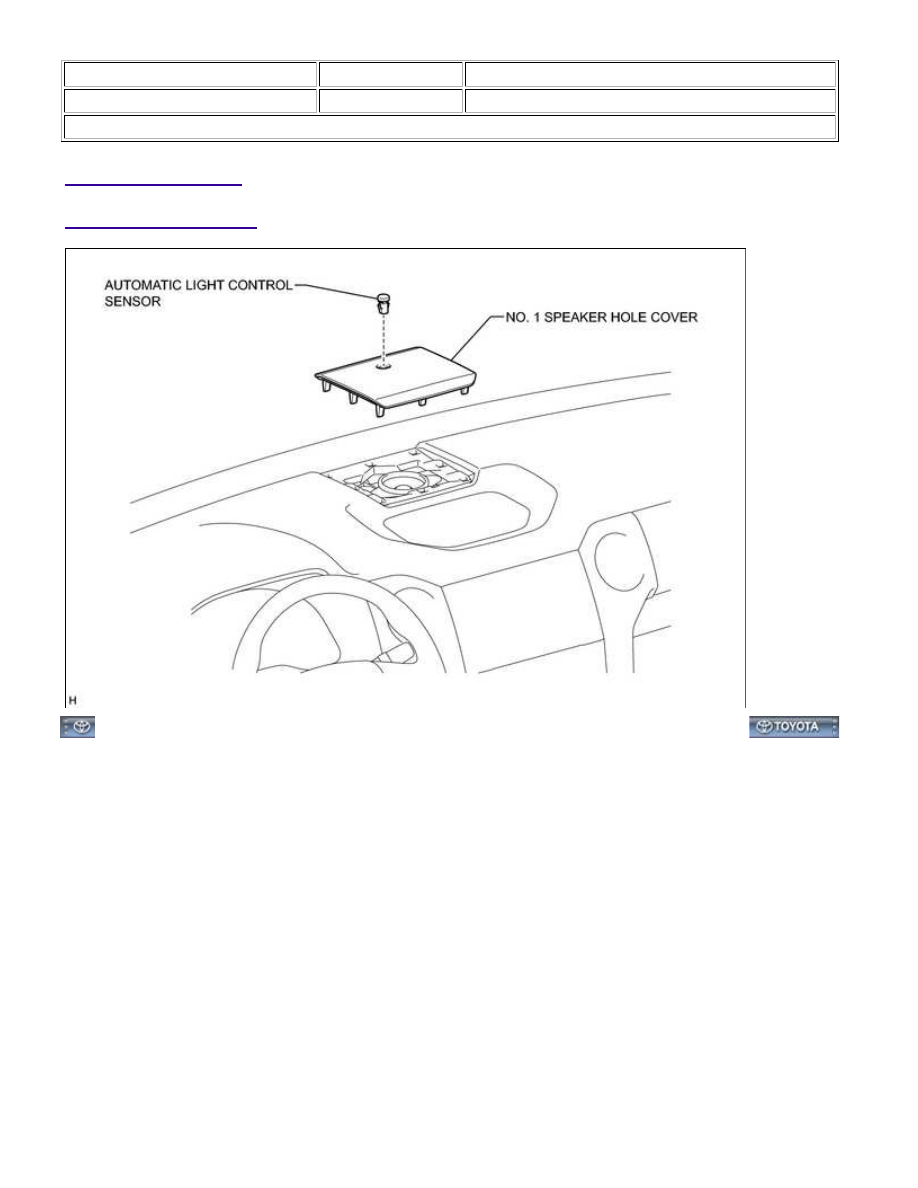

Title: LIGHTING: AUTOMATIC LIGHT CONTROL SENSOR: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

LIGHTING: AUTOMATIC LIGHT CONTROL SENSOR: COMPON...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002WFA00NX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

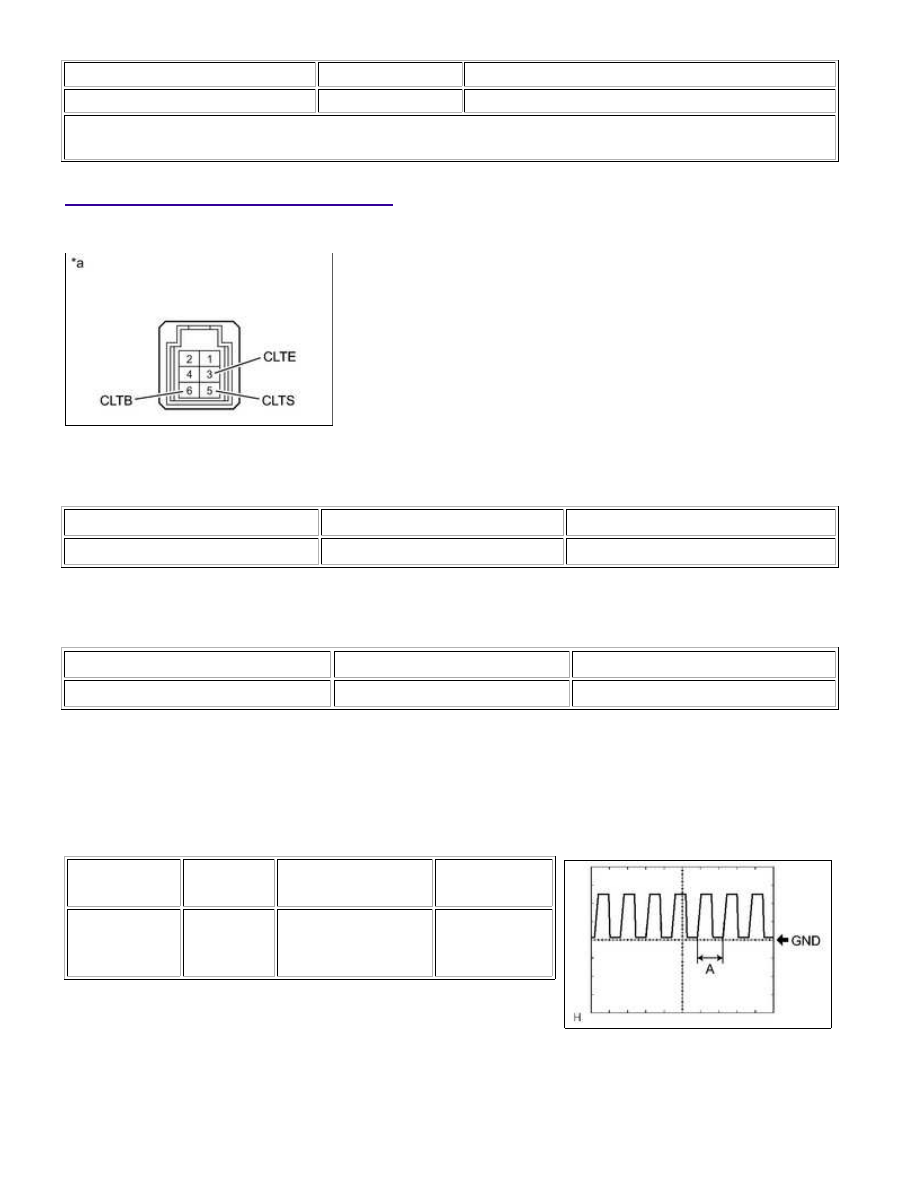

Title: LIGHTING: AUTOMATIC LIGHT CONTROL SENSOR: ON-VEHICLE INSPECTION; 2015 MY Tundra [08/2014

-        ]

ON-VEHICLE INSPECTION

1. INSPECT AUTOMATIC LIGHT CONTROL SENSOR

(a) Measure the voltage according to the value(s) in the table below.

Standard Voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

6 (CLTB) - 3 (CLTE)

Ignition switch ON

11 to 14 V

(b) Measure the resistance according to the value(s) in the table below.

Standard Resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

3 (CLTE) - Body ground

Always

Below 1 Ω

(c) Reconnect the automatic light control sensor connector.

Waveform:

TESTER

CONNECTION

TOOL

SETTING

SWITCH CONDITION

SPECIFIED

CONDITION

3 (CLTE) - 5

(CLTS)

5 V/DIV., 5

msec./ DIV.

Ignition switch ON,

headlight dimmer

switch on AUTO

Correct

waveform is as

shown

HINT:

If the ambient light becomes brighter, width A becomes

narrower.

If the result is not as specified, there may be a malfunction in the

automatic light control sensor.

LIGHTING: AUTOMATIC LIGHT CONTROL SENSOR: ON-VEHIC...
