Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002YRY00BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: SIDE STEP: DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

DISASSEMBLY

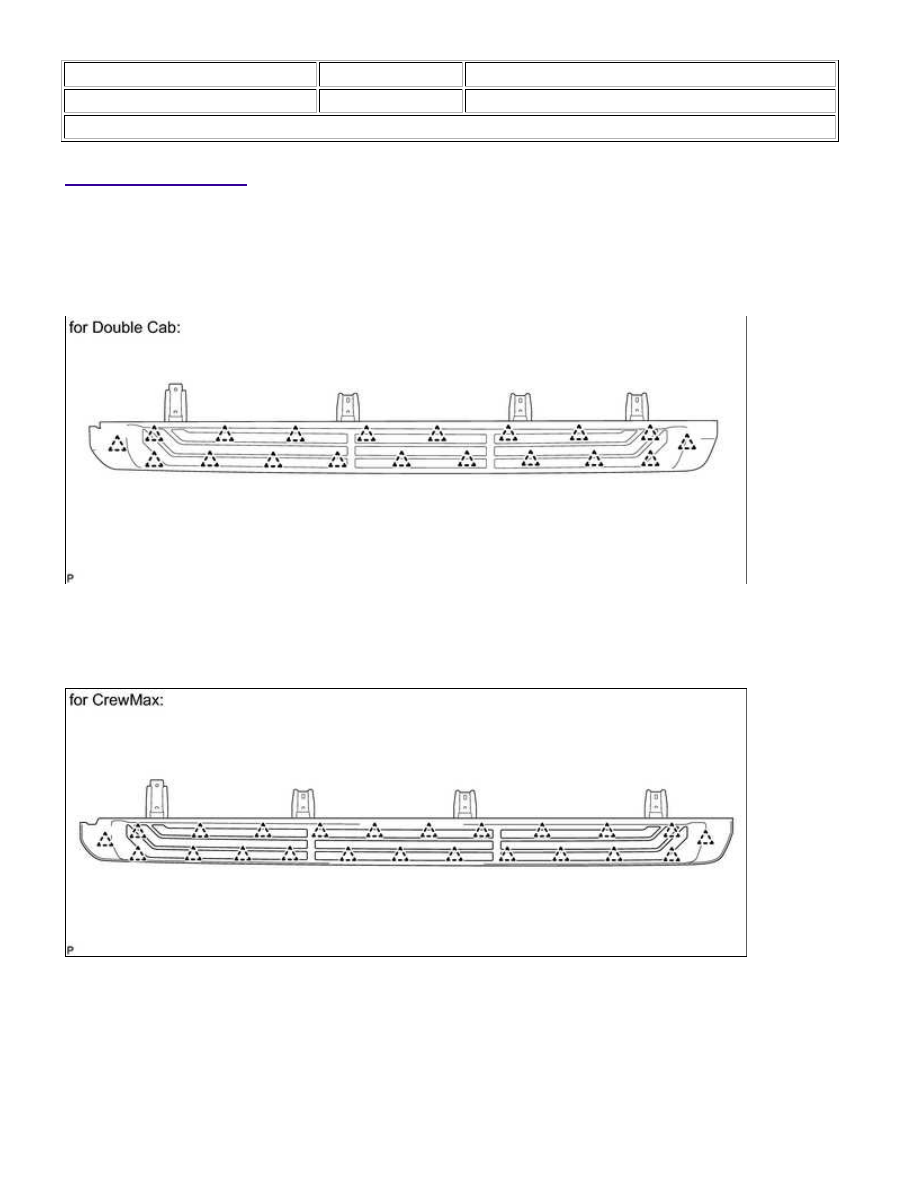

1. REMOVE STEP PLATE COVER LH

(a) for Double Cab:

Remove the step plate cover.

(1) Detach the 19 clips and remove the step plate cover.

(b) for CrewMax:

Remove the step plate cover.

(1) Detach the 23 clips and remove the step plate cover.

2. REMOVE STEP COVER PROTECTOR LH

3. REMOVE STEP ARM SPACER LH

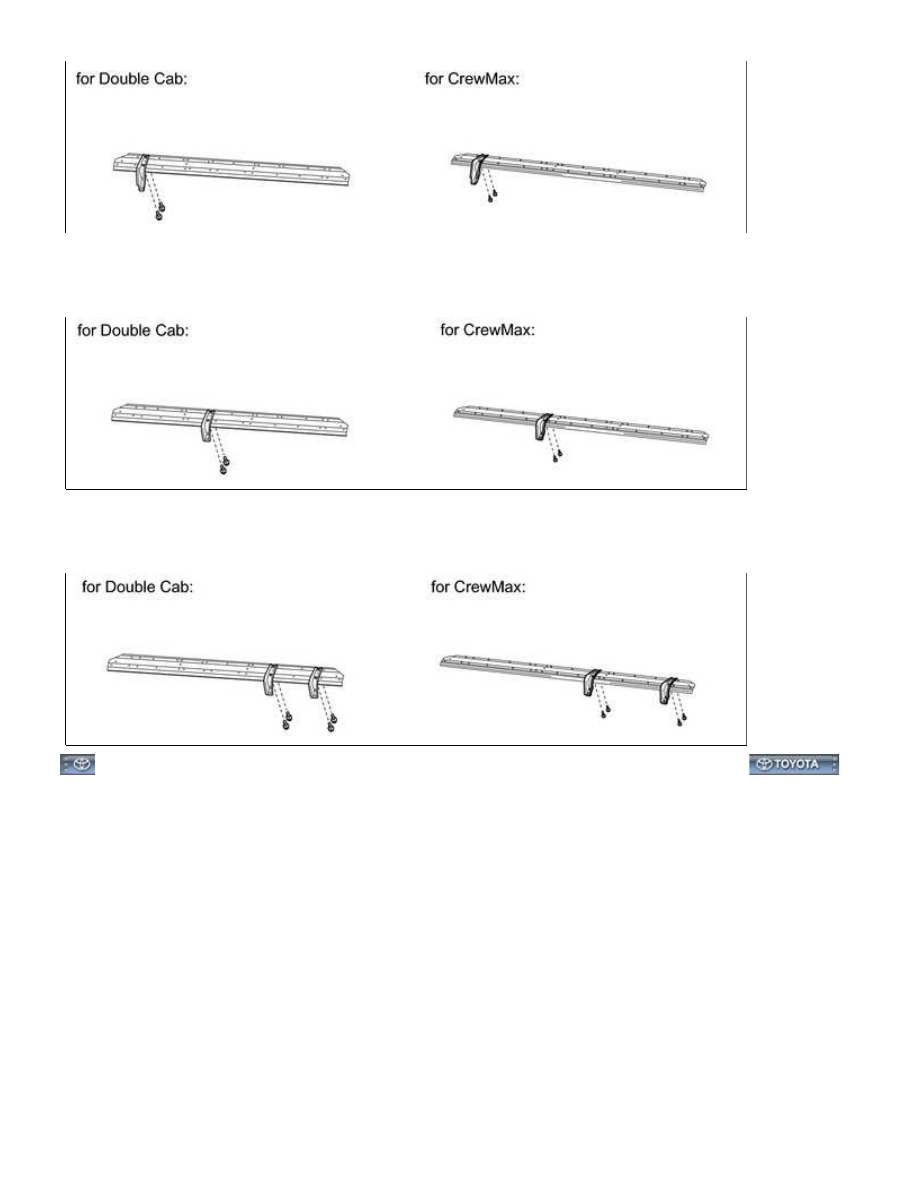

4. REMOVE SIDE STEP BRACKET LH

(a) Remove the 2 bolts and side step bracket.

EXTERIOR: SIDE STEP: DISASSEMBLY; 2015 MY Tundra [08/2014 - ...

5. REMOVE NO. 2 SIDE STEP BRACKET LH

(a) Remove the 2 bolts and side step bracket.

6. REMOVE NO. 3 SIDE STEP BRACKET LH

(a) Remove the 4 bolts and 2 side step brackets.

EXTERIOR: SIDE STEP: DISASSEMBLY; 2015 MY Tundra [08/2014 - ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002YRZ00BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: SIDE STEP: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

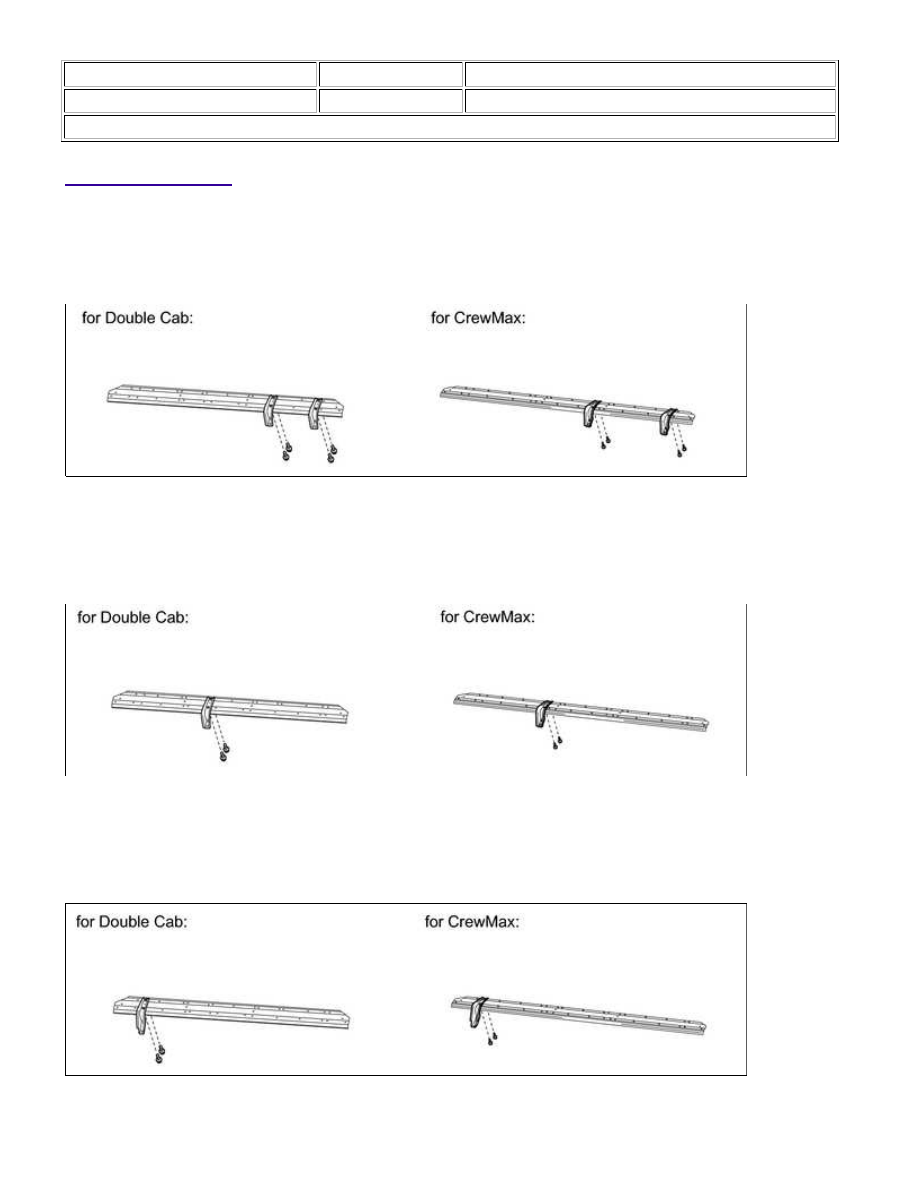

1. INSTALL NO. 3 SIDE STEP BRACKET LH

(a) Install the 2 side step brackets with the 4 bolts.

Torque:

12 N·m {122 kgf·cm, 9ft·lbf}

2. INSTALL NO. 2 SIDE STEP BRACKET LH

(a) Install the side step bracket with the 2 bolts.

Torque:

12 N·m {122 kgf·cm, 9ft·lbf}

3. INSTALL SIDE STEP BRACKET LH

(a) Install the side step bracket with the 2 bolts.

Torque:

12 N·m {122 kgf·cm, 9ft·lbf}

4. INSTALL STEP ARM SPACER LH

EXTERIOR: SIDE STEP: REASSEMBLY; 2015 MY Tundra [08/2014 -  ...

5. INSTALL STEP COVER PROTECTOR LH

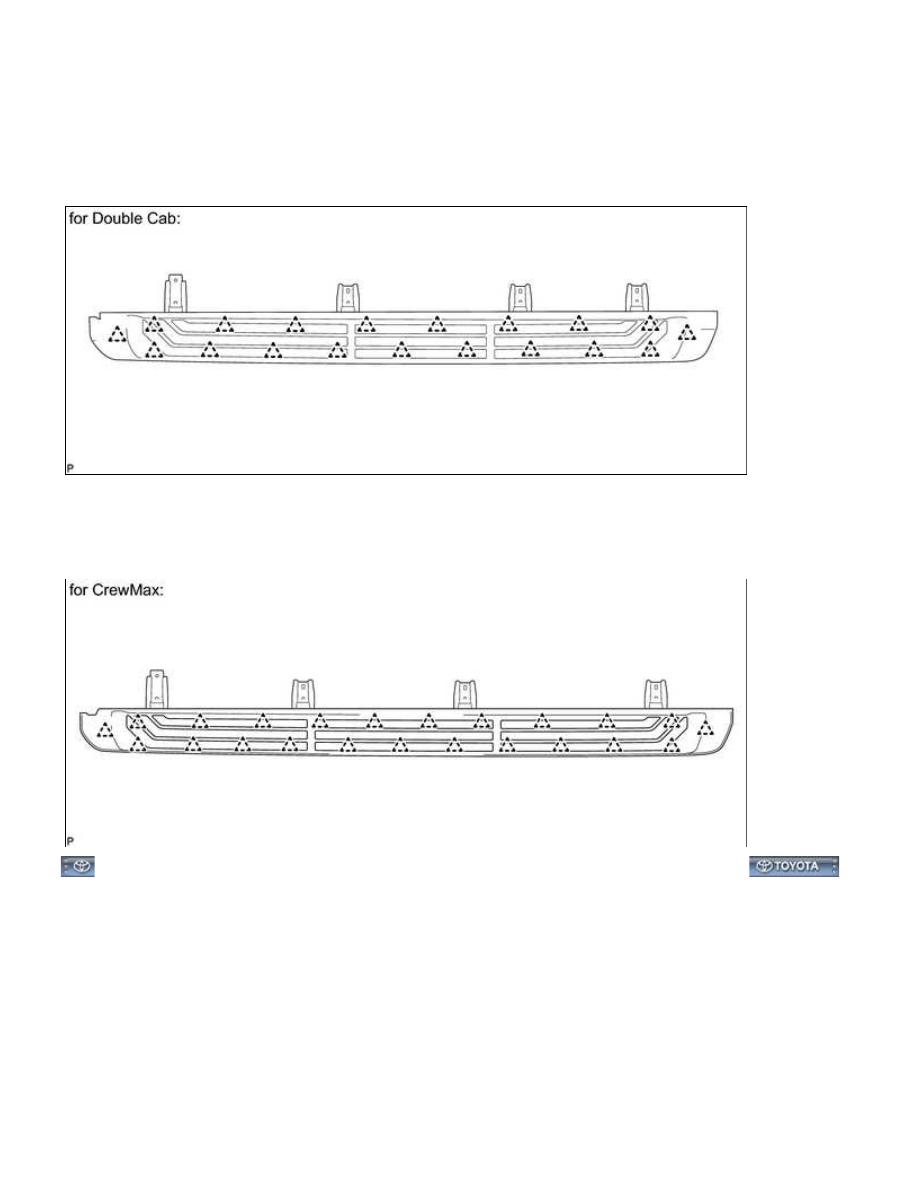

6. INSTALL STEP PLATE COVER LH

(a) for Double Cab:

Install the step plate cover.

(1) Attach the 19 clips to install the step plate cover.

(b) for CrewMax:

Install the step plate cover.

(1) Attach the 23 clips to install the step plate cover.

EXTERIOR: SIDE STEP: REASSEMBLY; 2015 MY Tundra [08/2014 -  ...
