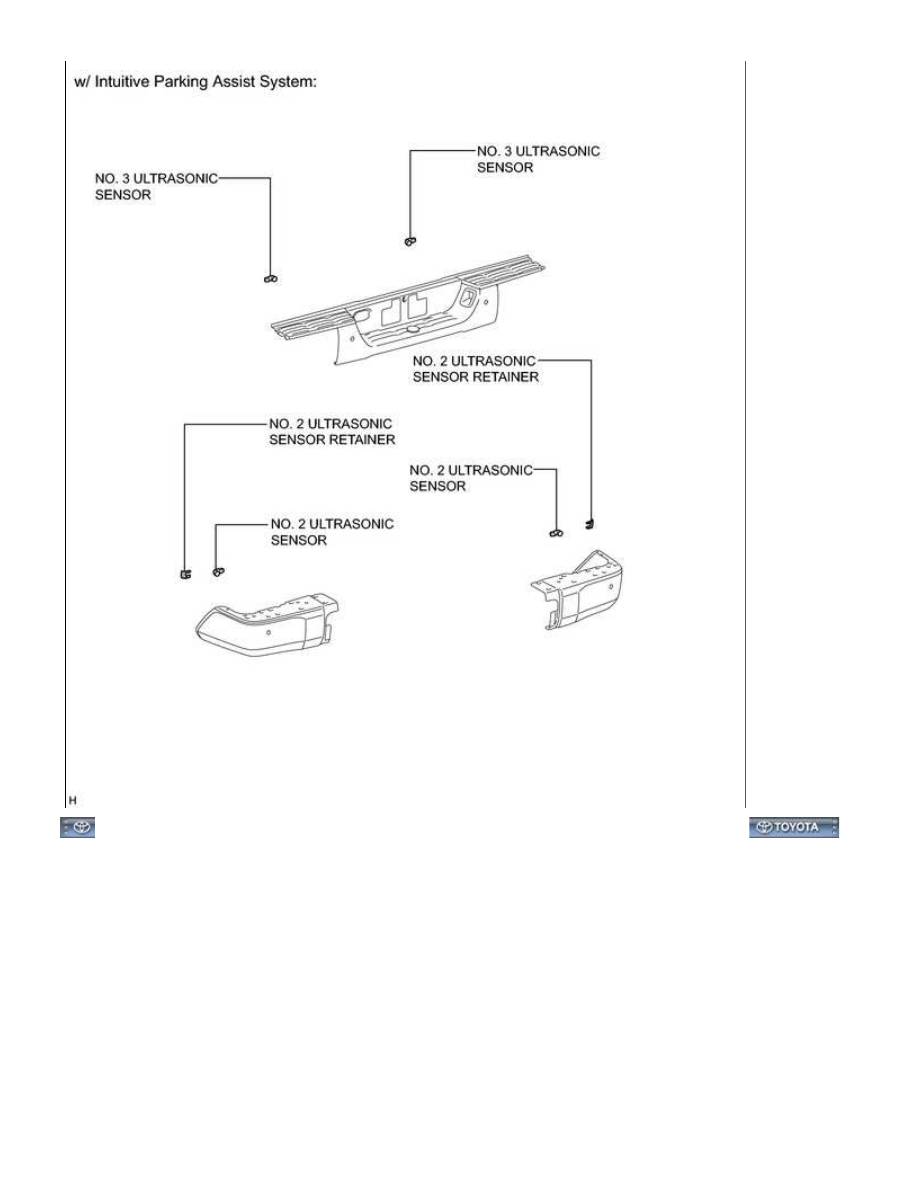

EXTERIOR: REAR BUMPER (for Steel Type Bumper): COMPONENT...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002W5D00AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: REAR BUMPER (for Steel Type Bumper): REMOVAL; 2015 MY Tundra [08/2014 -        ]

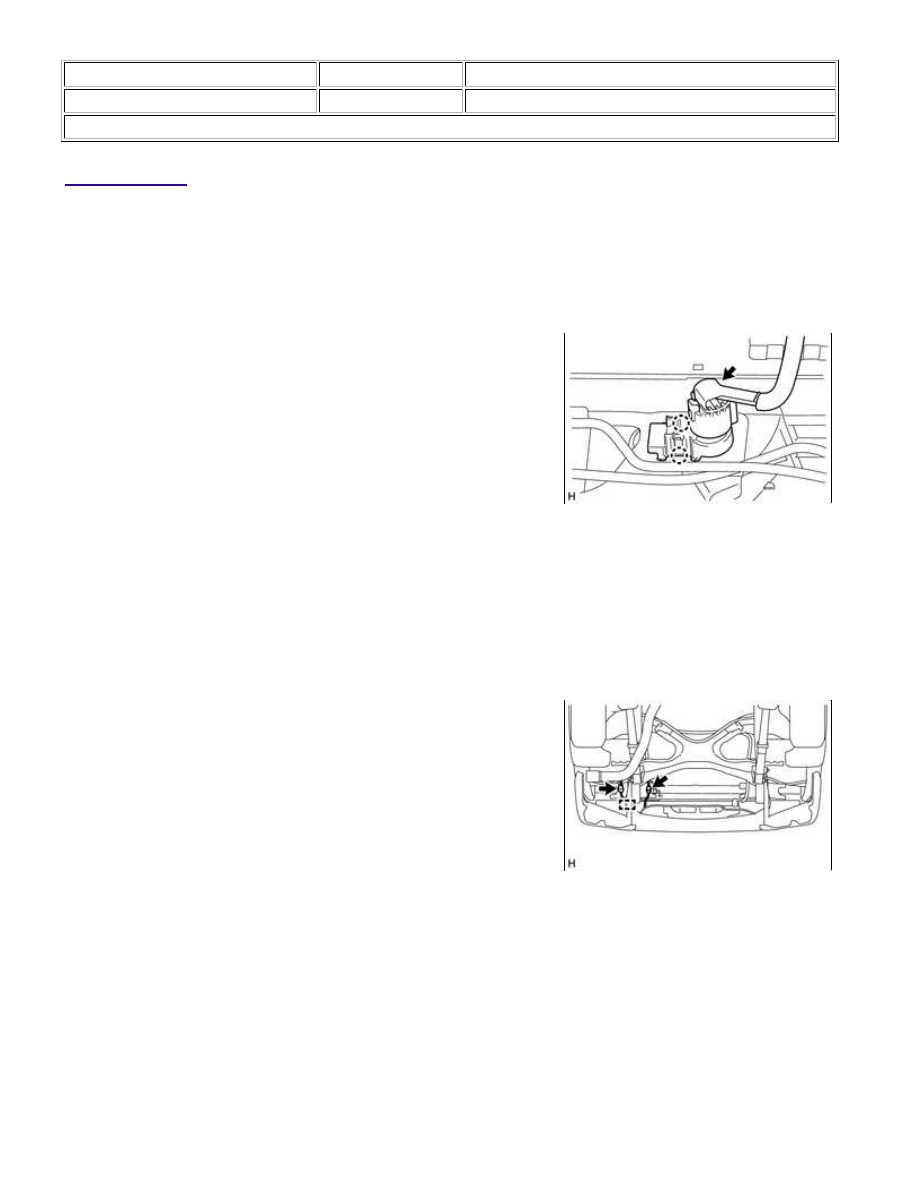

REMOVAL

CAUTION:

As the rear bumper cover is extremely heavy, the engine lifter may suddenly drop if the instructions listed

in the repair manual are not followed. Therefore, always follow the instructions listed in the repair manual
when performing this procedure.

1. REMOVE WIRING HARNESS CONNECTOR (w/ Towing Package)

(a) Disconnect the connector.

(b) Detach the 2 claws and remove the wiring harness connector.

2. REMOVE CONNECTOR COVER (w/o Towing Package)

HINT:

Use the same procedure described for the wiring harness connector.

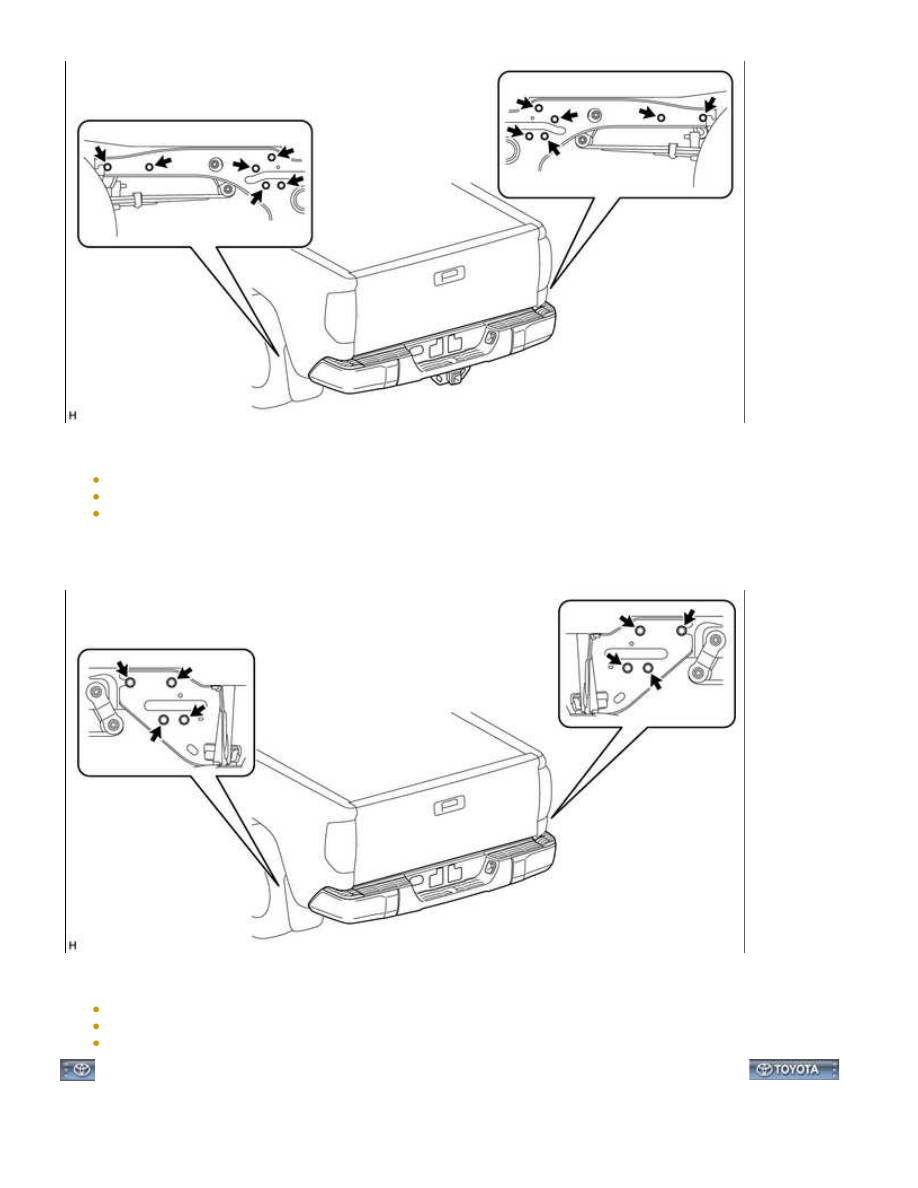

3. REMOVE REAR BUMPER COVER

(a) Disconnect the 2 connectors and detach the clamp.

(b) w/ Towing Package:

(1) Using an engine lifter or equivalent, remove the 12 bolts and rear bumper cover.

EXTERIOR: REAR BUMPER (for Steel Type Bumper): REMOVAL; 2...

NOTICE:

Using plate lift attachments or equivalent, set the rear bumper cover on a flat surface.
Be sure to perform the operation with 2 persons or more.
Be careful not to damage the rear bumper cover.

(c) w/o Towing Package:

(1) Using an engine lifter or equivalent, remove the 8 bolts and rear bumper cover.

NOTICE:

Using plate lift attachments or equivalent, set the rear bumper cover on a flat surface.
Be sure to perform the operation with 2 persons or more.
Be careful not to damage the rear bumper cover.

EXTERIOR: REAR BUMPER (for Steel Type Bumper): REMOVAL; 2...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002WJT00AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: REAR BUMPER (for Steel Type Bumper): DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

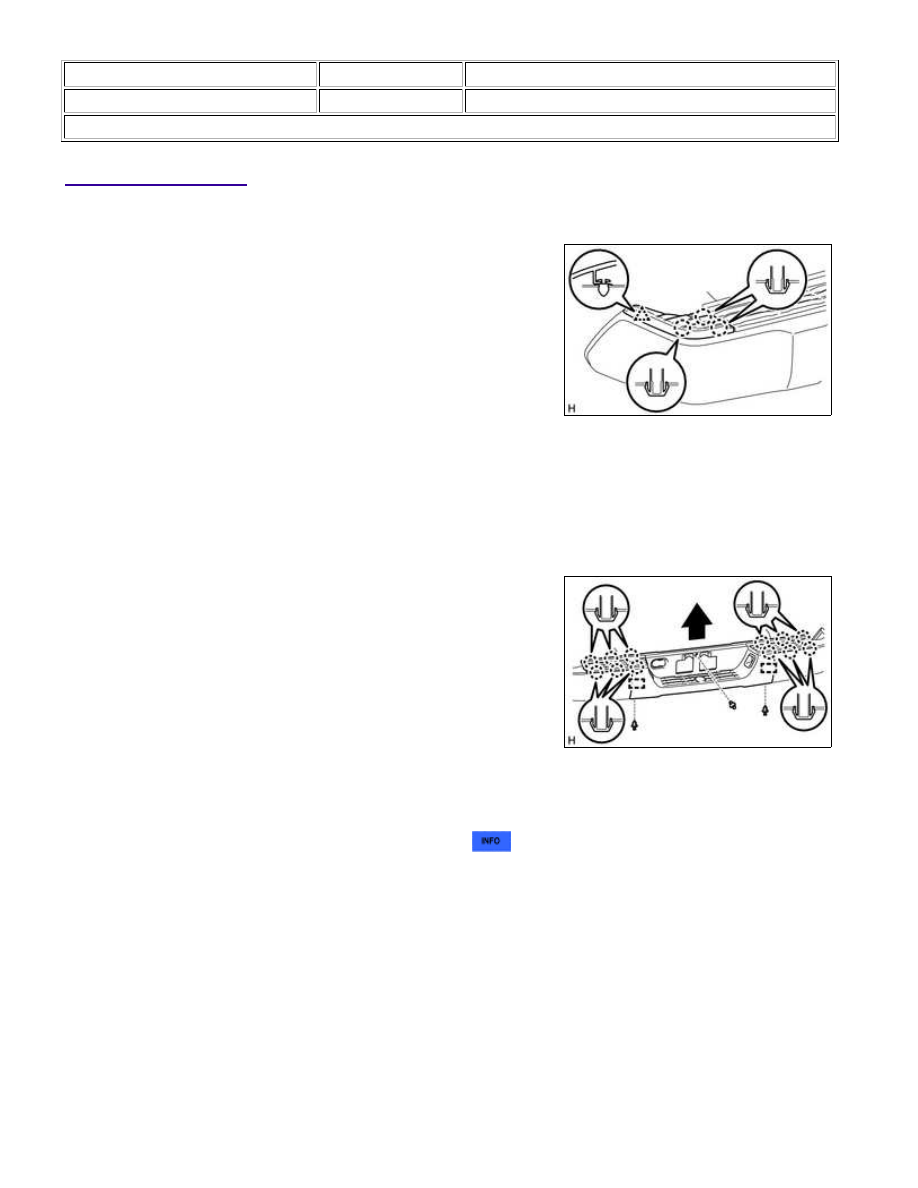

DISASSEMBLY

1. REMOVE REAR BUMPER PLATE LH

(a) Detach the 3 claws and clip and remove the rear bumper plate

LH.

2. REMOVE REAR BUMPER PLATE RH

HINT:

Use the same procedure described for the LH side.

3. REMOVE REAR BUMPER PAD SUB-ASSEMBLY LH

(a) Remove the 3 clips.

(b) Detach the 12 claws and 2 guides and remove the rear bumper pad sub-assembly LH as shown in the

illustration.

4. REMOVE LICENSE PLATE LIGHT ASSEMBLY LH

5. REMOVE LICENSE PLATE LIGHT ASSEMBLY RH

HINT:

Use the same procedure described for the LH side.

6. REMOVE REAR BUMPER BAR CORNER REINFORCEMENT LH
