Toyota Tundra (2015 year). Manual - part 2913

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002W78009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: RADIATOR GRILLE: REMOVAL; 2015 MY Tundra [08/2014 -        ]

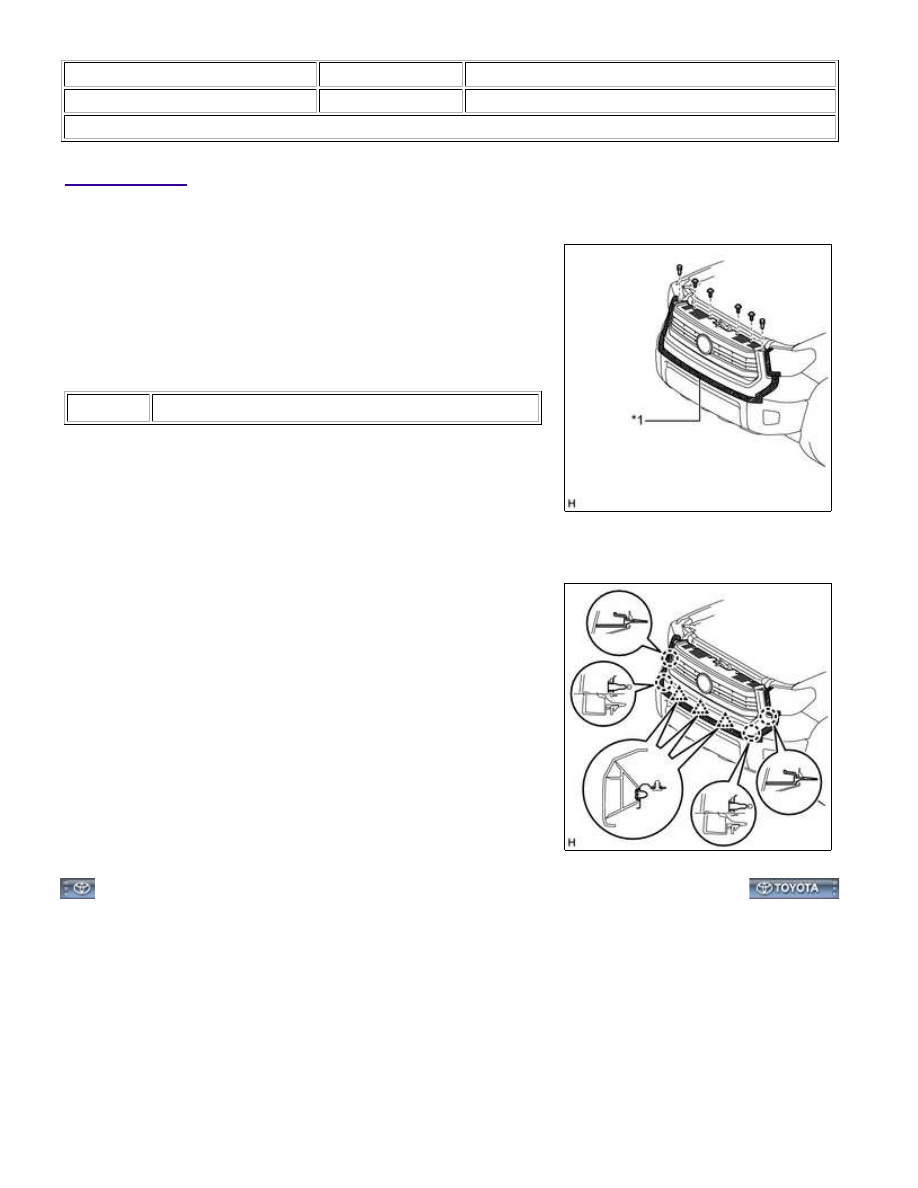

REMOVAL

1. REMOVE RADIATOR GRILLE SUB-ASSEMBLY

(a) Put protective tape around the radiator grille sub-assembly.

Text in Illustration

*1

Protective Tape

(b) Remove the 4 screws and 2 clips.

(c) Detach the 4 claws and 3 clips and remove the radiator grille

sub-assembly.

EXTERIOR: RADIATOR GRILLE: REMOVAL; 2015 MY Tundra [08/...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000424K006X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: RADIATOR GRILLE: DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

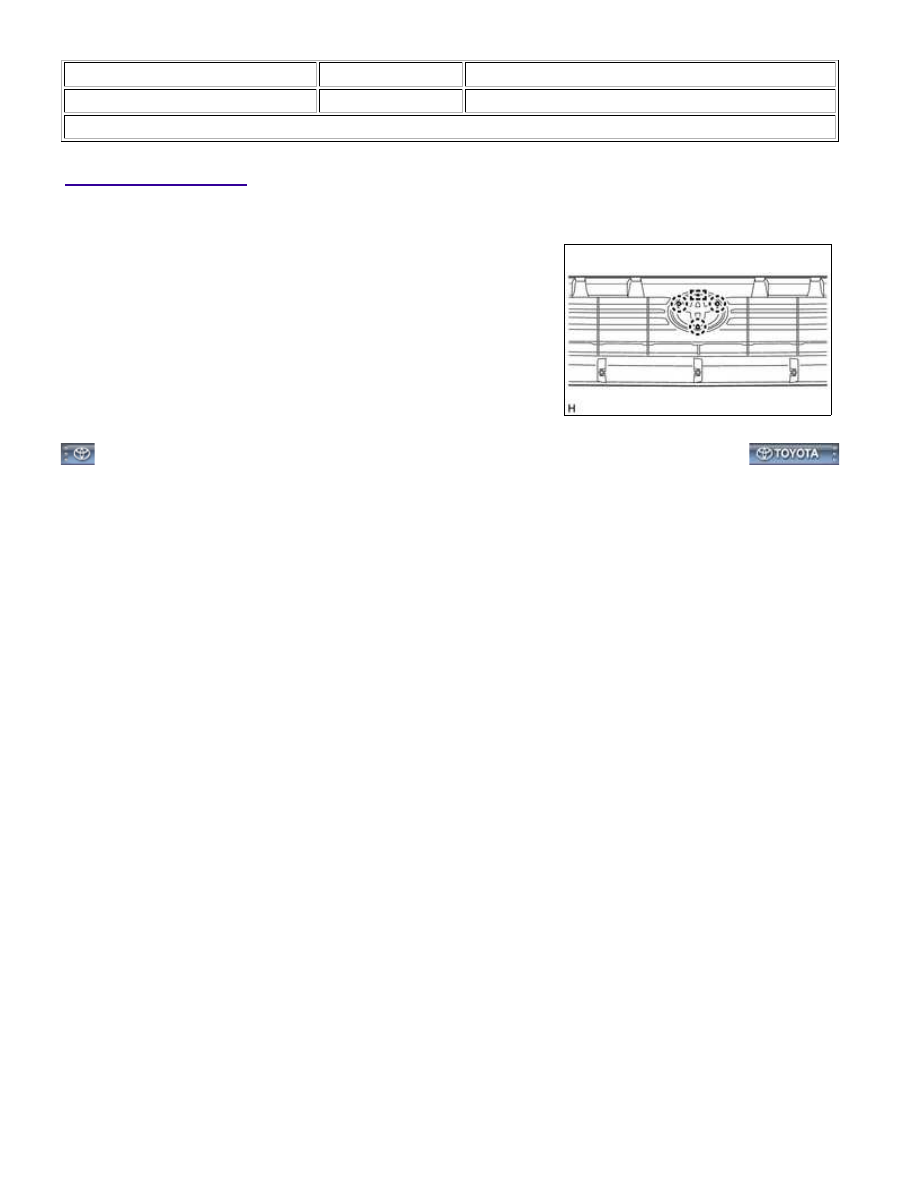

DISASSEMBLY

1. REMOVE RADIATOR GRILLE EMBLEM

(a) Detach the 3 claws and guide and remove the radiator grille

emblem.

EXTERIOR: RADIATOR GRILLE: DISASSEMBLY; 2015 MY Tundra...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000424L006X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: RADIATOR GRILLE: REASSEMBLY; 2015 MY Tundra [08/2014 -        ]

REASSEMBLY

1. INSTALL RADIATOR GRILLE EMBLEM

(a) Attach the 3 claws and guide to install the radiator grille emblem.

EXTERIOR: RADIATOR GRILLE: REASSEMBLY; 2015 MY Tundra ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002W76009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: RADIATOR GRILLE: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL RADIATOR GRILLE SUB-ASSEMBLY

(a) Attach the 4 claws and 3 clips to install the radiator grille sub-assembly.

(b) Install the 4 screws and 2 clips.

Torque:

3.0 N·m {31 kgf·cm, 27in·lbf}

EXTERIOR: RADIATOR GRILLE: INSTALLATION; 2015 MY Tundra...
