Title: EXTERIOR: NAME PLATE: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL FRONT FENDER PLATE LH

HINT:

Use the same procedure for the RH and LH sides.
The procedures listed below are for the LH side.
When installing the front fender plate LH, heat the vehicle body and front fender plate LH using a heat
light.

Standard:

ITEM

TEMPERATURE

Vehicle Body

40 to 60°C (104 to 140°F)

Front Fender Plate LH

20 to 30°C (68 to 86°F)

NOTICE:

Do not heat the vehicle body or front fender plate LH excessively.

(a) Clean the vehicle body surface.

(1) Using a heat light, heat the vehicle body surface.

(2) Remove the double-sided tape from the vehicle body.

(3) Wipe off any tape adhesive residue with cleaner.

(b) Install a new front fender plate LH.

(1) Using a heat light, heat the vehicle body and a new front fender plate LH.

After removing the peeling paper, keep the exposed adhesive free from foreign matter.

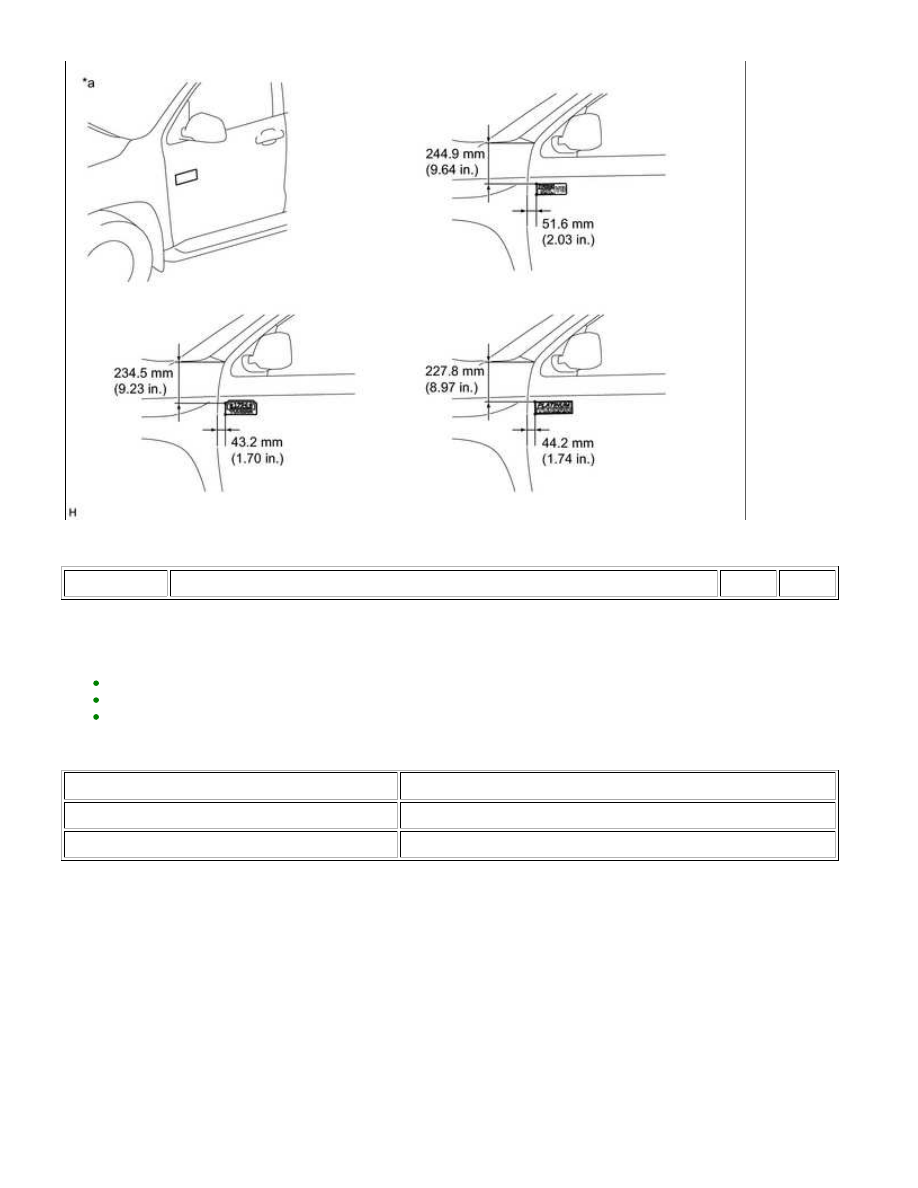

(3) Install the front fender plate LH in the position shown in the illustration.

HINT:

Press the front fender plate LH firmly to install it.

EXTERIOR: NAME PLATE: INSTALLATION; 2015 MY Tundra [08/...

Text in Illustration

*a

Reference Values

-

-

2. INSTALL DOOR NAME PLATE LH

HINT:

Use the same procedure for the RH and LH sides.
The procedures listed below are for the LH side.
When installing the door name plate LH, heat the vehicle body and door name plate LH using a heat light.

Standard:

ITEM

TEMPERATURE

Vehicle Body

40 to 60°C (104 to 140°F)

Door Name Plate LH

20 to 30°C (68 to 86°F)

NOTICE:

Do not heat the vehicle body or door name plate LH excessively.

(a) Clean the vehicle body surface.

(1) Using a heat light, heat the vehicle body surface.

(2) Remove the double-sided tape from the vehicle body.

(3) Wipe off any tape adhesive residue with cleaner.

(b) Install a new door name plate LH.

(1) Using a heat light, heat the vehicle body and a new door name plate LH.

HINT:

After removing the peeling paper, keep the exposed adhesive free from foreign matter.

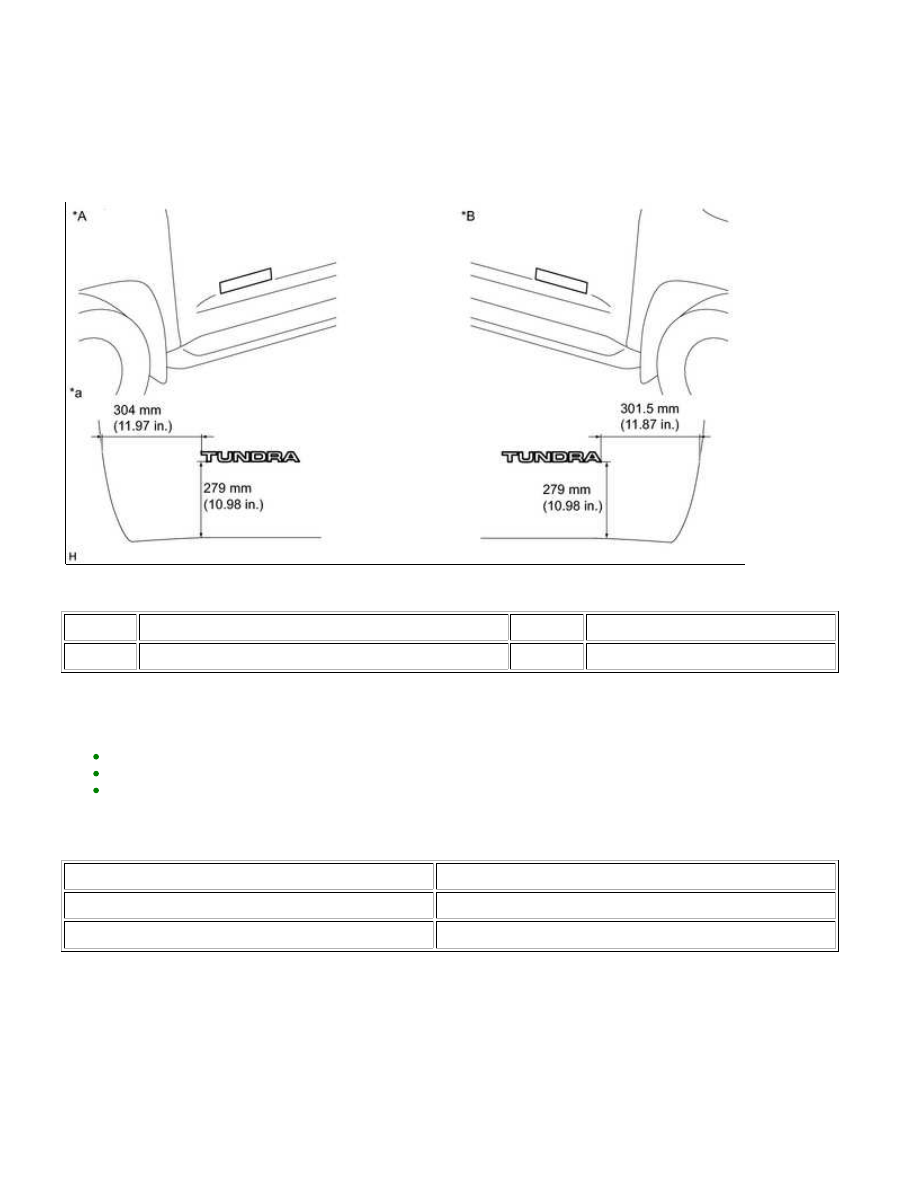

(3) Install the door name plate LH in the position shown in the illustration.

HINT:

Press the door name plate LH firmly to install it.

Text in Illustration

*A

for LH Side

*B

for RH Side

*a

Reference Values

-

-

3. INSTALL ROOF SIDE NO. 1 MARK LH

HINT:

ITEM

TEMPERATURE

Vehicle Body

40 to 60°C (104 to 140°F)

NOTICE:

(1) Using a heat light, heat the vehicle body surface.

(2) Remove the double-sided tape from the vehicle body.

(3) Wipe off any tape adhesive residue with cleaner.

EXTERIOR: NAME PLATE: INSTALLATION; 2015 MY Tundra [08/...

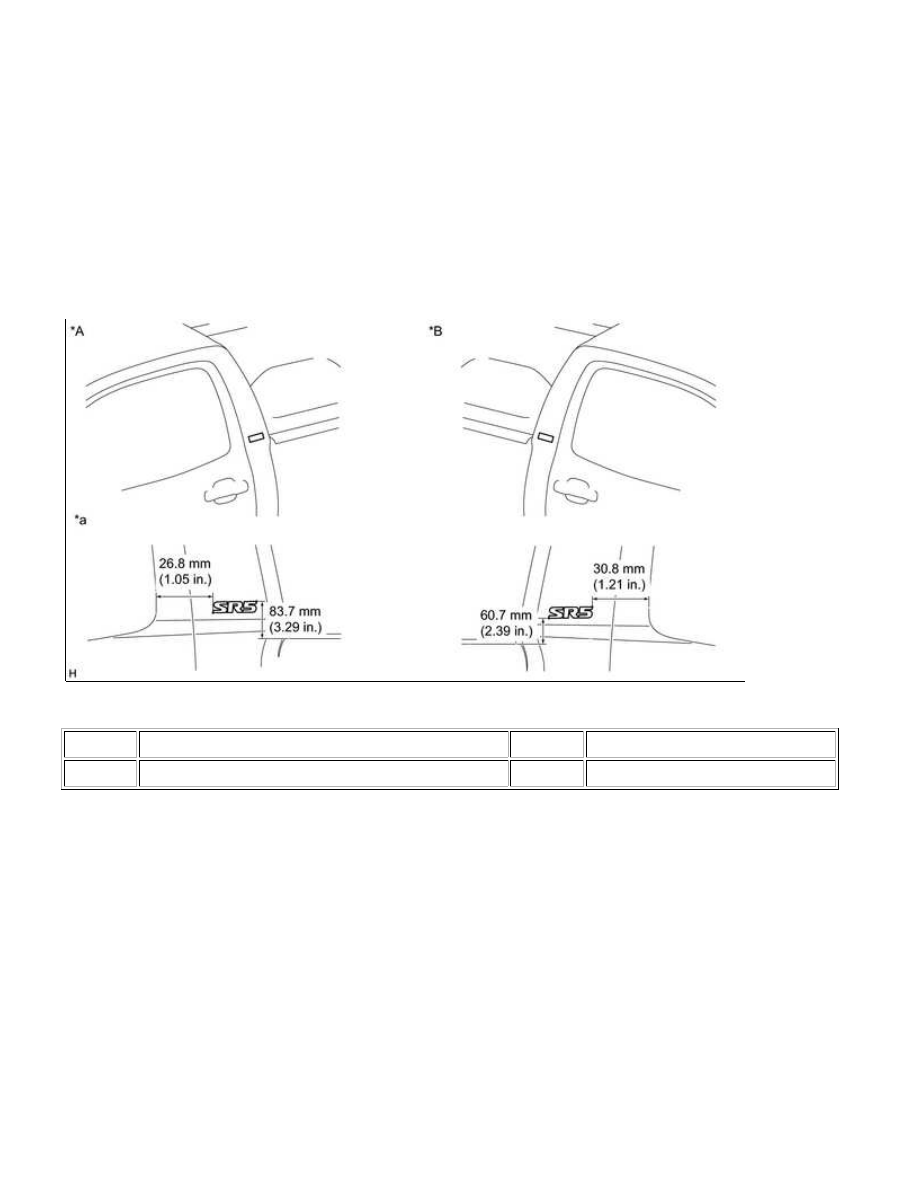

(b) for Regular Cab:

After removing the peeling paper, keep the exposed adhesive free from foreign matter.

*A

for LH Side

*B

for RH Side

*a

Reference Values

-

-

(c) for Double Cab:

After removing the peeling paper, keep the exposed adhesive free from foreign matter.
