Toyota Tundra (2015 year). Manual - part 2892

ILLUSTRATION

ILLUSTRATION

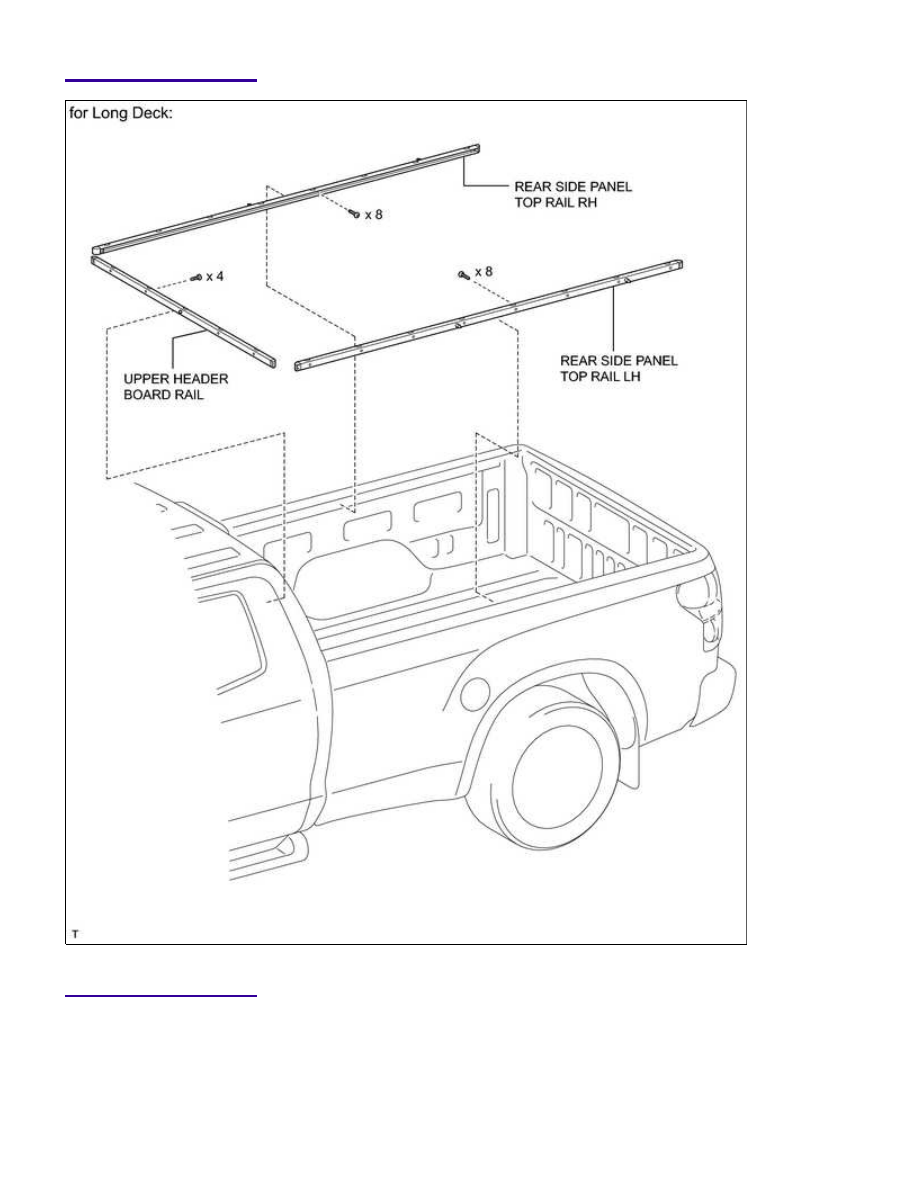

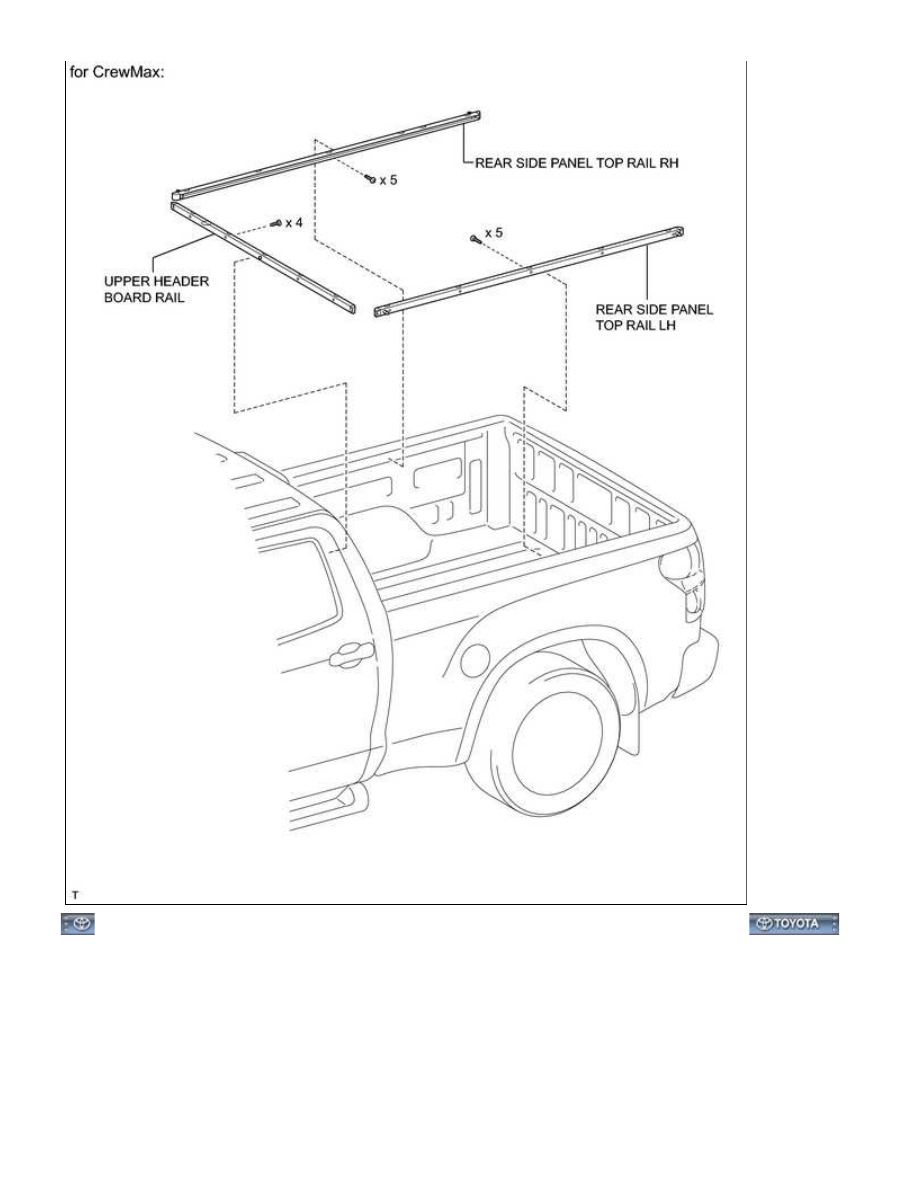

EXTERIOR: DECK BOARD RAIL: COMPONENTS; 2015 MY Tundra...

EXTERIOR: DECK BOARD RAIL: COMPONENTS; 2015 MY Tundra...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZTQ00BX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: EXTERIOR: DECK BOARD RAIL: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

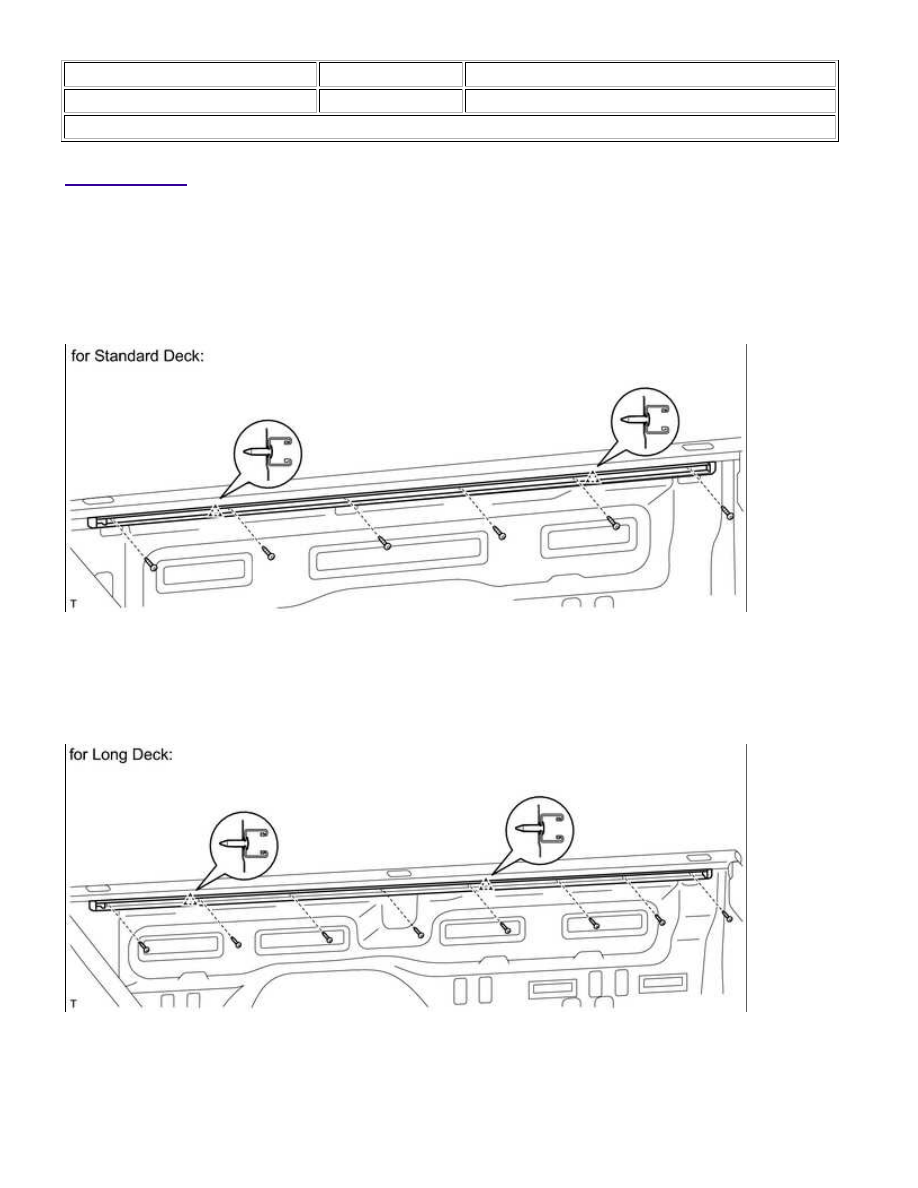

1. REMOVE REAR SIDE PANEL TOP RAIL LH

(a) for Standard Deck:

Remove the rear side panel top rail.

(1) Using a T30 "TORX" socket, remove the 6 bolts.

(2) Detach the 2 clips and remove the rail.

(b) for Long Deck:

Remove the rear side panel top rail.

(1) Using a T30 "TORX" socket, remove the 8 bolts.

(2) Detach the 2 clips and remove the rail.

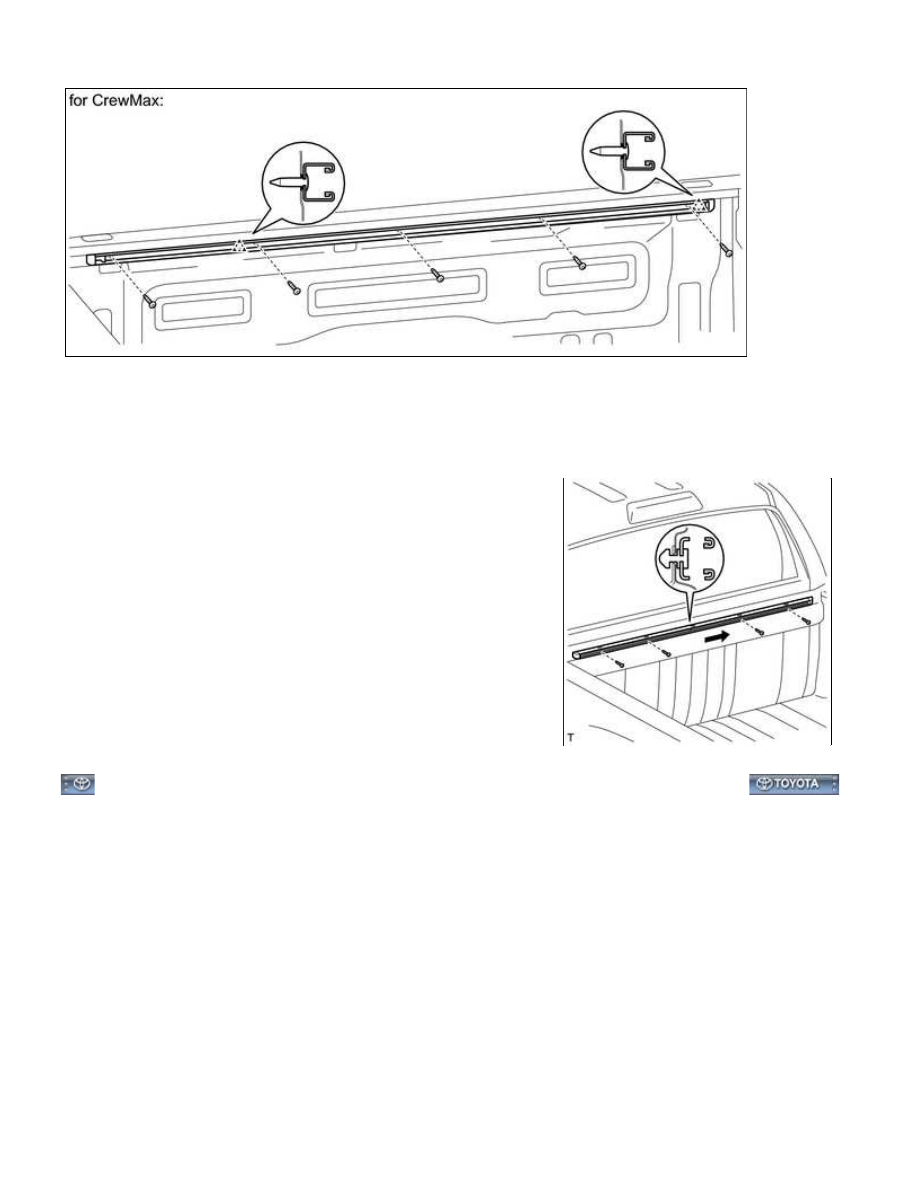

(c) for CrewMax:

Remove the rear side panel top rail.

(1) Using a T30 "TORX" socket, remove the 5 bolts.

EXTERIOR: DECK BOARD RAIL: REMOVAL; 2015 MY Tundra [08...

(2) Detach the 2 clips and remove the rail.

2. REMOVE REAR SIDE PANEL TOP RAIL RH

HINT:

Use the same procedures described for the LH side.

3. REMOVE UPPER HEADER BOARD RAIL

(a) Using a T30 "TORX" socket, remove the 4 bolts.

(b) Slide the rail in the direction shown in the illustration to remove

it.

EXTERIOR: DECK BOARD RAIL: REMOVAL; 2015 MY Tundra [08...
