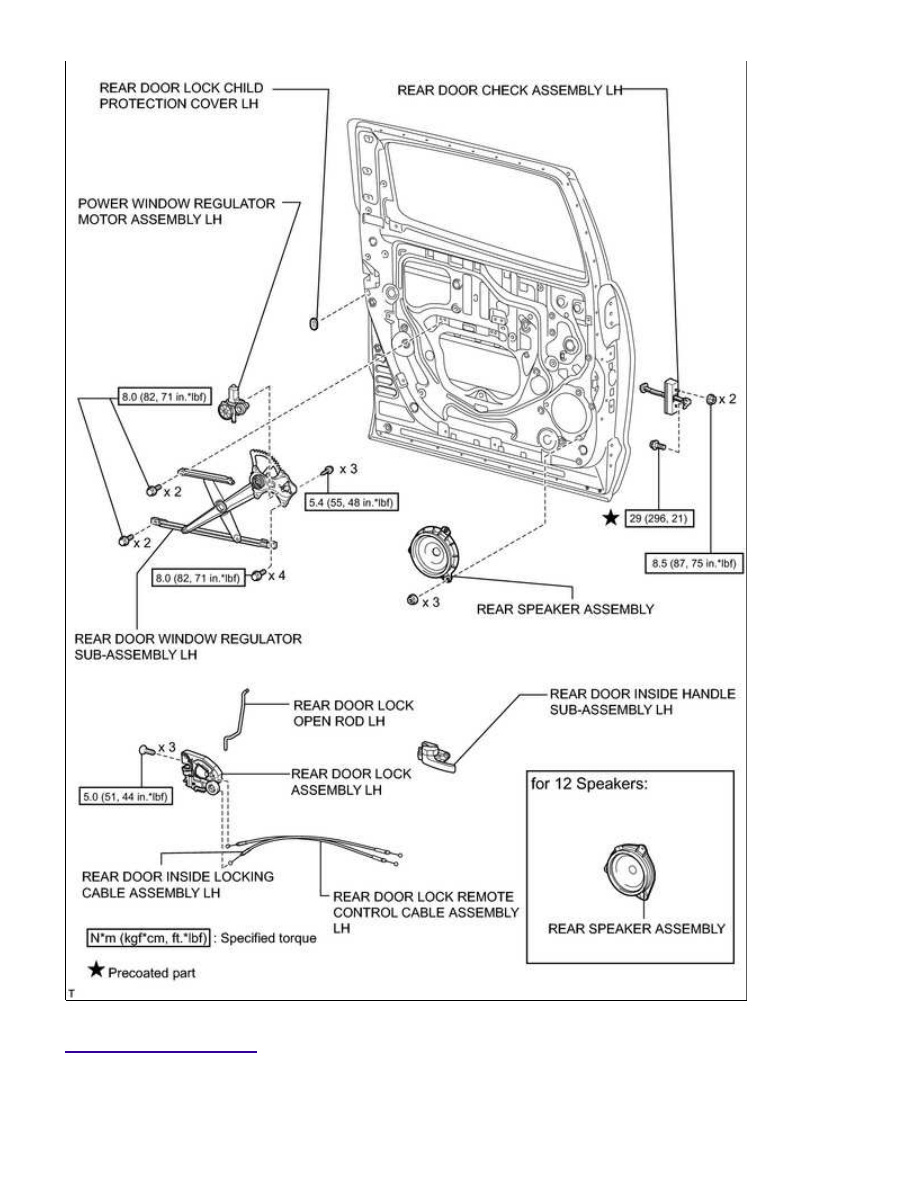

ENGINE HOOD / DOOR: REAR DOOR (for CrewMax): COMPONE...

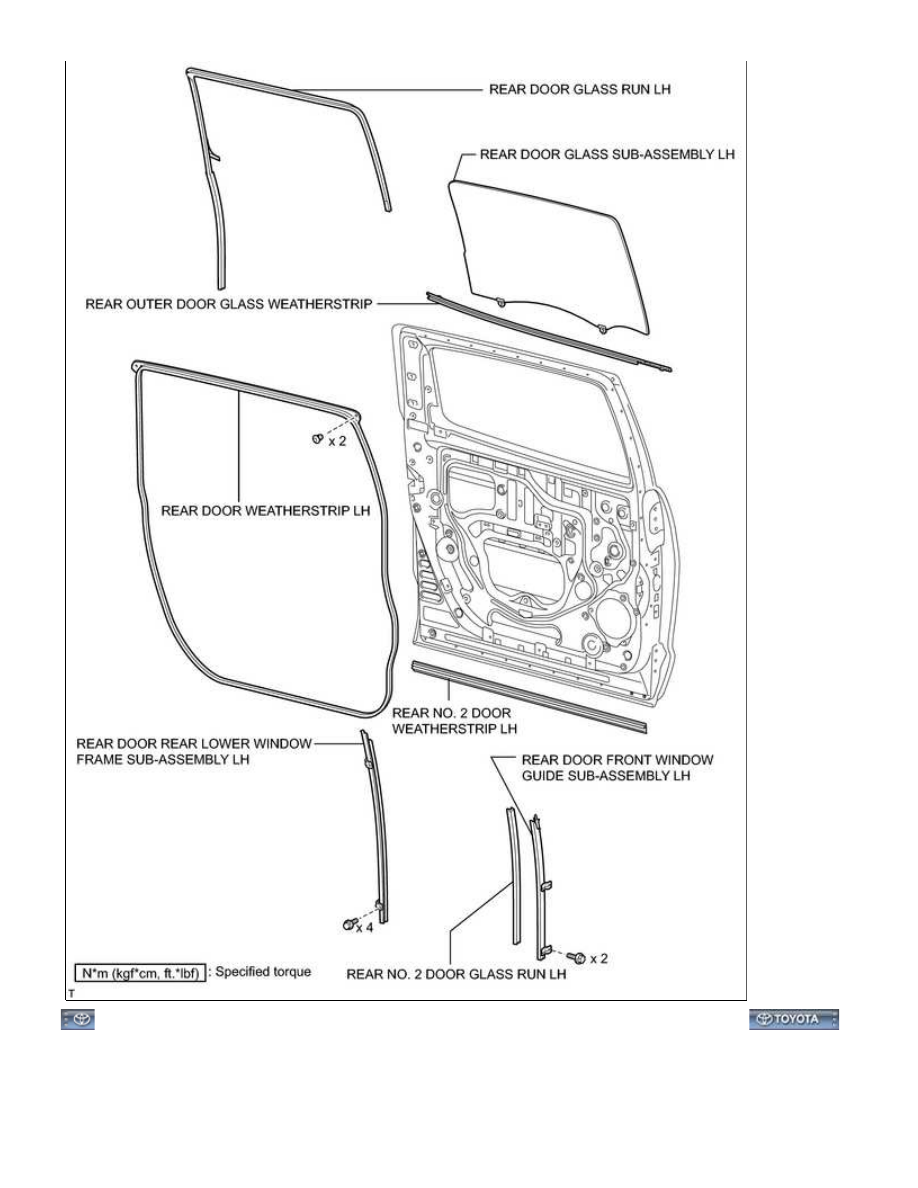

ENGINE HOOD / DOOR: REAR DOOR (for CrewMax): COMPONE...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002M8201GX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: ENGINE HOOD / DOOR: REAR DOOR (for CrewMax): ON-VEHICLE INSPECTION; 2015 MY Tundra

[08/2014 -        ]

ON-VEHICLE INSPECTION

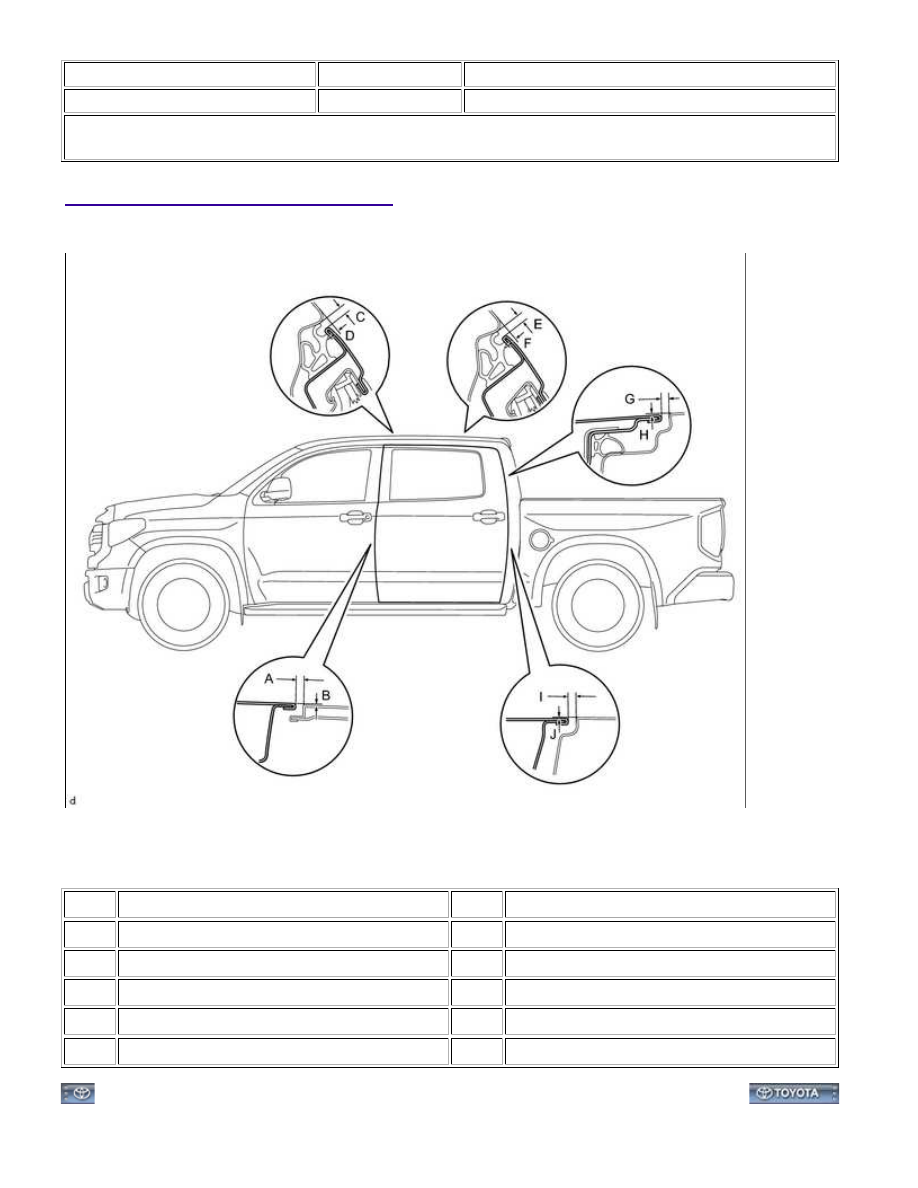

1. INSPECT REAR DOOR PANEL SUB-ASSEMBLY LH

AREA

SPECIFIED CONDITION

AREA

SPECIFIED CONDITION

A

4.7 to 7.7 mm (0.185 to 0.303 in.)

F

0.7 to 3.7 mm (0.0276 to 0.146 in.)

B

-1.5 to 1.5 mm (-0.0591 to 0.0591 in.)

G

3.7 to 6.7 mm (0.146 to 0.264 in.)

C

3.7 to 6.7 mm (0.146 to 0.264 in.)

H

-1.5 to 1.5 mm (-0.0591 to 0.0591 in.)

D

0.8 to 3.8 mm (0.0315 to 0.150 in.)

I

3.7 to 6.7 mm (0.146 to 0.264 in.)

E

3.7 to 6.7 mm (0.146 to 0.264 in.)

J

-1.5 to 1.5 mm (-0.0591 to 0.0591 in.)

ENGINE HOOD / DOOR: REAR DOOR (for CrewMax): ON-VEHICL...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZOB00ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: ENGINE HOOD / DOOR: REAR DOOR (for CrewMax): DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

DISASSEMBLY

HINT:

Use the same procedures for the RH side and LH side.
The procedures listed below are for the LH side.

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal
notice before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to prevent

airbag and seat belt pretensioner activation.

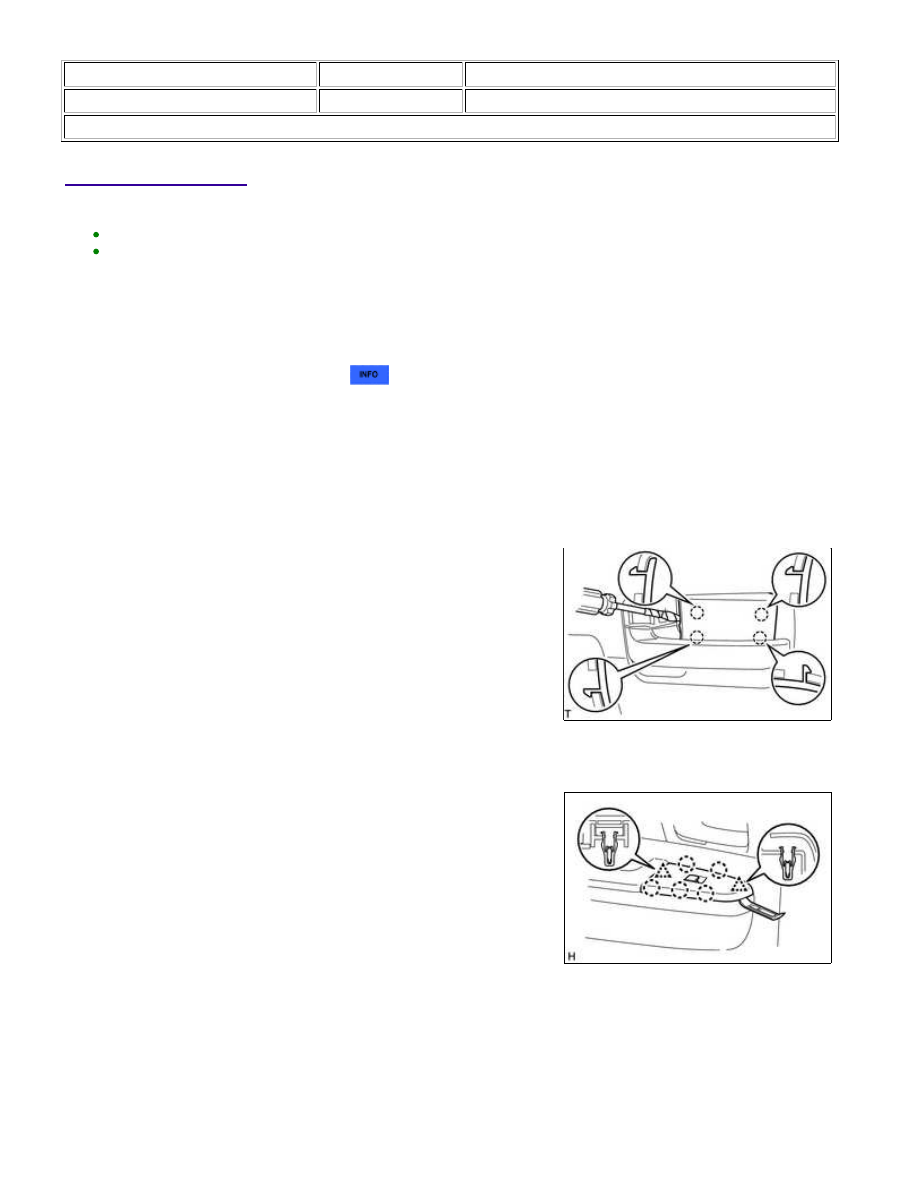

3. REMOVE REAR DOOR INSIDE HANDLE BEZEL PLUG LH

(a) Using a screwdriver, detach the 4 claws and remove the inside

handle bezel.

HINT:

Tape the screwdriver tip before use.

4. REMOVE REAR UPPER DOOR ARMREST BASE PANEL LH

(a) Using a moulding remover A, detach the 2 clips and 5 claws, and

remove the rear upper door armrest base panel LH.

ENGINE HOOD / DOOR: REAR DOOR (for CrewMax): DISASSEM...
