Toyota Tundra (2015 year). Manual - part 2878

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000005KY3001X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: ENGINE HOOD / DOOR: HOOD: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

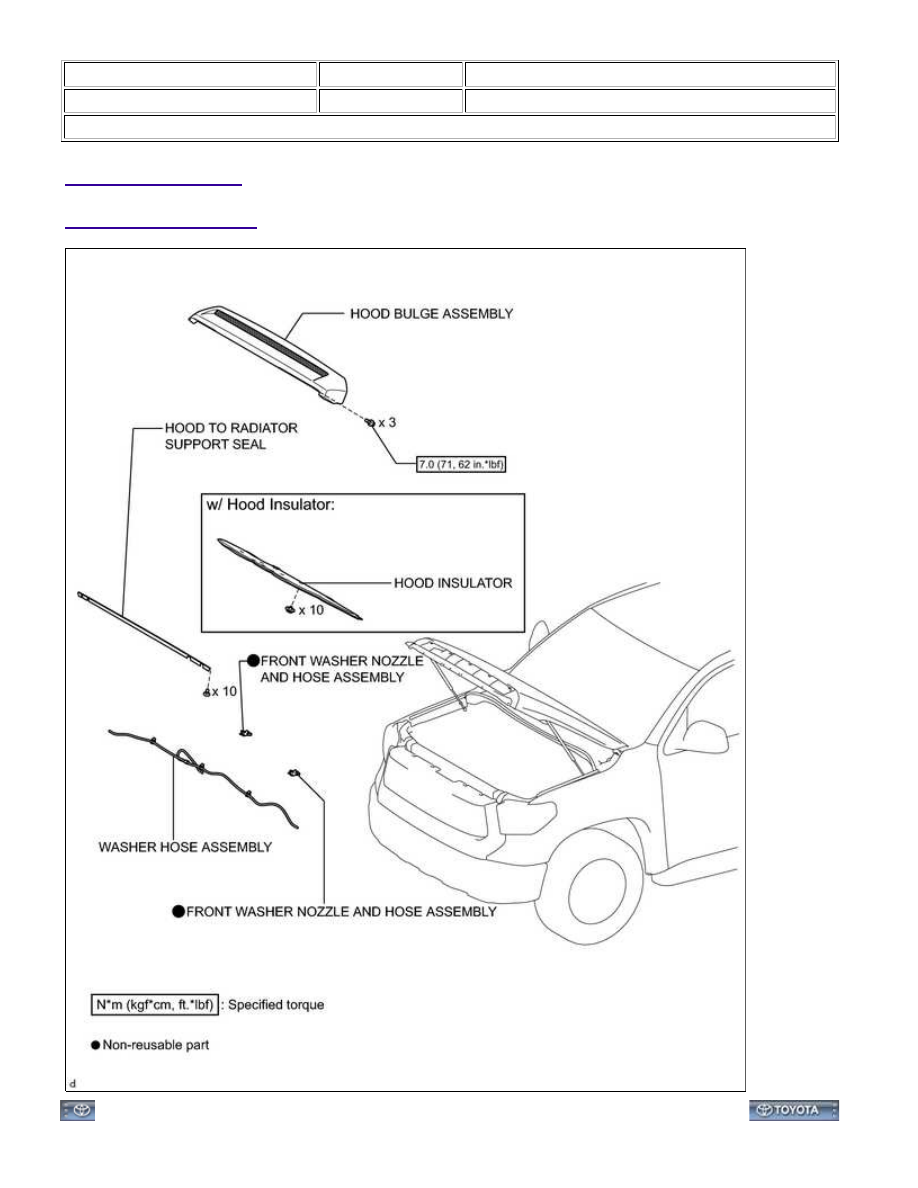

COMPONENTS

ILLUSTRATION

ENGINE HOOD / DOOR: HOOD: COMPONENTS; 2015 MY Tundra [...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002M7L018X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: ENGINE HOOD / DOOR: HOOD: ON-VEHICLE INSPECTION; 2015 MY Tundra [08/2014 -        ]

ON-VEHICLE INSPECTION

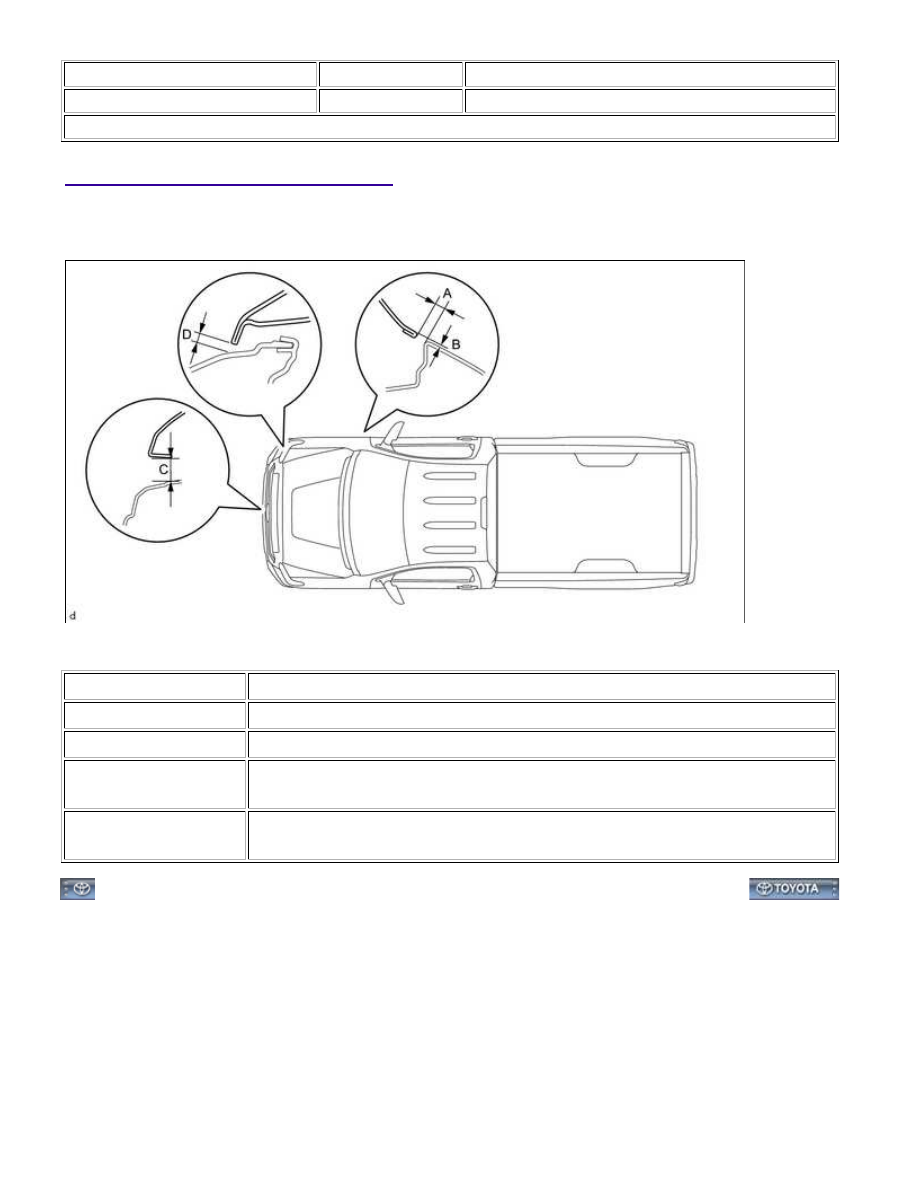

1. INSPECT HOOD SUB-ASSEMBLY

AREA

SPECIFIED CONDITION

A

3.7 to 6.7 mm (0.146 to 0.264 in.)

B

-1.5 to 1.5 mm (-0.0591 to 0.0591 in.)

C

(Reference)

25.25 to 28.25 mm (0.995 to 1.113 in.)

D

(Reference)

5.6 to 8.6 mm (0.220 to 0.339 in.)

ENGINE HOOD / DOOR: HOOD: ON-VEHICLE INSPECTION; 201...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002Y4M06OX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: ENGINE HOOD / DOOR: HOOD: DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

DISASSEMBLY

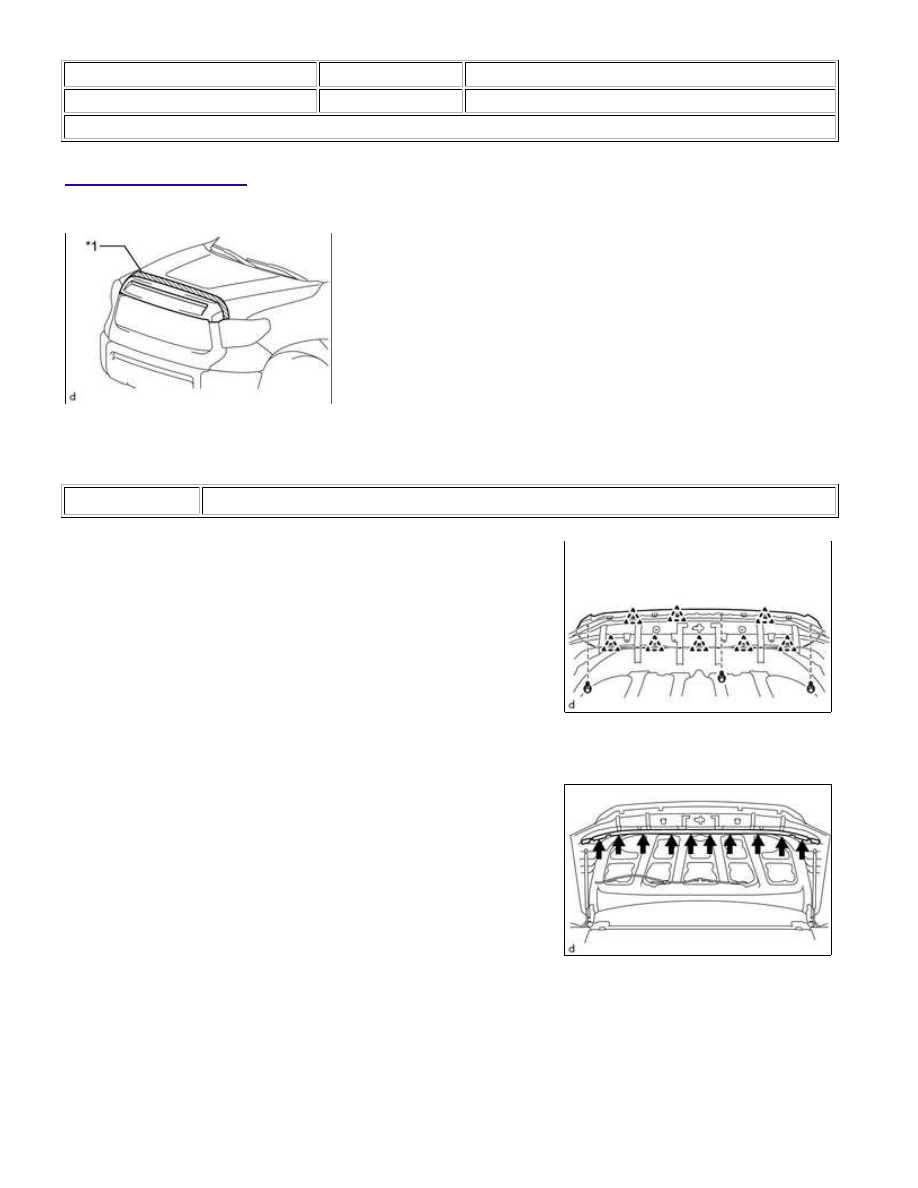

1. REMOVE HOOD BULGE ASSEMBLY

(a) Put protective tape around the hood bulge assembly.

Text in Illustration

*1

Protective Tape

(b) Remove the 3 bolts.

(c) Detach the 8 clips and remove the hood bulge assembly.

2. REMOVE HOOD TO RADIATOR SUPPORT SEAL

(a) Using a clip remover, remove the 10 clips and hood to radiator

support seal.

ENGINE HOOD / DOOR: HOOD: DISASSEMBLY; 2015 MY Tundra [...

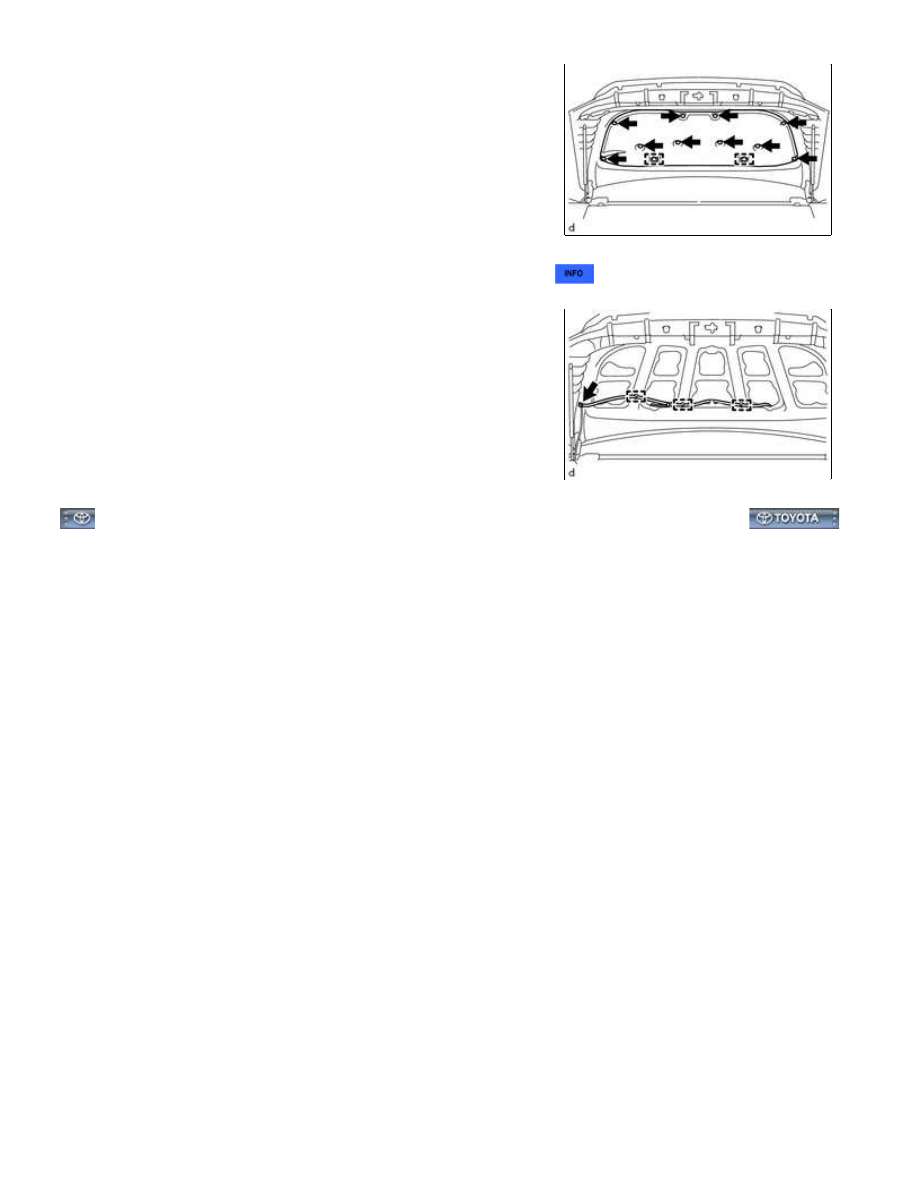

3. REMOVE HOOD INSULATOR (w/ Hood Insulator)

(a) Using a clip remover, remove the 10 clips.

(b) Detach the 2 guides and remove the hood insulator.

4. REMOVE FRONT WASHER NOZZLE AND HOSE ASSEMBLY

5. REMOVE WASHER HOSE ASSEMBLY

(a) Disconnect the washer hose assembly.

(b) Detach the 3 clamps and remove the washer hose assembly.

ENGINE HOOD / DOOR: HOOD: DISASSEMBLY; 2015 MY Tundra [...
