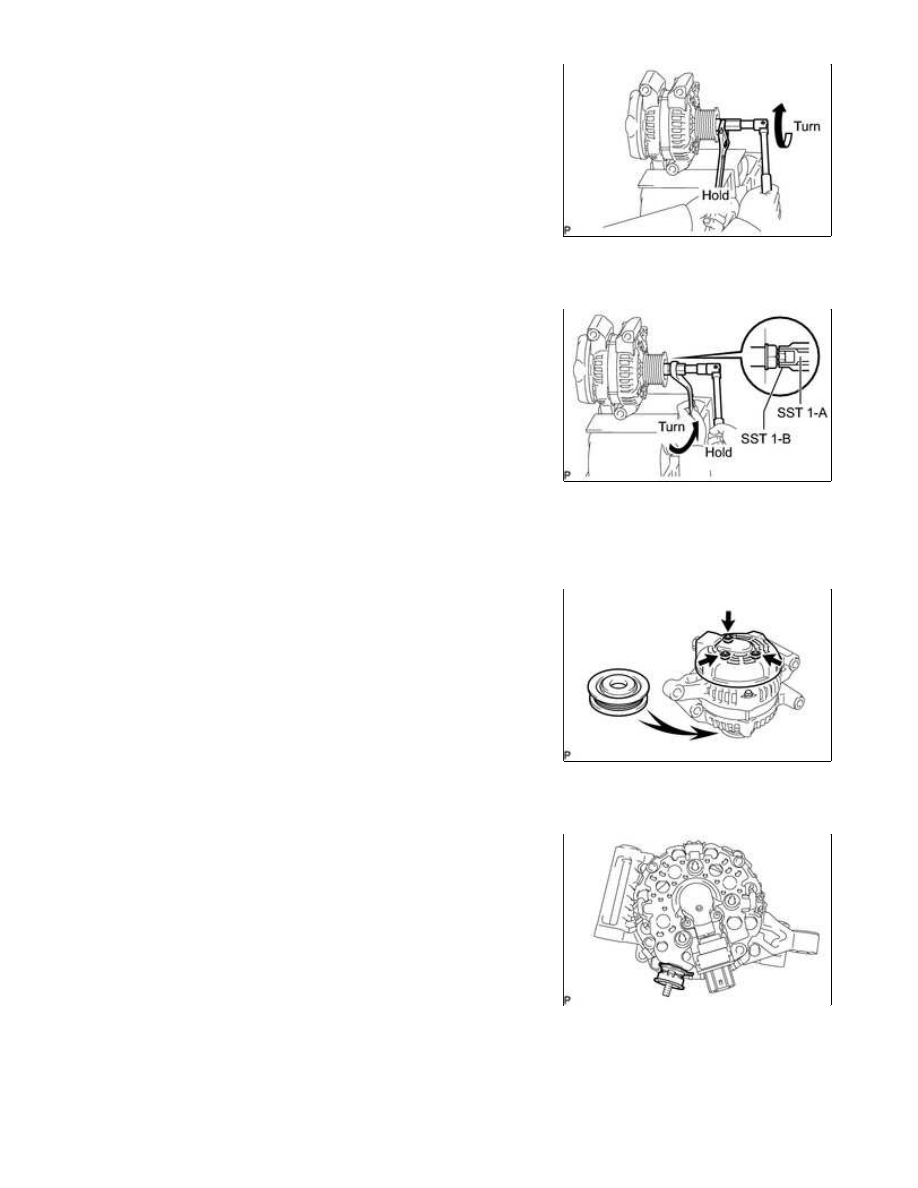

(d) To loosen the pulley nut, turn SST 1-A in the direction shown in

the illustration.

NOTICE:

To prevent damage to the rotor shaft, do not loosen the pulley

nut more than one-half turn.

(e) Remove the generator from SST 2.

(f) Turn SST 1-B, and remove SST 1-A and B.

(g) Remove the pulley nut and pulley.

2. REMOVE GENERATOR REAR END COVER

(a) Place the generator on the pulley.

(b) Remove the 3 nuts and end cover.

(c) Remove the terminal insulator.

3. REMOVE GENERATOR BRUSH HOLDER ASSEMBLY

3UR-FE CHARGING: GENERATOR: DISASSEMBLY; 2015 MY Tundra...

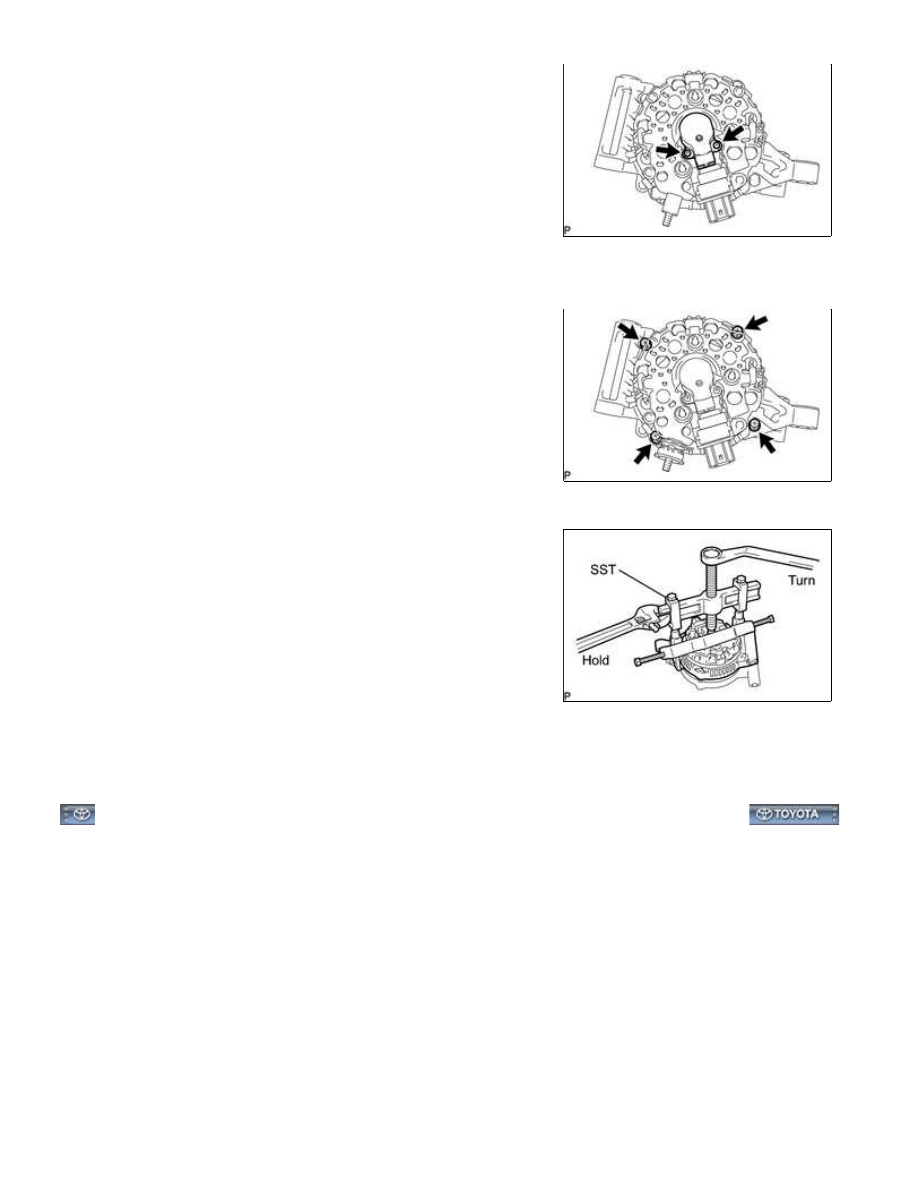

(a) Remove the 2 screws and brush holder.

4. REMOVE GENERATOR COIL ASSEMBLY

(a) Remove the 4 bolts.

(b) Using SST, remove the coil assembly.

SST: 09950-40011

09951-04020

09952-04010

09953-04020

09954-04010

09955-04071

09957-04010

09958-04011

(c) Remove the generator washer.

5. REMOVE GENERATOR ROTOR ASSEMBLY

3UR-FE CHARGING: GENERATOR: DISASSEMBLY; 2015 MY Tundra...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM00000188X05QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE CHARGING: GENERATOR: INSPECTION; 2015 MY Tundra [08/2014 -        ]

INSPECTION

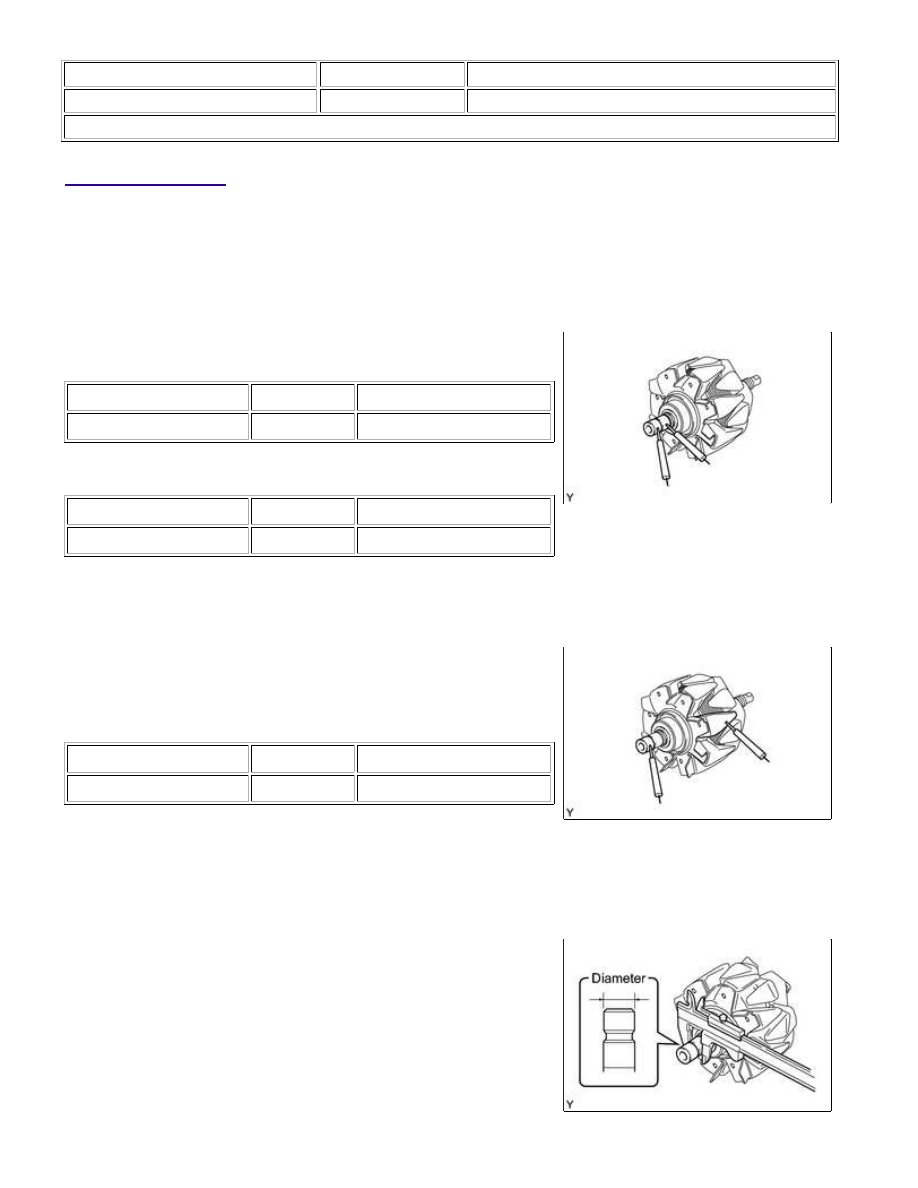

1. INSPECT GENERATOR ROTOR ASSEMBLY

(a) Check the rotor for an open circuit.

(1) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

100 A Type and 130 A Type

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Slip ring - Slip ring

20°C (68°F)

2.3 to 2.7 Ω

150 A Type

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Slip ring - Slip ring

20°C (68°F)

1.5 to 1.9 Ω

If the result is not as specified, replace the rotor assembly.

(b) Check if the rotor is grounded.

(1) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Slip ring - Rotor

Always

10 kΩ or higher

If the result is not as specified, replace the rotor assembly.

(c) Check that the slip rings are not rough or scored.

If rough or scored, replace the rotor assembly.

(d) Using a vernier caliper, measure the slip ring diameter.

Standard diameter:

14.2 to 14.4 mm (0.559 to 0.567 in.)

Minimum diameter:

14.0 mm (0.551 in.)

If the diameter is less than the minimum, replace the rotor

assembly.

3UR-FE CHARGING: GENERATOR: INSPECTION; 2015 MY Tundra [...

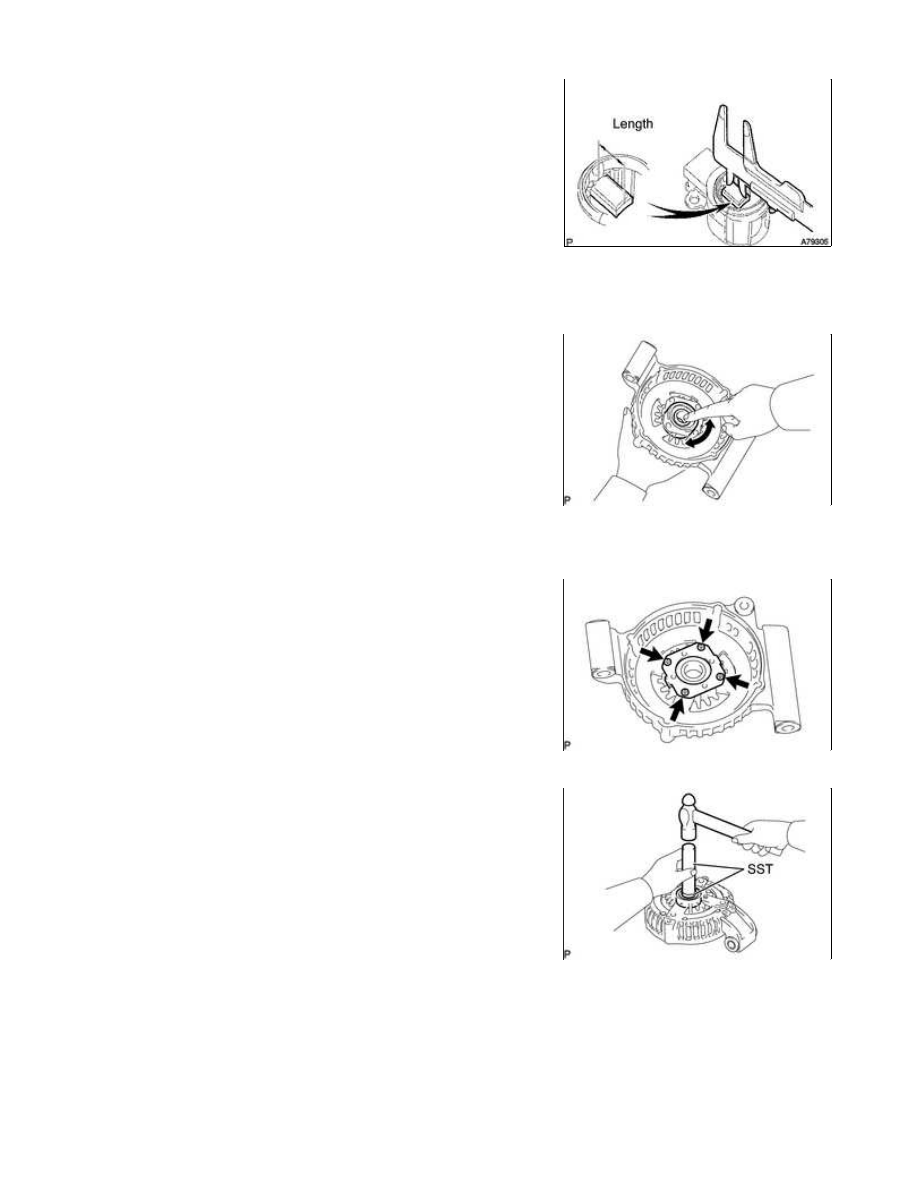

2. INSPECT GENERATOR BRUSH HOLDER ASSEMBLY

(a) Using a vernier caliper, measure the exposed brush length.

Standard exposed length:

10.5 mm (0.413 in.)

Minimum exposed length:

4.5 mm (0.177 in.)

If the exposed length is less than the minimum, replace the brush

holder assembly.

3. INSPECT GENERATOR DRIVE END FRAME BEARING

(a) When rotating the bearing, check that there is no abnormal noise

and that it rotates smoothly.

If necessary, replace the bearing.

4. REPLACE GENERATOR DRIVE END FRAME BEARING

(a) Remove the 4 screws and retainer plate.

(b) Using SST and a hammer, tap out the bearing.

SST: 09950-60010

09951-00250

SST: 09950-70010

09951-07100
