disconnect it.

plastic bag.

(g) Observe these precautions when connecting the fuel tube connector (for quick type B).

(1) Check for foreign matter on the pipe and around the connector before connecting it. Clean if

necessary.

NOTICE:

Before connecting the tube connectors to the pipes, check if there is any damage or foreign matter in
the connectors.
After connecting the pipe and connector, check that the pipe and connector are securely connected by
trying to pull them apart.

(3) Check that there is no fuel leakage.

(h) Observe these precautions when disconnecting the fuel tube connector (for quick type C).

connector from the pipe.

(3) If the connector and pipe are stuck together, hold the fuel

pipe by hand and push and pull on the connector. Pull the

two pipes apart to separate the connector.

NOTICE:

Check for any dirt and foreign matter contamination in the
pipe and around the connector. Clean if necessary. Foreign
matter may damage the O-ring or cause leaks in the seal
between the pipe and connector.
Do not use any tools to separate the pipe and connector.
Check for any dirt and foreign matter on the pipe seal
surface. Clean if necessary.
Do not forcibly bend, twist or turn the nylon tube.
Protect the disconnected part by covering it with a plastic bag
and tape after disconnecting the main tube.
If the pipe and connector are stuck together, pinch the
connector between your fingers and turn it carefully to free it.
Then disconnect the main tube.

plastic bag.

(i) Observe these precautions when connecting the fuel tube connector (for quick type C).

(4) After connecting the pipe and connector, check that the

pipe and connector are securely connected by trying to

pull them apart.

3UR-FE FUEL: FUEL SYSTEM: PRECAUTION; 2015 MY Tundra [0...

(5) Check that there is no fuel leakage.

3. CHECK FOR FUEL LEAK

(a) Check that there are no fuel leaks after performing maintenance anywhere on the fuel system



.

3UR-FE FUEL: FUEL SYSTEM: PRECAUTION; 2015 MY Tundra [0...

Last Modified: 9-16-2014

6.6 R

Doc ID: RM000002Z3X028X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE FUEL: FUEL SYSTEM: PARTS LOCATION; 2015 MY Tundra [08/2014 -        ]

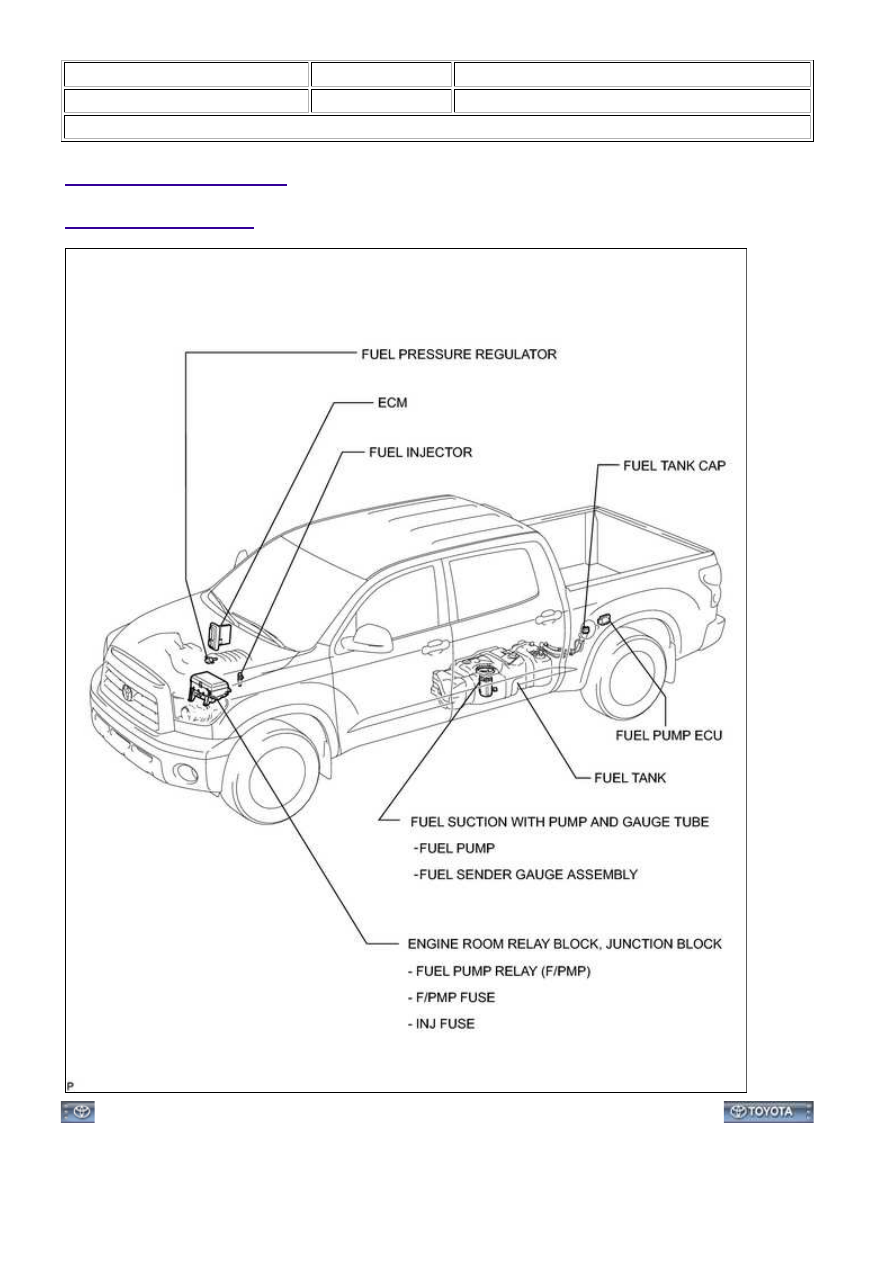

PARTS LOCATION

ILLUSTRATION

3UR-FE FUEL: FUEL SYSTEM: PARTS LOCATION; 2015 MY Tundr...
