SEAT BELT: FRONT SEAT INNER BELT ASSEMBLY: INSTALLATION...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZXE00VX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: FRONT SEAT INNER BELT ASSEMBLY (for Center Seat): COMPONENTS; 2015 MY Tundra

[08/2014 -        ]

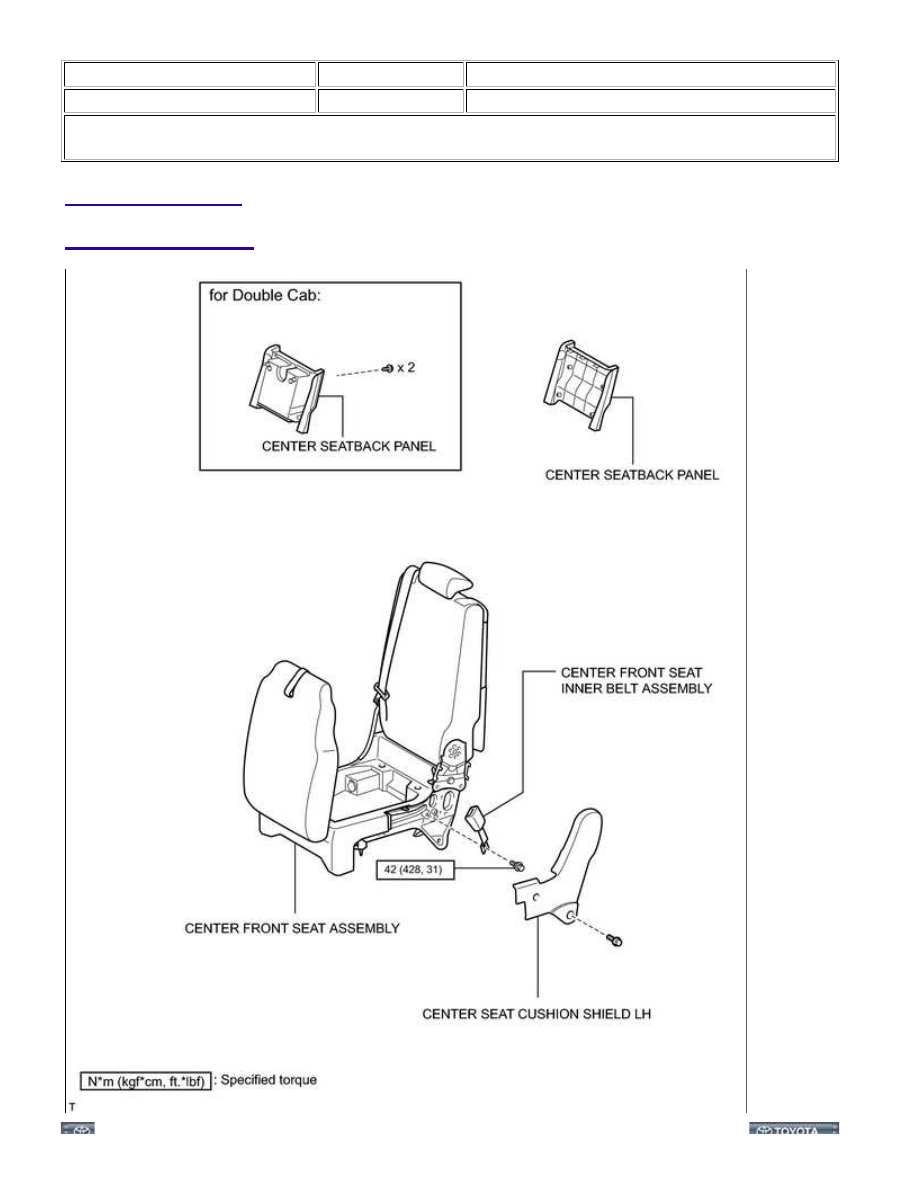

COMPONENTS

ILLUSTRATION

SEAT BELT: FRONT SEAT INNER BELT ASSEMBLY (for Center Seat)...

SEAT BELT: FRONT SEAT INNER BELT ASSEMBLY (for Center Seat)...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002LJ003DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT BELT: FRONT SEAT INNER BELT ASSEMBLY (for Center Seat): REMOVAL; 2015 MY Tundra [08/2014 -

       ]

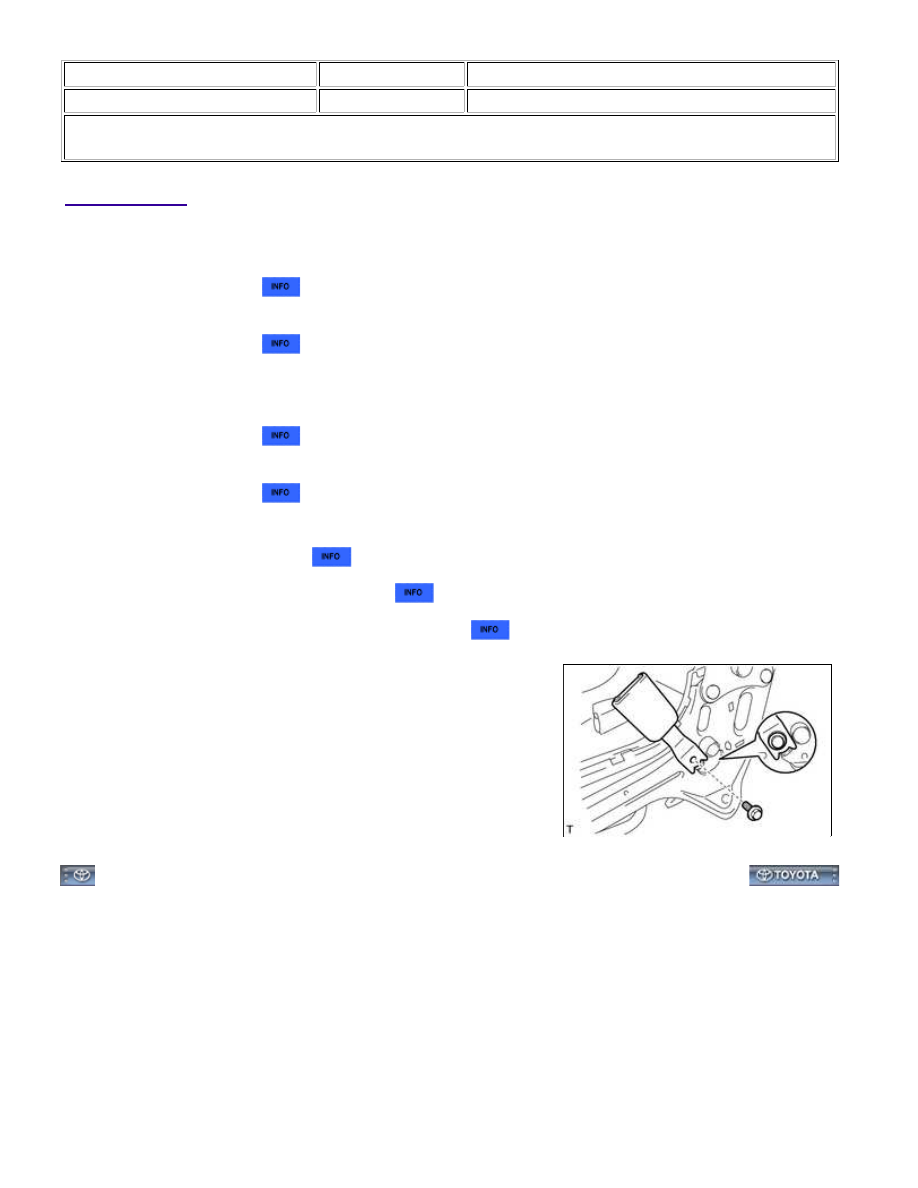

REMOVAL

1. REMOVE FRONT SEAT ASSEMBLY LH

(a) for Power Seat:

Remove the front seat



.

(b) for Manual Seat:

Remove the front seat



.

2. REMOVE FRONT SEAT ASSEMBLY RH

(a) for Power Seat:

Remove the front seat



.

(b) for Manual Seat:

Remove the front seat



.

3. REMOVE CENTER FRONT SEAT ASSEMBLY

(a) Remove the center front seat



.

4. REMOVE CENTER SEATBACK PANEL

5. REMOVE CENTER SEAT CUSHION SHIELD LH

6. REMOVE CENTER FRONT SEAT INNER BELT ASSEMBLY

(a) Remove the bolt and the center front seat inner belt.
