Toyota Tundra (2015 year). Manual - part 2529

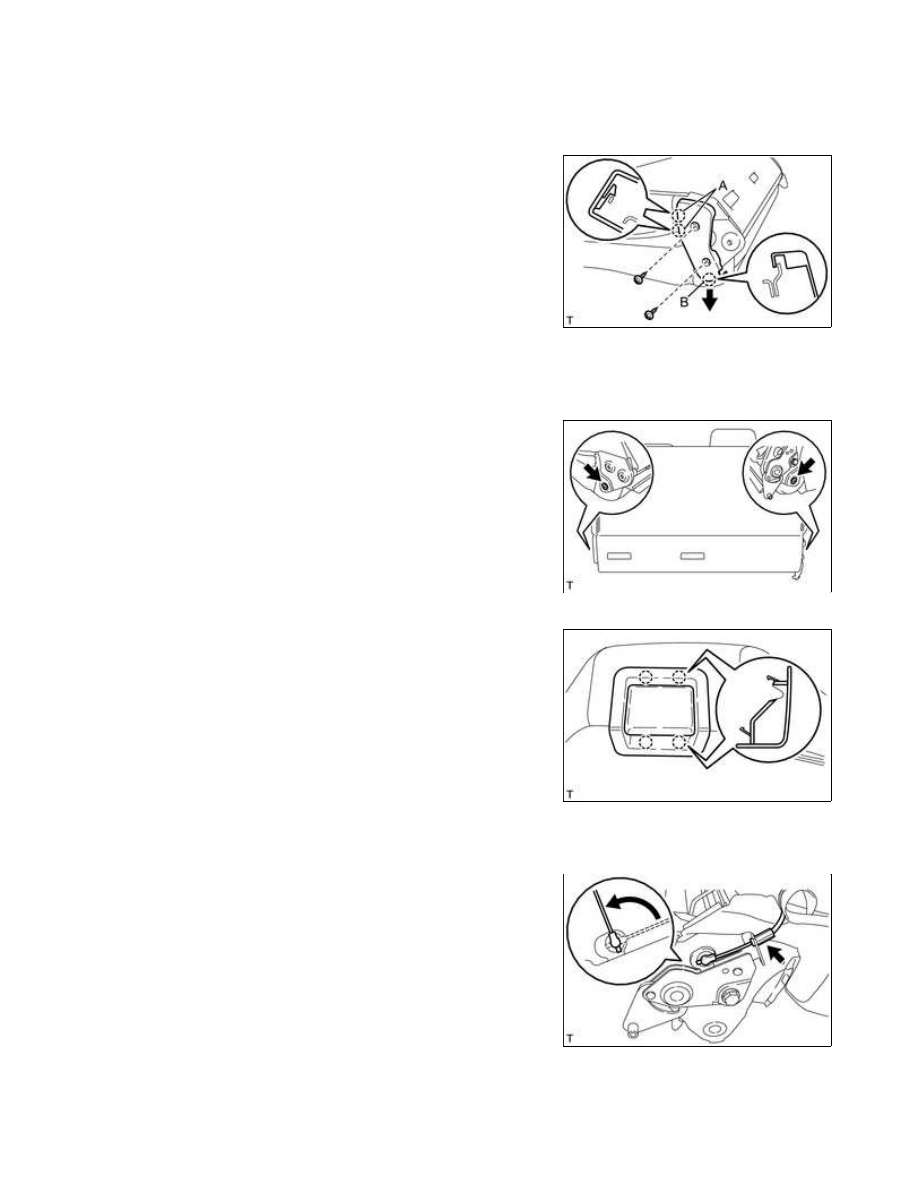

(b) Detach the clip and 2 claws labeled A, and then detach the claw labeled B in the direction indicated by the

arrow in the illustration and remove the outer rear seat lock cover LH.

5. REMOVE INNER REAR SEAT LOCK COVER LH

(a) Remove the 2 screws.

(b) Detach the 2 claws labeled A, and then detach the claw labeled B in the direction indicated by the arrow in

the illustration and remove the inner rear seat lock cover LH.

6. REMOVE REAR SEAT CUSHION ASSEMBLY LH

(a) Using a T40 "TORX" socket wrench, remove the 2 bolts and rear

seat cushion assembly LH.

7. REMOVE REAR SEATBACK LOCK CONTROL BEZEL LH

(a) Detach the 4 claws and remove the rear seatback lock control

bezel LH.

8. REMOVE REAR SEAT CUSHION COVER WITH PAD LH

(a) Disconnect the cable from the rear seat turn lock sub-assembly

LH.

SEAT: REAR SEAT ASSEMBLY (for Double Cab): DISASSEMBLY; 20...

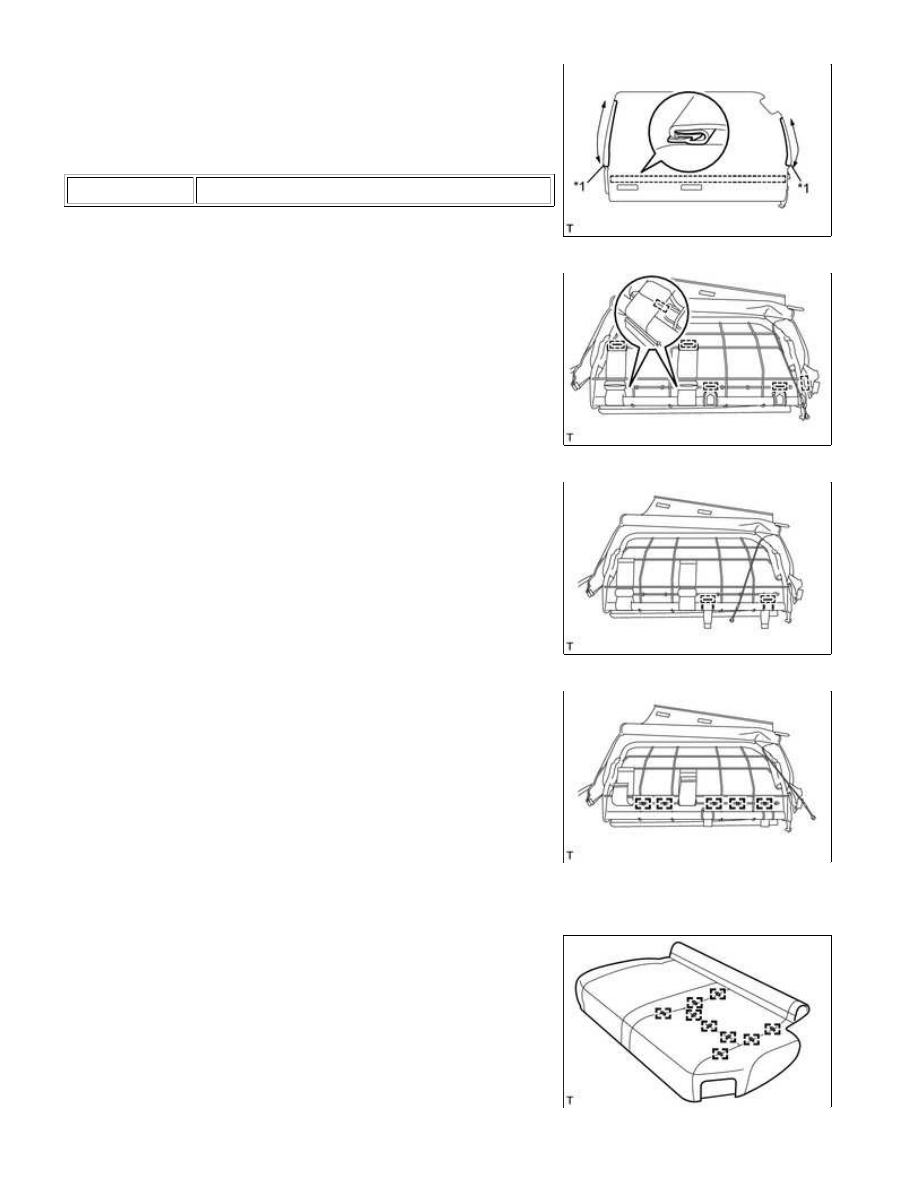

(b) Detach the hook and open the 2 fasteners, and then open the

separate type rear seat cushion cover LH.

Text in Illustration

*1

Fastener

(c) Detach each hook from the rear seat cushion frame

sub-assembly LH.

(d) Detach the 2 hooks from the rear seat cushion frame

sub-assembly LH.

(e) Remove the 5 hog rings and rear seat cushion cover with pad

LH.

9. REMOVE SEPARATE TYPE REAR SEAT CUSHION COVER LH

(a) Remove the 9 hog rings and separate type rear seat cushion

cover LH from the separate type rear seat cushion pad LH.

SEAT: REAR SEAT ASSEMBLY (for Double Cab): DISASSEMBLY; 20...

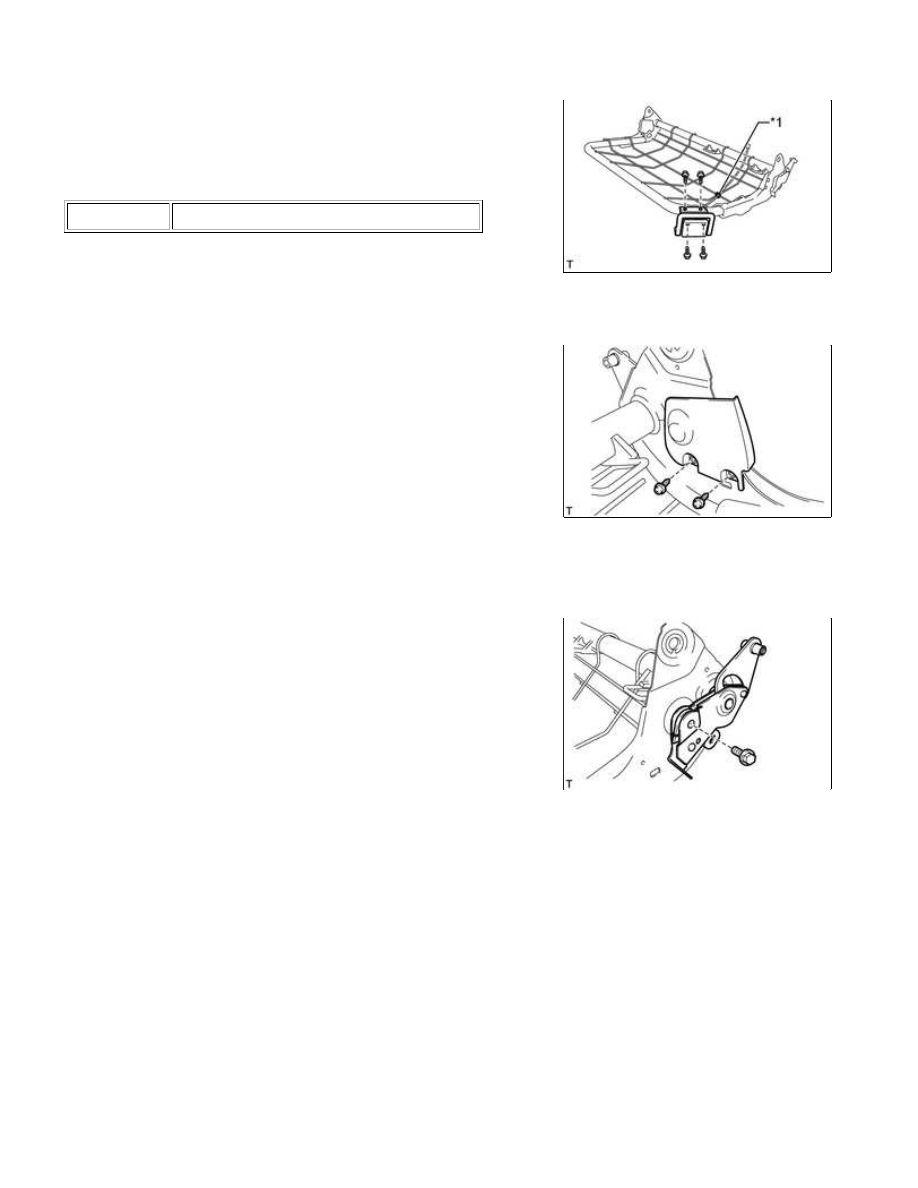

10. REMOVE NO. 1 RECLINING ADJUSTER RELEASE HANDLE LH

(a) Cut the cable tie and disconnect the cable.

Text in Illustration

*1

Cable Tie

(b) Remove the 4 screws and No. 1 reclining adjuster release handle LH.

11. REMOVE REAR SEAT HINGE COVER LH

(a) Remove the 2 screws and rear seat hinge cover LH.

12. REMOVE REAR SEAT HINGE COVER RH

(a) Remove the 2 screws and rear seat hinge cover RH.

13. REMOVE REAR SEAT TURN LOCK SUB-ASSEMBLY LH

(a) Remove the bolt and rear seat turn lock sub-assembly LH.

14. REMOVE REAR SEAT HEADREST ASSEMBLY LH

(a) Remove the rear seat headrest assembly LH.

15. REMOVE CENTER REAR SEAT HEADREST ASSEMBLY

(a) Remove the center rear seat headrest assembly.

16. REMOVE REAR SEAT HEADREST SUPPORT LH

SEAT: REAR SEAT ASSEMBLY (for Double Cab): DISASSEMBLY; 20...

(a) Detach the 4 claws and remove the 2 rear seat headrest

supports.

17. REMOVE REAR NO. 1 SEAT HEADREST SUPPORT ASSEMBLY

(a) Detach the 4 claws and remove the 2 rear No. 1 seat headrest

support assemblies.

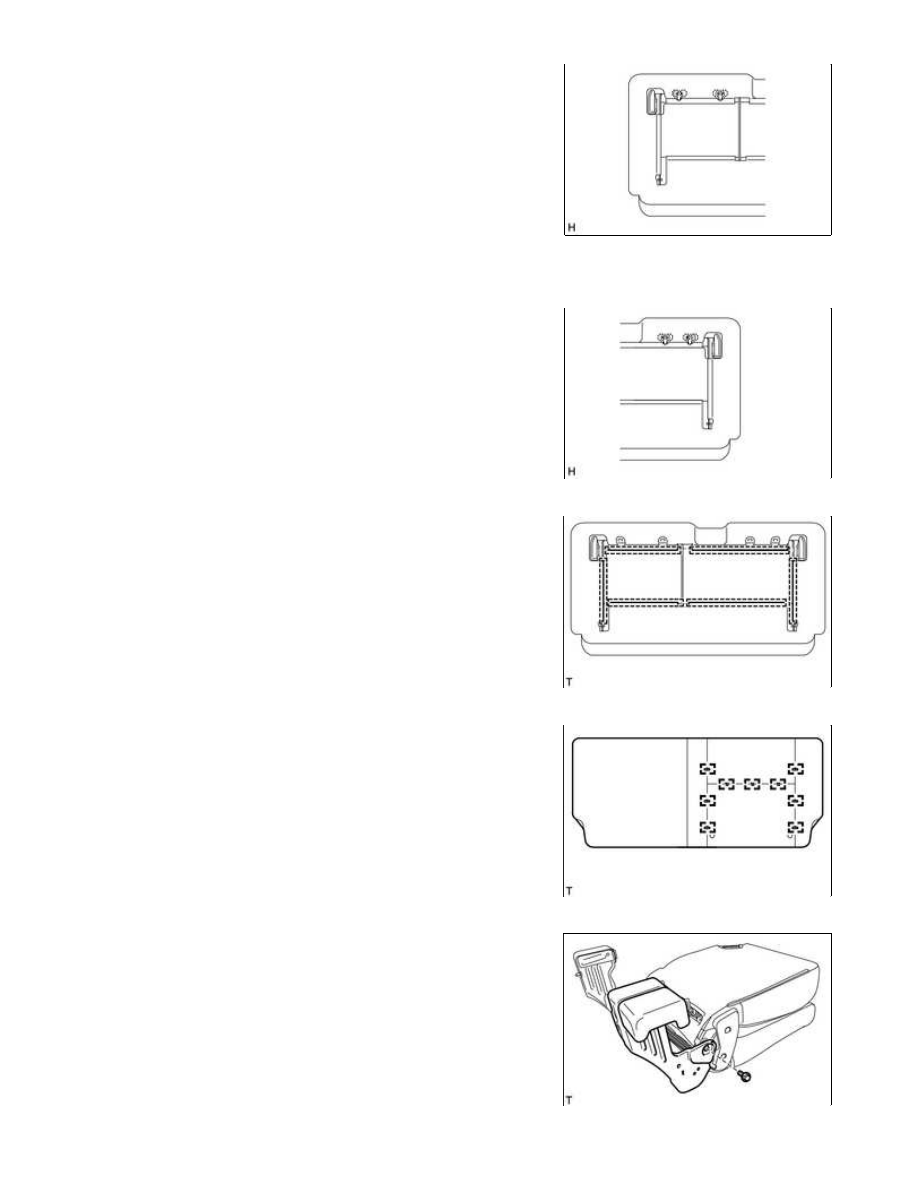

18. REMOVE REAR SEATBACK COVER WITH PAD LH

(a) Detach the 6 hooks and remove the rear seatback cover with

pad LH.

19. REMOVE SEPARATE TYPE REAR SEATBACK COVER

LH

(a) Remove the 9 hog rings and separate type rear seatback cover

LH from the separate type rear seatback pad LH.

20. REMOVE SEAT LEG SUB-ASSEMBLY LH

(a) Remove the bolt and seat leg sub-assembly LH.

SEAT: REAR SEAT ASSEMBLY (for Double Cab): DISASSEMBLY; 20...
