Title: SEAT: FRONT SEATBACK HEATER (for Manual Seat): COMPONENTS; 2015 MY Tundra [08/2014 -        ]

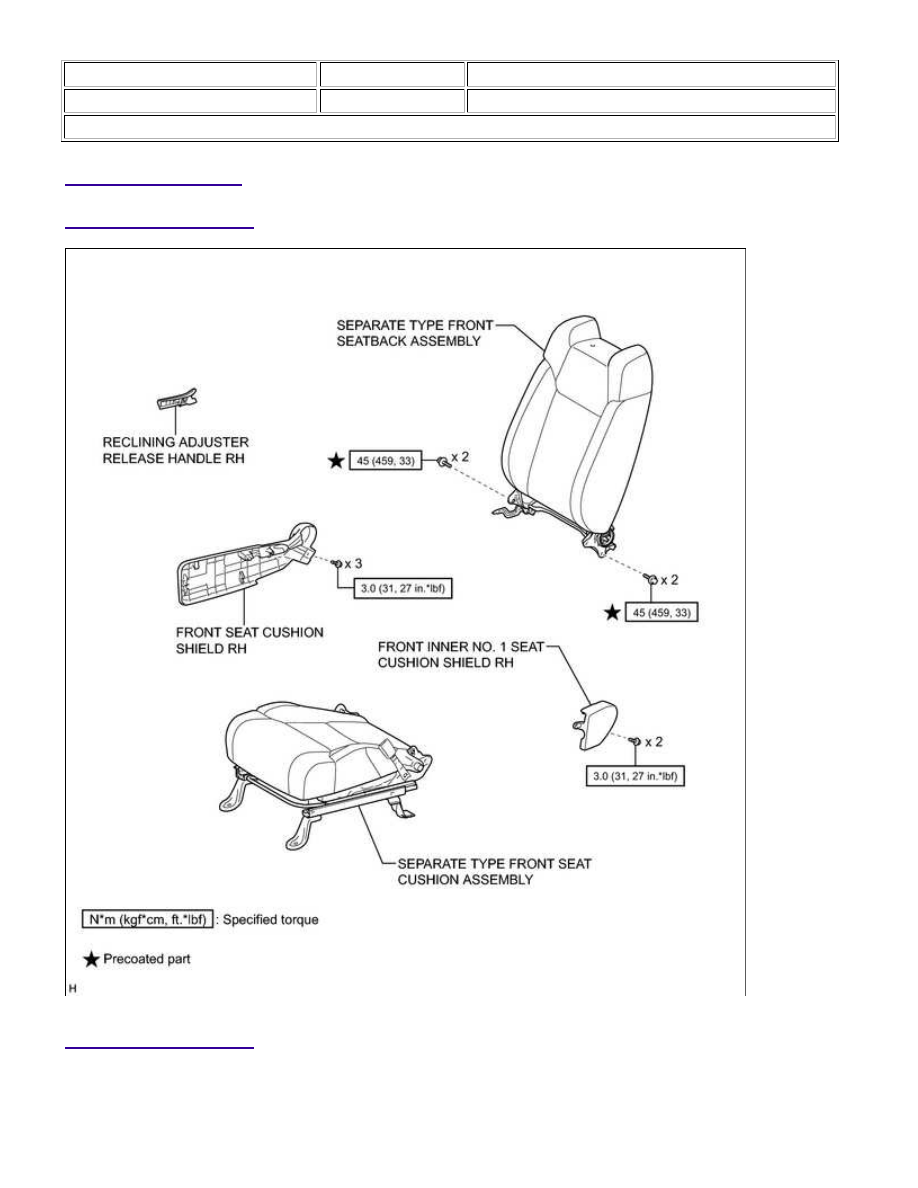

COMPONENTS

ILLUSTRATION

ILLUSTRATION

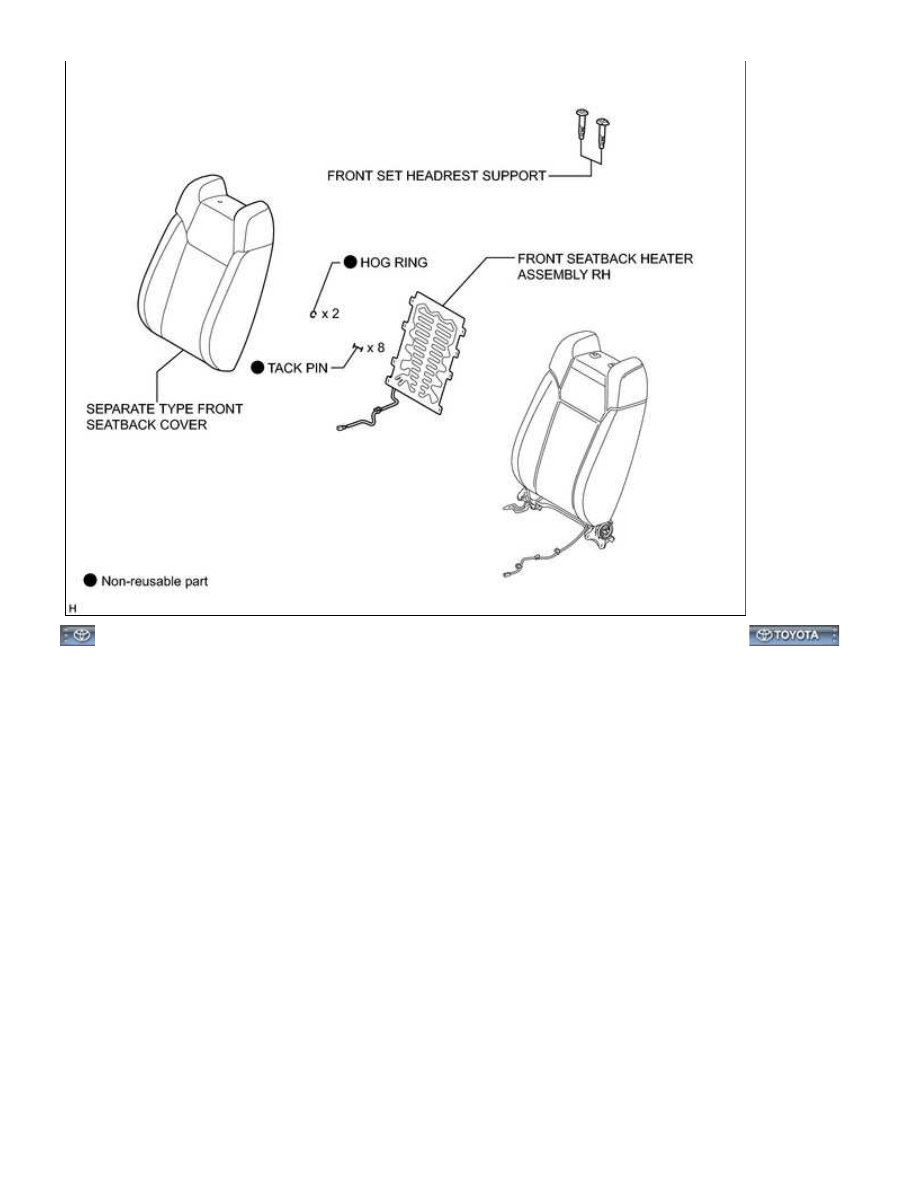

SEAT: FRONT SEATBACK HEATER (for Manual Seat): COMPONENT...

SEAT: FRONT SEATBACK HEATER (for Manual Seat): COMPONENT...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002XDQ00OX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: FRONT SEATBACK HEATER (for Manual Seat): REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

CAUTION:

Wear protective gloves. Sharp areas on the parts may injure your hands.

1. REMOVE FRONT SEAT ASSEMBLY RH

HINT:

Use the same procedure as for the driver seat



.

2. REMOVE RECLINING ADJUSTER RELEASE HANDLE RH

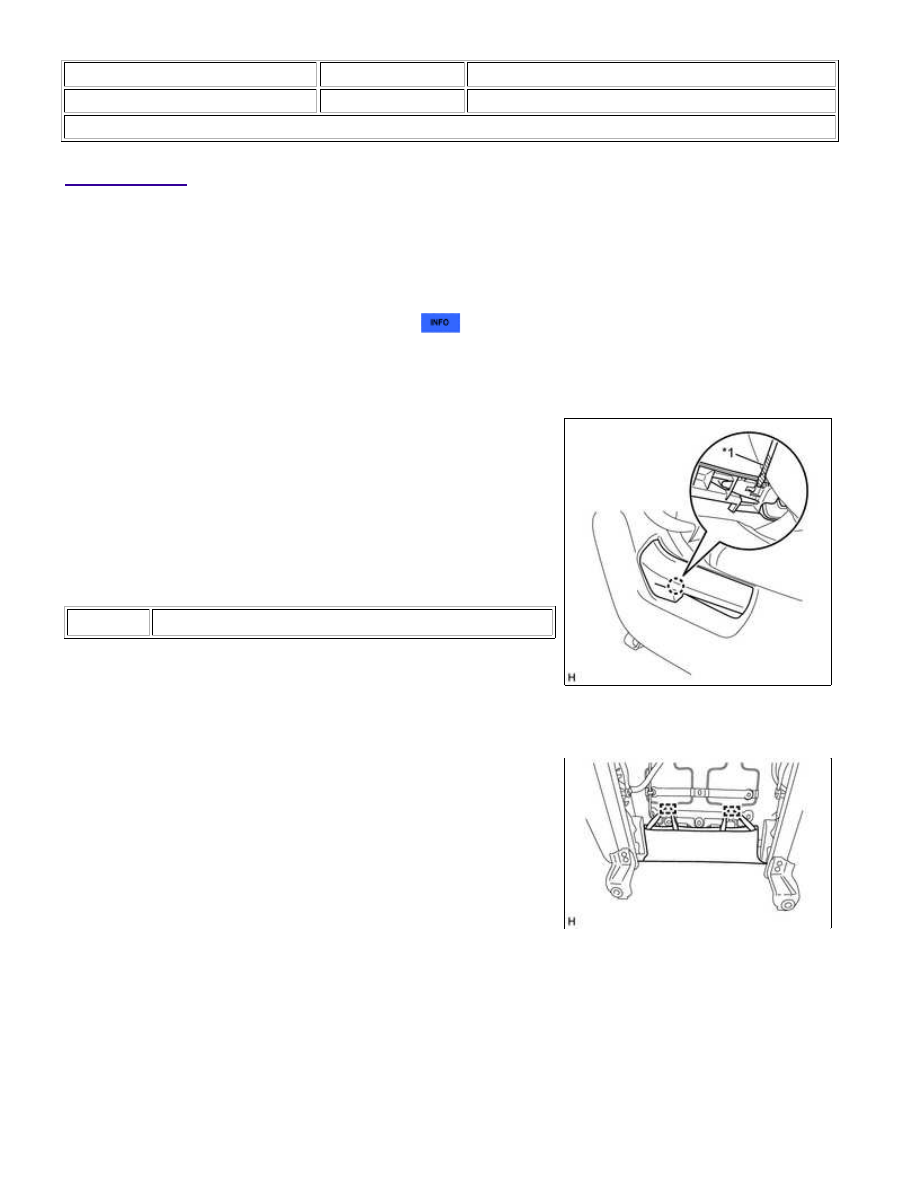

(a) Raise the reclining adjuster release handle RH to reveal the claw.

(b) Using a screwdriver, detach the claw and remove the reclining

adjuster release handle RH.

HINT:

Tape the screwdriver tip before use.

Text in Illustration

*1

Protective Tape

3. REMOVE FRONT SEAT CUSHION SHIELD RH

(a) Disconnect the 2 rubber bands.

SEAT: FRONT SEATBACK HEATER (for Manual Seat): REMOVAL; 20...

(b) Remove the 3 screws.

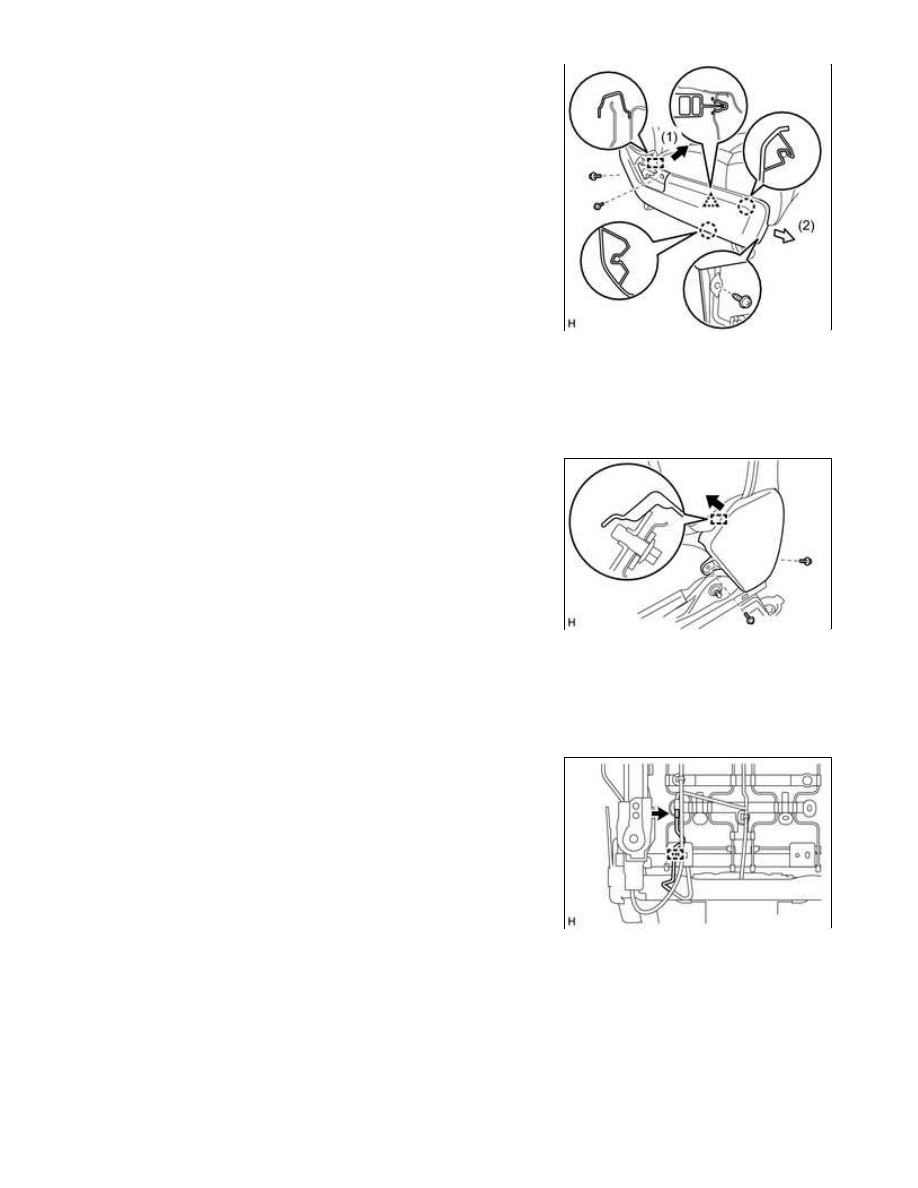

(c) Detach the guide, clip and 2 claws as indicated by the arrows in the order shown in the illustration to

remove the front seat cushion shield RH.

4. REMOVE FRONT INNER NO. 1 SEAT CUSHION SHIELD RH

(a) Remove the 2 screws.

(b) Detach the guide in the direction indicated by the arrow shown in the illustration to remove the front inner

No. 1 seat cushion shield RH.

5. REMOVE SEPARATE TYPE FRONT SEATBACK ASSEMBLY

(a) Disconnect the connector.
