Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002XDQ00PX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: FRONT SEAT CUSHION HEATER (for Manual Seat): REMOVAL; 2015 MY Tundra [08/2014 -        ]

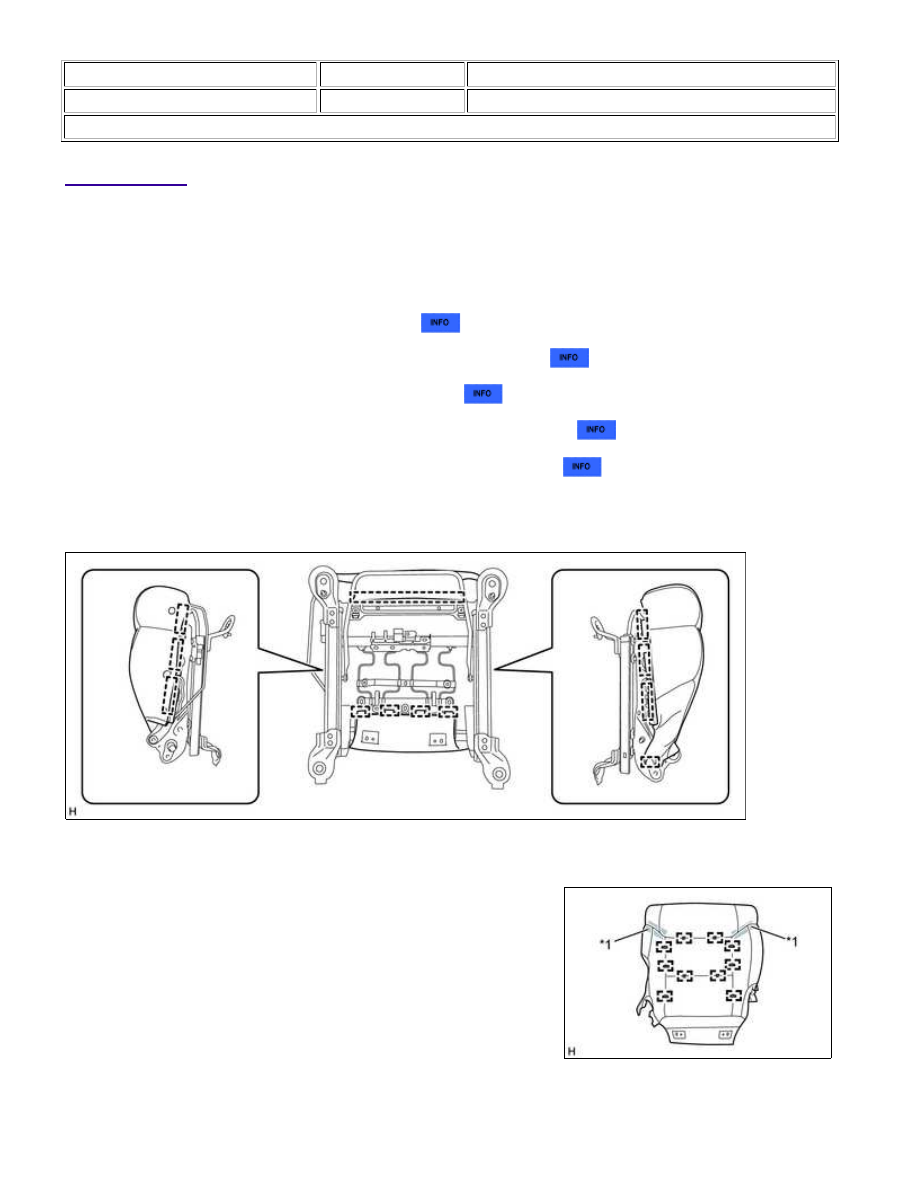

REMOVAL

CAUTION:

Wear protective gloves. Sharp areas on the parts may injure your hands.

1. REMOVE FRONT SEAT ASSEMBLY RH

HINT:

Use the same procedure as for the driver seat



.

2. REMOVE RECLINING ADJUSTER RELEASE HANDLE RH

3. REMOVE FRONT SEAT CUSHION SHIELD RH

4. REMOVE FRONT INNER NO. 1 SEAT CUSHION SHIELD RH

5. REMOVE SEPARATE TYPE FRONT SEATBACK ASSEMBLY

6. REMOVE SEPARATE TYPE FRONT SEAT CUSHION COVER WITH PAD

(a) Detach the 12 hooks and remove the separate type front seat cushion cover with pad.

7. REMOVE SEPARATE TYPE FRONT SEAT CUSHION COVER

(a) Detach the 2 fasteners.

(b) Remove the 10 hog rings and separate type front seat cushion cover.

SEAT: FRONT SEAT CUSHION HEATER (for Manual Seat): REMOVAL...

Text in Illustration

*1

Fastener

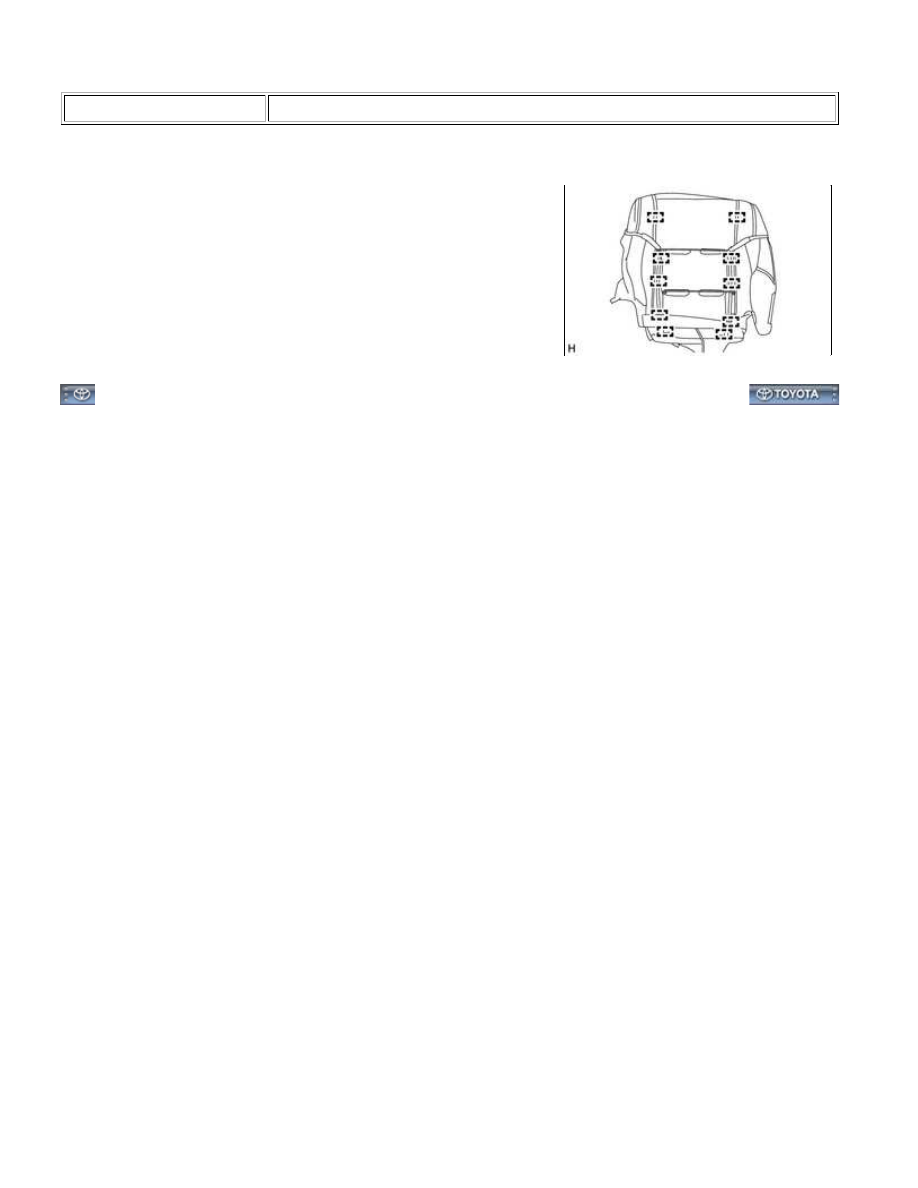

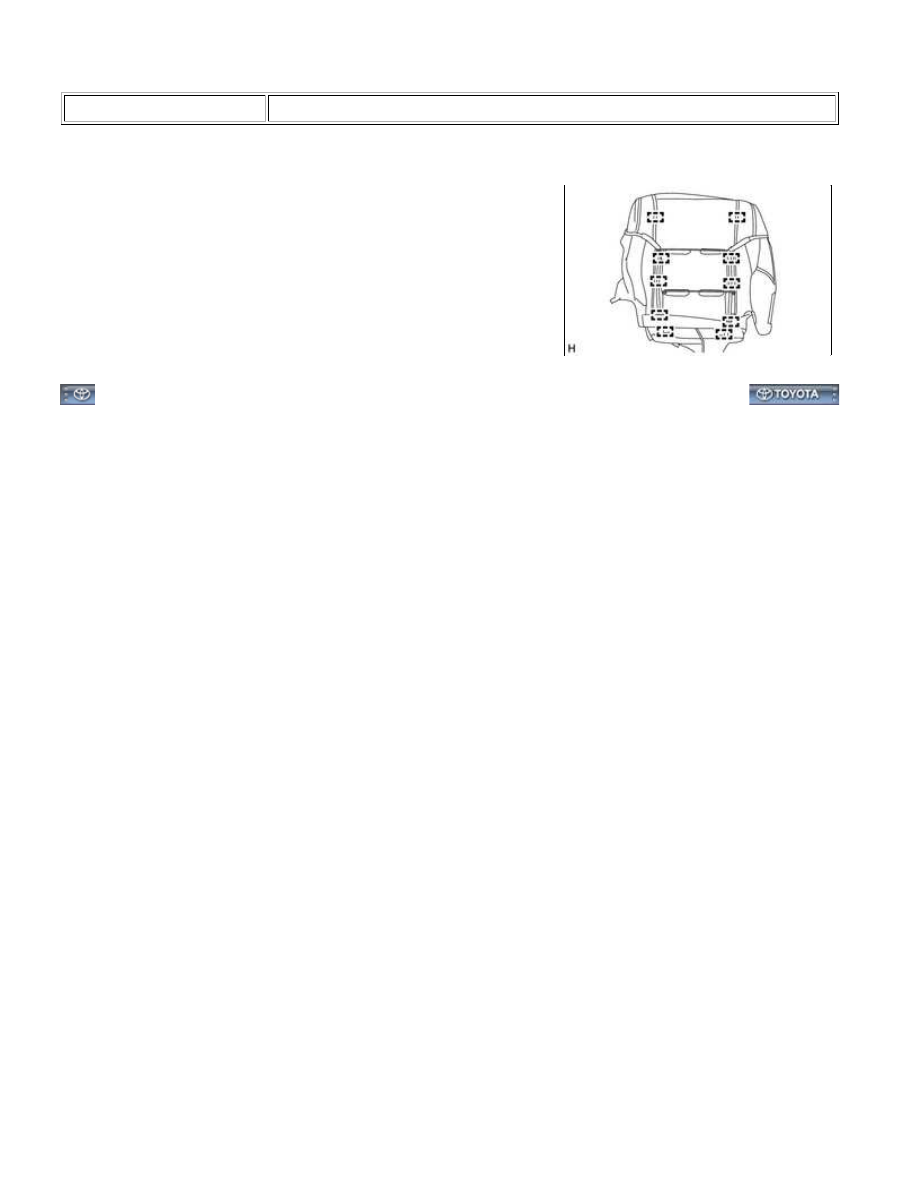

8. REMOVE FRONT SEAT CUSHION HEATER ASSEMBLY RH

(a) Detach the 10 tack pins to remove the front seat cushion heater

assembly RH.

SEAT: FRONT SEAT CUSHION HEATER (for Manual Seat): REMOVAL...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM000002XF803FX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: FRONT SEAT CUSHION HEATER (for Manual Seat): INSPECTION; 2015 MY Tundra [08/2014 -        ]

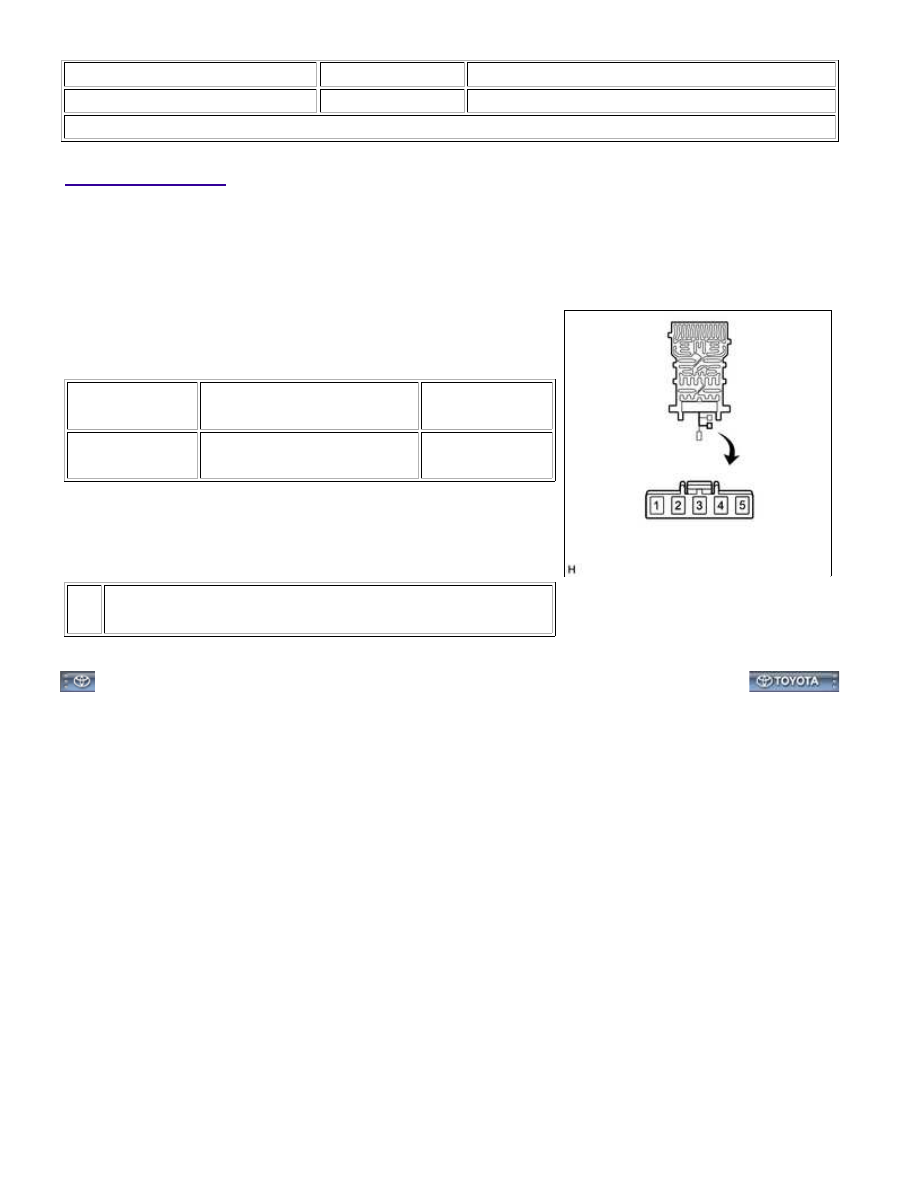

INSPECTION

1. INSPECT FRONT SEAT CUSHION HEATER ASSEMBLY RH

(1) Measure the resistance according to the value(s) in the table

below.

Standard Resistance:

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

3 - 5

Seat cushion heater

temperature 23°C (73°F)

2.89 to 3.53 Ω

If the result is not as specified, replace the front seat cushion

heater assembly RH.

Text in Illustration

*a

Component without wire harness connected

(Front Seat Cushion Heater Assembly RH)

SEAT: FRONT SEAT CUSHION HEATER (for Manual Seat): INSPECT...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002XDR00PX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: FRONT SEAT CUSHION HEATER (for Manual Seat): INSTALLATION; 2015 MY Tundra [08/2014 -

       ]

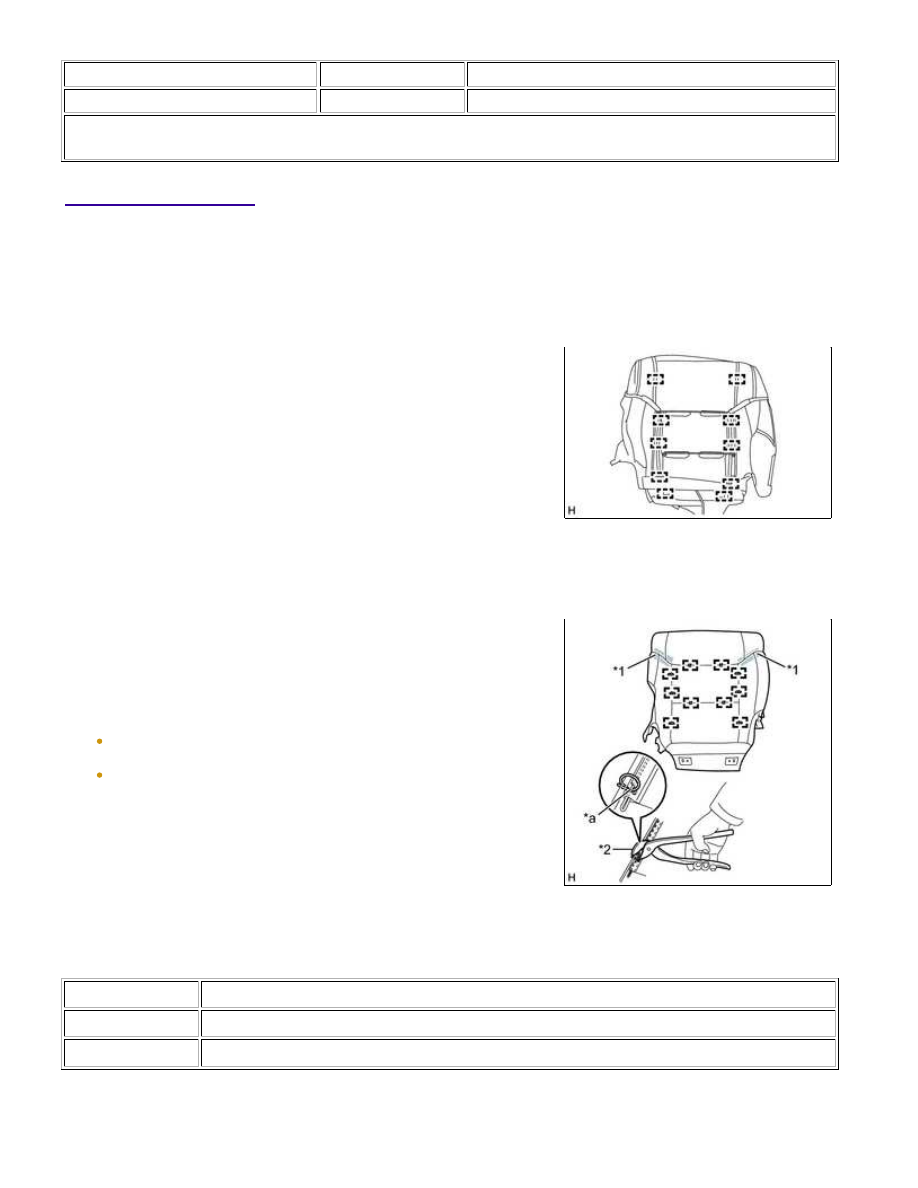

INSTALLATION

CAUTION:

Wear protective gloves. Sharp areas on the seat frame and adjuster may injure your hands.

1. INSTALL FRONT SEAT CUSHION HEATER ASSEMBLY RH

(a) Set the front seat cushion heater assembly LH on the separate type front seat cushion cover.

(b) Using a tacker, install the front seat cushion heater assembly LH

to the separate type front seat cushion cover with 10 new tack

pins as shown in the illustration.

NOTICE:

Do not substitute other metal parts for tack pins.

2. INSTALL SEPARATE TYPE FRONT SEAT CUSHION COVER

(a) Set the separate type front seat cushion cover in place.

(b) Using hog ring pliers, install the separate type front seat cushion

cover to the separate type front seat cushion pad with 10 new

hog rings as shown in the illustration.

NOTICE:

Be careful not to damage the separate type front seat cushion
cover.
Be sure to securely install the hog rings as shown in the
illustration while preventing wrinkles from forming on the
separate type front seat cushion cover.

HINT:

Install the hog rings at the cutouts if they are there.

(c) Attach the 2 fasteners.

Text in Illustration

*1

Fastener

*2

Hog Ring Pliers

*a

Cutout

3. INSTALL SEPARATE TYPE FRONT SEAT CUSHION COVER WITH PAD
