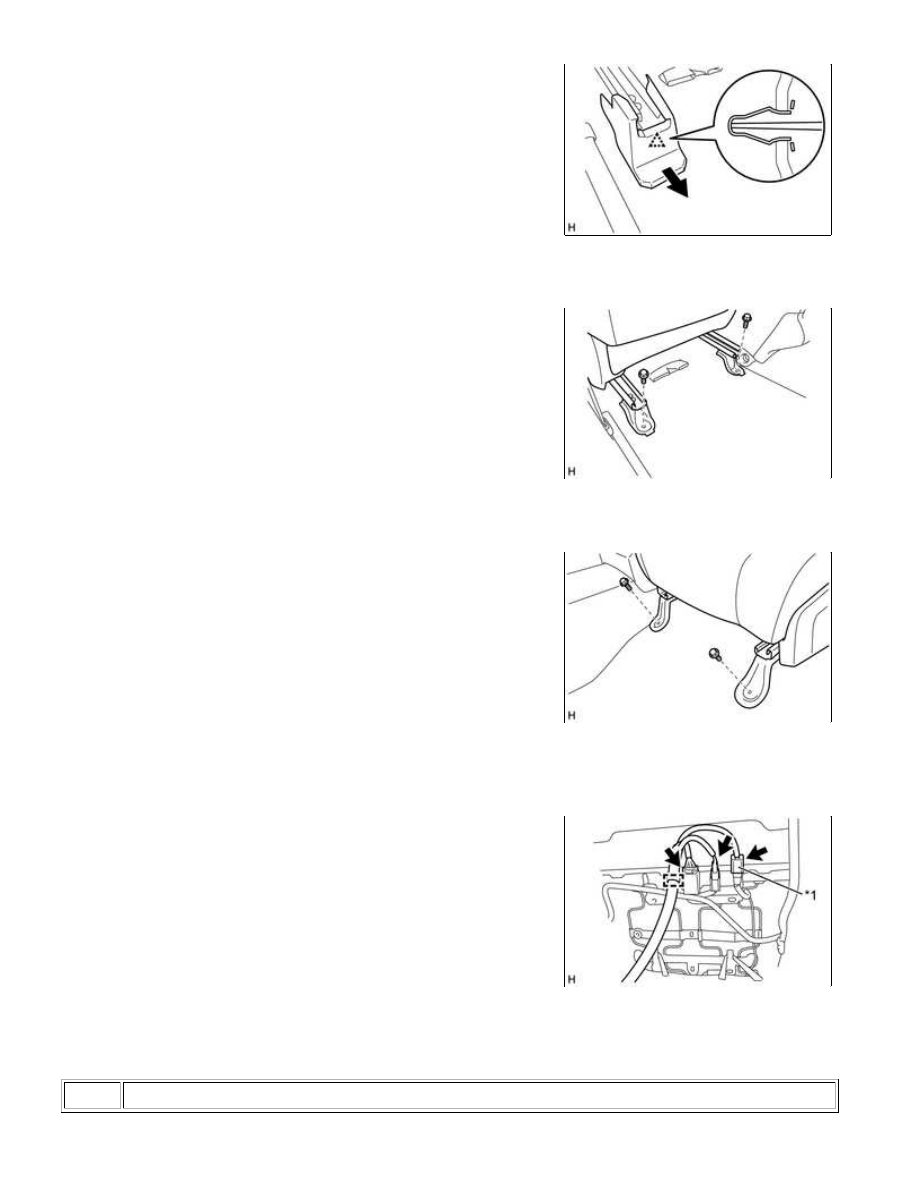

(a) Detach the clip to remove the outer seat track bracket cover LH

in the direction indicated by the arrow shown in the illustration.

6. REMOVE FRONT SEAT ASSEMBLY LH

(a) Remove the 2 bolts.

(b) Operate the seat track adjusting handle to move the seat to the rearmost position.

(c) Remove the 2 bolts.

(d) Operate the seat track adjusting handle to move the seat to the center position and operate the reclining

adjuster release handle LH to move the seatback to the upright position.

(e) Detach the wire harness clamp and disconnect the 2 connectors

under the seat.

*1

Front Seat Airbag Assembly LH Connector

SEAT: FRONT SEAT ASSEMBLY (for Manual Seat): REMOVAL; 2015...

Text in Illustration

*1

Slider

-

-

(g) Remove the front seat assembly LH from the vehicle.

NOTICE:

Be careful not to damage the vehicle body.

SEAT: FRONT SEAT ASSEMBLY (for Manual Seat): REMOVAL; 2015...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002XDQ00NX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: SEAT: FRONT SEAT ASSEMBLY (for Manual Seat): DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

DISASSEMBLY

CAUTION:

Wear protective gloves. Sharp areas on the parts may injure your hands.

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. REMOVE RECLINING ADJUSTER RELEASE HANDLE LH

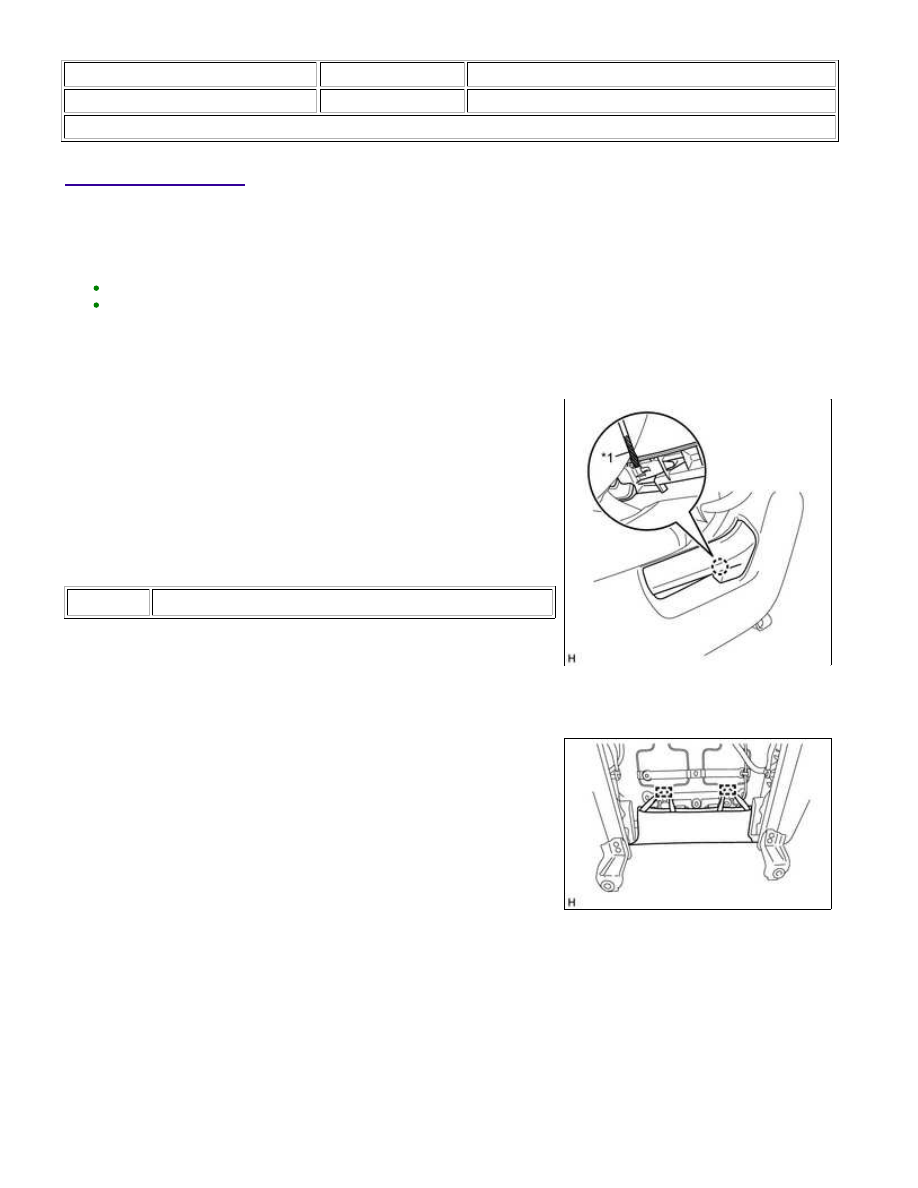

(a) Raise the reclining adjuster release handle LH to reveal the claw.

(b) Using a screwdriver, detach the claw and remove the reclining

adjuster release handle LH.

HINT:

Tape the screwdriver tip before use.

Text in Illustration

*1

Protective Tape

2. REMOVE FRONT SEAT CUSHION SHIELD LH

(a) Disconnect the 2 rubber bands.

SEAT: FRONT SEAT ASSEMBLY (for Manual Seat): DISASSEMBLY; ...

(b) Remove the 3 screws.

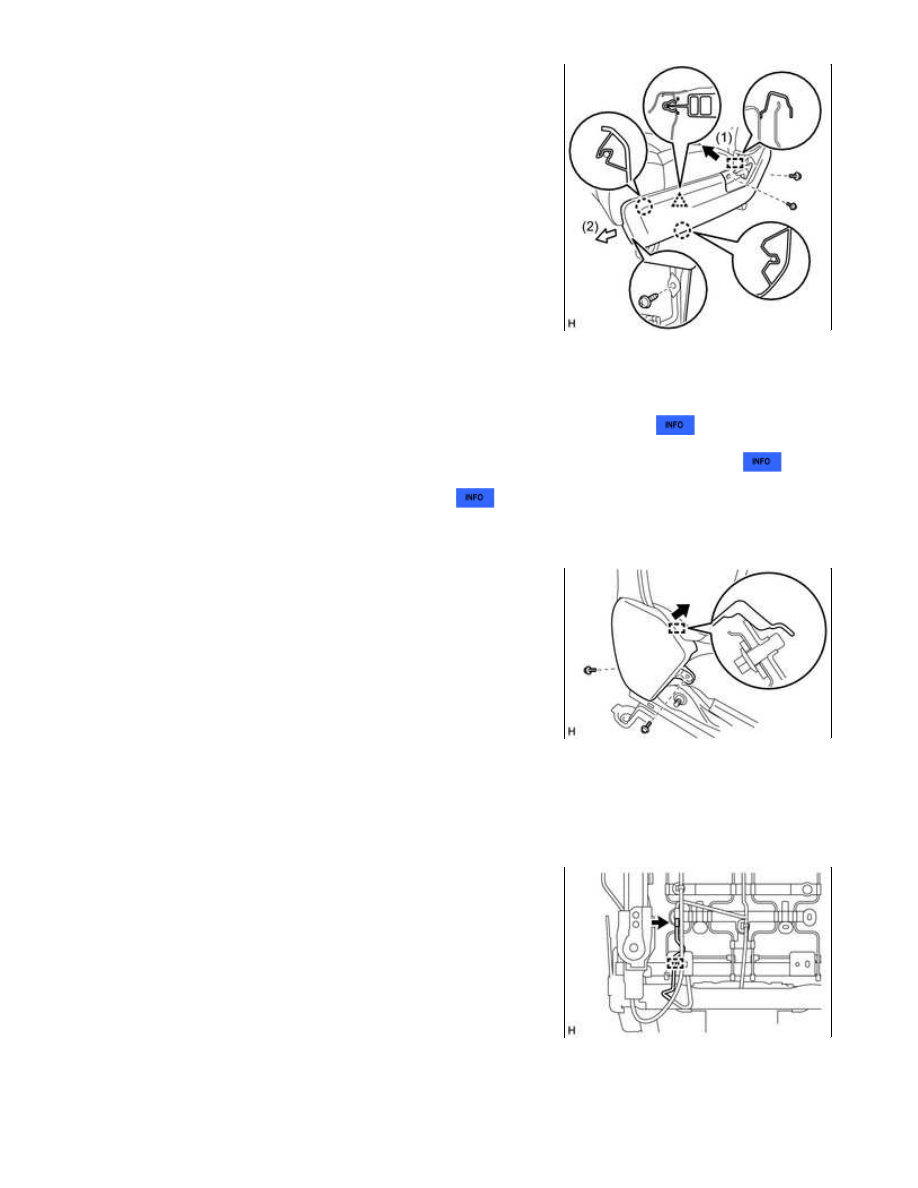

(c) Detach the guide, clip and 2 claws as indicated by the arrows in the order shown in the illustration to

remove the front seat cushion shield LH.

3. REMOVE FRONT SEAT INNER BELT ASSEMBLY LH (for Driver Side)

4. REMOVE FRONT SEAT INNER BELT ASSEMBLY RH (for Front Passenger Side)

5. REMOVE SEAT POSITION AIRBAG SENSOR

6. REMOVE FRONT INNER NO. 1 SEAT CUSHION SHIELD LH

(a) Remove the 2 screws.

(b) Detach the guide in the direction indicated by the arrow shown in the illustration to remove the front inner

No. 1 seat cushion shield LH.

7. REMOVE SEPARATE TYPE FRONT SEATBACK ASSEMBLY

(a) w/ Seat Heater System:

(1) Disconnect the connector.

(2) Detach the wire harness clamp to disconnect the wire harness
