Toyota Tundra (2015 year). Manual - part 2439

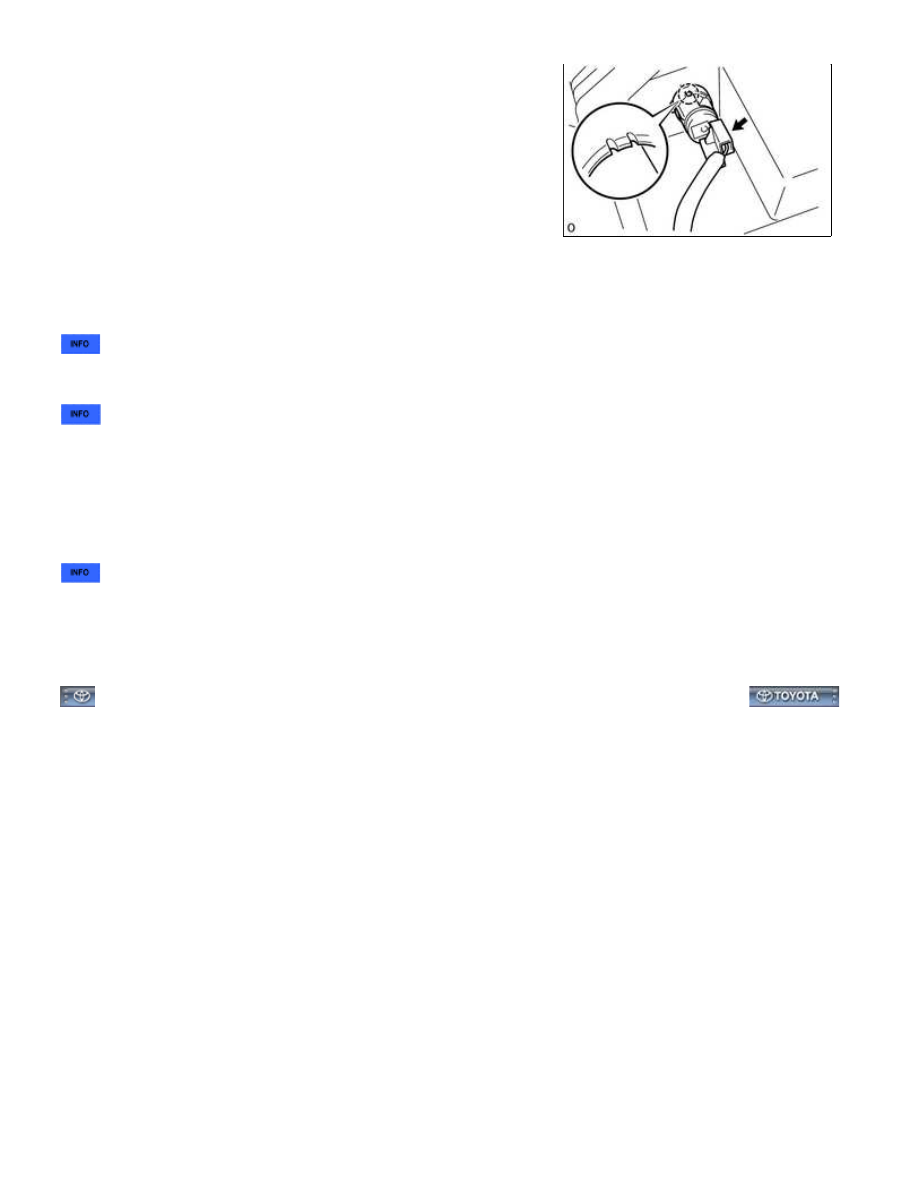

(a) Attach the claw to install the power outlet socket assembly.

(b) Connect the power outlet socket connector.

6. INSTALL CENTER FRONT SEAT ASSEMBLY

7. INSTALL FRONT SEAT ASSEMBLY LH (for Power Seat)

8. INSTALL FRONT SEAT ASSEMBLY RH (for Power Seat)

HINT:

Use the same procedure described for the LH side.

9. INSTALL FRONT SEAT ASSEMBLY LH (for Manual Seat)

10. INSTALL FRONT SEAT ASSEMBLY RH (for Manual Seat)

HINT:

Use the same procedure described for the LH side.

OTHER SYSTEM: CENTER POWER OUTLET SOCKET (for Column Sh...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002ZR600NX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: OTHER SYSTEM: CENTER POWER OUTLET SOCKET (for Floor Shift Type): COMPONENTS; 2015 MY Tundra

[08/2014 -        ]

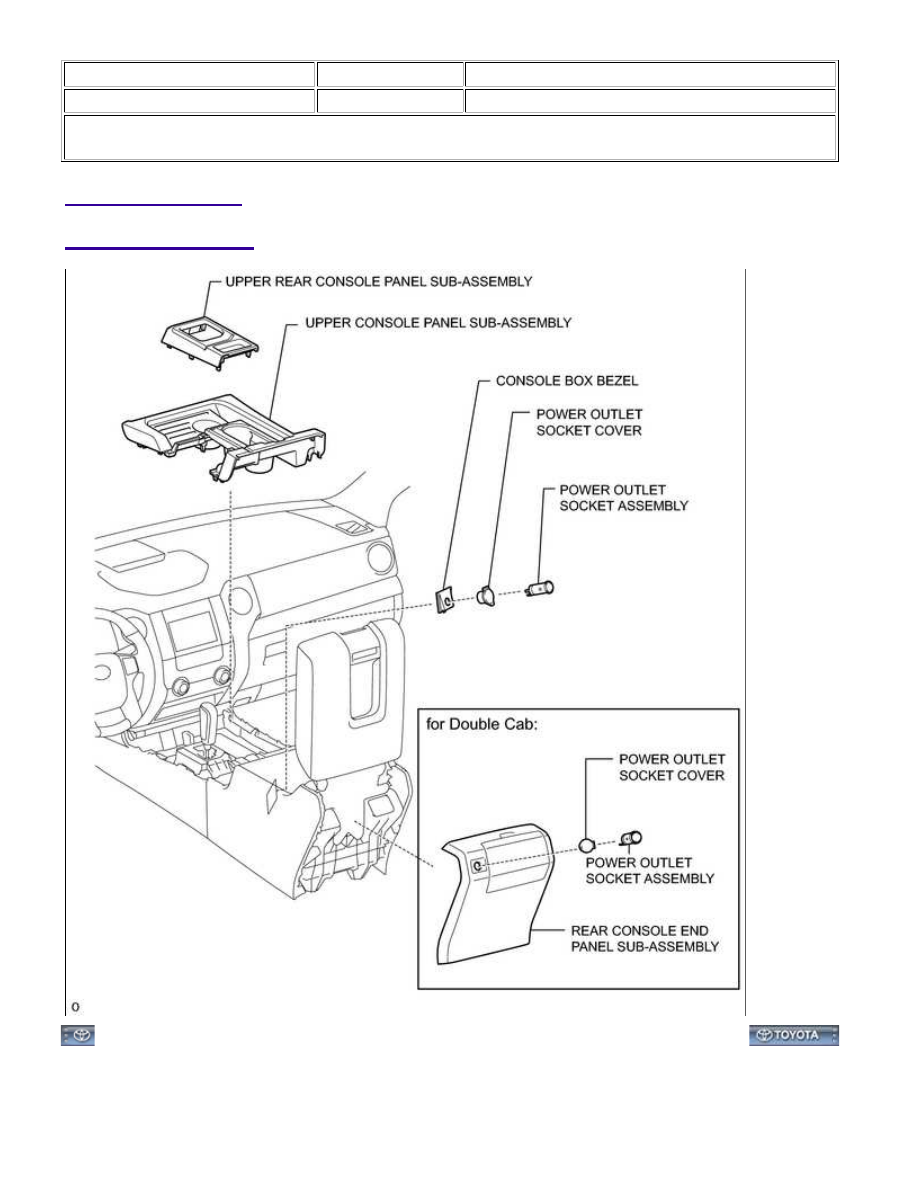

COMPONENTS

ILLUSTRATION

OTHER SYSTEM: CENTER POWER OUTLET SOCKET (for Floor Shif...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002ZR700NX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: OTHER SYSTEM: CENTER POWER OUTLET SOCKET (for Floor Shift Type): REMOVAL; 2015 MY Tundra

[08/2014 -        ]

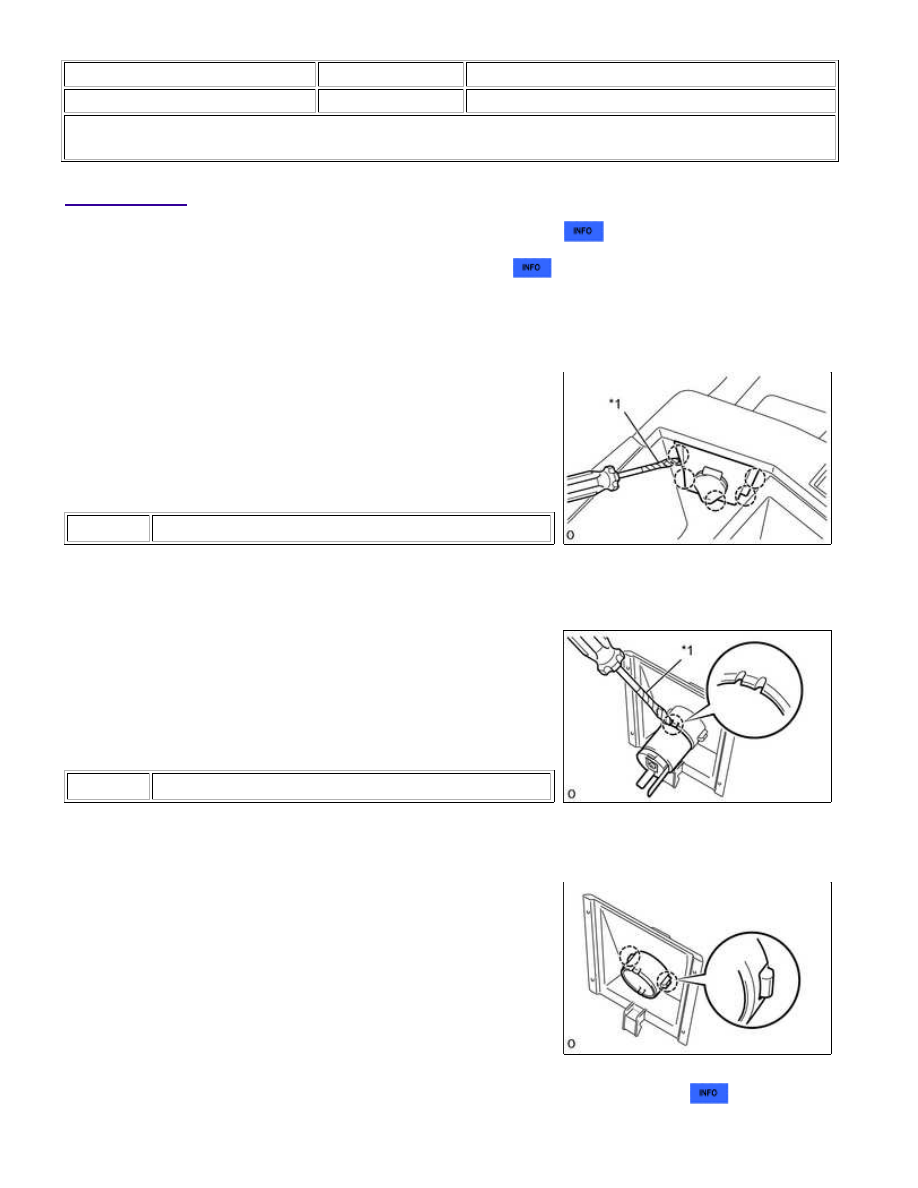

REMOVAL

1. REMOVE UPPER REAR CONSOLE PANEL SUB-ASSEMBLY

2. REMOVE UPPER CONSOLE PANEL SUB-ASSEMBLY

3. REMOVE CONSOLE BOX BEZEL

(a) Disconnect the connector.

(b) Using a screwdriver, detach the 5 claws and remove the console

box bezel.

HINT:

Tape the screwdriver tip before use.

Text in Illustration

*1

Protective Tape

4. REMOVE POWER OUTLET SOCKET ASSEMBLY

(a) Using a screwdriver, detach the claw and remove the power

outlet socket assembly.

HINT:

Tape the screwdriver tip before use.

Text in Illustration

*1

Protective Tape

5. REMOVE POWER OUTLET SOCKET COVER

(a) Detach the 2 claws and remove the power outlet socket cover.

6. REMOVE REAR CONSOLE END PANEL SUB-ASSEMBLY (for Double Cab)

OTHER SYSTEM: CENTER POWER OUTLET SOCKET (for Floor Shif...

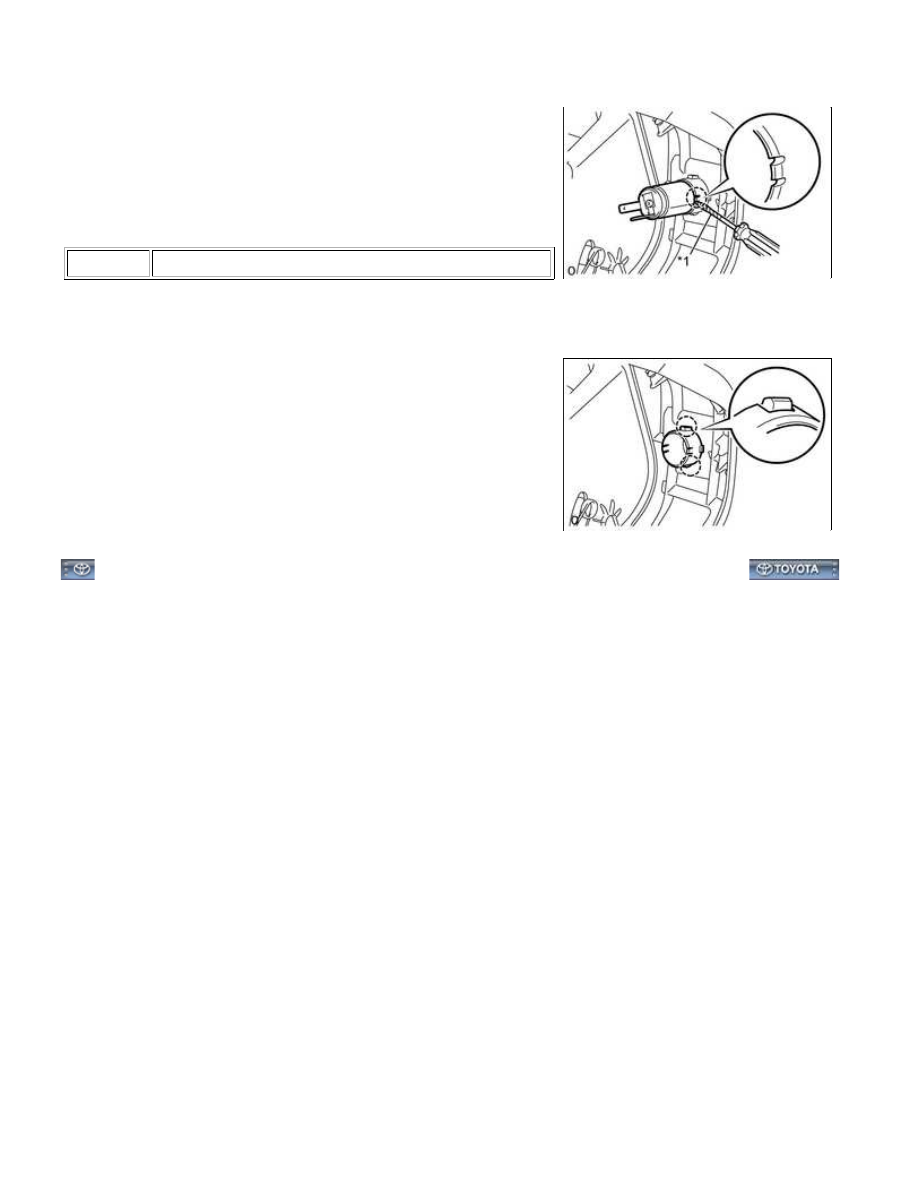

7. REMOVE POWER OUTLET SOCKET ASSEMBLY (for Double Cab)

(a) Using a screwdriver, detach the claw and remove the power

outlet socket assembly.

HINT:

Tape the screwdriver tip before use.

Text in Illustration

*1

Protective Tape

8. REMOVE POWER OUTLET SOCKET COVER (for Double Cab)

(a) Detach the 2 claws and remove the power outlet socket cover.

OTHER SYSTEM: CENTER POWER OUTLET SOCKET (for Floor Shif...
