42. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

43. RESTORE AUTOAWAY/RETURN FUNCTION (for Power Tilt and Power Telescopic

Steering Column)

(a) Restore the Autoaway/Return function setting to the previous condition by changing the customize

parameter



.

44. CHECK SRS WARNING LIGHT

INSTRUMENT PANEL: INSTRUMENT PANEL SAFETY PAD (for Floo...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VHR02SX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: INSTRUMENT PANEL: INSTRUMENT PANEL SAFETY PAD (for Floor Shift Type): INSTALLATION; 2015 MY

Tundra [08/2014 -        ]

INSTALLATION

HINT:

A bolt without a torque specification is shown in the standard bolt chart



.

1. INSTALL NO. 1 INSTRUMENT PANEL CLIP

2. INSTALL NO. 3 INSTRUMENT PANEL STAY

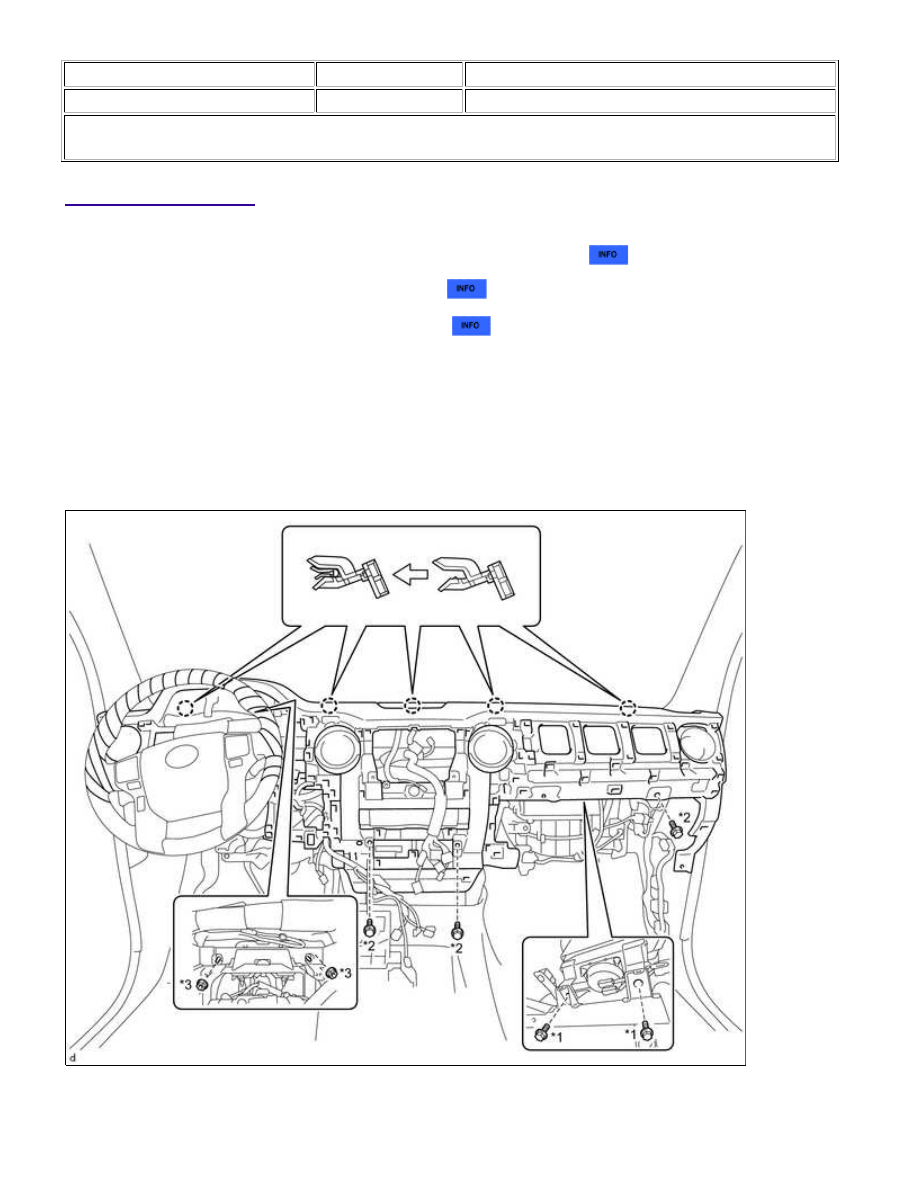

3. INSTALL INSTRUMENT PANEL SUB-ASSEMBLY

(a) Set the instrument panel sub-assembly and attach the 5 claws.

(b) Install the 2 nuts <C> and 3 bolts <B>.

(c) Install the 2 bolts <G>.

Torque:

20 N·m {204 kgf·cm, 15ft·lbf}

Text in Illustration

INSTRUMENT PANEL: INSTRUMENT PANEL SAFETY PAD (for Floo...

*1

Bolt <G>

*2

Bolt <B>

*3

Nut <C>

-

-

(d) for Automatic Air Conditioning System:

Attach the 2 claws to connect the cooler thermistor.

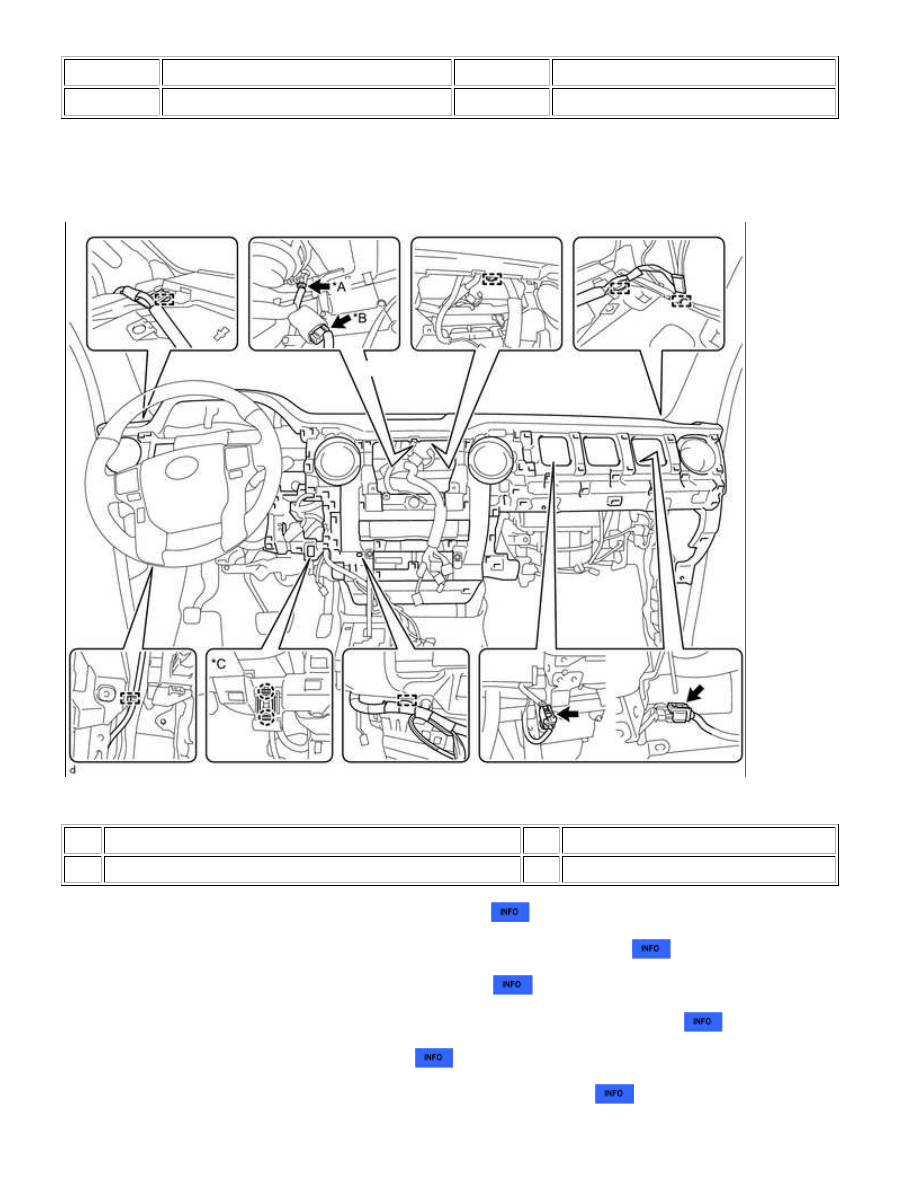

(e) Connect each connector and attach each wire harness clamp.

Text in Illustration

*A

w/ Automatic Light Control System

*2

w/ Front Center Speaker

*3

for Automatic Air Conditioning System

-

-

4. INSTALL FRONT NO. 2 SPEAKER ASSEMBLY LH

5. INSTALL INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY

6. INSTALL FRONT NO. 2 SPEAKER ASSEMBLY RH

7. INSTALL NO. 2 INSTRUMENT PANEL SPEAKER PANEL SUB-ASSEMBLY

8. INSTALL FRONT PILLAR GARNISH LH

9. INSTALL FRONT DOOR OPENING TRIM WEATHERSTRIP LH

INSTRUMENT PANEL: INSTRUMENT PANEL SAFETY PAD (for Floo...

10. INSTALL FRONT PILLAR GARNISH RH

11. INSTALL FRONT DOOR OPENING TRIM WEATHERSTRIP RH

HINT:

Use the same procedure described for the LH side.

12. INSTALL CENTER INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY

13. INSTALL RADIO AND DISPLAY RECEIVER ASSEMBLY WITH BRACKET

14. INSTALL LOWER CENTER INSTRUMENT PANEL FINISH PANEL WITH AIR

CONDITIONING CONTROL ASSEMBLY

15. INSTALL NO. 2 INSTRUMENT CLUSTER FINISH PANEL GARNISH

16. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY RH

17. INSTALL INSTRUMENT SIDE PANEL RH

18. INSTALL NO. 4 INSTRUMENT REGISTER SUB-ASSEMBLY

19. INSTALL LOWER NO. 2 INSTRUMENT PANEL AIRBAG ASSEMBLY

20. INSTALL LOWER INSTRUMENT PANEL

21. INSTALL NO. 2 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY

22. INSTALL COMBINATION METER ASSEMBLY

23. INSTALL INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY

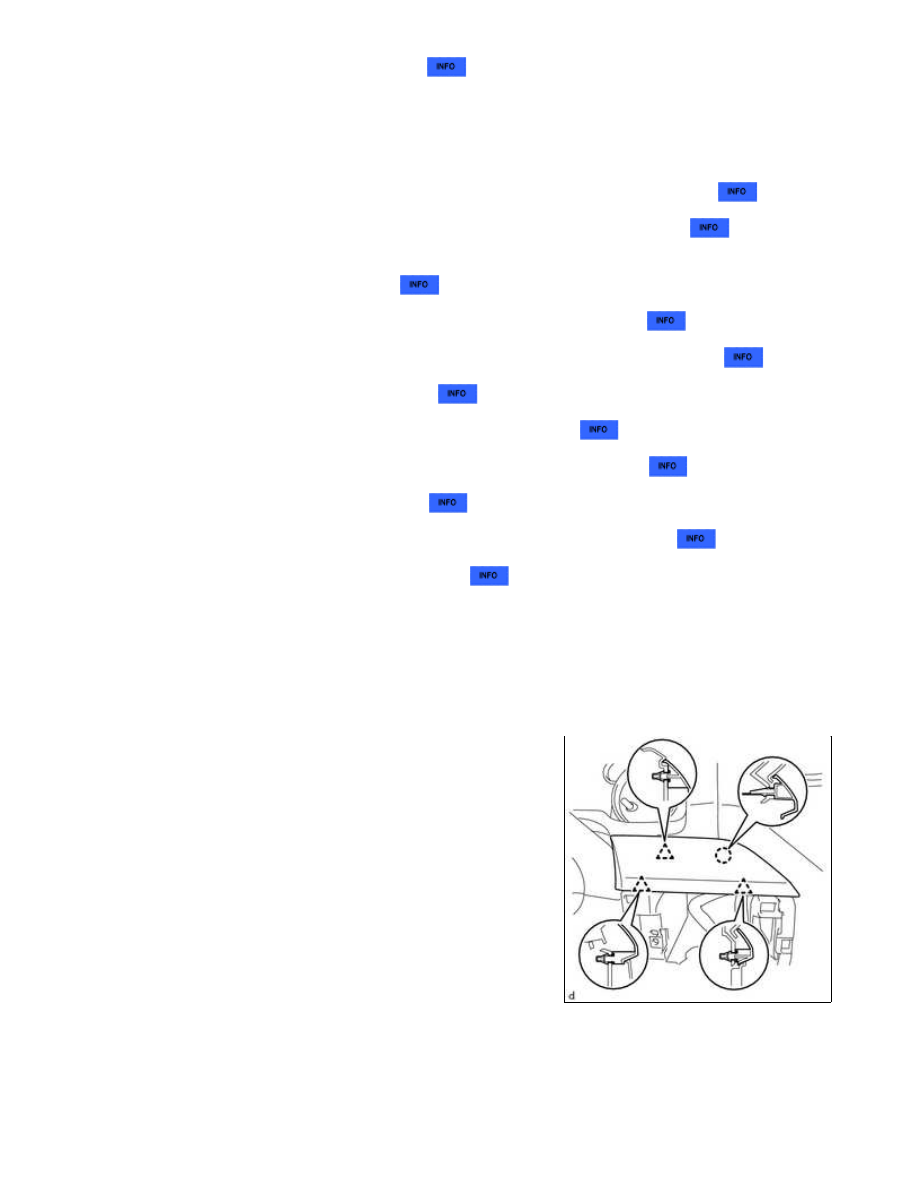

(a) Attach the 6 clips to install the instrument cluster finish panel assembly.

(b) Install the 2 clips.

24. INSTALL INSTRUMENT CLUSTER FINISH PANEL ORNAMENT

(a) Attach the 3 clips and claw to install the instrument cluster finish

panel ornament.

25. INSTALL NO. 2 SWITCH HOLE BASE

(a) Connect each connector.
