INSPECTION PROCEDURE

PROCEDURE

1.

CLEAR DTC

(a) Clear the DTC



.

2.

CHECK FOR DTC

(a) Check for DTC



.

OK:

DTC B1242 is not output.

NG

GO TO STEP 3

DOOR LOCK: WIRELESS DOOR LOCK CONTROL SYSTEM: B1242;...

OK

OK

USE SIMULATION METHOD TO CHECK

3.

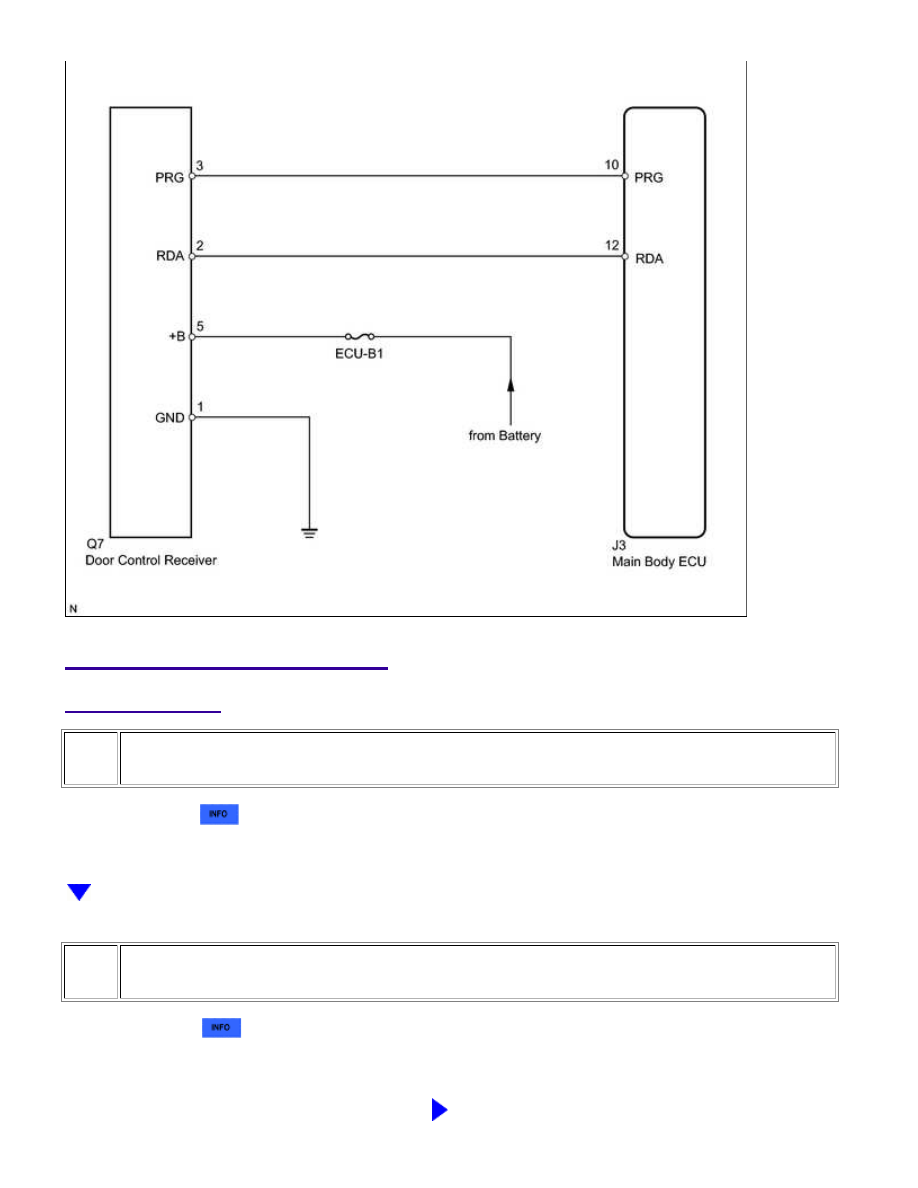

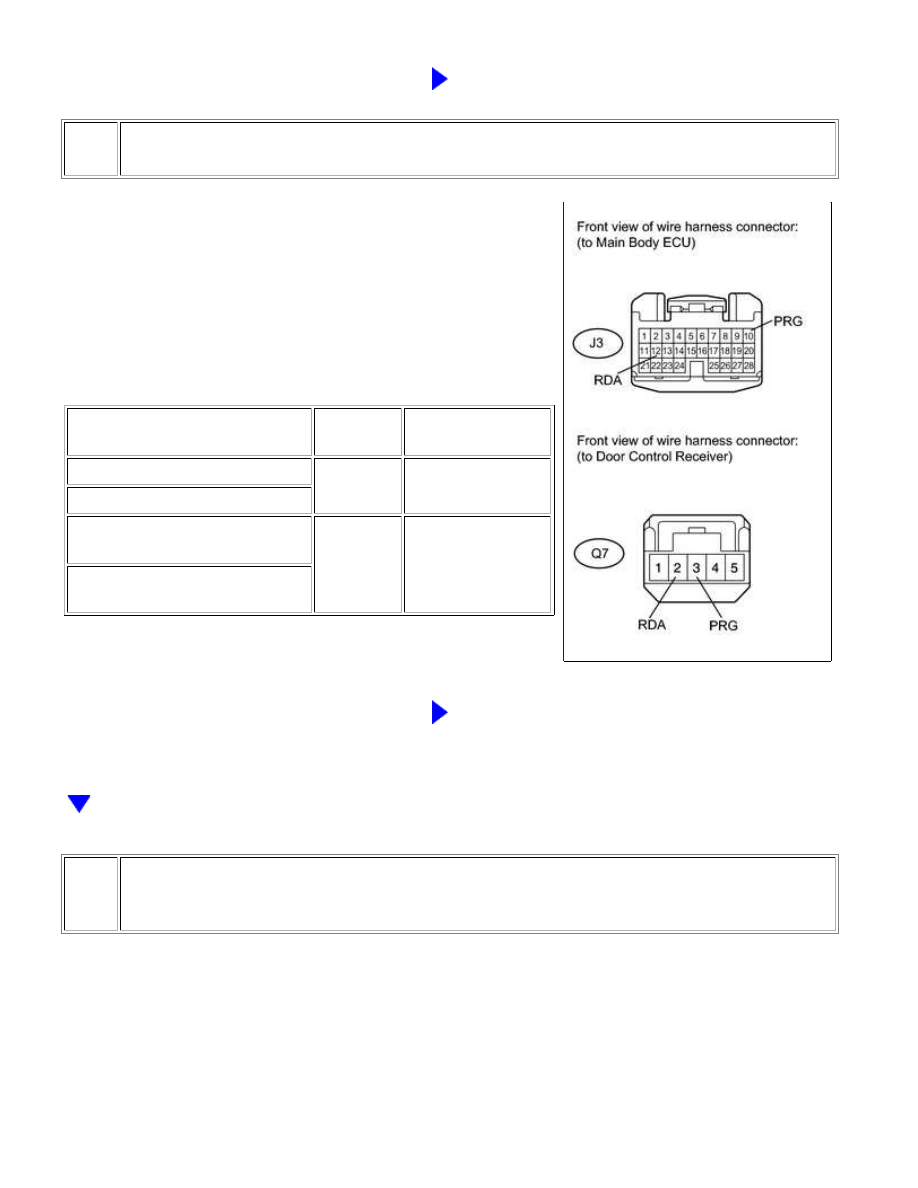

CHECK HARNESS AND CONNECTOR (MAIN BODY ECU - DOOR CONTROL RECEIVER)

(a) Disconnect the J3 ECU connector.

(b) Disconnect the Q7 receiver connector.

(c) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED

CONDITION

J3-12 (RDA) - Q7-2 (RDA)

Always

Below 1 Ω

J3-10 (PRG) - Q7-3 (PRG)

J3-12 (RDA) or Q7-2 (RDA) - Body

ground

Always

10 kΩ or higher

J3-10 (PRG) or Q7-3 (PRG) - Body

ground

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

4.

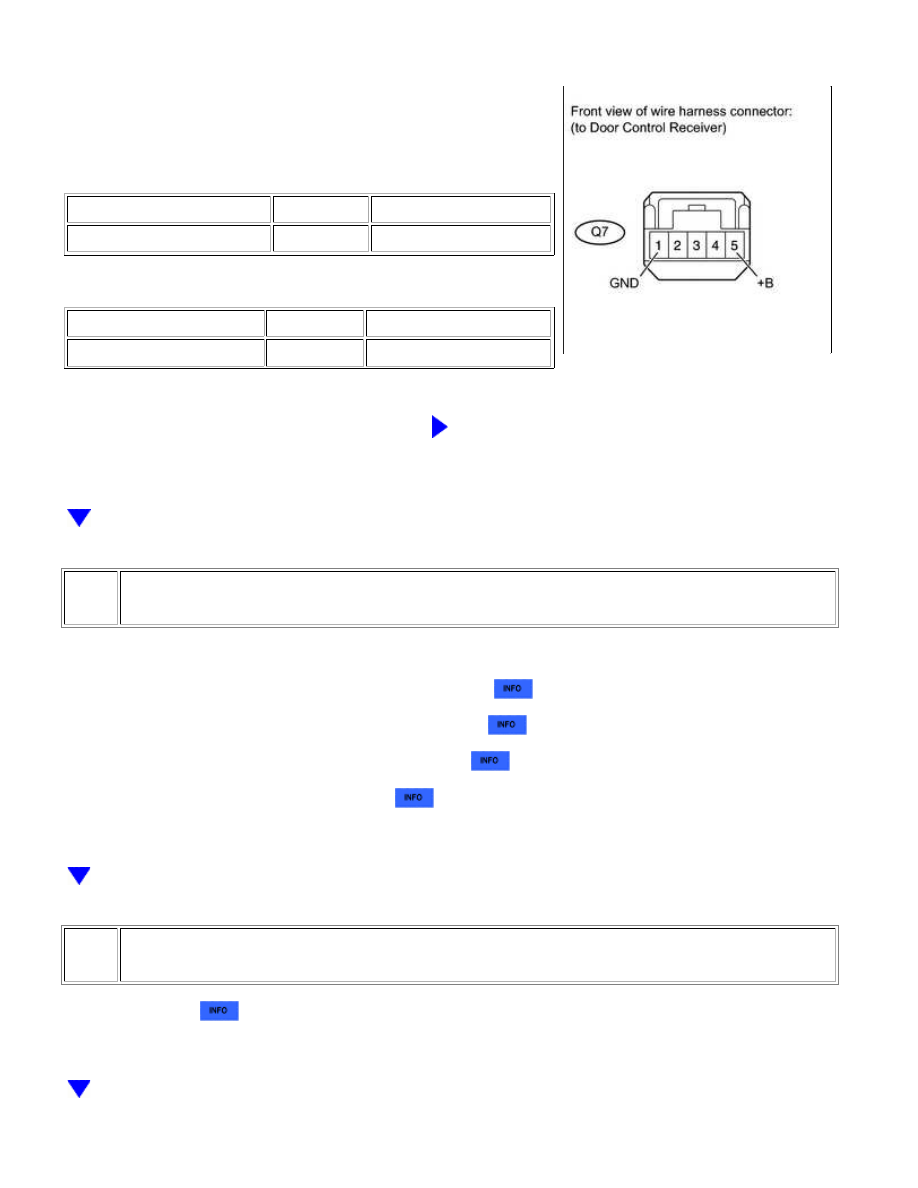

CHECK HARNESS AND CONNECTOR (DOOR CONTROL RECEIVER - BATTERY AND
BODY GROUND)

DOOR LOCK: WIRELESS DOOR LOCK CONTROL SYSTEM: B1242;...

OK

NEXT

NEXT

(a) Disconnect the Q7 receiver connector.

(b) Measure the resistance and voltage according to the

value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Q7-1 (GND) - Body ground

Always

Below 1 Ω

Standard voltage:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

Q7-5 (+B) - Body ground

Always

11 to 14 V

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

5.

REPLACE DOOR CONTROL RECEIVER

(a) Temporarily replace the door control receiver with a new one.

(1) For Regular Cab, refer to the following procedures



.

(2) For Double Cab, refer to the following procedures



.

(3) For CrewMax, refer to the following procedures



.

(b) Perform the REGISTRATION procedures



.

6.

CLEAR DTC

(a) Clear the DTC



.

DOOR LOCK: WIRELESS DOOR LOCK CONTROL SYSTEM: B1242;...

7.

CHECK FOR DTC

(a) Check for DTC



.

OK:

DTC B1242 is not output.

NG

REPLACE MAIN BODY ECU (DRIVER SIDE

JUNCTION BLOCK)

OK

END (DOOR CONTROL RECEIVER IS DEFECTIVE)
