OK

NG

REPLACE DOOR CONTROL SWITCH

5.

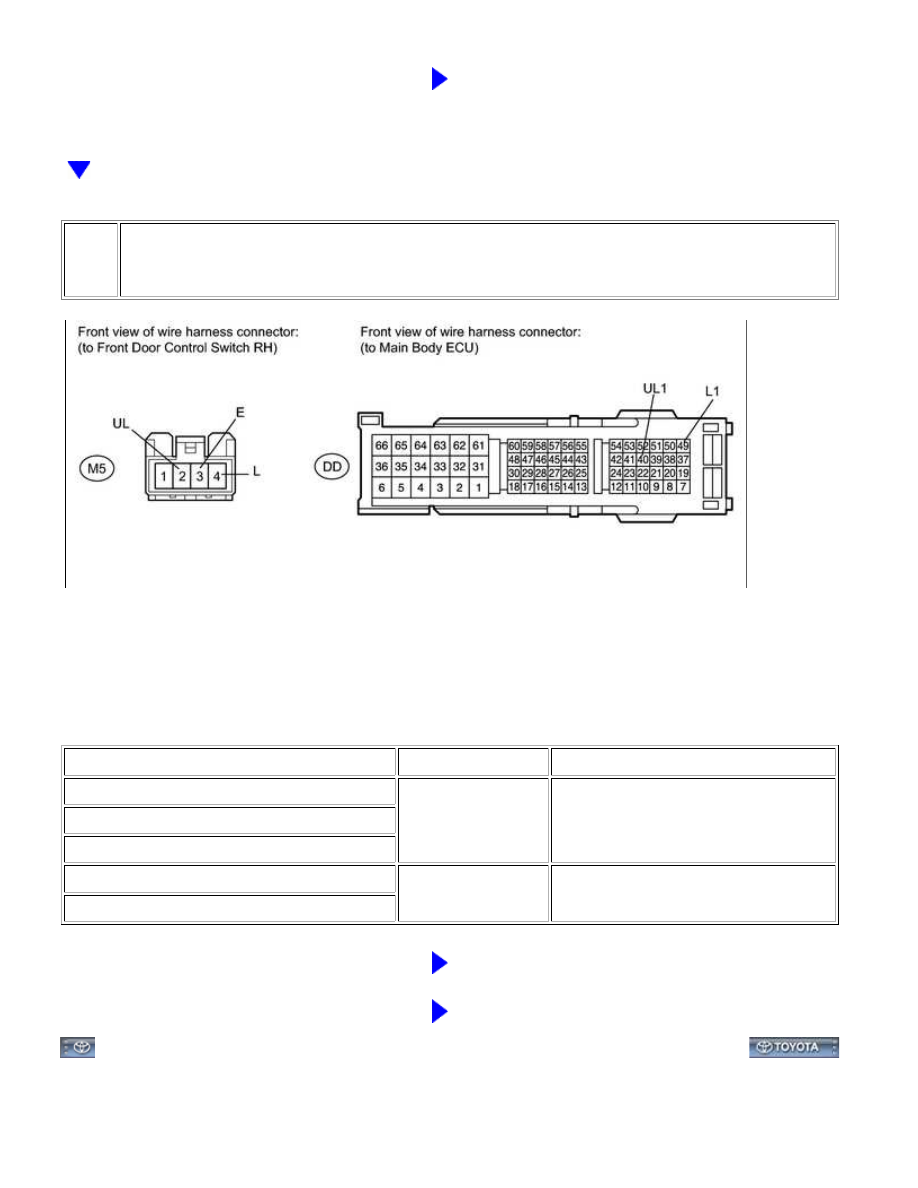

CHECK HARNESS AND CONNECTOR (FRONT DOOR CONTROL SWITCH RH - MAIN
BODY ECU AND BODY GROUND)

(a) Disconnect the M5 switch connector.

(b) Disconnect the DD ECU connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

M5-4 (L) - DD-49 (L1)

Always

Below 1 Ω

M5-2 (UL) - DD-40 (UL1)

M5-3 (E) - Body ground

DD-49 (L1) - Body ground

Always

10 kΩ or higher

DD-40 (UL1) - Body ground

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE MAIN BODY ECU

DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: Door Contr...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000033PF00AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: REAR DOOR LOCK (for CrewMax): COMPONENTS; 2015 MY Tundra [08/2014 -        ]

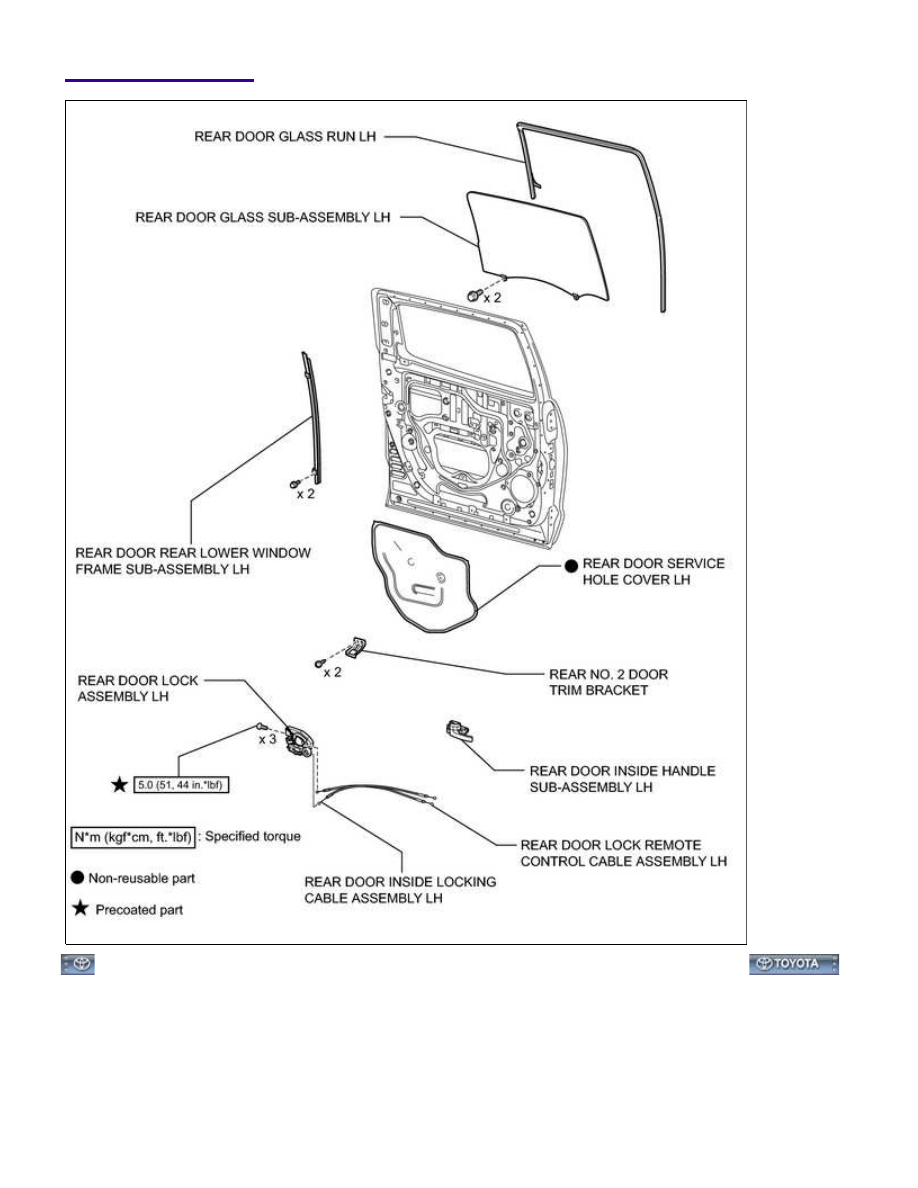

COMPONENTS

ILLUSTRATION

DOOR LOCK: REAR DOOR LOCK (for CrewMax): COMPONENTS; 2...

ILLUSTRATION

DOOR LOCK: REAR DOOR LOCK (for CrewMax): COMPONENTS; 2...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000033PG00AX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: REAR DOOR LOCK (for CrewMax): REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

3. REMOVE REAR DOOR INSIDE HANDLE BEZEL PLUG LH

4. REMOVE REAR UPPER DOOR ARMREST BASE PANEL LH

5. REMOVE REAR DOOR FRAME GARNISH LH

6. REMOVE REAR DOOR ARMREST COVER LH

7. REMOVE REAR DOOR TRIM BOARD SUB-ASSEMBLY LH

8. REMOVE REAR NO. 2 DOOR TRIM BRACKET

9. REMOVE REAR DOOR SERVICE HOLE COVER LH

10. REMOVE REAR DOOR GLASS RUN LH

11. REMOVE REAR DOOR REAR LOWER WINDOW FRAME SUB-ASSEMBLY LH

12. REMOVE REAR DOOR GLASS SUB-ASSEMBLY LH

13. REMOVE REAR DOOR LOCK ASSEMBLY LH

14. REMOVE REAR DOOR LOCK REMOTE CONTROL CABLE ASSEMBLY LH

15. REMOVE REAR DOOR INSIDE LOCKING CABLE ASSEMBLY LH
