3.

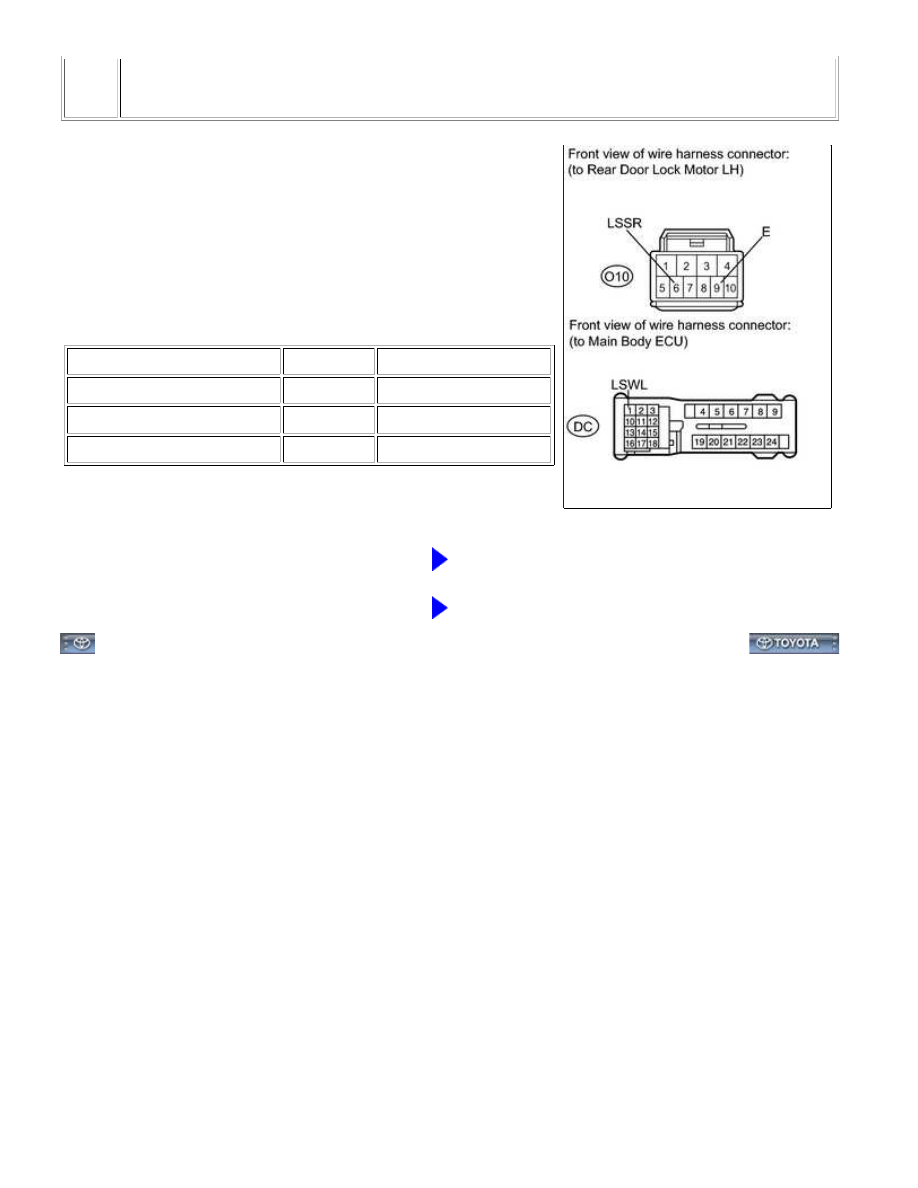

CHECK HARNESS AND CONNECTOR (REAR DOOR LOCK MOTOR LH - MAIN BODY ECU
AND BODY GROUND)

(a) Disconnect the O10 door lock connector.

(b) Disconnect the DC ECU connector.

(c) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

O10-6 (LSSR) - DC-1 (LSWL)

Always

Below 1 Ω

O10-6 (LSSR) - Body ground

Always

10 kΩ or higher

O10-9 (E) - Body ground

Always

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE MAIN BODY ECU

DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: Rear Doo...

Last Modified: 9-16-2014

6.6 J

Doc ID: RM000002VRU00CX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: Rear Door UNLOCK Detection Switch RH Circuit;

2015 MY Tundra [08/2014 -        ]

Rear Door UNLOCK Detection Switch RH Circuit

DESCRIPTION

The rear door unlock detection switch RH is built into the rear door lock motor RH. The switch turns on when the

rear door RH is unlocked and turns off when the door is locked. The main body ECU is connected to the rear door

lock motor RH via terminal LSWR, and rear door RH lock/unlock state signals are input to the ECU. The main body

ECU applies voltage to the door unlock detection switch via terminal LSWR. When the door unlock detection switch

is off (there is continuity between the switch terminals), a lock state signal is input to the ECU. When the switch is

on (there is no continuity between the switch terminals), an unlock state signal is input.

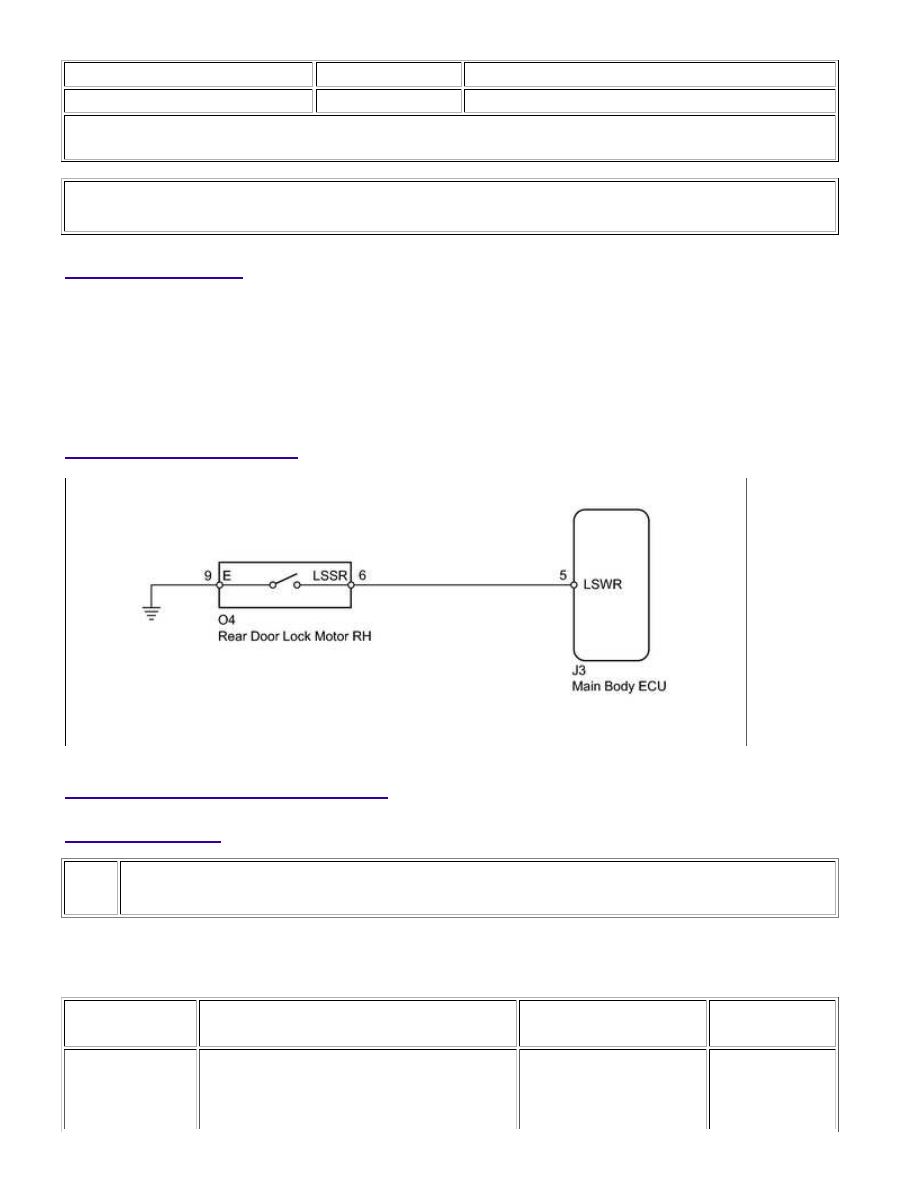

WIRING DIAGRAM

INSPECTION PROCEDURE

PROCEDURE

1.

READ VALUE USING TECHSTREAM (UNLOCK DETECTION SWITCH)

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

RR-Door Lock Pos

SW

Rear door unlock detection switch RH signal /

ON or OFF

ON: Rear right door is

unlocked

OFF: Rear right door is

-

DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: Rear Doo...

A

TESTER DISPLAY

MEASUREMENT ITEM/RANGE

NORMAL CONDITION

DIAGNOSTIC

NOTE

locked

OK:

The display is as specified in the normal condition column.

NG

GO TO STEP 2

OK

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN

IN PROBLEM SYMPTOMS TABLE

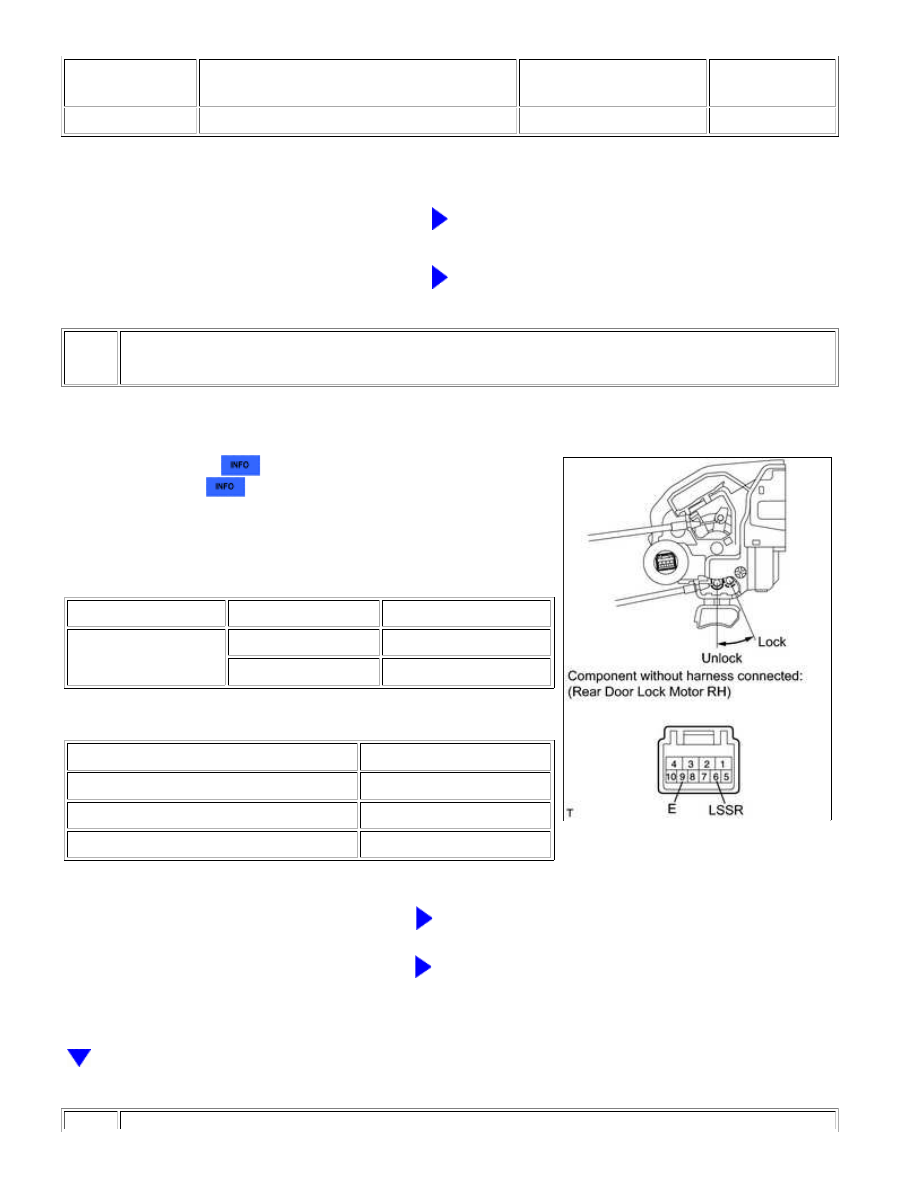

2.

INSPECT REAR DOOR LOCK MOTOR ASSEMBLY RH (UNLOCK DETECTION SWITCH)

(a) Remove the rear door lock motor RH.

for Double Cab:

for CrewMax:

(b) Measure the resistance according to the value(s) in the

table below.

Standard resistance:

TESTER CONNECTION SWITCH CONDITION SPECIFIED CONDITION

6 (LSSR) - 9 (E)

Lock

10 kΩ or higher

Unlock

Below 1 Ω

Result

RESULT

PROCEED TO

OK

A

NG (for Double Cab)

B

NG (for CrewMax)

C

B

REPLACE REAR DOOR LOCK MOTOR ASSEMBLY RH

C

REPLACE REAR DOOR LOCK MOTOR ASSEMBLY RH

DOOR LOCK: POWER DOOR LOCK CONTROL SYSTEM: Rear Doo...

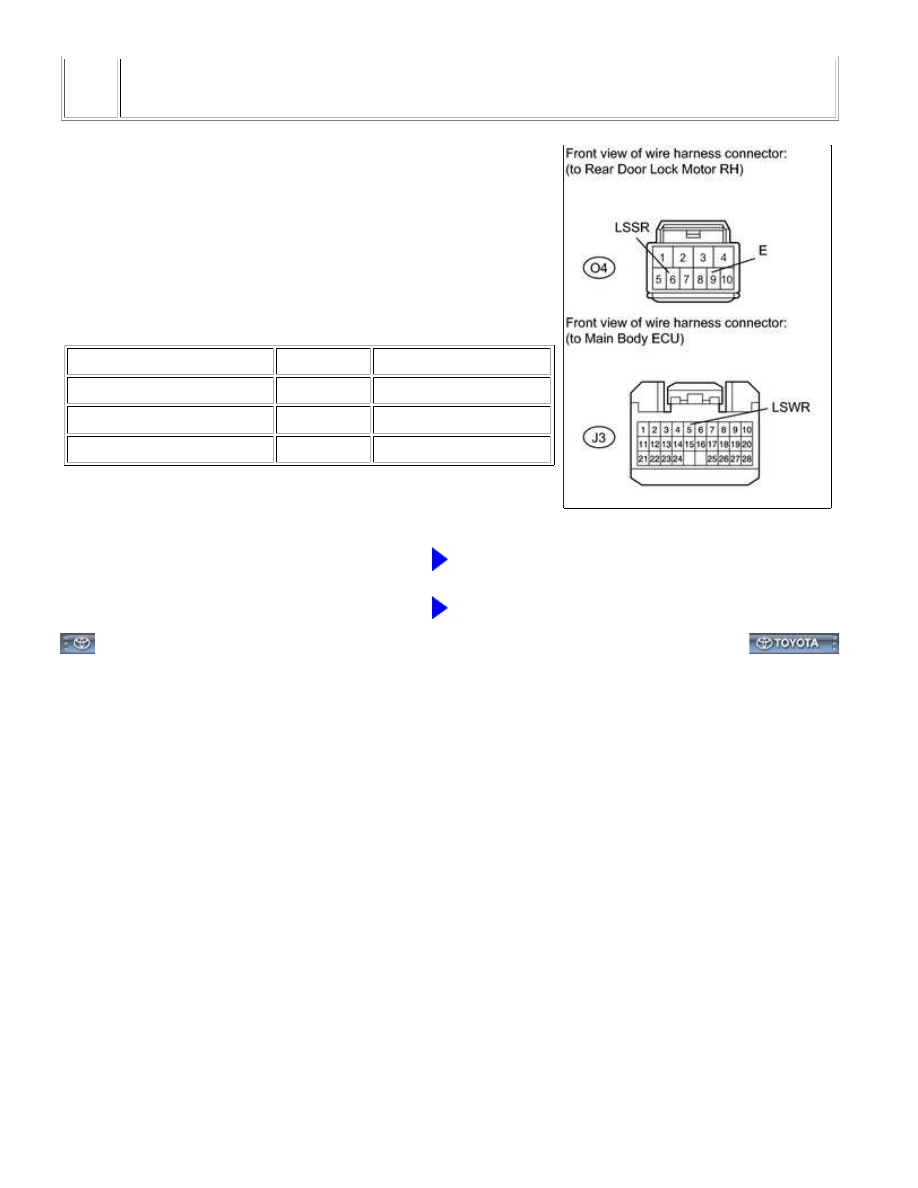

3.

CHECK HARNESS AND CONNECTOR (REAR DOOR LOCK MOTOR RH - MAIN BODY
ECU AND BODY GROUND)

(a) Disconnect the O4 door lock connector.

(b) Disconnect the J3 ECU connector.

(c) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

O4-6 (LSSR) - J3-5 (LSWR)

Always

Below 1 Ω

O4-6 (LSSR) - Body ground

Always

10 kΩ or higher

O4-9 (E) - Body ground

Always

Below 1 Ω

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE MAIN BODY ECU
