Toyota Tundra (2015 year). Manual - part 2301

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000180604XX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: CONDENSER: REMOVAL; 2015 MY Tundra [08/2014 -        ]

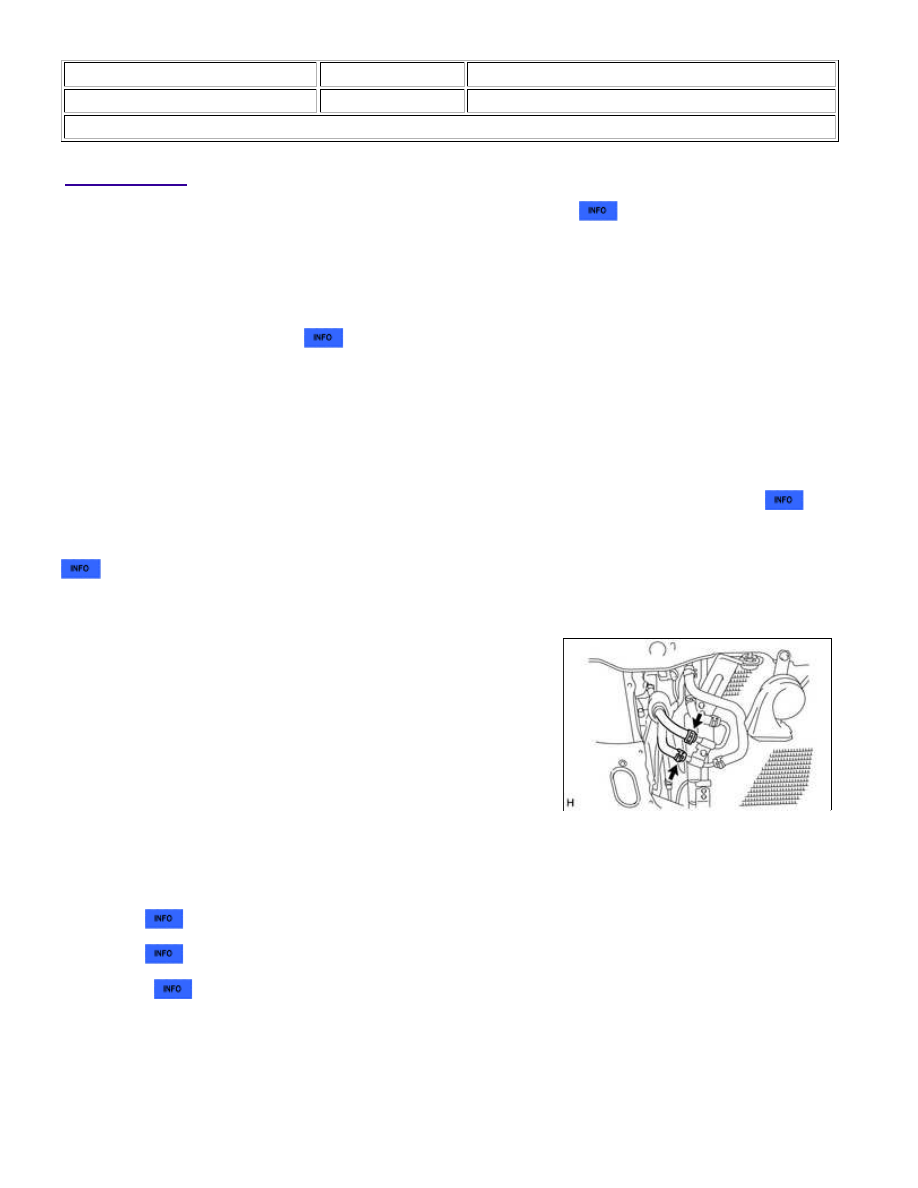

REMOVAL

1. RECOVER REFRIGERANT FROM REFRIGERATION SYSTEM

2. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.

3. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to disable the

SRS system.

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

4. REMOVE FRONT BUMPER COVER

5. DISCONNECT OIL COOLER HOSE (w/ Air Cooled Transmission Oil Cooler)

6. REMOVE RADIATOR ASSEMBLY

for 1UR-FE:

for 3UR-FE:

for 3UR-FBE:

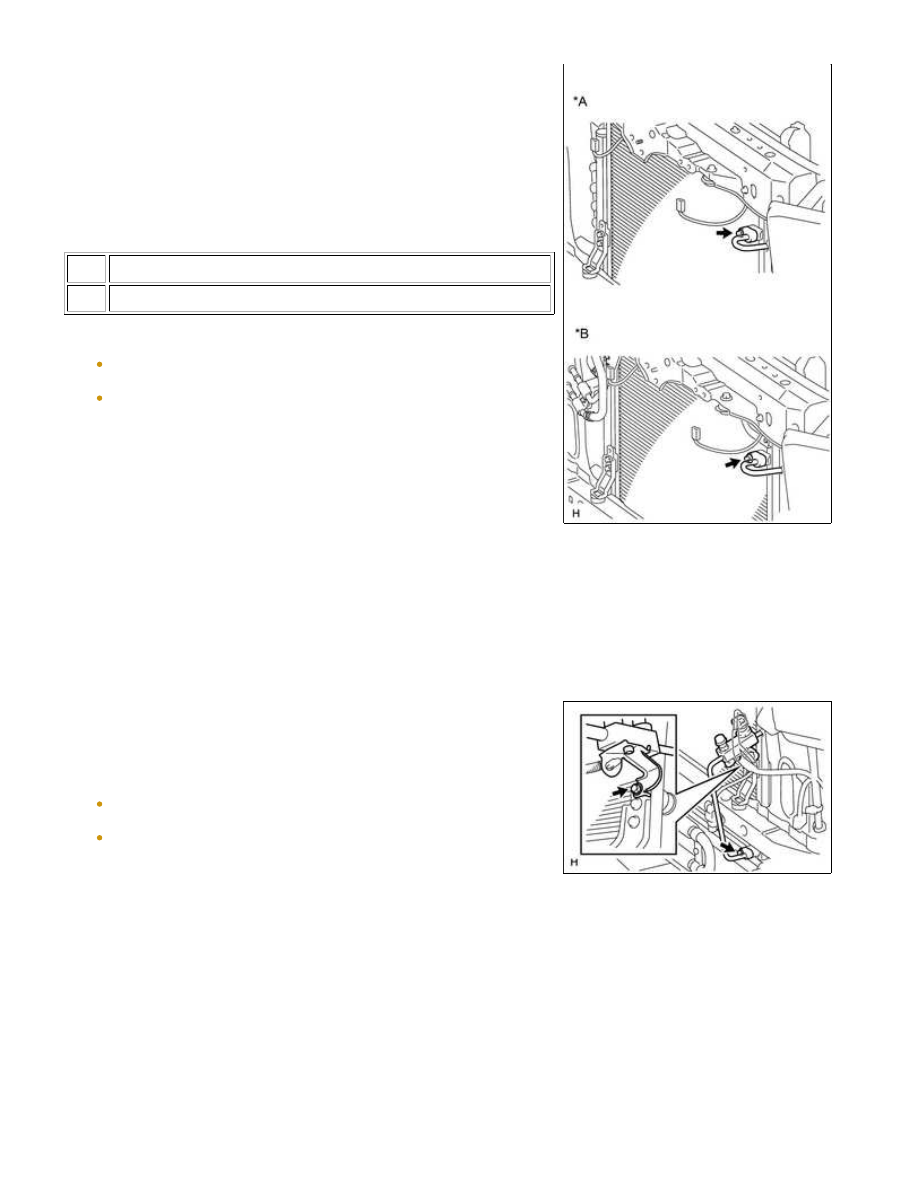

7. DISCONNECT NO. 1 COOLER REFRIGERANT DISCHARGE HOSE

AIR CONDITIONING: CONDENSER: REMOVAL; 2015 MY Tundra [0...

(a) Remove the bolt and disconnect the No. 1 cooler refrigerant

discharge hose from the cooler condenser assembly.

Text in Illustration

*A

w/o Air Cooled Transmission Oil Cooler

*B

w/ Air Cooled Transmission Oil Cooler

NOTICE:

NOTICE:

8. DISCONNECT AIR CONDITIONER TUBE ASSEMBLY

(a) Remove the 2 bolts and air conditioner tube assembly from the

cooler condenser assembly.

NOTICE:

NOTICE:

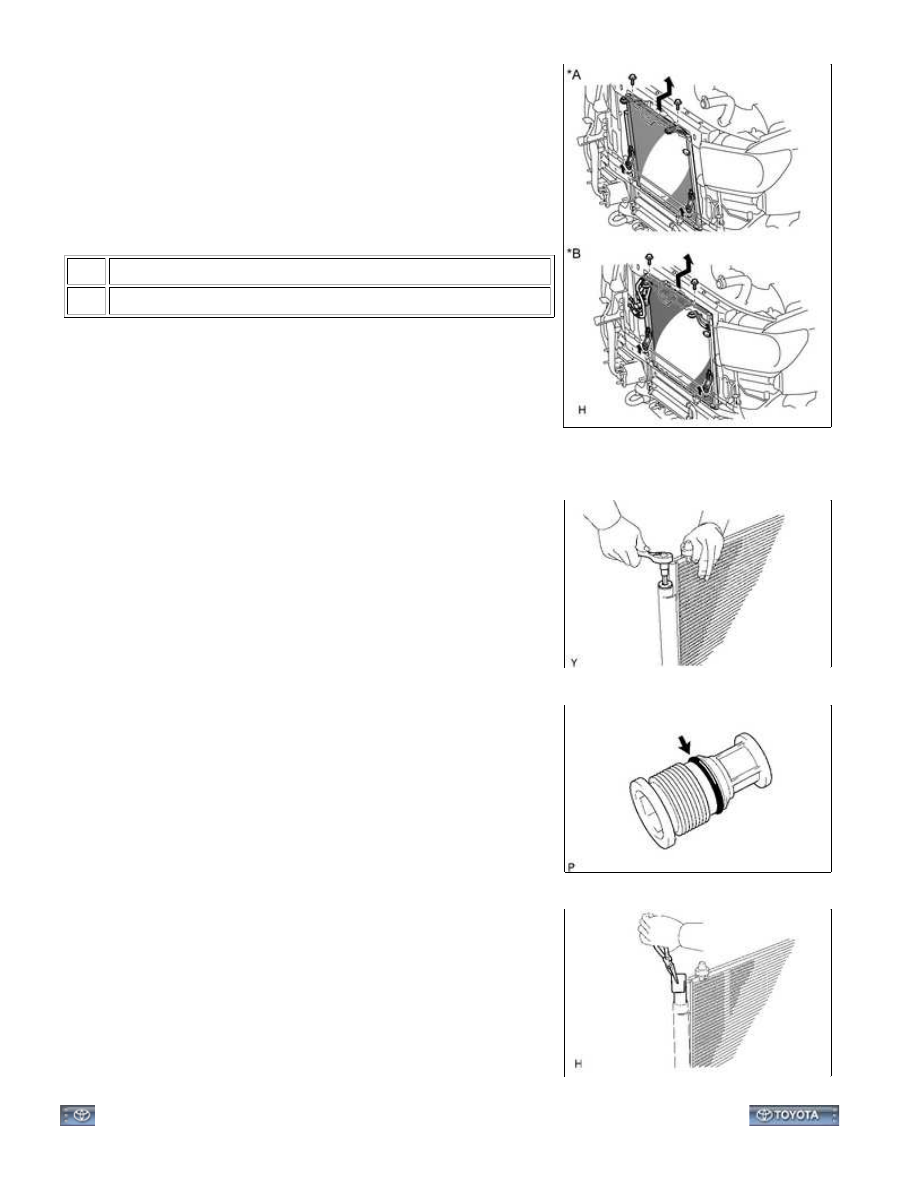

9. REMOVE COOLER CONDENSER ASSEMBLY

(a) Remove the 2 bolts.

AIR CONDITIONING: CONDENSER: REMOVAL; 2015 MY Tundra [0...

(b) Remove the cooler condenser assembly as shown in the

illustration.

Text in Illustration

*A

w/o Air Cooled Transmission Oil Cooler

*B

w/ Air Cooled Transmission Oil Cooler

10. REMOVE COOLER DRYER

(a) Using a 14 mm hexagon socket wrench, remove the cap from

the modulator.

(b) Remove the O-ring from the cap.

(c) Using pliers, remove the cooler dryer.

AIR CONDITIONING: CONDENSER: REMOVAL; 2015 MY Tundra [0...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM00000180404MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: CONDENSER: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

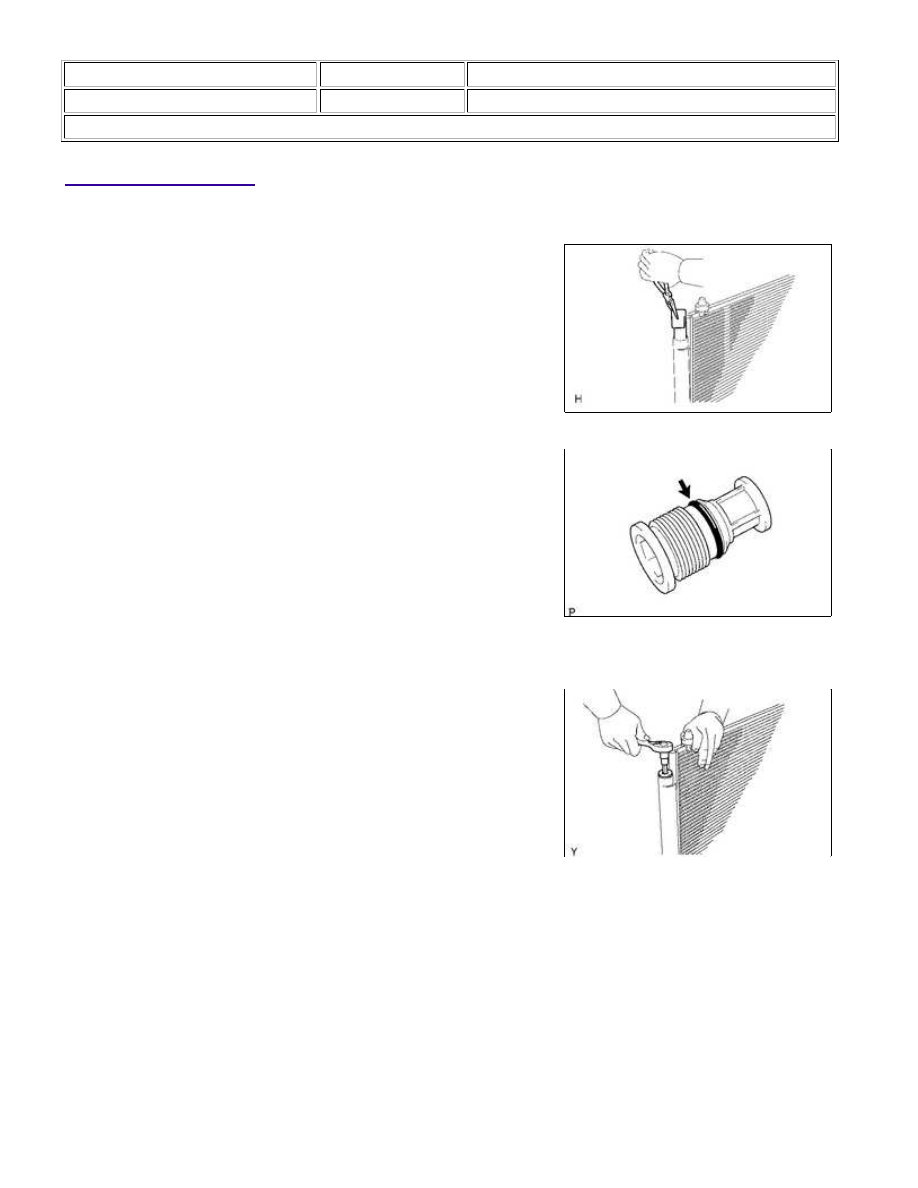

INSTALLATION

1. INSTALL COOLER DRYER

(a) Using pliers, install the cooler dryer.

Compressor oil:

ND-OIL 8 or equivalent

(c) Install the O-ring to the cap.

(d) Using a 14 mm hexagon socket wrench, install the cap to the

modulator.

Torque:

2.9 N·m {30 kgf·cm, 26in·lbf}

2. INSTALL COOLER CONDENSER ASSEMBLY

AIR CONDITIONING: CONDENSER: INSTALLATION; 2015 MY Tundr...
