Toyota Tundra (2015 year). Manual - part 2269

Last Modified: 9-16-2014

6.6 U

Doc ID: RM000002VX200TX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air Conditioning System): SYSTEM

DIAGRAM; 2015 MY Tundra [08/2014 -        ]

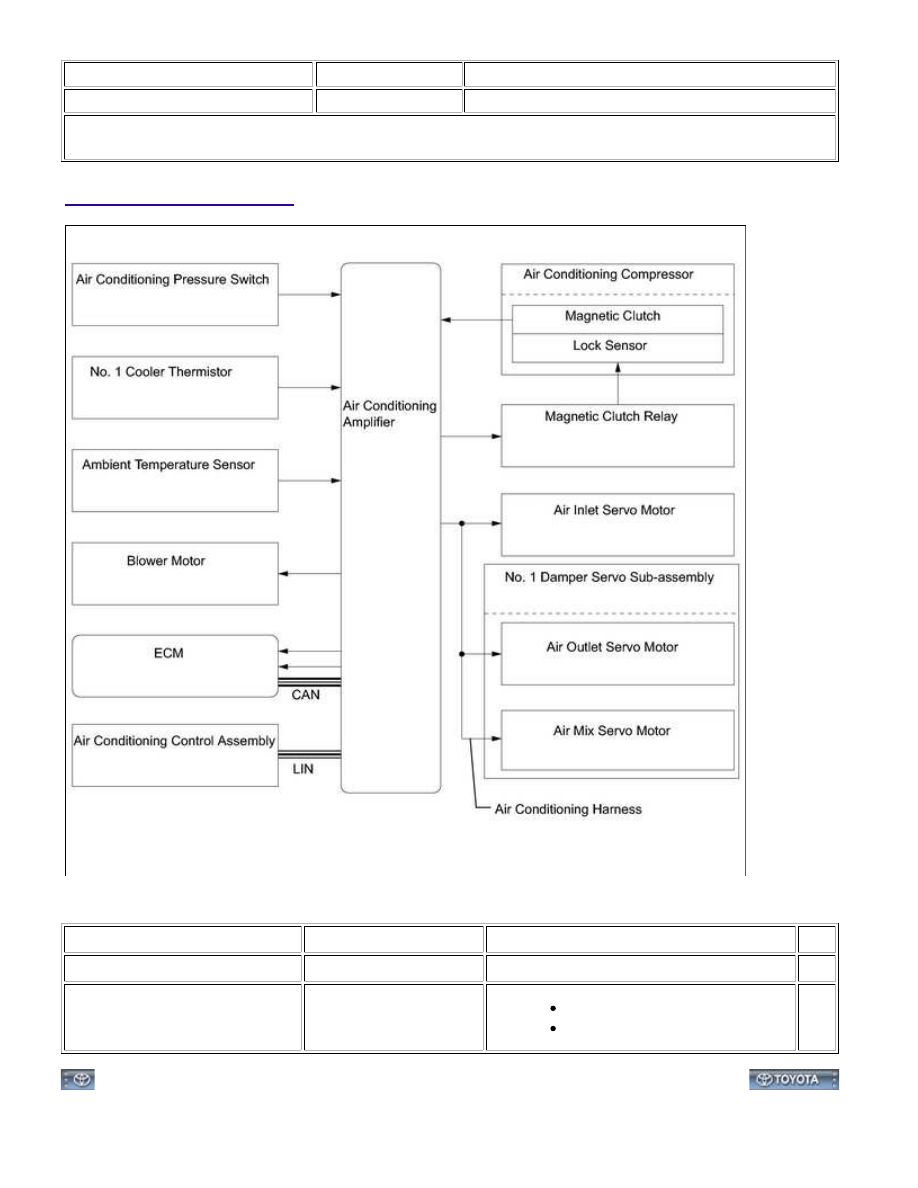

SYSTEM DIAGRAM

Communication table

SENDER

RECEIVER

SIGNAL

LINE

Air Conditioning Control Assembly Air Conditioning Amplifier Air conditioning control signal

LIN

ECM

Air Conditioning Amplifier

Engine speed

Engine coolant temperature signal

CAN

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM000002VX100RX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air Conditioning System): SYSTEM DESCRIPTION; 2015 MY Tundra [08/2014 -        ]

SYSTEM DESCRIPTION

1. GENERAL

(a) The air conditioning system has the following controls:

CONTROL

OUTLINE

Manual Control

The air conditioning amplifier controls the damper positions (air inlet control damper, air mix control damper and mode control damper)

MAX A/C

Control

When the temperature control switch is in the MAX A/C position, the air conditioning amplifier turns the compressor on and activates the

servo motor (air inlet) to set the air inlet control damper to the RECIRC position, improving the cooling efficiency.

Compressor

Control

The air conditioning amplifier compares the pulley speed signals, which are transmitted by the lock sensor located on the air conditioning

compressor, with the engine speed signals, which are transmitted by the ECM (crankshaft position sensor). When the air conditioning

amplifier determines that the pulley is locked, it turns off the magnetic clutch.

Self-Diagnosis

A DTC (Diagnostic Trouble Code) is stored in the memory when the air conditioning amplifier detects a problem with the air conditioning

system.

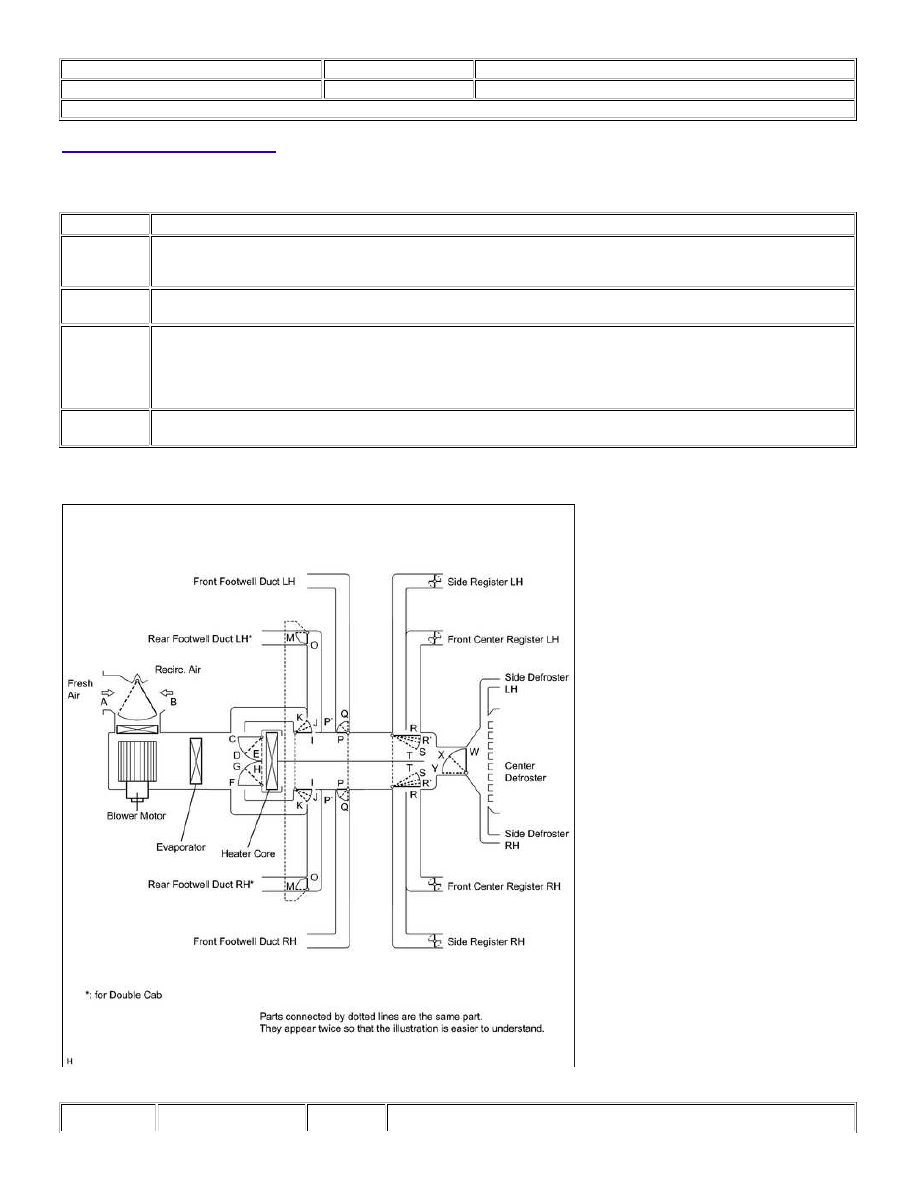

2. MODE POSITION AND DAMPER OPERATION (for Regular Cab and Double Cab)

(a) Mode Position and Damper Operation

OPERATION POSITION

DAMPER

OPERATION

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air...

DAMPER

POSITION

Air Inlet Control

Damper

FRESH

B

Brings in fresh air.

RECIRC

A

Recirculates internal air.

Air Mix Control

Damper

MAX COLD to MAX HOT

Temperature Setting

C - E

F - H

I - K

Air Outlet Control

Damper

FACE

O, P, T, W

M, P', S, W

M, Q, R', X

FOOT / DEF

M, P', R', Y'

DEF

O, P, R, Y

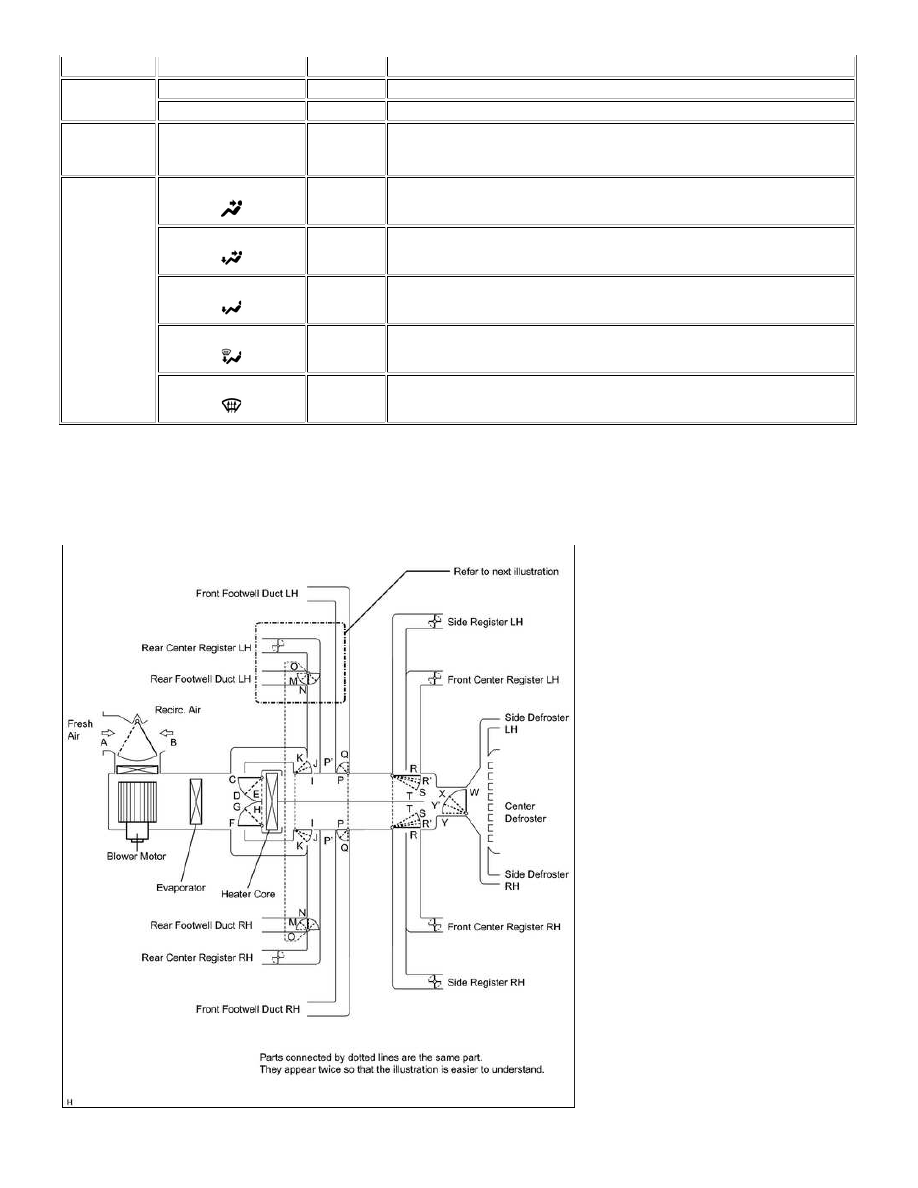

3. MODE POSITION AND DAMPER OPERATION (for CrewMax)

(a) Mode Position and Damper Operation

AIR CONDITIONING: AIR CONDITIONING SYSTEM (for Manual Air...

DAMPER

OPERATION POSITION

DAMPER

POSITION

OPERATION

Air Inlet Control

Damper

FRESH

B

Brings in fresh air.

RECIRC

A

Recirculates internal air.

Air Mix Control

Damper

MAX COLD to MAX HOT

Temperature Setting

C - E

F - H

I - K

Air Outlet Control

Damper

FACE

O, P, T, W

M, P', S, W

M, Q, R', X

FOOT / DEF

M, P', R', Y'

DEF

N, P, R, Y

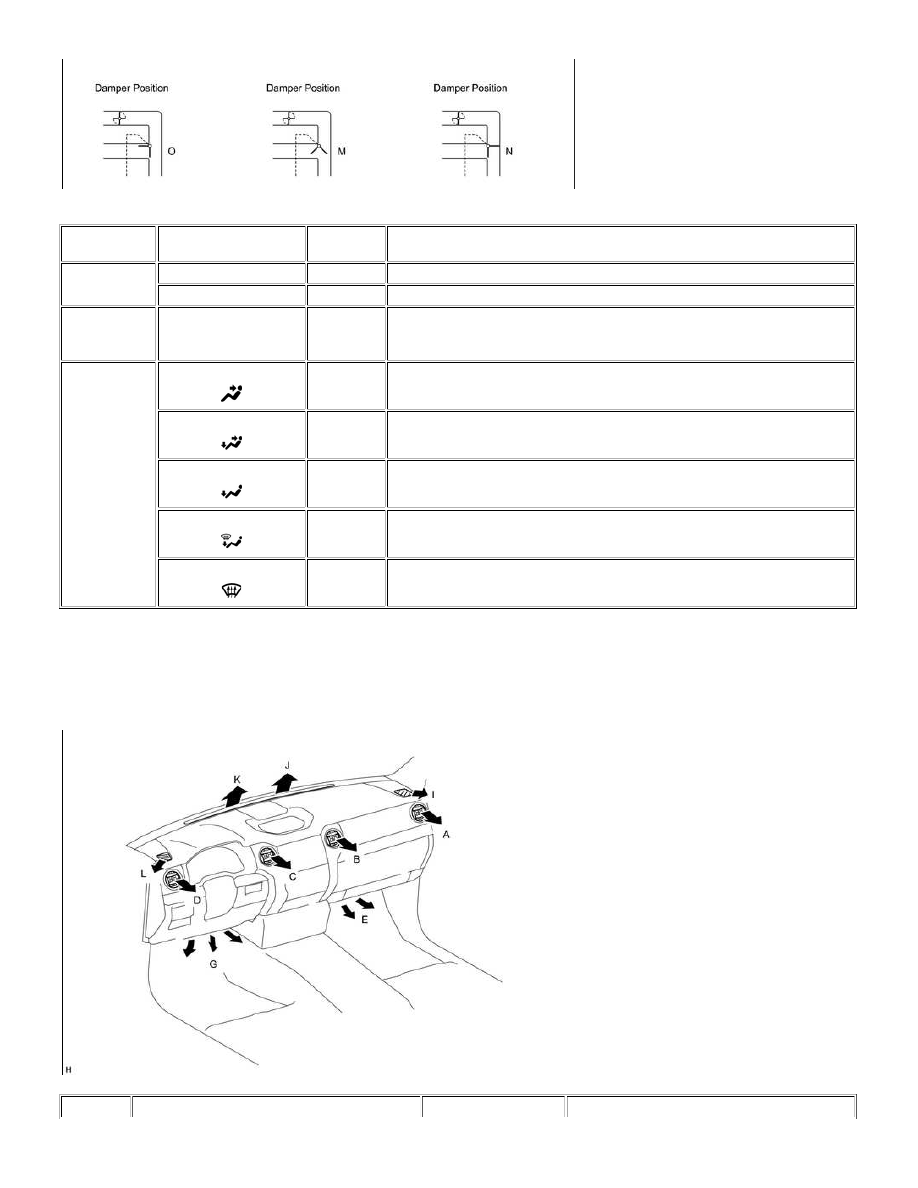

4. AIR OUTLETS AND AIRFLOW VOLUME (for Regular Cab)

(a) Air Outlets and Airflow Volume

INDICATION

FACE

FOOT

DEF
