Toyota Tundra (2015 year). Manual - part 2239

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VYE00OX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: AIR CONDITIONING AMPLIFIER: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal notice

before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to disable the

SRS system.

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

3. REMOVE FRONT DOOR SCUFF PLATE RH

for Regular Cab:

for Double Cab:

for CrewMax:

4. REMOVE COWL SIDE TRIM BOARD RH

for Regular Cab:

for Double Cab:

for CrewMax:

5. REMOVE INSTRUMENT SIDE PANEL RH

for Column Shift Type:

for Floor Shift Type:

6. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY RH

for Column Shift Type:

for Floor Shift Type:

7. REMOVE NO. 2 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY

for Column Shift Type:

for Floor Shift Type:

8. REMOVE LOWER INSTRUMENT PANEL

AIR CONDITIONING: AIR CONDITIONING AMPLIFIER: REMOVAL;...

for Column Shift Type:

for Floor Shift Type:

9. REMOVE LOWER NO. 2 INSTRUMENT PANEL AIRBAG ASSEMBLY

for Column Shift Type:

for Floor Shift Type:

10. REMOVE NO. 3 AIR DUCT SUB-ASSEMBLY

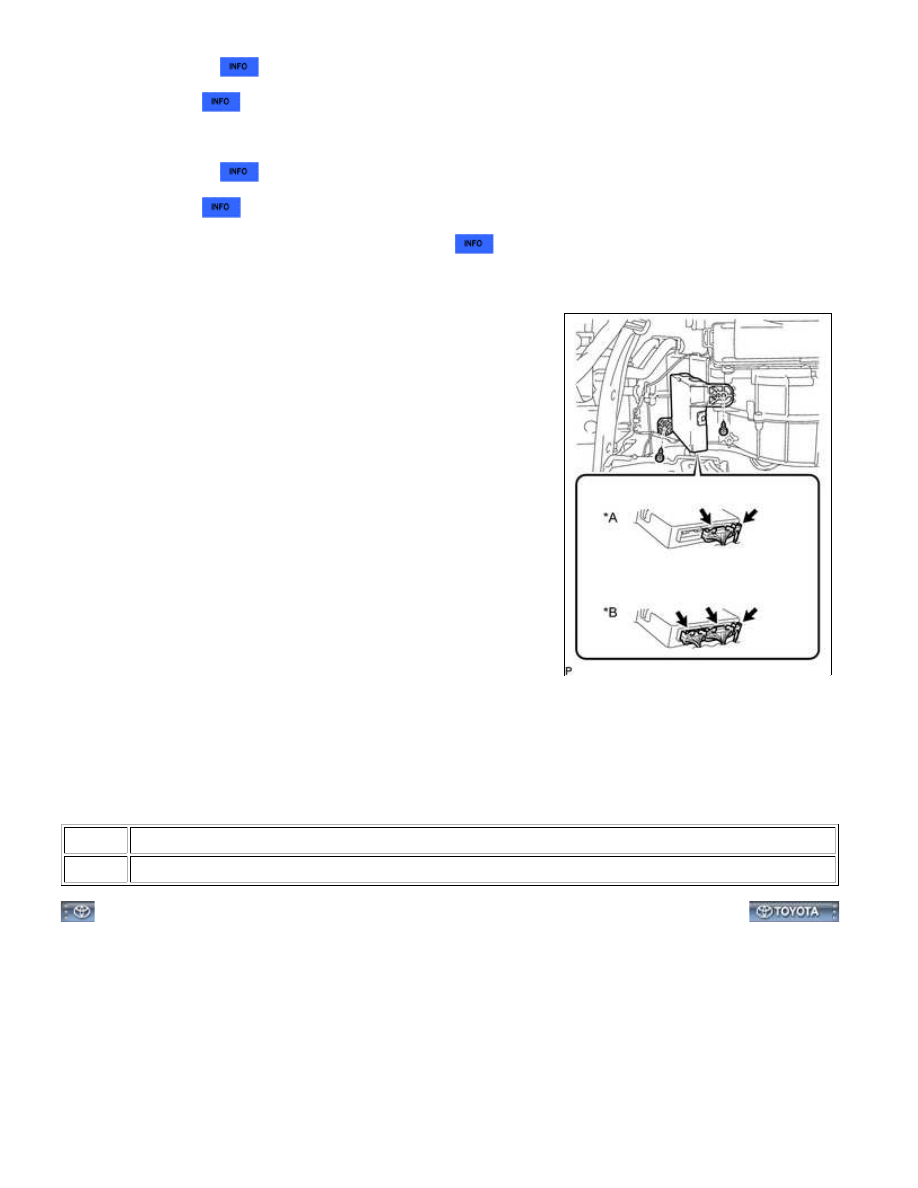

11. REMOVE AIR CONDITIONING AMPLIFIER ASSEMBLY

(a) for Manual Air Conditioning System:

Disconnect the 2 connectors.

(b) for Automatic Air Conditioning System:

Disconnect the 3 connectors.

(c) Remove the 2 screws and air conditioning amplifier assembly.

Text in Illustration

*A

for Manual Air Conditioning System

*B

for Automatic Air Conditioning System

AIR CONDITIONING: AIR CONDITIONING AMPLIFIER: REMOVAL;...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VYC00OX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: AIR CONDITIONING: AIR CONDITIONING AMPLIFIER: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL AIR CONDITIONING AMPLIFIER ASSEMBLY

(a) Install the air conditioning amplifier assembly with the 2 screws.

(b) for Manual Air Conditioning System:

Connect the 2 connectors.

(c) for Automatic Air Conditioning System:

Connect the 3 connectors.

2. INSTALL NO. 3 AIR DUCT SUB-ASSEMBLY

3. INSTALL LOWER NO. 2 INSTRUMENT PANEL AIRBAG ASSEMBLY

for Column Shift Type:

for Floor Shift Type:

4. INSTALL LOWER INSTRUMENT PANEL

for Column Shift Type:

for Floor Shift Type:

5. INSTALL NO. 2 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY

for Column Shift Type:

for Floor Shift Type:

6. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY RH

for Column Shift Type:

for Floor Shift Type:

7. INSTALL INSTRUMENT SIDE PANEL RH

for Column Shift Type:

for Floor Shift Type:

8. INSTALL COWL SIDE TRIM BOARD RH

for Regular Cab:

for Double Cab:

for CrewMax:

9. INSTALL FRONT DOOR SCUFF PLATE RH

AIR CONDITIONING: AIR CONDITIONING AMPLIFIER: INSTALLA...

for Regular Cab:

for Double Cab:

for CrewMax:

10. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NOTICE:

When disconnecting the cable, some systems need to be initialized after the cable is reconnected



.

11. CHECK SRS WARNING LIGHT

AIR CONDITIONING: AIR CONDITIONING AMPLIFIER: INSTALLA...
