Toyota Tundra (2015 year). Manual - part 2166

Last Modified: 9-16-2014

6.6 R

Doc ID: RM0000027QF01PX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL SYSTEM (w/ Jam Protection Function):

PARTS LOCATION; 2015 MY Tundra [08/2014 -        ]

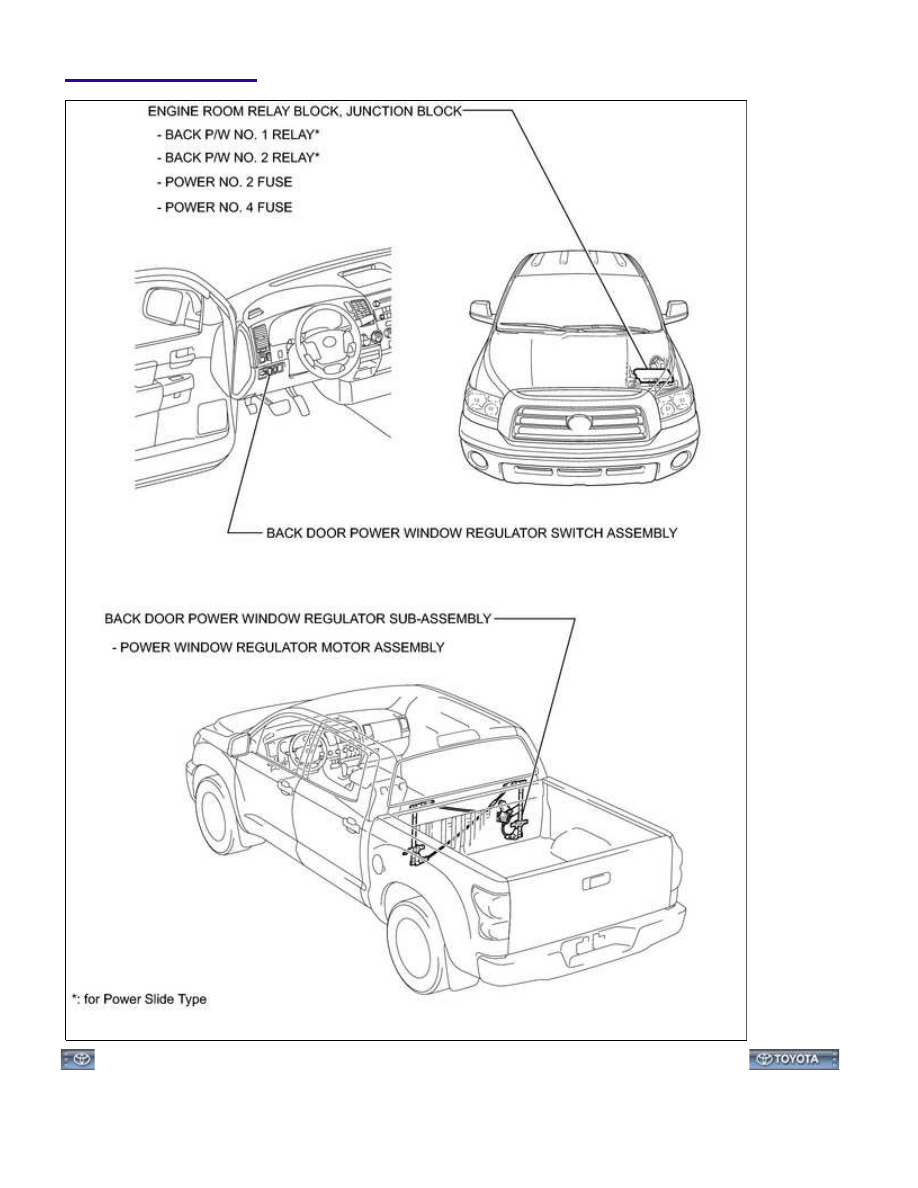

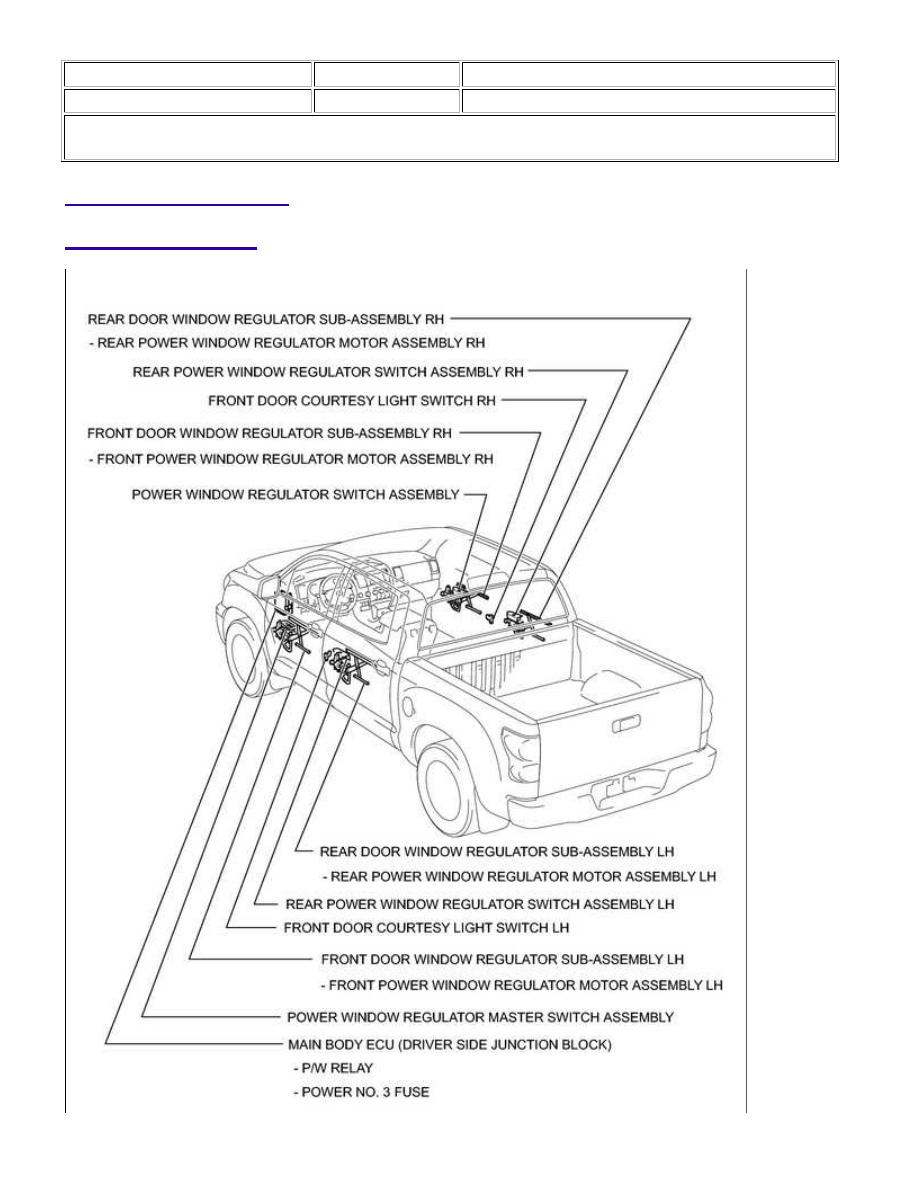

PARTS LOCATION

ILLUSTRATION

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

ILLUSTRATION

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

Last Modified: 9-16-2014

6.6 U

Doc ID: RM0000027QK02OX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL SYSTEM (w/ Jam Protection Function):

SYSTEM DIAGRAM; 2015 MY Tundra [08/2014 -        ]

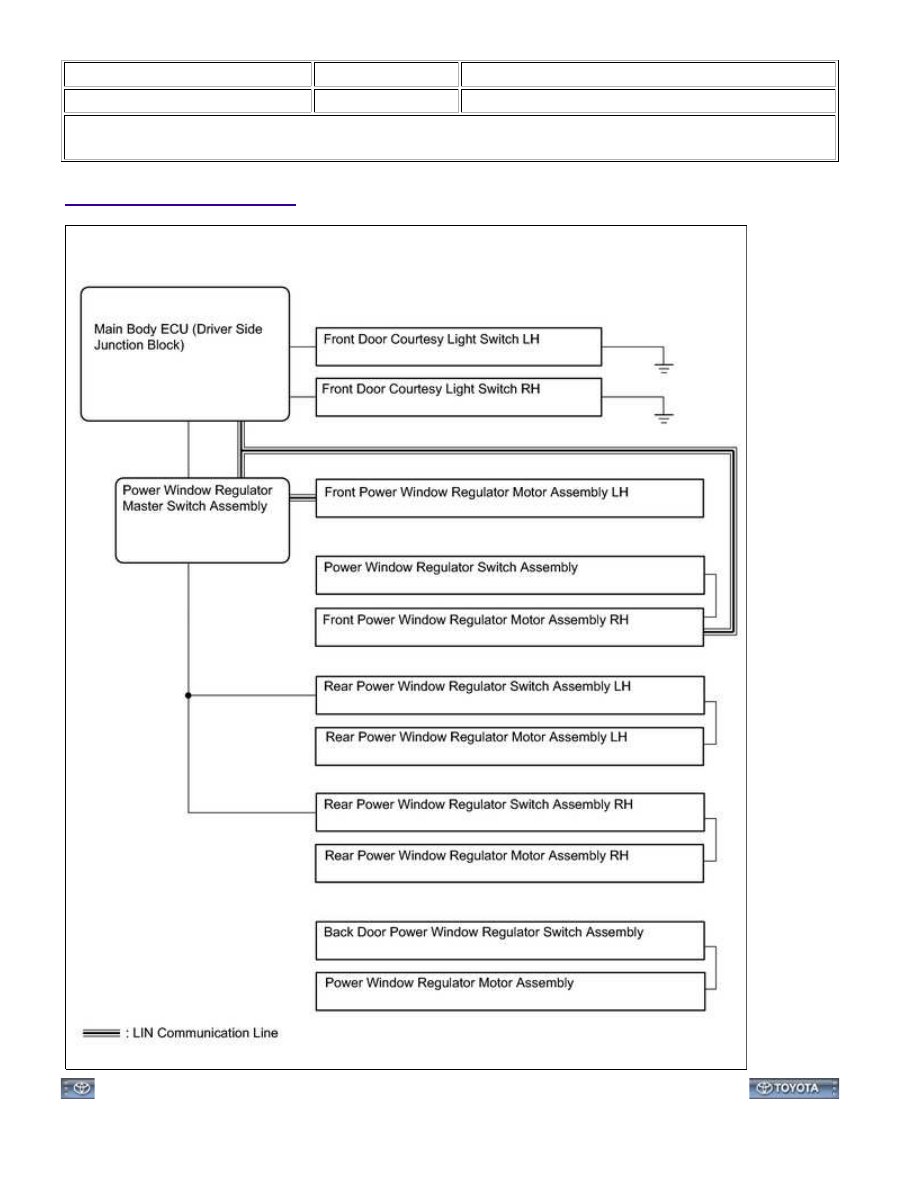

SYSTEM DIAGRAM

WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL ...

Last Modified: 9-16-2014

6.6 D

Doc ID: RM0000027QH02QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: POWER WINDOW CONTROL SYSTEM (w/ Jam Protection Function):

SYSTEM DESCRIPTION; 2015 MY Tundra [08/2014 -        ]

SYSTEM DESCRIPTION

1. POWER WINDOW CONTROL SYSTEM DESCRIPTION

The power window control system controls the power window UP/DOWN function using the power

side door and rear doors.

window regulator motor.

An ECU is built into the power window regulator motor for the driver and front passenger side.

The power window control system (for back window glass) controls the power window UP/DOWN

function using the power window regulator motor.

OUTLINE

Master Switch

Controls power window operation for all windows.

When window lock switch is set to lock position, window

operation will only be possible with driver side switch.

Power Window Switch

Located on front passenger side door and rear doors.

Each power window regulator switch controls power window

operations for its respective window.

Power Window Regulator Motor

Each power window switch controls power window

operations for its respective window.

Receives power window regulator switch signals and

activates motor to change window position.

Uses Hall-IC in regulator motor with ECU to detect window

position and jamming.*

Back Door Power Window Regulator

Switch

Controls power window operation for back window glass.

Back Door Power Window Regulator

Motor (for Back Window Glass)

Receives back door power window regulator switch signals and

activates motor to change window position.

*: for Driver and Front Passenger Side

3. SYSTEM FUNCTION
