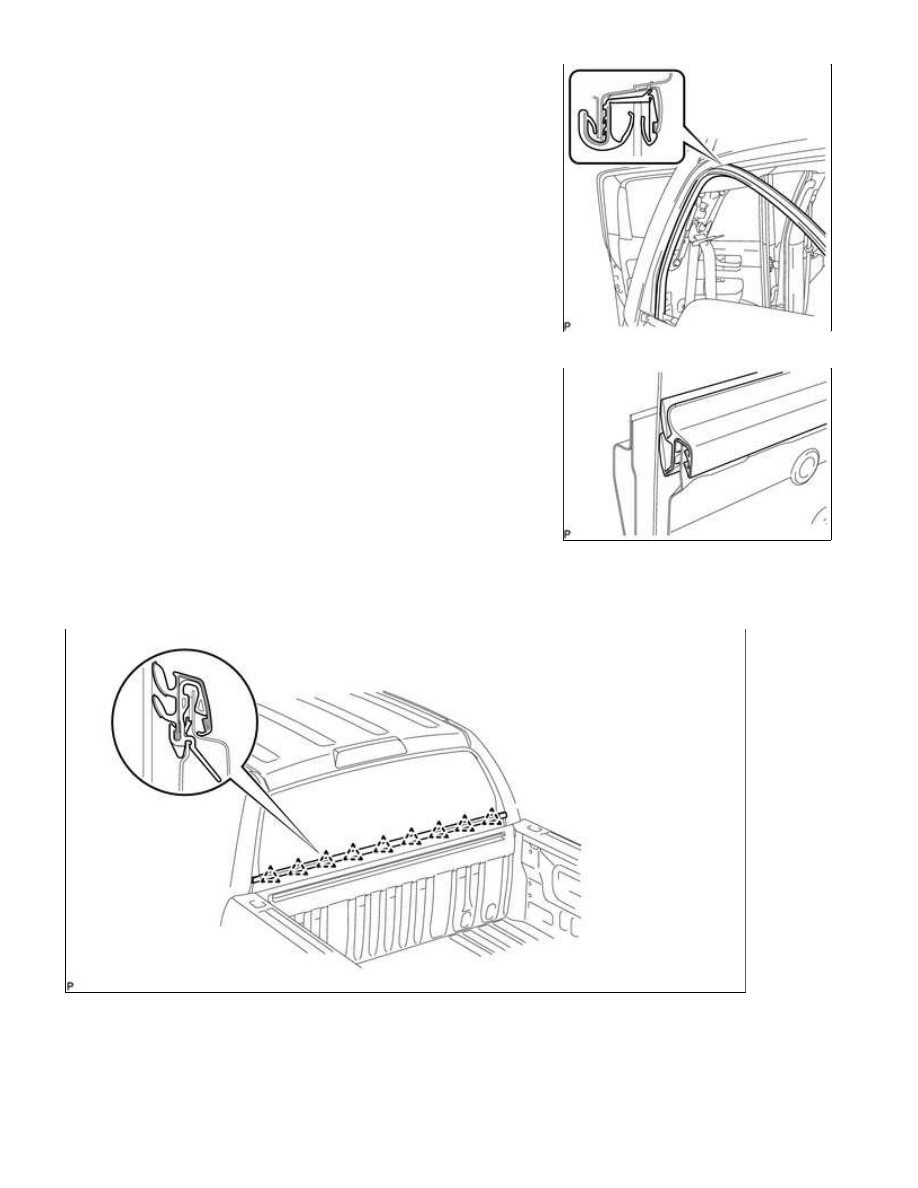

7. INSTALL BACK DOOR GLASS RUN

(a) Install the glass run.

8. INSTALL INNER BACK DOOR GLASS WEATHERSTRIP

(a) Install the inner weatherstrip.

9. INSTALL OUTER BACK DOOR GLASS WEATHERSTRIP ASSEMBLY

(a) Install the outer weatherstrip with the 9 clips.

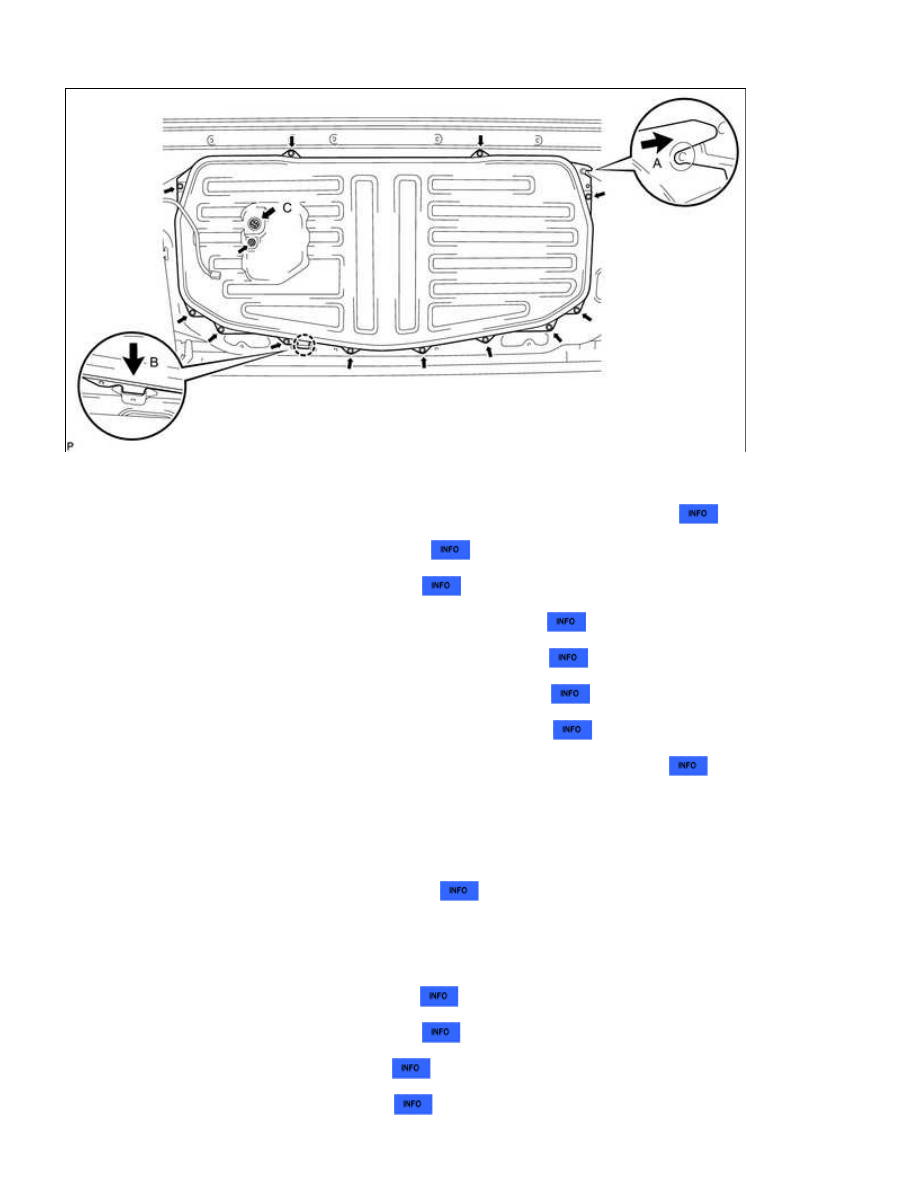

10. INSTALL BACK DOOR SERVICE HOLE COVER

(a) Slide the cover to the right to engage the retainer labeled A.

(b) Attach the claw labeled B to the body.

(c) Install the 12 bolts and nut.

WINDSHIELD / WINDOWGLASS: BACK WINDOW GLASS (for C...

(d) Install the back window regulator connector labeled C.

11. INSTALL ROOF HEADLINING ASSEMBLY

.

12. INSTALL NO. 1 ROOM LIGHT ASSEMBLY

13. INSTALL ASSIST GRIP SUB-ASSEMBLY

14. INSTALL FRONT QUARTER TRIM PANEL ASSEMBLY LH

15. INSTALL FRONT QUARTER TRIM PANEL ASSEMBLY RH

16. INSTALL LOWER QUARTER TRIM PANEL ASSEMBLY LH

17. INSTALL LOWER QUARTER TRIM PANEL ASSEMBLY RH

18. INSTALL FRONT SHOULDER BELT ANCHOR PLATE SUB-ASSEMBLY LH

19. INSTALL FRONT SHOULDER BELT ANCHOR PLATE SUB-ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

20. INSTALL NO. 1 BOX SPEAKER ASSEMBLY

21. INSTALL REAR DOOR OPENING TRIM WEATHERSTRIP LH

22. INSTALL REAR DOOR OPENING TRIM WEATHERSTRIP RH

23. INSTALL REAR DOOR SCUFF PLATE LH

24. INSTALL REAR DOOR SCUFF PLATE RH

25. INSTALL REAR SEAT ASSEMBLY LH

26. INSTALL REAR SEAT ASSEMBLY RH

WINDSHIELD / WINDOWGLASS: BACK WINDOW GLASS (for C...

27. INSTALL REAR ROOF DRIP SIDE FINISH MOULDING LH

28. INSTALL REAR ROOF DRIP SIDE FINISH MOULDING RH

HINT:

Use the same procedures described for the LH side.

29. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

WINDSHIELD / WINDOWGLASS: BACK WINDOW GLASS (for C...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM00000304H00MX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: WINDSHIELD / WINDOWGLASS: BACK WINDOW GLASS (for Regular Cab and Double Cab):

COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

WINDSHIELD / WINDOWGLASS: BACK WINDOW GLASS (for Re...
