Toyota Tundra (2015 year). Manual - part 2120

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002N9G02UX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: MIRROR: OUTER REAR VIEW MIRROR GLASS: REMOVAL; 2015 MY Tundra [08/2014 -        ]

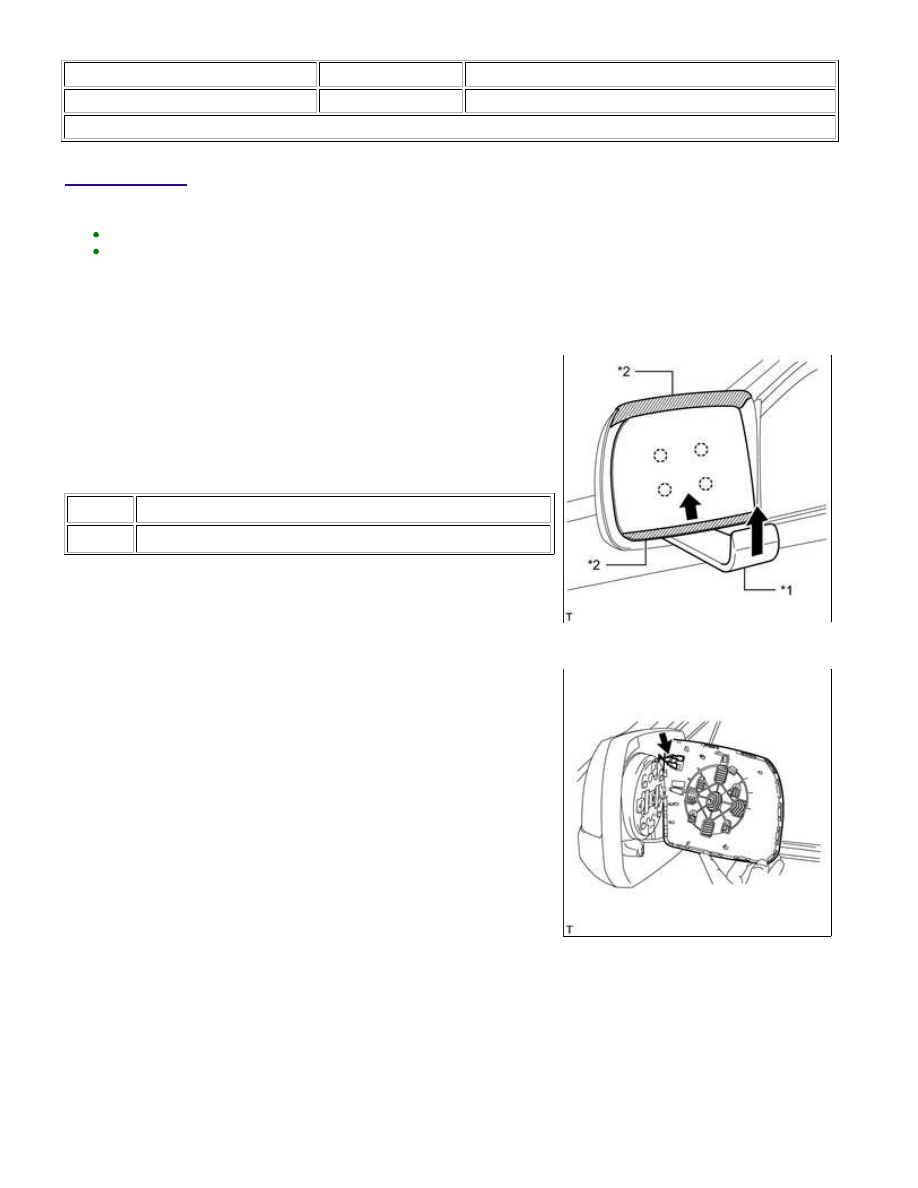

REMOVAL

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. REMOVE OUTER REAR VIEW MIRROR SUB-ASSEMBLY LH

view mirror sub-assembly LH upwards as shown in the

illustration. Slide the outer rear view mirror sub-assembly LH

upwards to detach the 4 claws, and then remove the outer rear

view mirror sub-assembly LH.

Text in Illustration

*1

Moulding Remover D

*2

Protective Tape

HINT:

Apply protective tape to the outer rear view mirror assembly LH

to prevent it from being damaged.

(c) w/ Mirror Heater:

Disconnect the 2 connectors and remove the outer rear view

mirror sub-assembly LH.

MIRROR: OUTER REAR VIEW MIRROR GLASS: REMOVAL; 201...

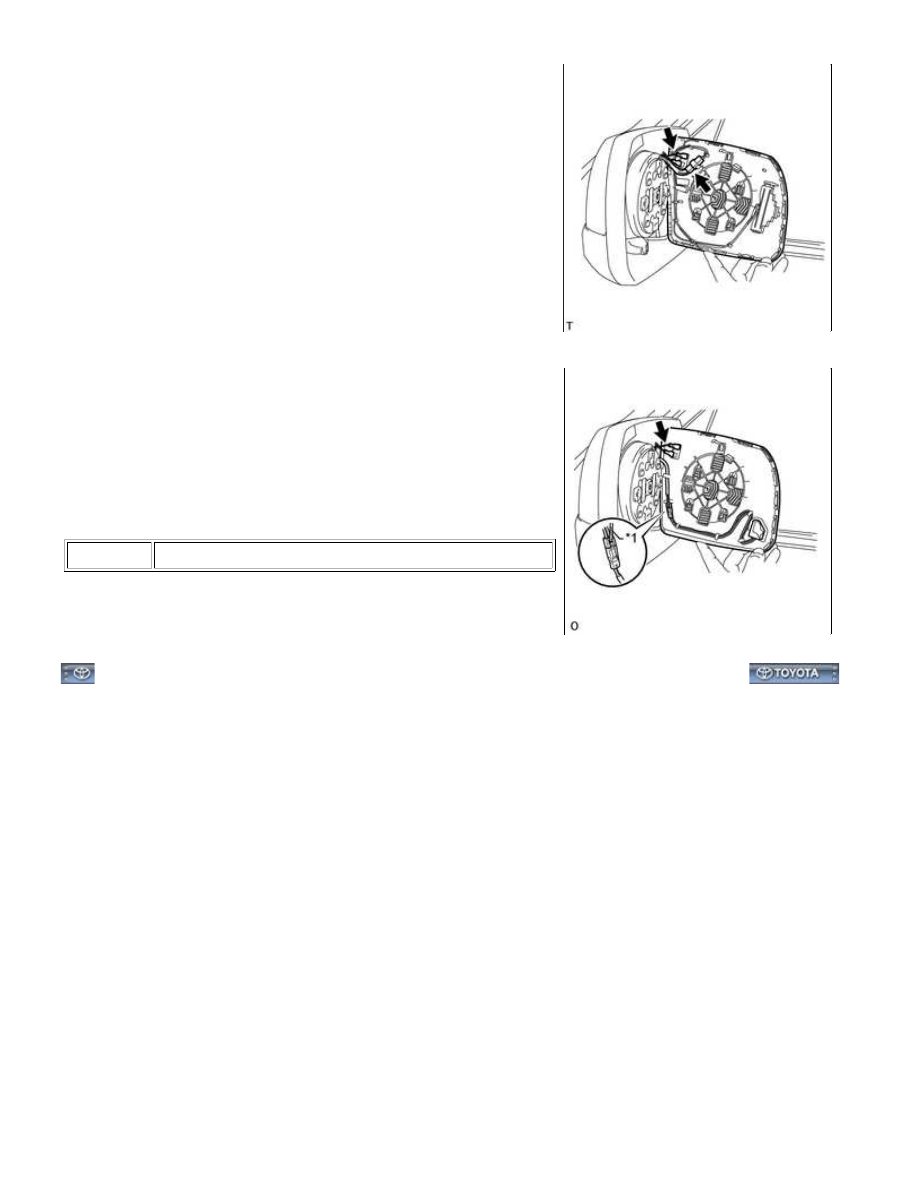

(d) w/ Retract Mirror:

Disconnect the 3 connectors and remove the outer rear view

mirror sub-assembly LH.

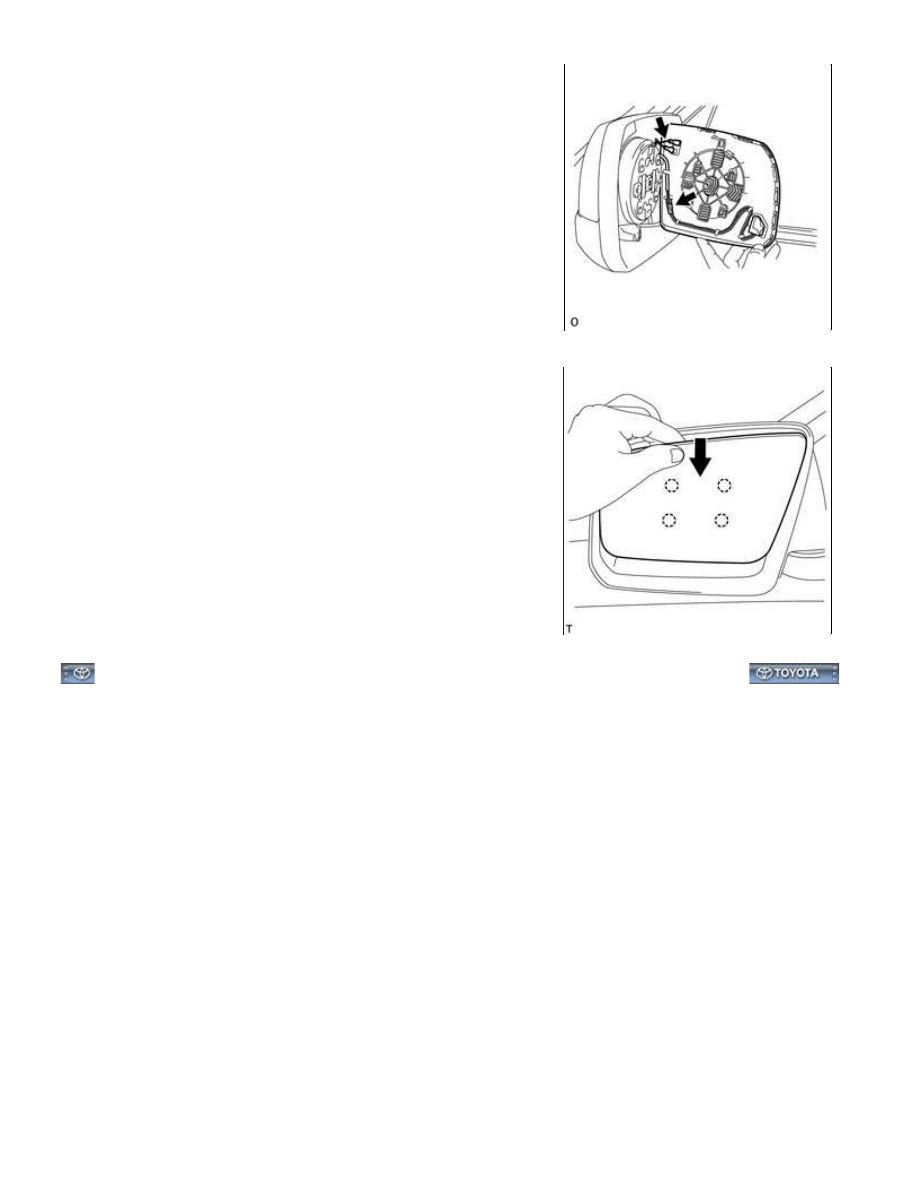

(e) w/ Blind Spot Monitor:

Using a screwdriver, disconnect the 3 connectors and remove the

outer rear view mirror sub-assembly LH.

Text in Illustration

*1

Protective Tape

MIRROR: OUTER REAR VIEW MIRROR GLASS: REMOVAL; 201...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002N9E02UX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: MIRROR: OUTER REAR VIEW MIRROR GLASS: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

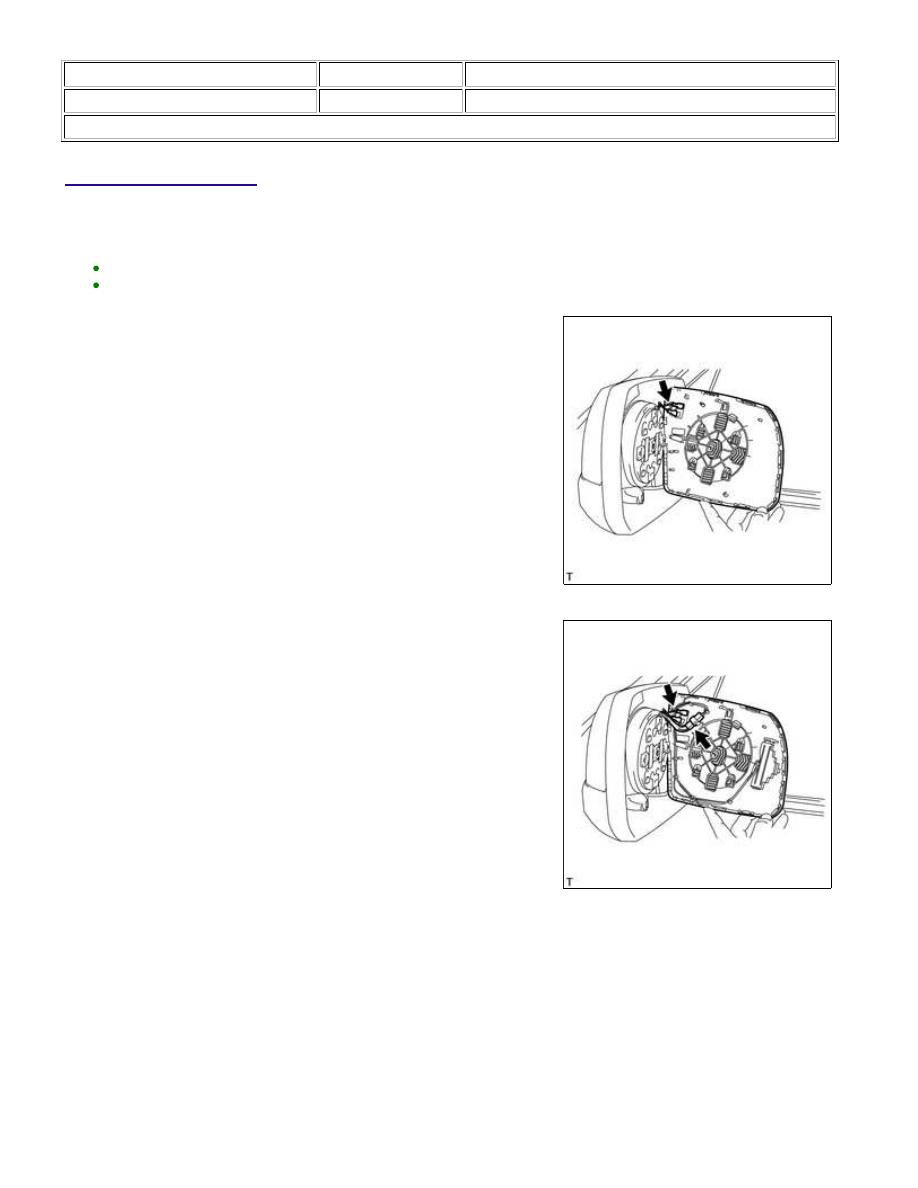

INSTALLATION

1. INSTALL OUTER REAR VIEW MIRROR SUB-ASSEMBLY LH

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

(a) w/ Mirror Heater:

Connect the 2 connectors.

(b) w/ Retract Mirror:

Connect the 3 connectors.

MIRROR: OUTER REAR VIEW MIRROR GLASS: INSTALLATION;...

(c) w/ Blind Spot Monitor:

Connect the 3 connectors.

(d) Attach the 4 claws to install the outer rear view mirror

sub-assembly LH.

NOTICE:

Push the mirror downward until a "snap" sound is heard.

MIRROR: OUTER REAR VIEW MIRROR GLASS: INSTALLATION;...
