Toyota Tundra (2015 year). Manual - part 211

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000000SS609IX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE CONTROL: STEERING ANGLE SENSOR: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL STEERING ANGLE SENSOR

2. INSTALL SPIRAL CABLE SUB-ASSEMBLY

3. INSTALL UPPER STEERING COLUMN COVER

4. INSTALL LOWER STEERING COLUMN COVER

5. ADJUST SPIRAL CABLE

6. INSTALL STEERING WHEEL ASSEMBLY

7. INSTALL STEERING PAD

8. INSTALL LOWER NO. 3 STEERING WHEEL COVER

9. INSTALL LOWER NO. 2 STEERING WHEEL COVER

10. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

11. CHECK SRS WARNING LIGHT

(a) Check the SRS warning light



.

BRAKE CONTROL: STEERING ANGLE SENSOR: INSTALLATION;...

Last Modified: 9-16-2014

6.6 G

Doc ID: RM00000307I01JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

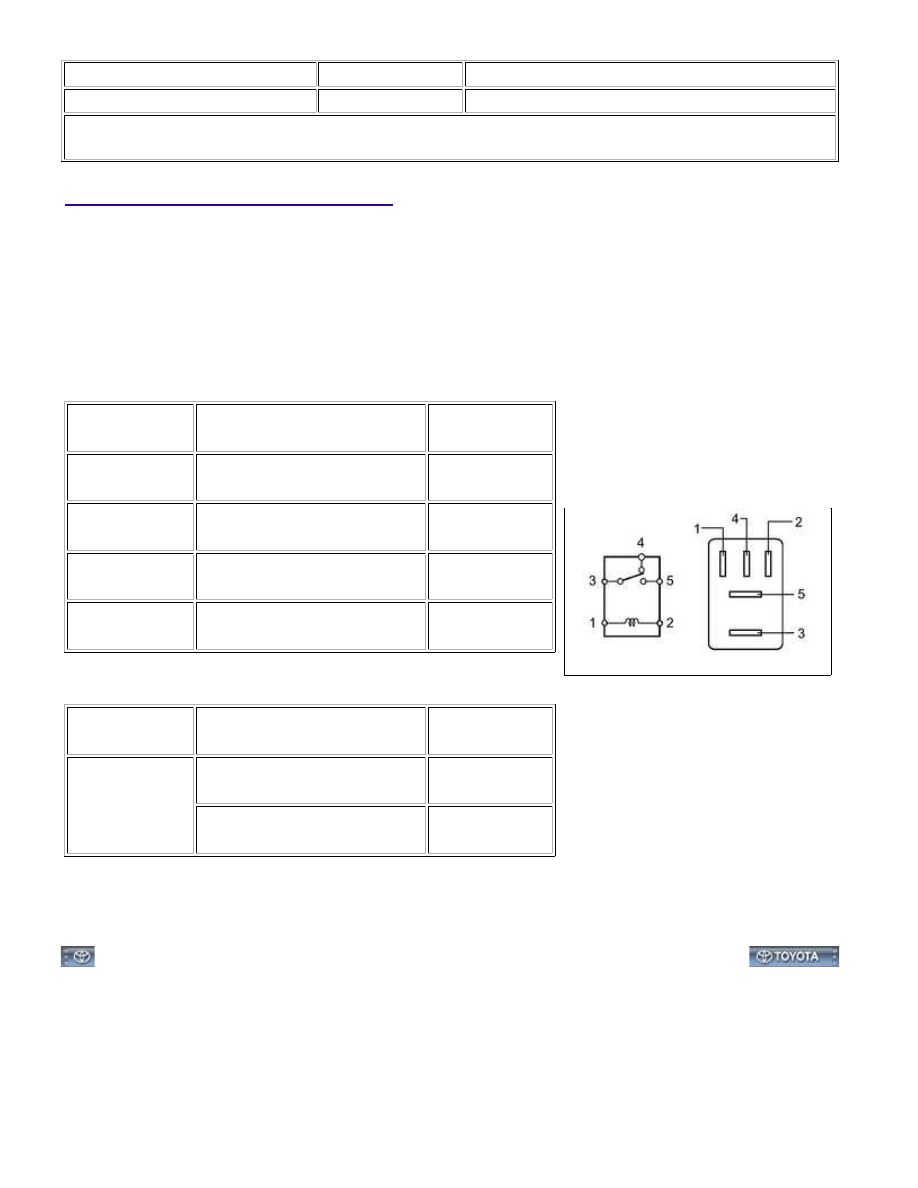

Title: BRAKE CONTROL: STOP LIGHT CONTROL RELAY: ON-VEHICLE INSPECTION; 2015 MY Tundra [08/2014 -

       ]

ON-VEHICLE INSPECTION

1. CHECK STOP LIGHT CONTROL RELAY

(a) Remove the stop light control relays (BRK NO. 1 and BRK NO. 2) from the engine room relay block.

(b) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

for BRK NO. 1

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

3 - 4

When battery voltage is not

applied to terminals 1 and 2

10 kΩ or higher

3 - 5

When battery voltage is not

applied to terminals 1 and 2

Below 1 Ω

3 - 4

When battery voltage is applied

to terminals 1 and 2

10 kΩ or higher

3 - 5

When battery voltage is applied

to terminals 1 and 2

Below 1 Ω

for BRK NO. 2

TESTER

CONNECTION

CONDITION

SPECIFIED

CONDITION

3 - 4

When battery voltage is not

applied to terminals 1 and 2

10 kΩ or higher

When battery voltage is applied

to terminals 1 and 2

Below 1 Ω

If the result is not as specified, replace the relay.

(c) Install the stop light control relays (BRK NO. 1 and BRK NO. 2).

BRAKE CONTROL: STOP LIGHT CONTROL RELAY: ON-VEHICL...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000001WZ1045X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

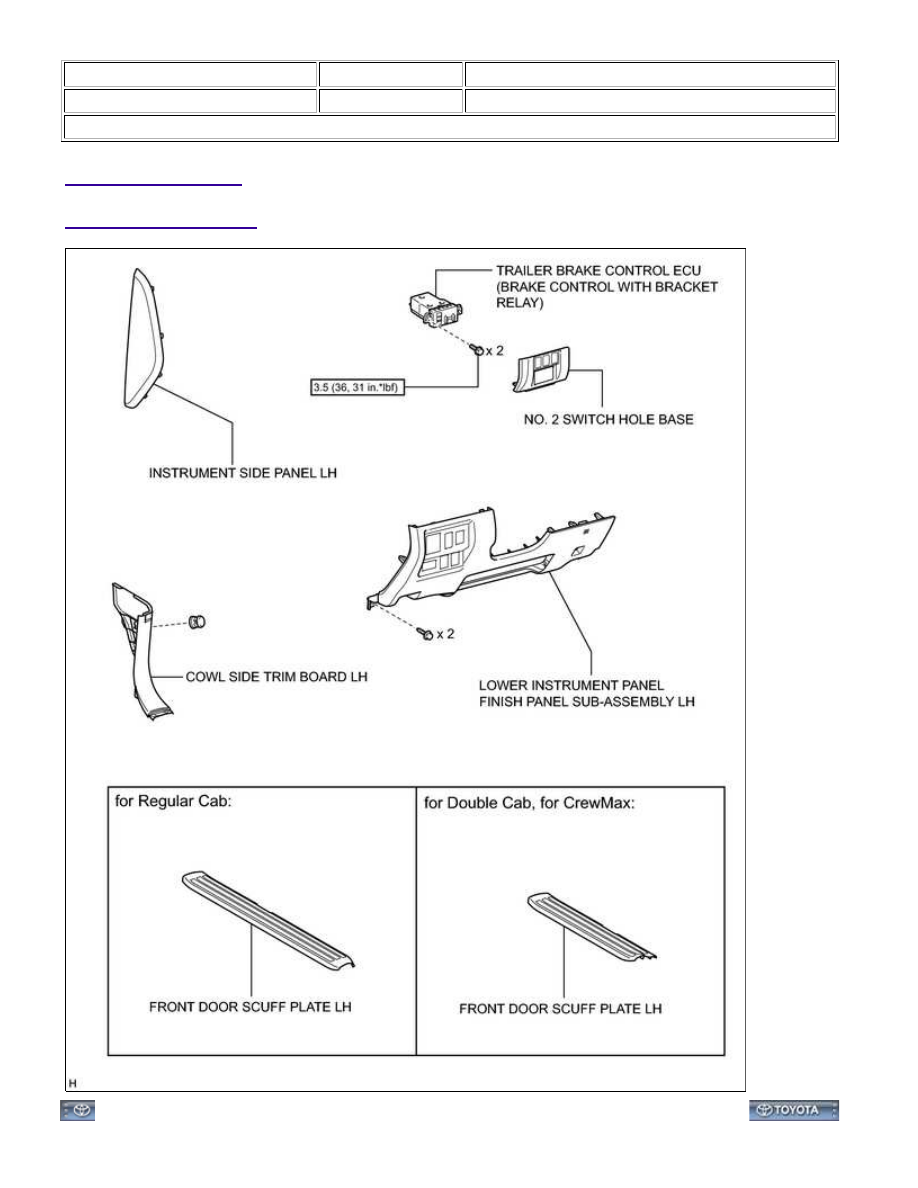

Title: BRAKE CONTROL: TRAILER BRAKE CONTROL ECU: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

BRAKE CONTROL: TRAILER BRAKE CONTROL ECU: COMPO...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001WZ204SX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

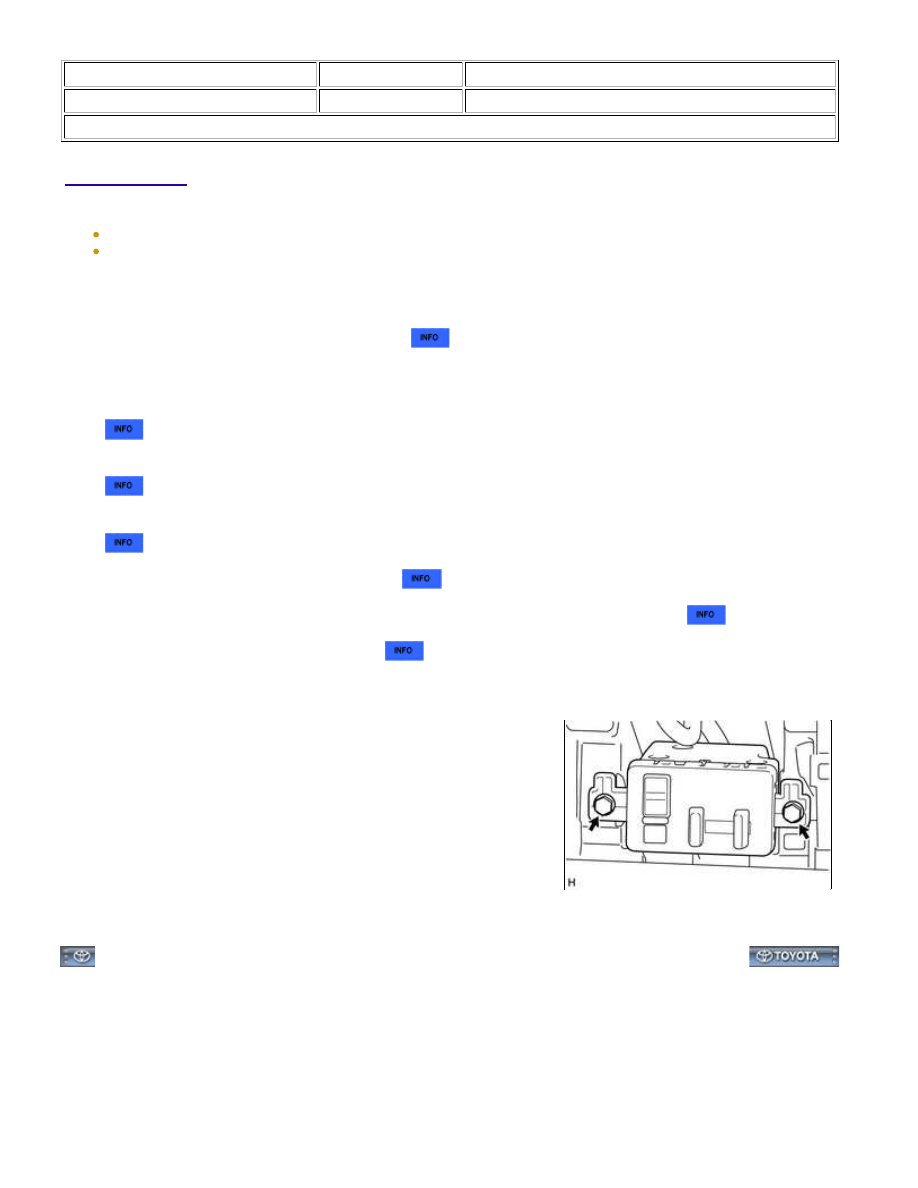

Title: BRAKE CONTROL: TRAILER BRAKE CONTROL ECU: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

NOTICE:

When replacing the trailer brake control ECU, the stored gain value is reset.
Before replacing the trailer brake control ECU, record the set gain value.

HINT:

After replacing the trailer brake control ECU, the gain value is set to 5.0 (initial value).

1. REMOVE INSTRUMENT SIDE PANEL LH

2. REMOVE FRONT DOOR SCUFF PLATE LH

(a) for Double Cab:

(b) for CrewMax:

(c) for Regular Cab:

3. REMOVE COWL SIDE TRIM BOARD LH

4. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

5. REMOVE NO. 2 SWITCH HOLE BASE

6. REMOVE TRAILER BRAKE CONTROL ECU (BRAKE CONTROL WITH BRACKET RELAY)

(a) Remove the 2 bolts and trailer brake control ECU (brake control

with bracket relay).

(b) Disconnect the connector.

BRAKE CONTROL: TRAILER BRAKE CONTROL ECU: REMOVAL...
