OK

Standard resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED CONDITION

J50-5 (CCTY) - DD-46

Always

Below 1 Ω

J50-7 (E) - Body ground

J50-5 (CCTY) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

7.

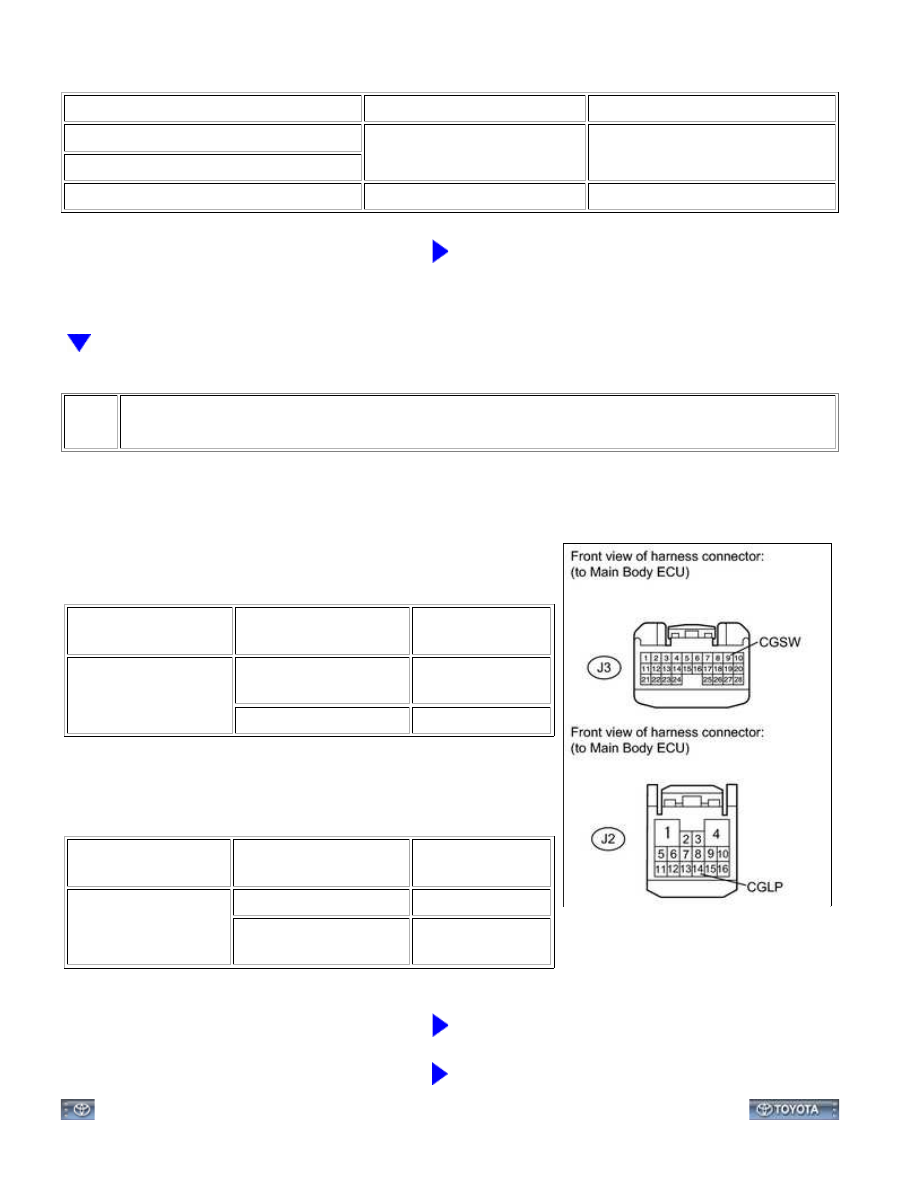

CHECK HARNESS AND CONNECTOR (MAIN BODY ECU - BATTERY AND BODY GROUND)

(a) Disconnect the J2 and J3 ECU connectors.

(b) Measure the voltage according to the value(s) in the table

below.

Standard voltage:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

J2-14 (CGLP) - Body

ground

Cargo light switch ON or

DOOR

11 to 14 V

Cargo light switch OFF

Below 1 V

(c) Measure the resistance according to the value(s) in the table

below.

Standard resistance:

TESTER CONNECTION

SWITCH CONDITION

SPECIFIED

CONDITION

J3-9 (CGSW) - Body

ground

Cargo light switch ON

Below 1 Ω

Cargo light switch DOOR

or OFF

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

REPLACE MAIN BODY ECU

LIGHTING: LIGHTING SYSTEM: Cargo Light Circuit; 2015 MY Tund...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000002VDQ009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

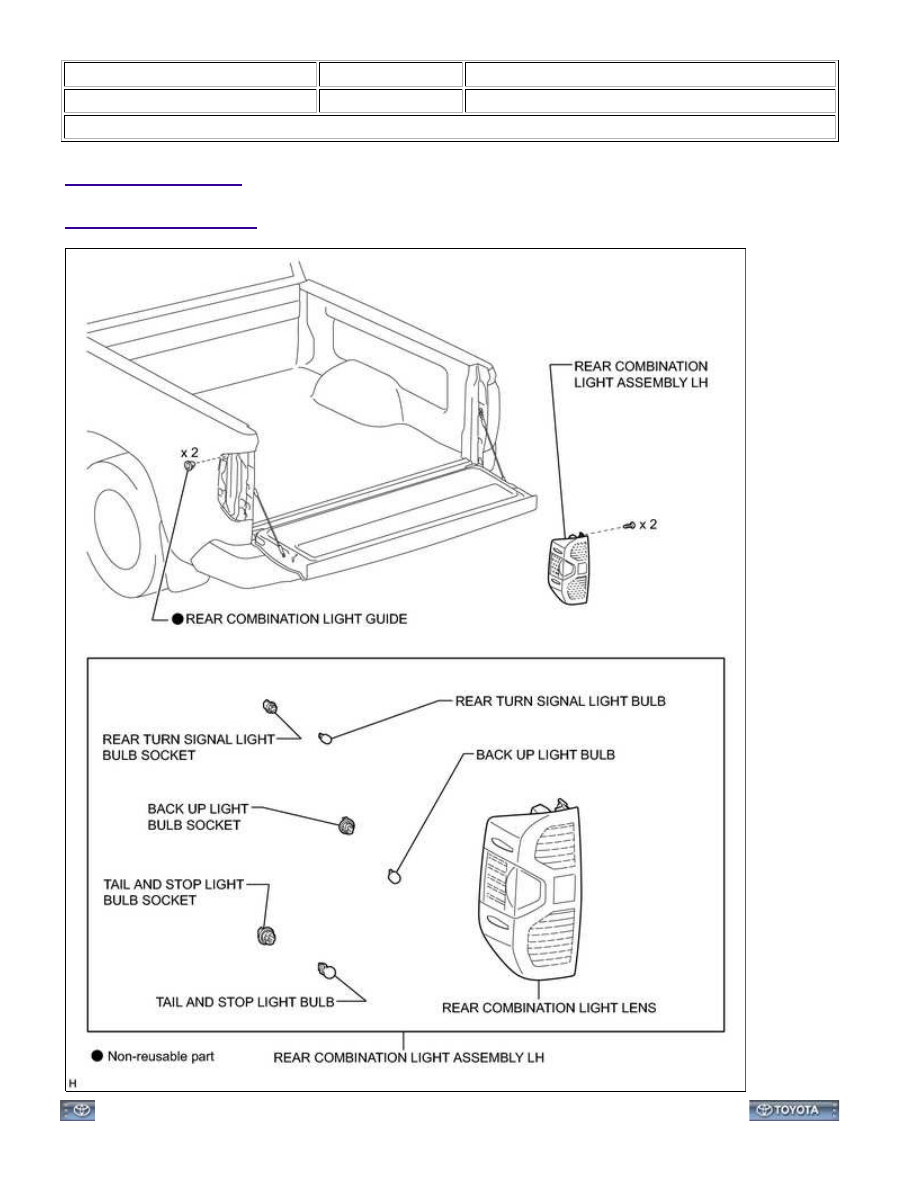

Title: LIGHTING: REAR COMBINATION LIGHT ASSEMBLY: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

COMPONENTS

ILLUSTRATION

LIGHTING: REAR COMBINATION LIGHT ASSEMBLY: COMPO...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VDR009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

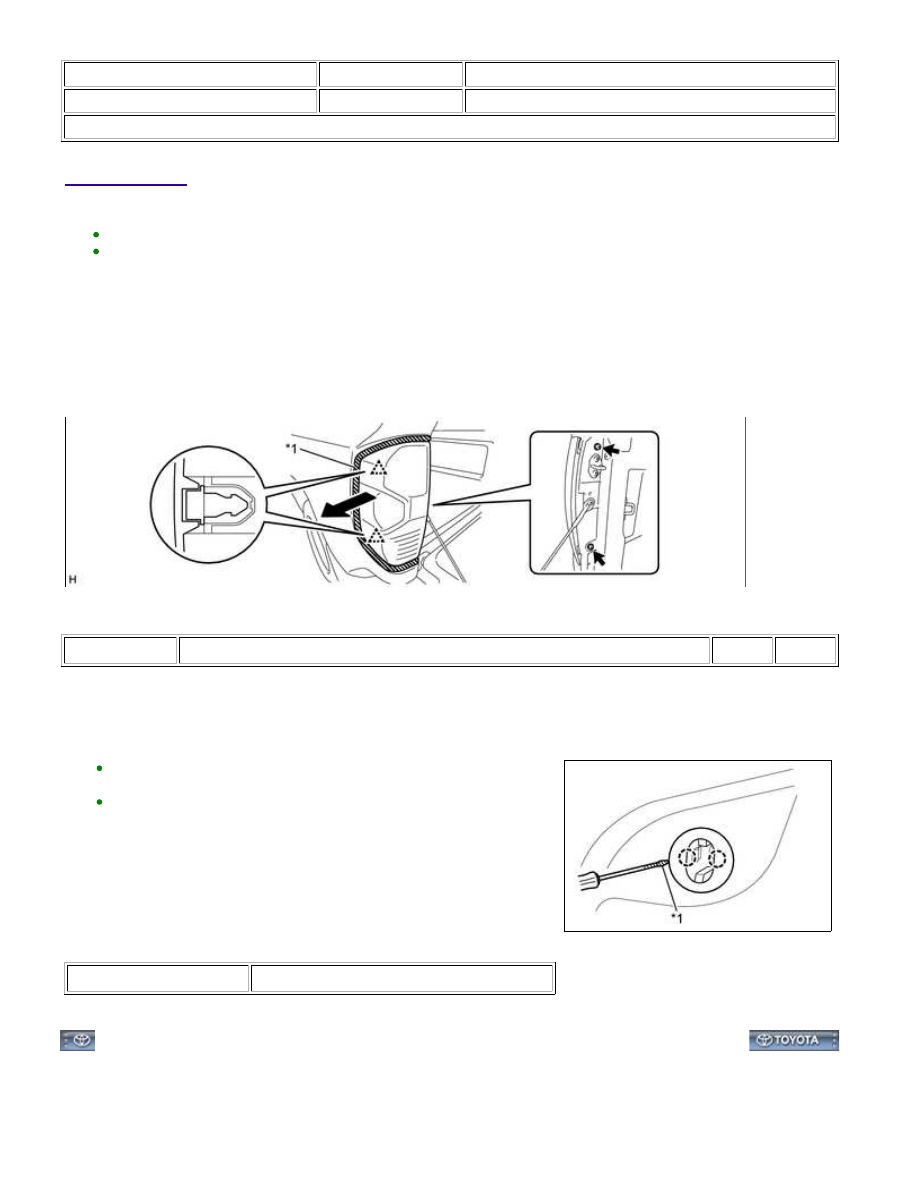

Title: LIGHTING: REAR COMBINATION LIGHT ASSEMBLY: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. REMOVE REAR COMBINATION LIGHT ASSEMBLY LH

(a) Put protective tape around the rear combination light assembly LH.

(b) Using a T30 "TORX" socket wrench, remove the 2 screws.

(c) Detach the 2 clips.

(d) Disconnect each connector and remove the rear combination light assembly LH.

Text in Illustration

*1

Protective Tape

-

-

2. REMOVE REAR COMBINATION LIGHT GUIDE

HINT:

If the rear combination light assembly LH is removed, replace
the rear combination light guide.
Use the same procedure for both rear combination light guides.

(a) Using a screwdriver, detach the 2 claws and remove the rear

combination light guide.

HINT:

Tape the screwdriver tip before use.

Text in Illustration

*1

Tape

LIGHTING: REAR COMBINATION LIGHT ASSEMBLY: REMOVAL...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002VDS009X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

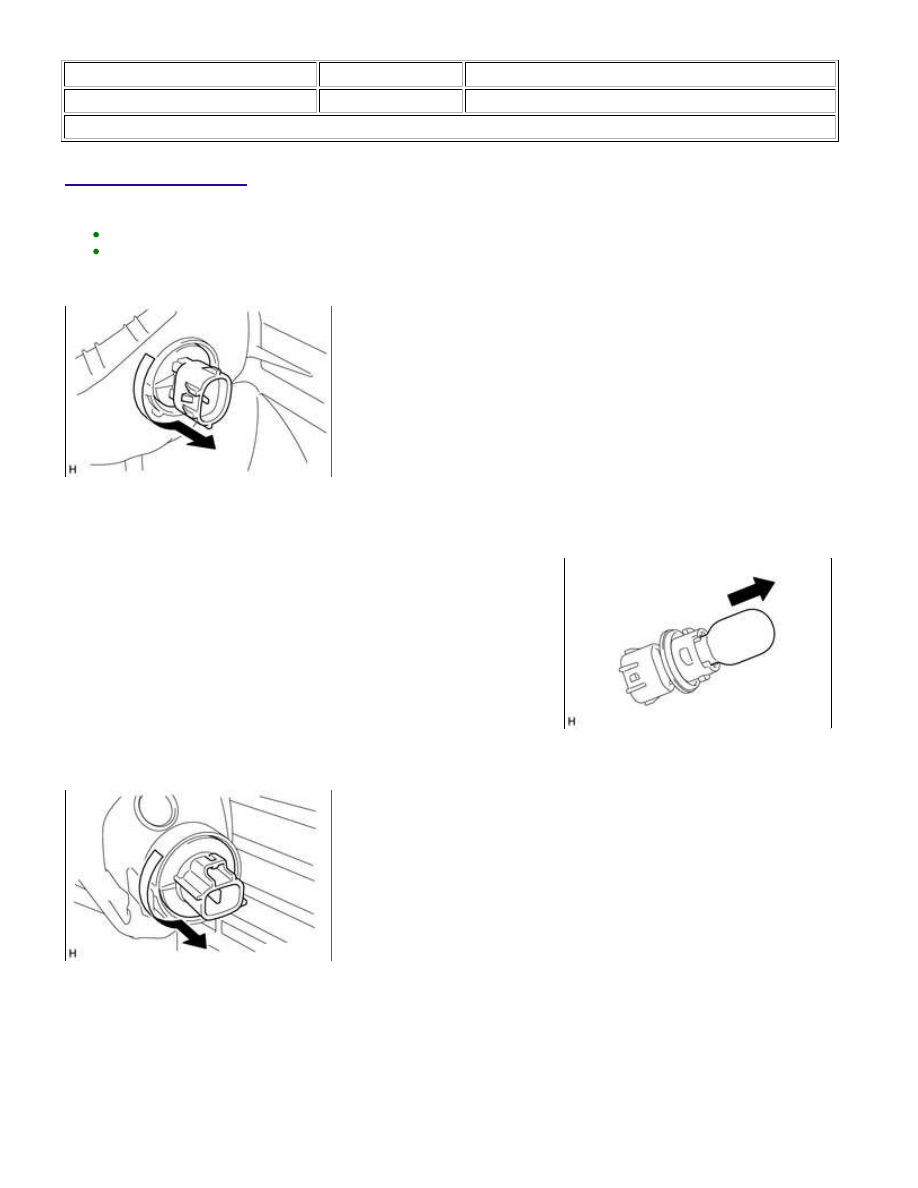

Title: LIGHTING: REAR COMBINATION LIGHT ASSEMBLY: DISASSEMBLY; 2015 MY Tundra [08/2014 -        ]

DISASSEMBLY

HINT:

Use the same procedure for the RH and LH sides.
The procedure listed below is for the LH side.

1. REMOVE REAR TURN SIGNAL LIGHT BULB

(a) Turn the rear turn signal light bulb socket with the rear turn signal light bulb in the direction indicated by

the arrow to remove them as a unit.

(b) Remove the rear turn signal light bulb from the rear turn signal

light bulb socket.

2. REMOVE BACK UP LIGHT BULB

(a) Turn the back up light bulb socket with the back up light bulb in the direction indicated by the arrow to

remove them as a unit.
