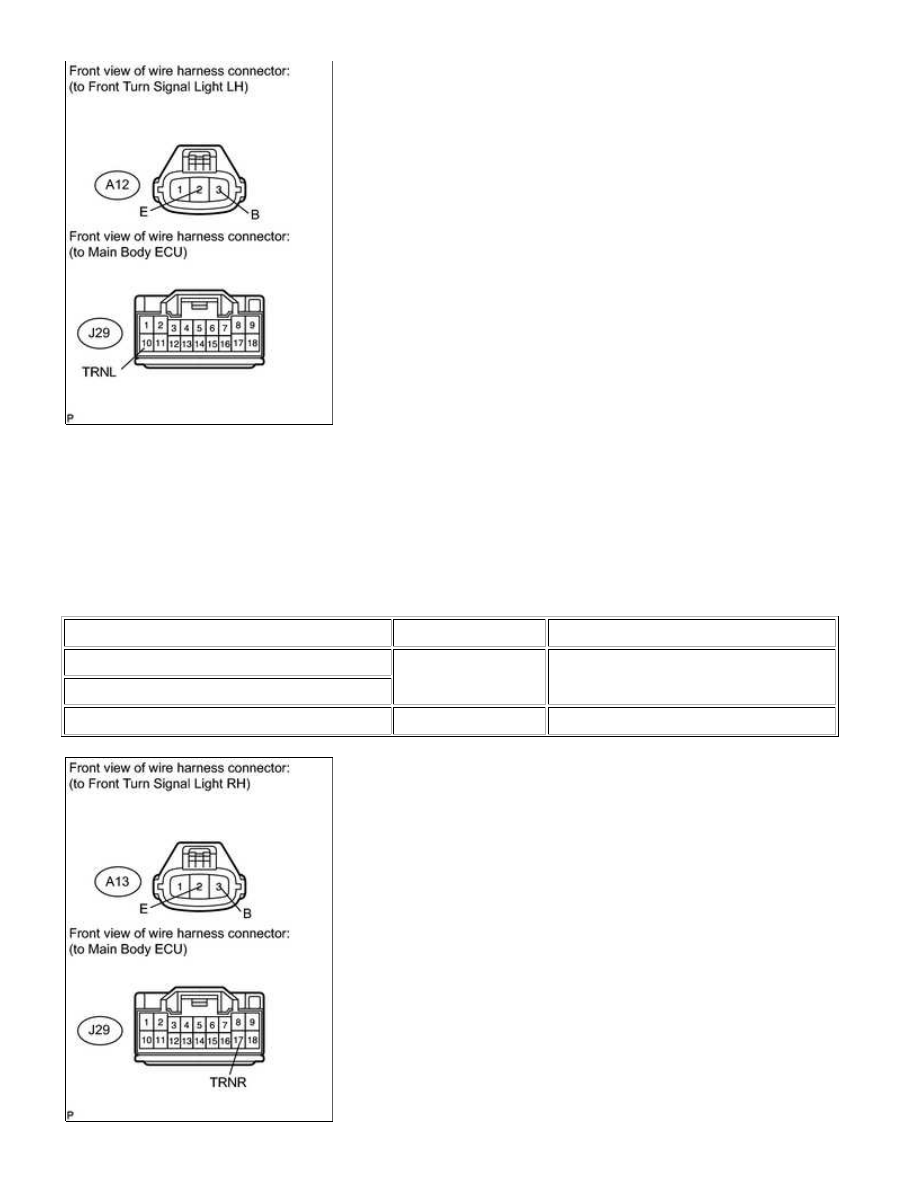

(a) for LH:

(1) Disconnect the A12 light connector.

(2) Disconnect the J29 relay connector.

(3) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A12-3 (B) - J29-10 (TRNL)

Always

Below 1 Ω

A12-2 (E) - Body ground

A12-3 (B) - Body ground

Always

10 kΩ or higher

LIGHTING: LIGHTING SYSTEM: Turn Signal Light Circuit; 2015 M...

(b) for RH:

(1) Disconnect the A13 light connector.

(2) Disconnect the J29 relay connector.

(3) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

A13-3 (B) - J29-17 (TRNR)

Always

Below 1 Ω

A13-2 (E) - Body ground

A13-3 (B) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN

IN PROBLEM SYMPTOMS TABLE

5.

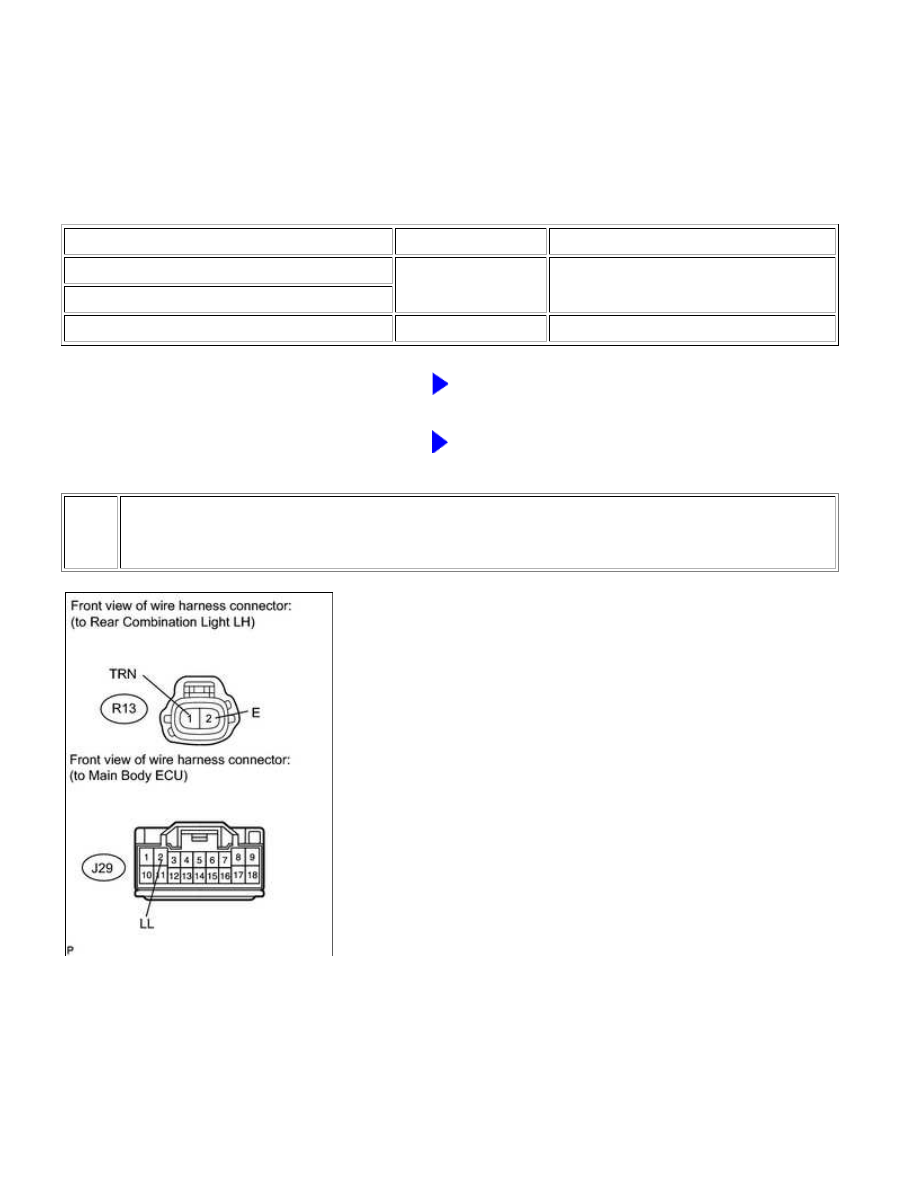

CHECK HARNESS AND CONNECTOR (REAR COMBINATION LIGHT - TURN SIGNAL
FLASHER AND BODY GROUND)

(a) for LH:

(1) Disconnect the R13 light connector.

(2) Disconnect the J29 relay connector.

(3) Measure the resistance according to the value(s) in the table below.

LIGHTING: LIGHTING SYSTEM: Turn Signal Light Circuit; 2015 M...

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

R13-1 (TRN) - J29-2 (LL)

Always

Below 1 Ω

R13-2 (E) - Body ground

R13-1 (TRN) - Body ground

Always

10 kΩ or higher

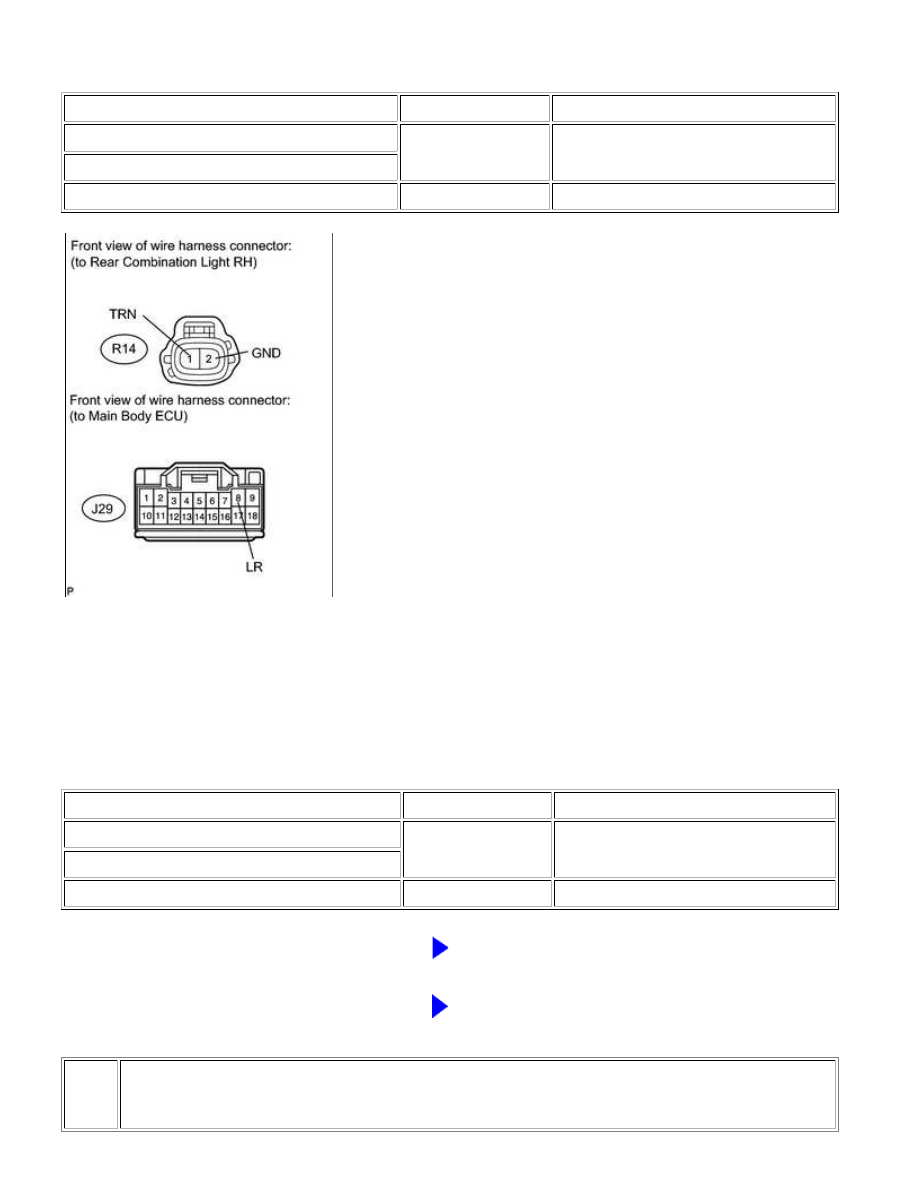

(b) for RH:

(1) Disconnect the R14 light connector.

(2) Disconnect the J29 relay connector.

(3) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

R14-1 (TRN) - J29-8 (LR)

Always

Below 1 Ω

R14-2 (GND) - Body ground

R14-1 (TRN) - Body ground

Always

10 kΩ or higher

NG

REPAIR OR REPLACE HARNESS OR CONNECTOR

OK

PROCEED TO NEXT CIRCUIT INSPECTION SHOWN

IN PROBLEM SYMPTOMS TABLE

6.

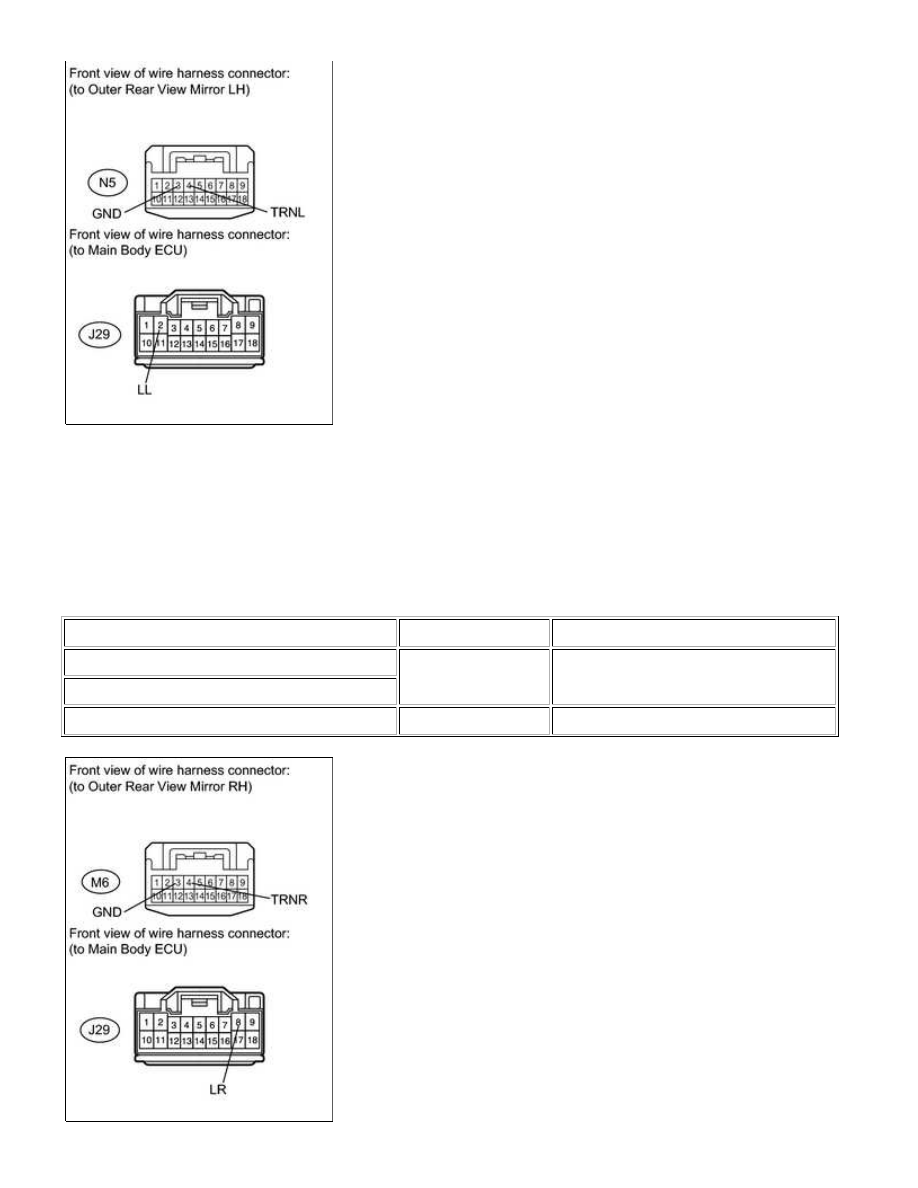

CHECK HARNESS AND CONNECTOR (OUTER REAR VIEW MIRROR - TURN SIGNAL
FLASHER AND BODY GROUND)

LIGHTING: LIGHTING SYSTEM: Turn Signal Light Circuit; 2015 M...

(a) for LH:

(1) Disconnect the N5 light connector.

(2) Disconnect the J29 relay connector.

(3) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

N5-4 (TRNL) - J29-2 (LL)

Always

Below 1 Ω

N5-3 (GND) - Body ground

N5-4 (TRNL) - Body ground

Always

10 kΩ or higher
