(c) Using a union nut wrench, connect the 4 brake tubes.

Torque:

15 N·m {155 kgf·cm, 11ft·lbf}

NOTICE:

Use the formula to calculate special torque values for situations

where a union nut wrench is combined with a torque wrench



.

3. INSTALL BRAKE TUBE

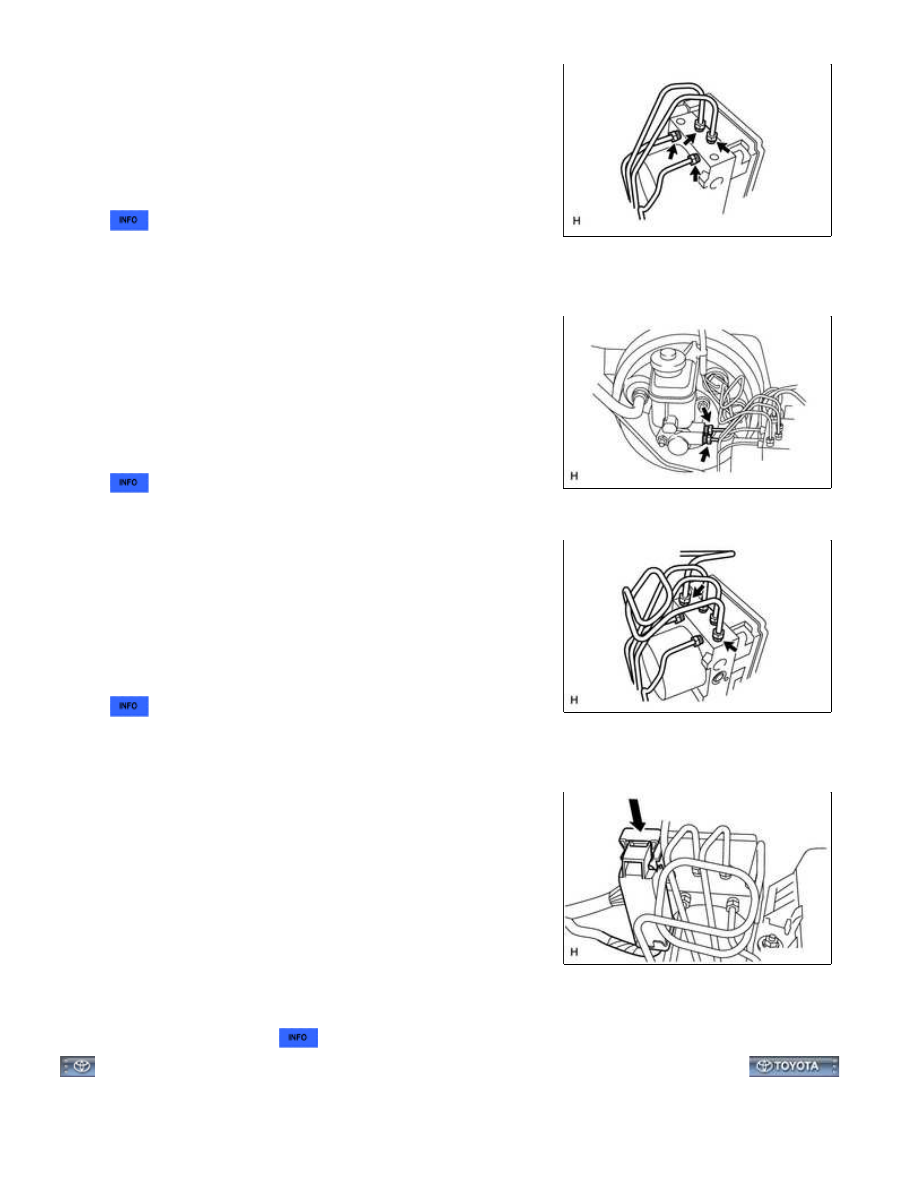

(a) Using a union nut wrench, connect the 2 brake tubes to the

brake master cylinder.

Torque:

20 N·m {199 kgf·cm, 14ft·lbf}

NOTICE:

Use the formula to calculate special torque values for situations

where a union nut wrench is combined with a torque wrench



.

(b) Using a union nut wrench, connect the 2 brake tubes to the VSC

actuator.

Torque:

20 N·m {199 kgf·cm, 14ft·lbf}

NOTICE:

Use the formula to calculate special torque values for situations

where a union nut wrench is combined with a torque wrench



.

4. CONNECT VSC ACTUATOR CONNECTOR

(a) Connect the VSC actuator connector.

5. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

6. BLEED BRAKE SYSTEM

BRAKE CONTROL: BRAKE ACTUATOR: INSTALLATION; 2015 ...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM000001B2I01SX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE CONTROL: FRONT SPEED SENSOR: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

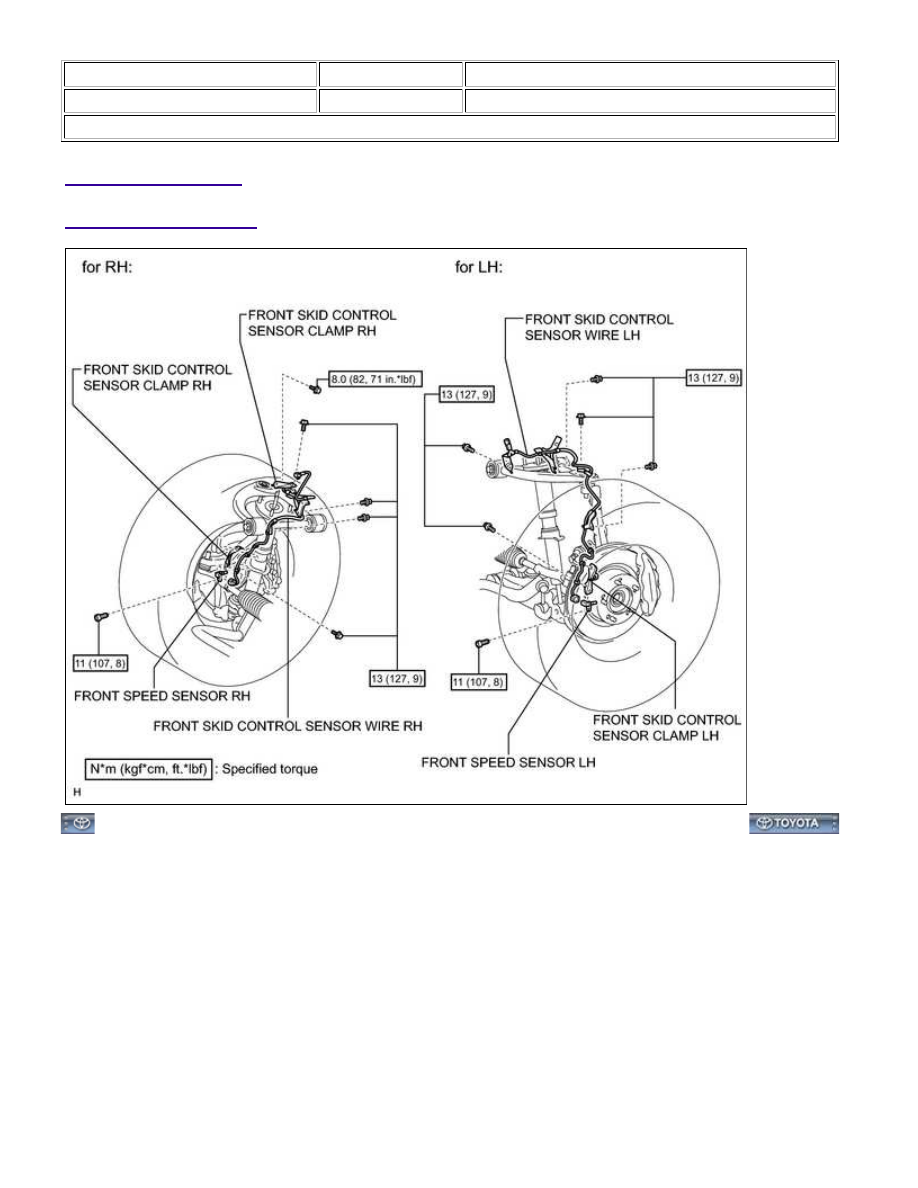

COMPONENTS

ILLUSTRATION

BRAKE CONTROL: FRONT SPEED SENSOR: COMPONENTS; 201...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001B2J01ZX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE CONTROL: FRONT SPEED SENSOR: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. PRECAUTION

NOTICE:

After turning the ignition switch off, waiting time may be required before disconnecting the cable from the

battery terminal. Therefore, make sure to read the disconnecting the cable from the battery terminal
notice before proceeding with work



.

2. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

CAUTION:

Wait at least 90 seconds after disconnecting the cable from the negative (-) battery terminal to disable the

SRS system.

3. REMOVE FRONT WHEEL

4. REMOVE FRONT SKID CONTROL SENSOR WIRE LH

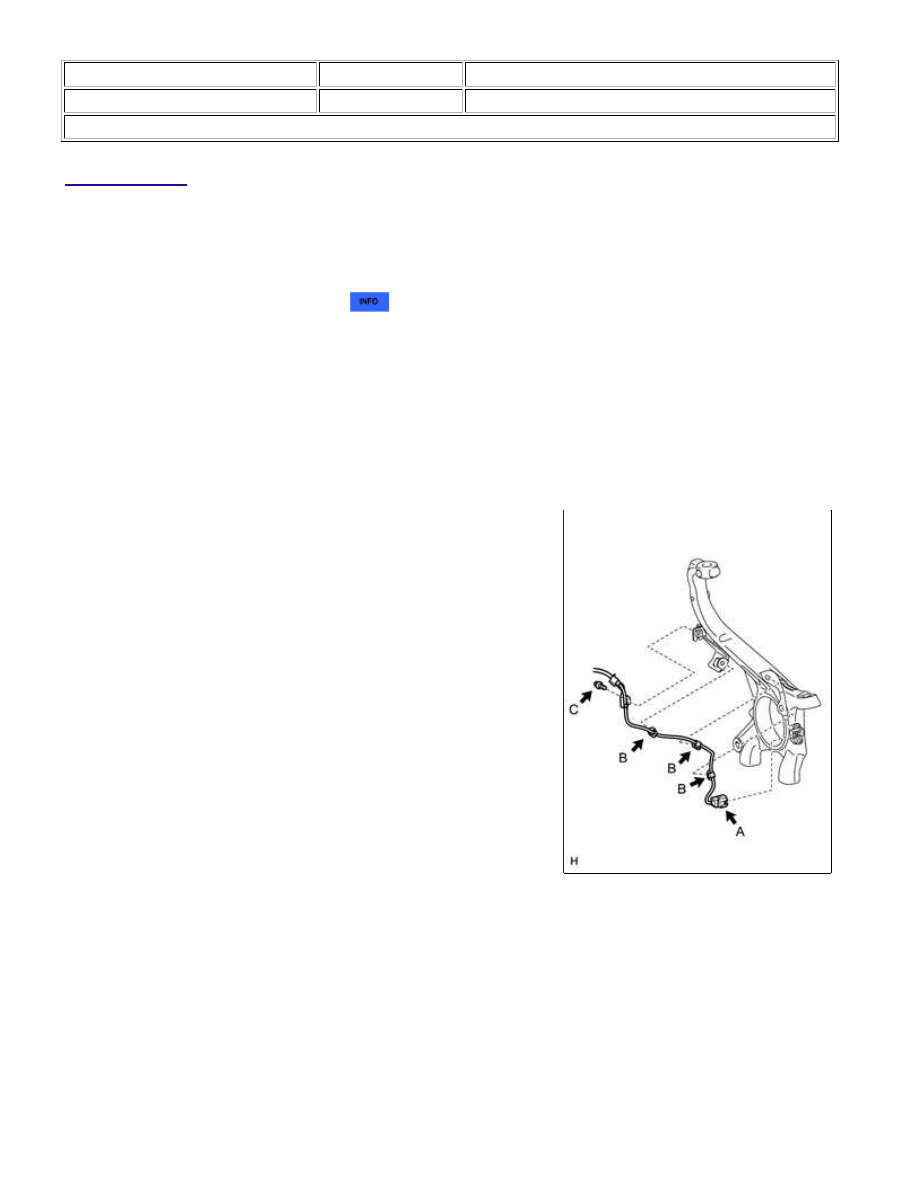

(a) Disconnect the connector (labeled A) from the front speed

sensor.

(b) Detach the 3 clips (labeled B) and remove the clamp bolt (labeled C).

BRAKE CONTROL: FRONT SPEED SENSOR: REMOVAL; 2015 M...

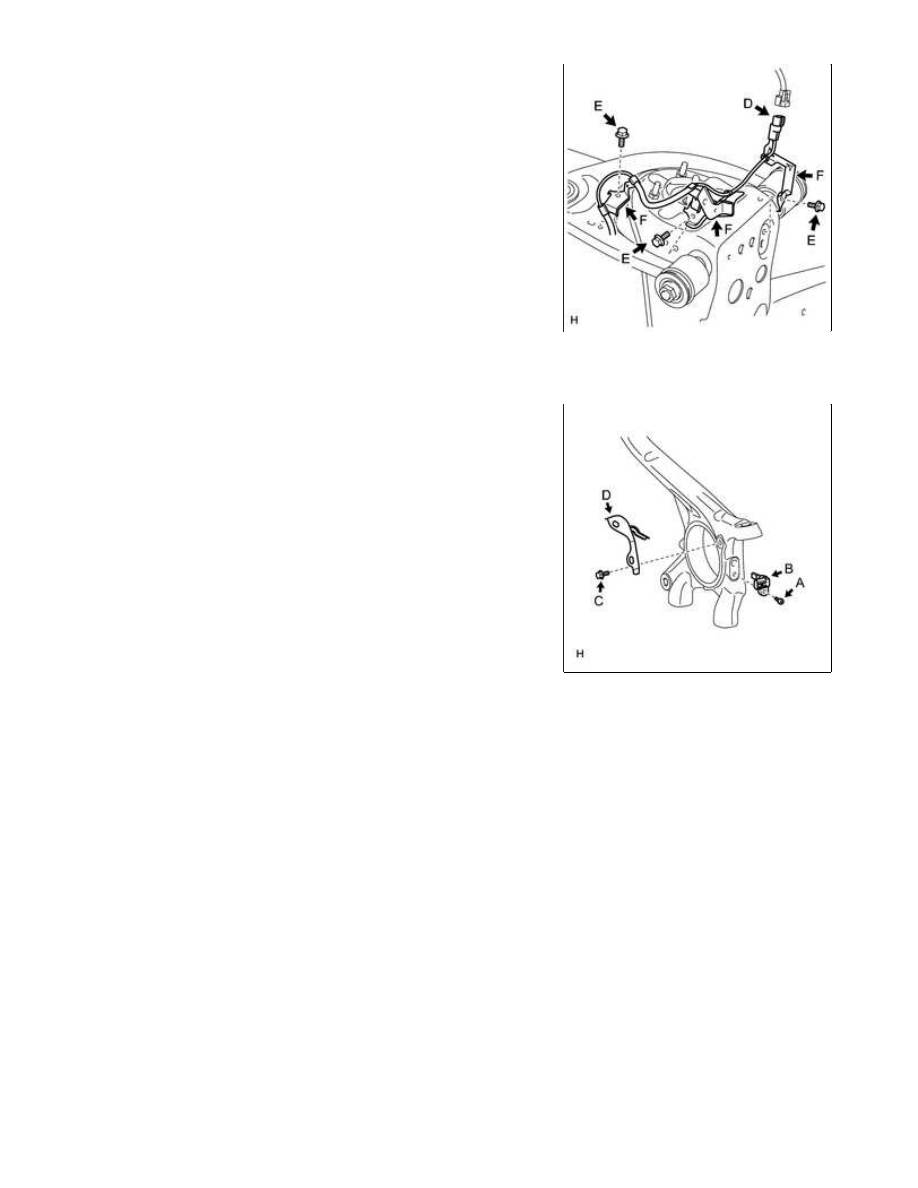

(c) Disconnect the connector (labeled D).

(d) Remove the 3 bolts (labeled E), 3 harness clamps (labeled F) and sensor wire.

5. REMOVE FRONT SPEED SENSOR LH

(a) Remove the hexagon socket head cap bolt (labeled A) and

speed sensor (labeled B) from the knuckle.

6. REMOVE FRONT SKID CONTROL SENSOR CLAMP LH

(a) Remove the bolt (labeled C) and skid control sensor clamp (labeled D) from the knuckle.

7. REMOVE FRONT SKID CONTROL SENSOR WIRE RH

BRAKE CONTROL: FRONT SPEED SENSOR: REMOVAL; 2015 M...
