PERFORM EVAP SYSTEM CHECK (AUTO OPERATION)

NOTICE:



.

(b) Enter the following menus: Powertrain / Engine and ECT / Utility / Evaporative System Check /

Automatic Mode.

(c) After the Evaporative System Check is completed, check for pending DTCs by entering the following

menus: Powertrain / Engine and ECT / Trouble Codes / Pending.

HINT:

If no pending DTCs are displayed, perform the MONITOR CONFIRMATION (see "Diagnostic Help" menu). After

this confirmation, check for pending DTCs. If no DTCs are displayed, the EVAP system is normal.

3.

PERFORM EVAP SYSTEM CHECK (MANUAL OPERATION)

*1: for 100 L (26.4 US gal) Fuel Tank

*2: for 144 L (38 US gal) Fuel Tank

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: EVAP System;...

NEXT

NOTICE:



.

(b) Enter the following menus: Powertrain / Engine and ECT / Utility / Evaporative System Check /

Manual Mode.

4.

PERFORM EVAP SYSTEM CHECK (STEP 1/6)

(a) Check the EVAP pressure in step 1/6.

Result

DTCS*1

TEST RESULT

SUSPECTED TROUBLE

AREA

PROCEED

TO

-

Virtually no variation in EVAP pressure

Not yet determined

A

P0451

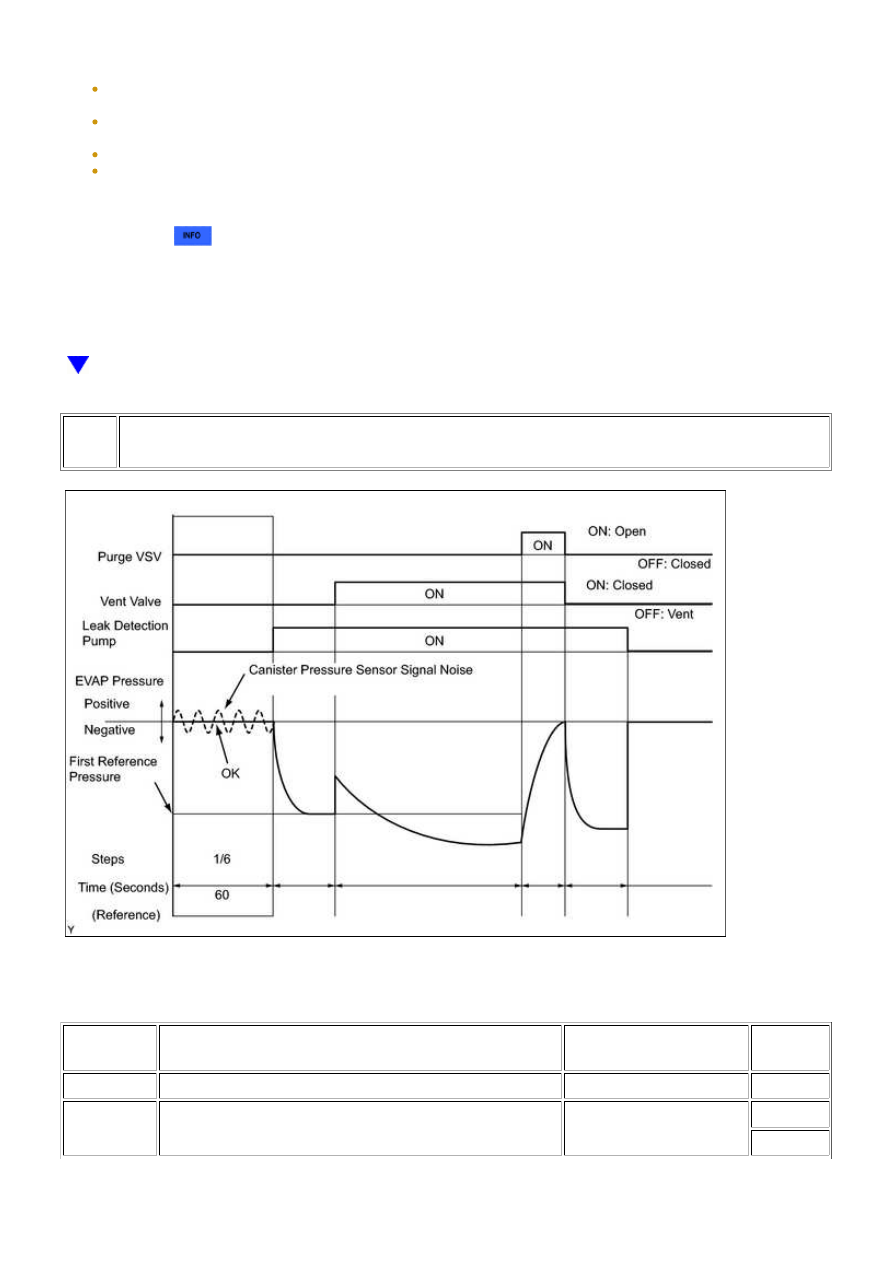

EVAP pressure fluctuates by +/-0.3 kPa-g (+/-2.25

mmHg-g) or more

Canister pressure sensor

noise

B*4

C*5

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: EVAP System;...

A

DTCS*1

TEST RESULT

SUSPECTED TROUBLE

AREA

PROCEED

TO

(P0452 or

P0453)*2

EVAP pressure is below 42.11 kPa (abs) [315.85

mmHg (abs)] or 123.761 kPa (abs) [928.28

mmHg (abs)] or more

EVAP pressure deviates +/-10 kPa [+/-75

mmHg] from actual atmosphere pressure*3

Canister pressure sensor

or its circuit has

malfunction

D

*1: These DTCs are already present in the ECM when the vehicle arrives and are confirmed in the

"CONFIRM DTC" procedures above.

*2: If the canister pressure sensor circuit has an open or short, DTC P0452 or P0453 is stored 0.5 seconds

after the ignition switch is turned to ON.

HINT:

*3: Canister pressure sensor standard output range is 70 to 110 kPa (abs) [525 to 825 mmHg (abs)]. This

varies by weather.

*4: for 100 L (26.4 US gal) Fuel Tank

*5: for 144 L (38 US gal) Fuel Tank

B

GO TO STEP 38

C

GO TO STEP 39

D

GO TO STEP 12

5.

PERFORM EVAP SYSTEM CHECK (STEP 1/6 TO 2/6)

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: EVAP System;...

A

*1: for 100 L (26.4 US gal) Fuel Tank

*2: for 144 L (38 US gal) Fuel Tank

(a) Check the EVAP pressure in steps 1/6 and 2/6.

Result

DTCS*

TEST RESULT

SUSPECTED TROUBLE

AREA

PROCEED

TO

-

Virtually no variation in EVAP pressure during step 1/6. Then

decreases to reference pressure

Not yet determined

A

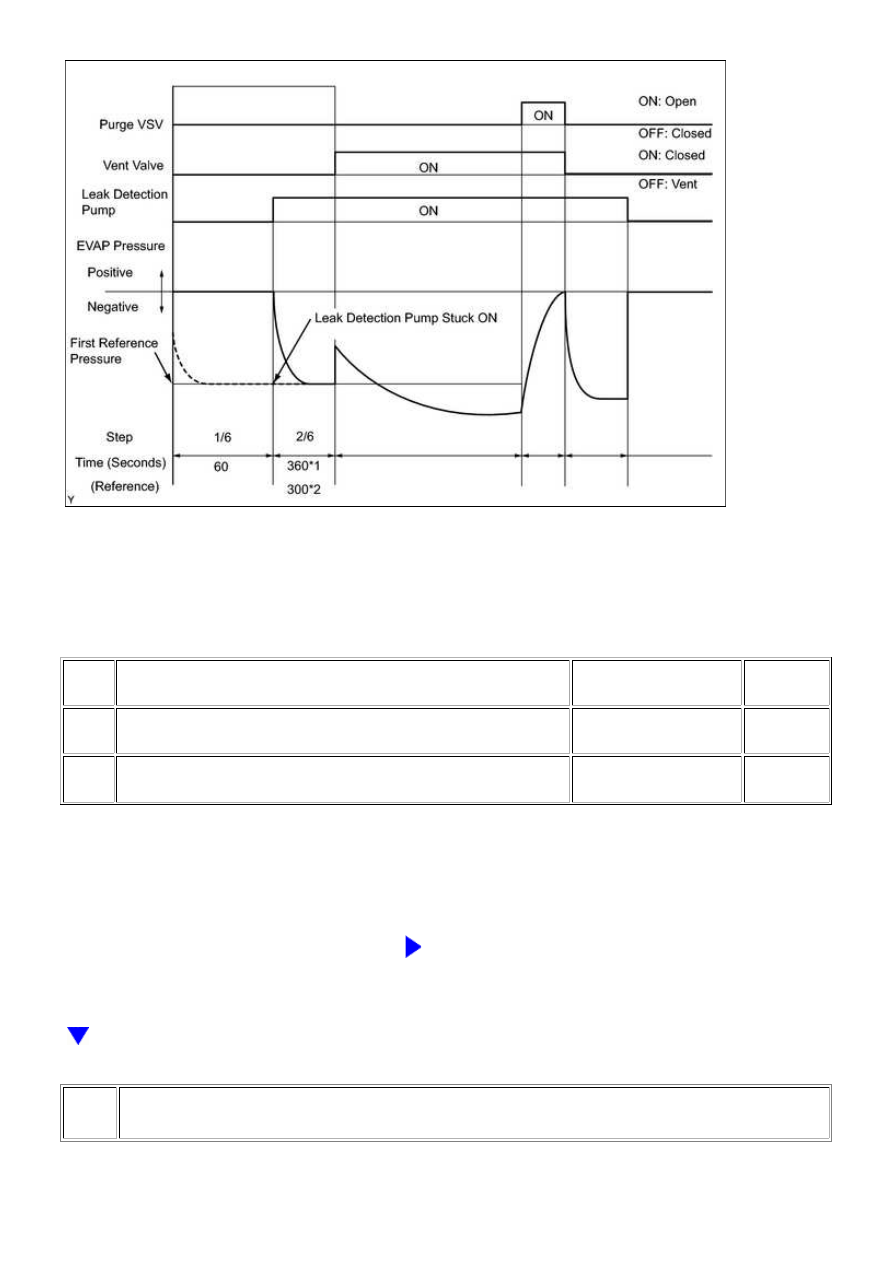

P2402 Small difference between EVAP pressures during steps 1/6 and 2/6

Leak detection pump

stuck ON

B

*: These DTCs are already present in the ECM when the vehicle arrives and are confirmed in the "CONFIRM DTC"

procedures above.

HINT:

The first reference pressure is the value determined in step 2/6.

B

GO TO STEP 33

6.

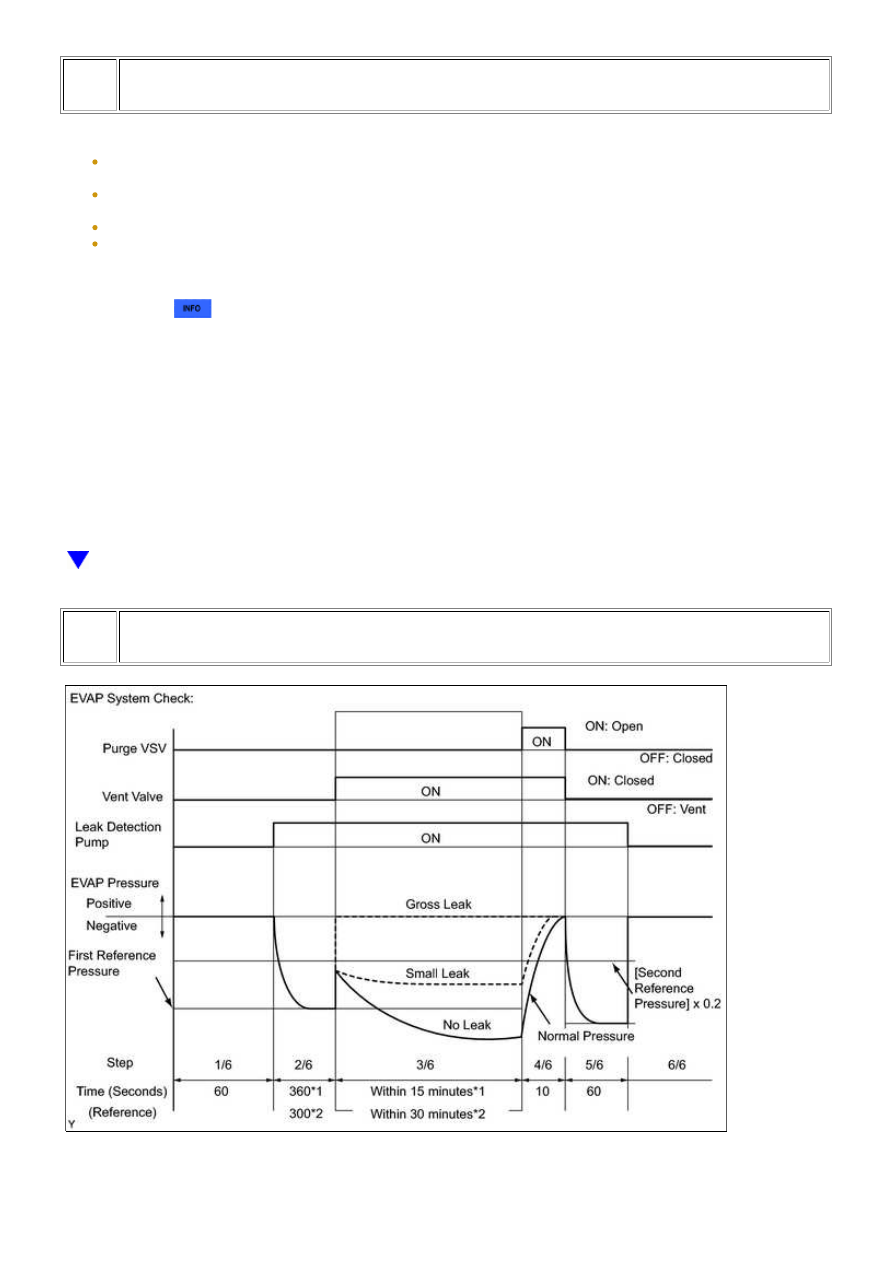

PERFORM EVAP SYSTEM CHECK (STEP 2/6)
