OK

OK

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

D3-1 (NE+) or D74-110 (NE+) - Body ground

Always

10 kΩ or higher

D3-2 (NE-) or D74-111 (NE-) - Body ground

Always

10 kΩ or higher

D3-3 (VC) or D74-66 (VCV2) - Body ground

Always

10 kΩ or higher

HINT:

REPAIR OR REPLACE HARNESS OR CONNECTOR

112. CHECK HARNESS AND CONNECTOR (CAMSHAFT POSITION SENSOR - ECM)

(a) Disconnect the camshaft position sensor connector.

(b) Disconnect the ECM connector.

(c) Measure the resistance according to the value(s) in the table below.

Standard resistance:

TESTER CONNECTION

CONDITION

SPECIFIED CONDITION

D6-1 (G2) - D74-90 (G2)

Always

Below 1 Ω

D6-2 (G-) - D74-89 (G2-)

Always

Below 1 Ω

D6-3 (VC) - D74-66 (VCV2)

Always

Below 1 Ω

D6-1 (G2) or D74-90 (G2) - Body ground

Always

10 kΩ or higher

D6-2 (G-) or D74-89 (G2-) - Body ground

Always

10 kΩ or higher

D6-3 (VC) or D74-66 (VCV2) - Body ground

Always

10 kΩ or higher

HINT:

REPAIR OR REPLACE HARNESS OR CONNECTOR

113. CHECK CRANKSHAFT POSITION SENSOR

(a) Replace the crankshaft position sensor



.

(b) Check the engine start operation.

OK:

Malfunction has been repaired successfully.

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P1604; Startabi...

NG

GO TO STEP 114

OK

END (CRANKSHAFT POSITION SENSOR IS DEFECTIVE)

114. CHECK CAMSHAFT POSITION SENSOR

(a) Replace the camshaft position sensor



.

(b) Check the engine start operation.

OK:

Malfunction has been repaired successfully.

NG

REPLACE ECM

OK

END (CAMSHAFT POSITION SENSOR IS DEFECTIVE)

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P1604; Startabi...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM0000032440BNX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P1607; Cruise Control Input Processor; 2015 MY

Tundra [08/2014 -        ]

DTC

P1607

Cruise Control Input Processor

DESCRIPTION

The ECM continuously monitors its main and sub CPUs. This self-check ensures that the ECM is functioning

properly. If outputs from the CPUs are different and deviate from the standard, the ECM will illuminate the MIL

and set a DTC immediately.

DTC CODE

DTC DETECTION CONDITION

TROUBLE AREA

P1607

ECM CPUs malfunction

ECM

MONITOR STRATEGY

Related DTC

P1607: Internal control module range check

Required Sensors/Components (Main)

ECM

Required Sensors/Components (Related)

Cruise control

Duration

0.3 seconds

MIL Operation

Immediate

TYPICAL ENABLING CONDITIONS

Monitor runs whenever the following DTCs are not present

None

Cruise control

Forbiddance

DMA communication error

Not detected

TYPICAL MALFUNCTION THRESHOLDS

When either condition below is met:

-

Cruise control

Operating

Low speed control

Operating

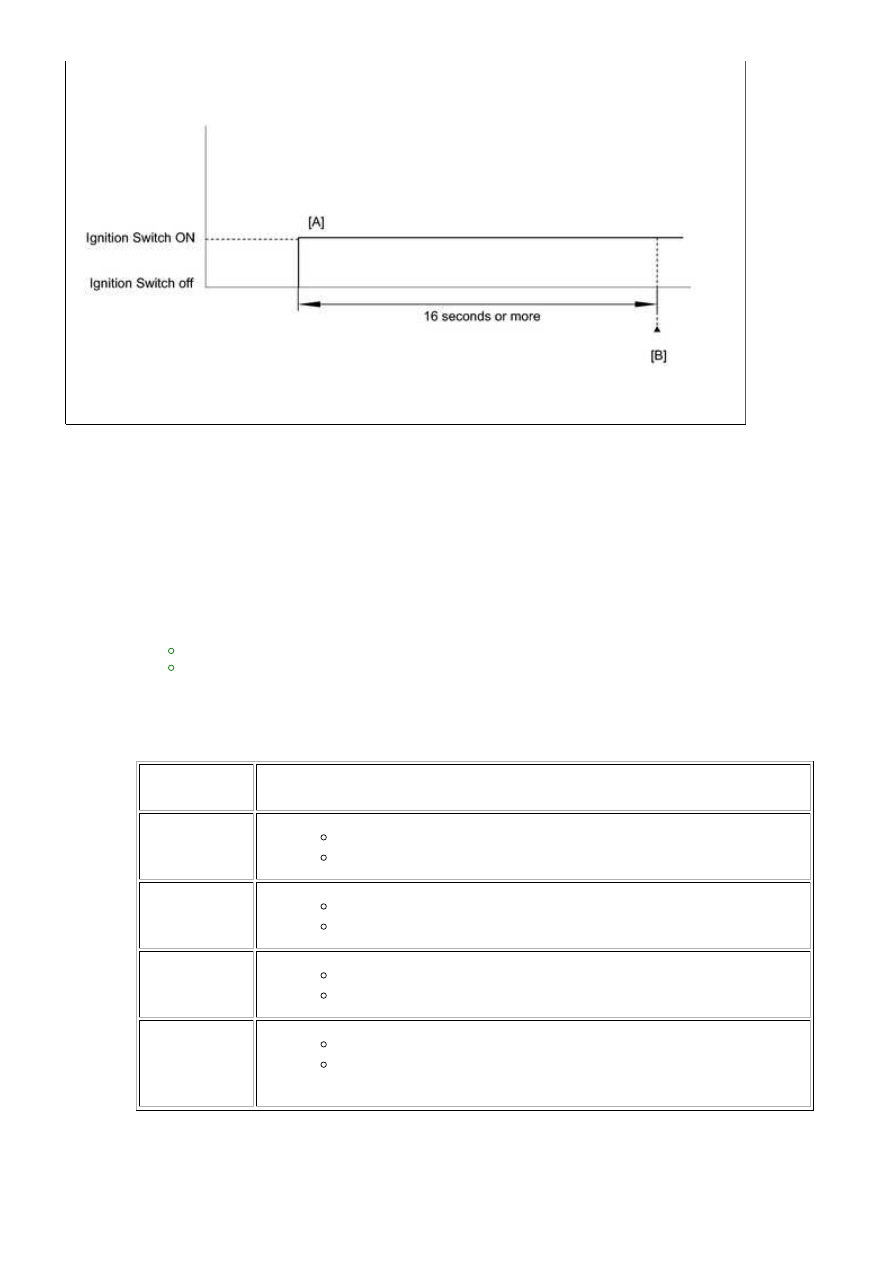

CONFIRMATION DRIVING PATTERN

3UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P1607; Cruise...

Connect the Techstream to the DLC3.

1.

Turn the ignition switch to ON and turn the Techstream on.

2.

Clear DTCs (even if no DTCs are stored, perform the clear DTC operation).

3.

Turn the ignition switch off and wait for at least 30 seconds.

4.

Turn the ignition switch to ON and turn the Techstream on.

5.

Wait 16 seconds or more [A].

6.

Enter the following menus: Powertrain / Engine and ECT / Trouble Codes [B].

7.

Read the Pending DTCs.

HINT:

If a pending DTC is output, the system is malfunctioning.
If a pending DTC is not output, perform the following procedure.

8.

Enter the following menus: Powertrain / Engine and ECT / Utility / All Readiness.

9.

Input the DTC: P1607.

10.

Check the DTC judgment result.

TESTER

DISPLAY

DESCRIPTION

NORMAL

DTC judgment completed

System normal

ABNORMAL

DTC judgment completed

System abnormal

INCOMPLETE

DTC judgment not completed

Perform driving pattern after confirming DTC enabling conditions

N/A

Unable to perform DTC judgment

HINT:

If the judgment result shows ABNORMAL, the system has a malfunction.

11.

If the test result is INCOMPLETE or N/A and no pending DTC is output, perform a universal trip and

12.
