Toyota Tundra (2015 year). Manual - part 200

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001HJU02JX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE: FRONT BRAKE FLEXIBLE HOSE: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

HINT:

Use the same procedures for the LH side and RH side.
The procedures listed below are for the LH side.

1. REMOVE FRONT WHEEL

2. DRAIN BRAKE FLUID

NOTICE:

Wash off brake fluid immediately if it comes in contact with any painted surface.

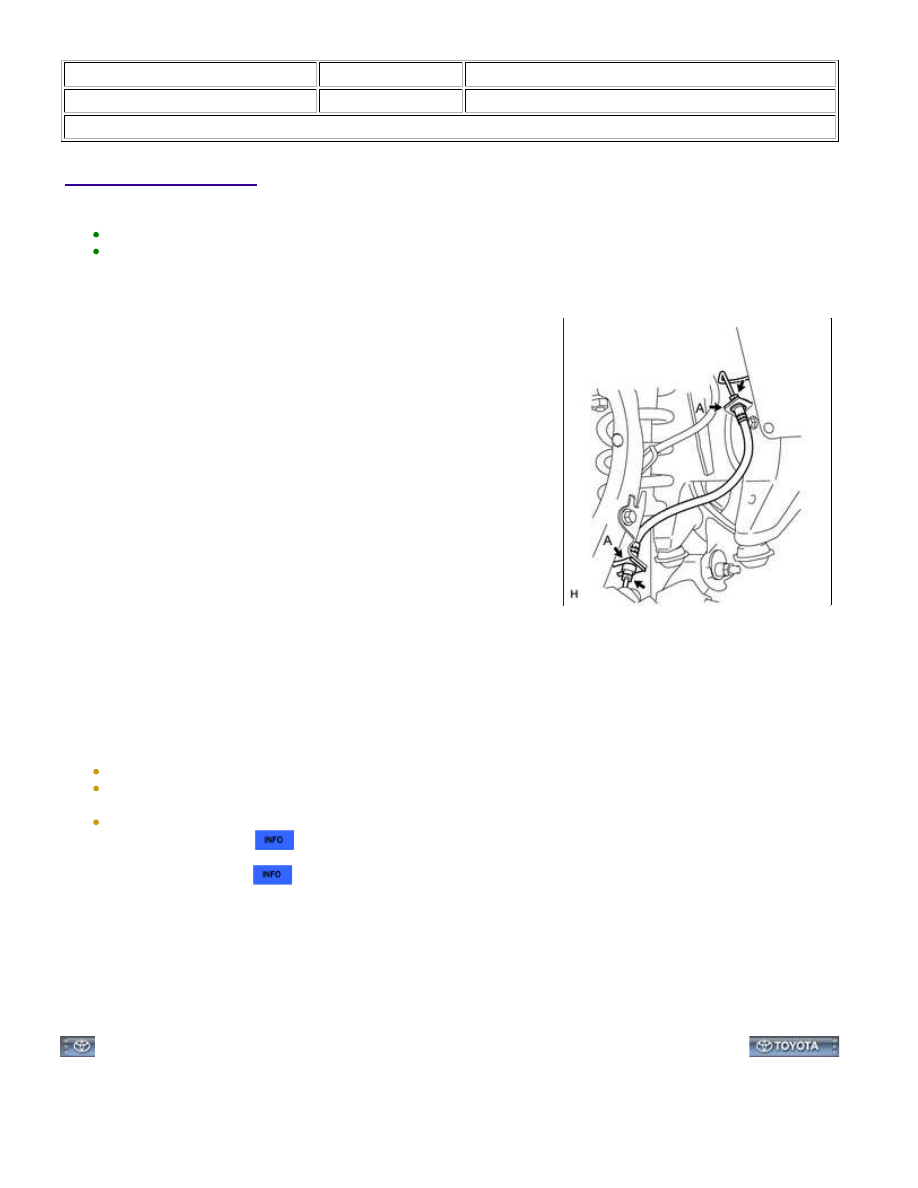

3. REMOVE FRONT FLEXIBLE HOSE

(a) Remove the brake tube and wheel cylinder tube from the

flexible hose with a union nut wrench while holding the flexible

hose with a wrench.

NOTICE:

Do not bend or damage the brake tube and wheel cylinder tube.
Do not allow any foreign matter such as dirt and dust to enter
the brake tube and wheel cylinder tube from the connecting
points.

(b) Remove the 2 clips (labeled A) and flexible hose.

BRAKE: FRONT BRAKE FLEXIBLE HOSE: REMOVAL; 2015 MY ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000001HJS032X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE: FRONT BRAKE FLEXIBLE HOSE: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

HINT:

Use the same procedures for the LH side and RH side.
The procedures listed below are for the LH side.

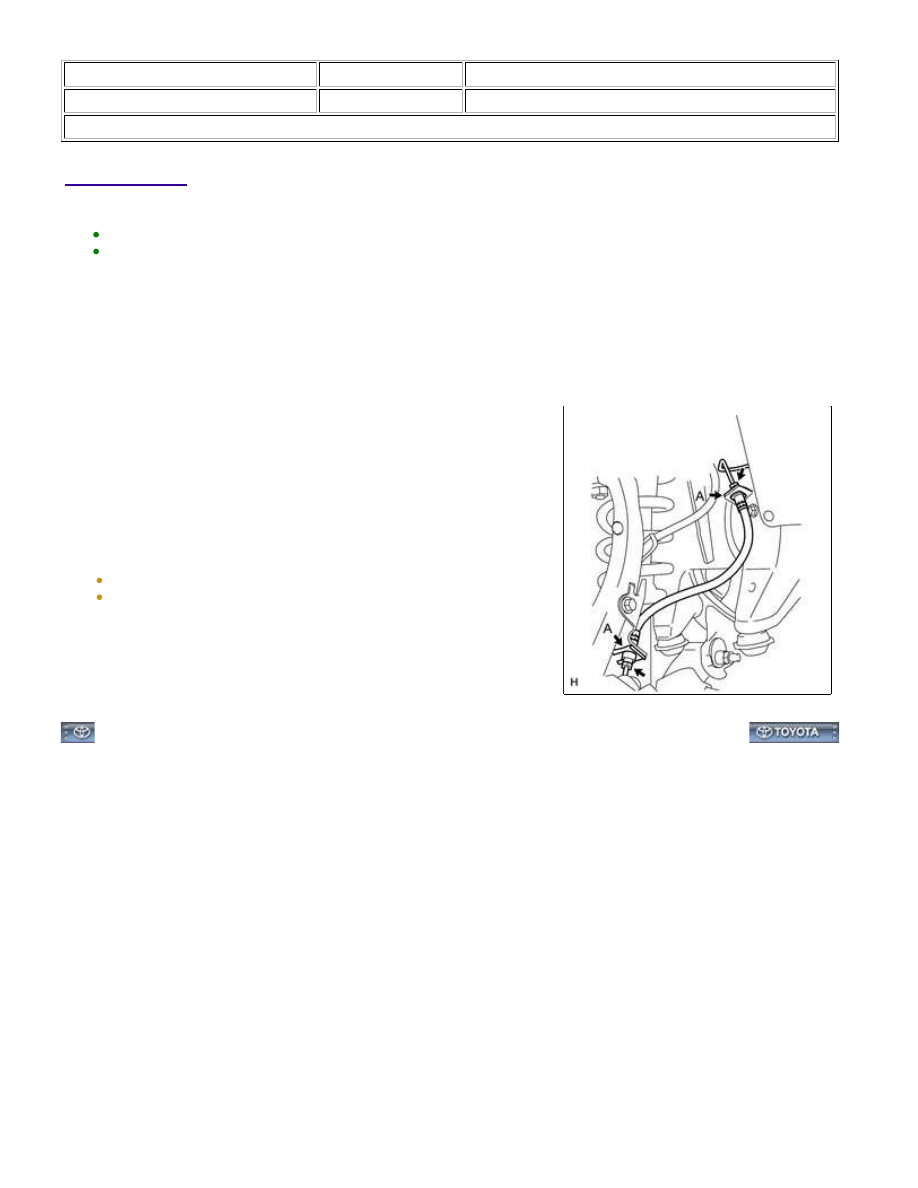

1. INSTALL FRONT FLEXIBLE HOSE

(a) Attach 2 new clips (labeled A) to the flexible hose.

(b) Using a union nut wrench, connect the flexible hose to the brake tube and wheel cylinder tube while

holding the flexible hose with a wrench.

Torque:

15 N·m {155 kgf·cm, 11ft·lbf}

NOTICE:

Do not bend or damage the brake tube and wheel cylinder tube.
Do not allow any foreign matter such as dirt and dust to enter the brake tube and wheel cylinder tube from
the connecting points.
Use the formula to calculate special torque values for situations where a union nut wrench is combined

with a torque wrench



.

2. BLEED BRAKE LINE

3. INSTALL FRONT WHEEL

Torque:

for Aluminum Wheel -

131 N·m {1336 kgf·cm, 97ft·lbf}

for Steel Wheel -

209 N·m {2131 kgf·cm, 154ft·lbf}

BRAKE: FRONT BRAKE FLEXIBLE HOSE: INSTALLATION; 201...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000018DO018X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE: REAR BRAKE: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

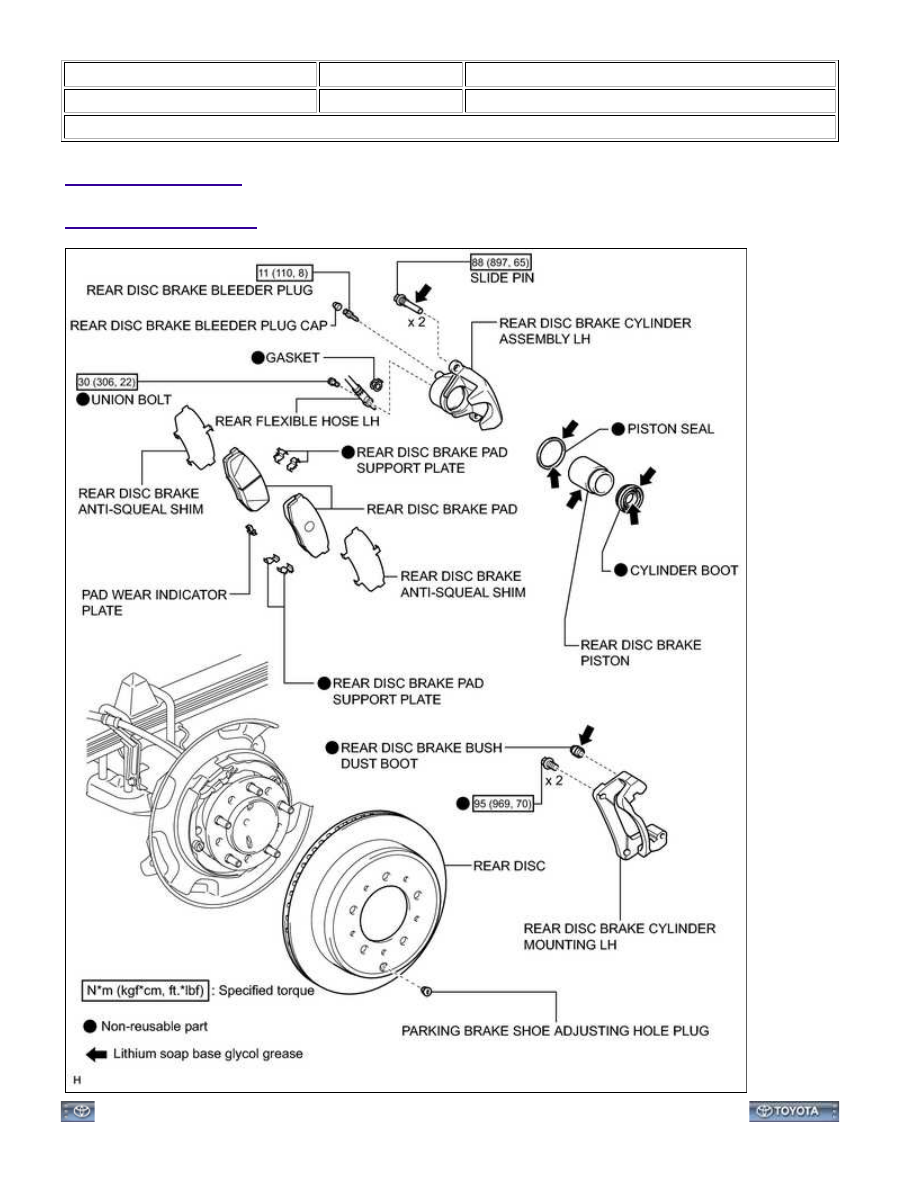

COMPONENTS

ILLUSTRATION

BRAKE: REAR BRAKE: COMPONENTS; 2015 MY Tundra [08/2014 - ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000018DP018X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: BRAKE: REAR BRAKE: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

HINT:

Use the same procedures for the LH side and RH side.
The procedures listed below are for the LH side.

1. REMOVE REAR WHEEL

2. DRAIN BRAKE FLUID

NOTICE:

Wash brake fluid off immediately if it is spilled on any painted surface.

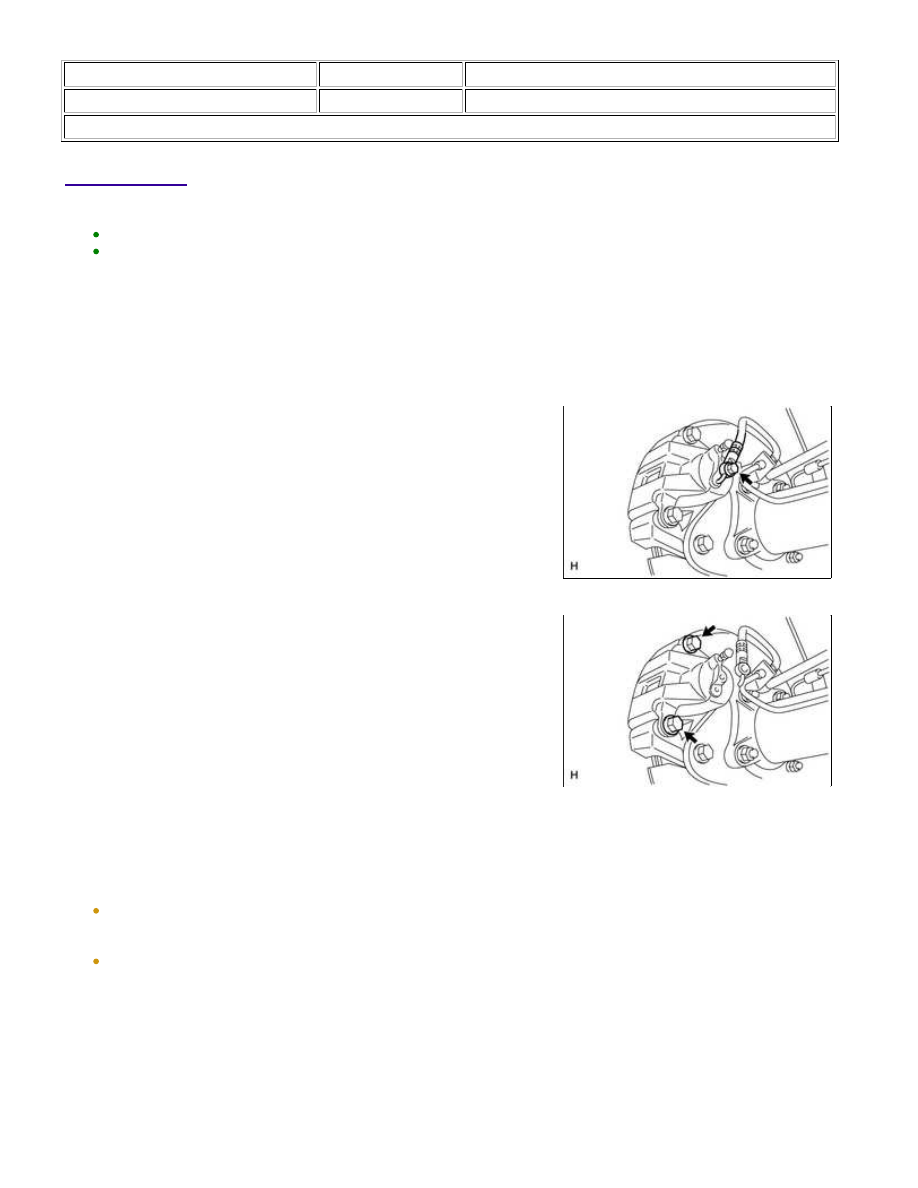

3. DISCONNECT REAR FLEXIBLE HOSE LH

(a) Remove the union bolt and gasket, and then disconnect the

flexible hose from the rear disc brake cylinder. Use a container

to catch brake fluid as it drains out.

4. REMOVE REAR DISC BRAKE CYLINDER ASSEMBLY LH

(a) Remove the 2 slide pins.

(b) Remove the cylinder from the rear disc brake cylinder mounting.

5. REMOVE REAR DISC BRAKE PAD

(a) Remove the 2 brake pads from the rear disc brake cylinder mounting.

NOTICE:

When removing the pads, make sure that the disc brake pad support plates remain securely attached to
the cylinder mounting. The pad support plates are attached to the cylinder mounting with double-sided
tape.
If a pad support plate is not securely attached to the cylinder mounting, replace it with a new one.

6. REMOVE REAR DISC BRAKE ANTI-SQUEAL SHIM

(a) Remove the anti-squeal shim from each disc brake pad.

7. REMOVE PAD WEAR INDICATOR PLATE

(a) Remove the pad wear indicator plate from the inner disc brake pad.

8. REMOVE REAR DISC BRAKE PAD SUPPORT PLATE

BRAKE: REAR BRAKE: REMOVAL; 2015 MY Tundra [08/2014 -        ]
