Title: 3UR-FE ENGINE CONTROL SYSTEM: ACCELERATOR PEDAL: ON-VEHICLE INSPECTION; 2015 MY Tundra

[08/2014 -        ]

ON-VEHICLE INSPECTION

1. INSPECT ACCELERATOR PEDAL ROD ASSEMBLY

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch to ON.

(c) Push the Techstream main switch ON.

(d) Enter the following menus:

Select: Powertrain / Engine and ECT / Data List / ETCS / Accel Sensor Out No. 1 and Accel Sensor Out

No. 2.

(e) Read the value displayed on the tester.

Accel Sensor Out No. 1:

Standard voltage

CONDITION

SPECIFIED CONDITION

Accelerator pedal is released

0.5 to 1.1 V

Accelerator pedal is depressed

2.6 to 4.5 V

Accel Sensor Out No. 2 :

Standard voltage

CONDITION

SPECIFIED CONDITION

Accelerator pedal is released

1.2 to 2.0 V

Accelerator pedal is depressed

3.4 to 5.0 V

If the result is not as specified, check the accelerator pedal rod, wire harness or ECM.

3UR-FE ENGINE CONTROL SYSTEM: ACCELERATOR PEDAL: ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000031WV024X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: ACCELERATOR PEDAL: REMOVAL; 2015 MY Tundra [08/2014 -

       ]

REMOVAL

1. REMOVE ACCELERATOR PEDAL ROD ASSEMBLY

NOTICE:

This accelerator pedal does not require lubrication.

Do not apply oil or other lubrication to the accelerator pedal rod assembly.

If applied, the accelerator pedal rod assembly must be replaced.

(a) Disconnect the accelerator pedal position sensor connector.

(b) Remove the 2 nuts and accelerator pedal rod.

3UR-FE ENGINE CONTROL SYSTEM: ACCELERATOR PEDAL: ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000031WT024X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: ACCELERATOR PEDAL: INSTALLATION; 2015 MY Tundra [08/2014

-        ]

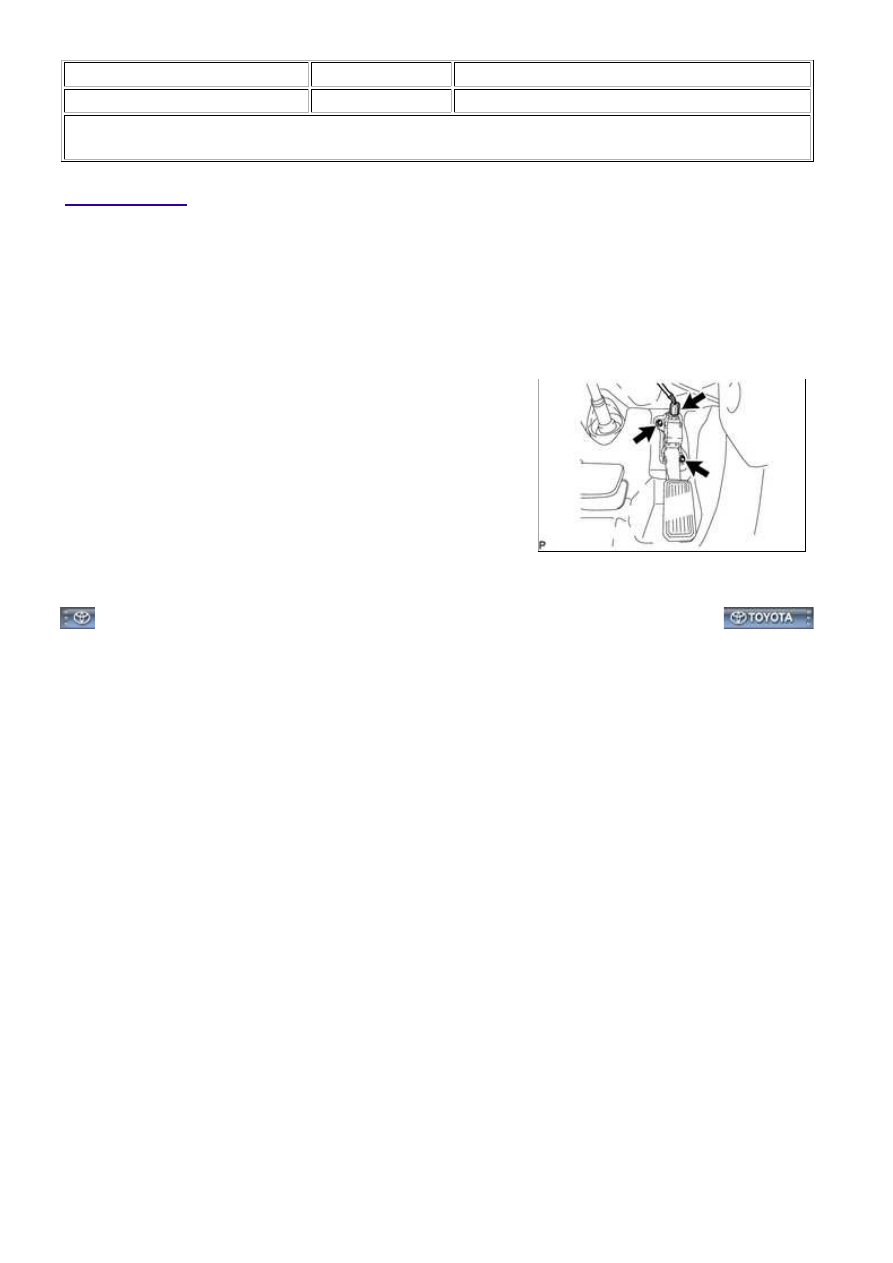

INSTALLATION

1. INSTALL ACCELERATOR PEDAL ROD ASSEMBLY

NOTICE:

Avoid physical shocks to the accelerator pedal rod assembly.
Do not disassemble the accelerator pedal rod assembly.
This accelerator pedal does not require lubrication.

Do not apply oil or other lubrication to the accelerator pedal rod assembly.

If applied, the accelerator pedal rod assembly must be replaced.

(a) Install the accelerator pedal rod assembly with the 2 nuts.

Torque:

5.5 N·m {56 kgf·cm, 49in·lbf}

(b) Connect the accelerator pedal position sensor connector.

3UR-FE ENGINE CONTROL SYSTEM: ACCELERATOR PEDAL: I...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000031YG024X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FE ENGINE CONTROL SYSTEM: AIR FUEL RATIO SENSOR: COMPONENTS; 2015 MY Tundra

[08/2014 -        ]

COMPONENTS

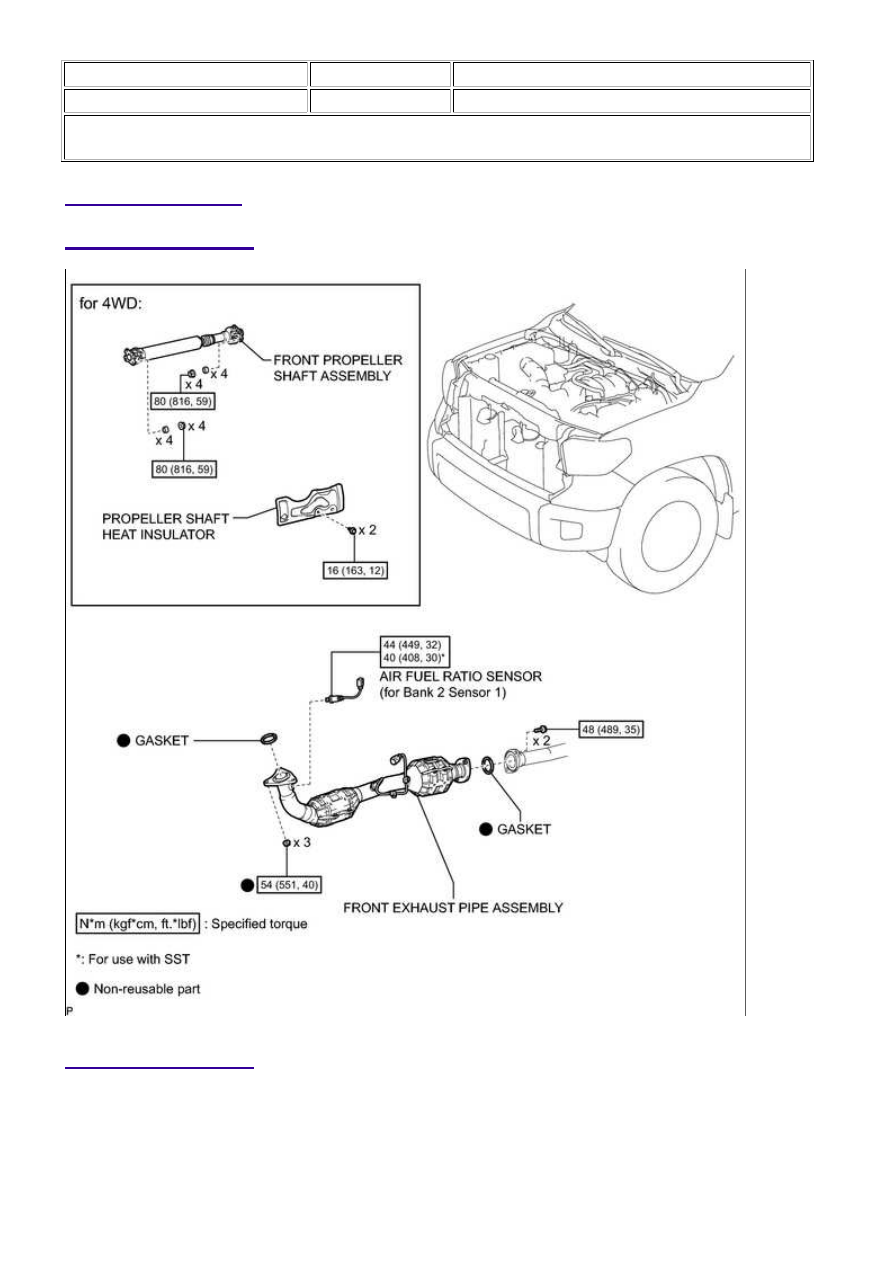

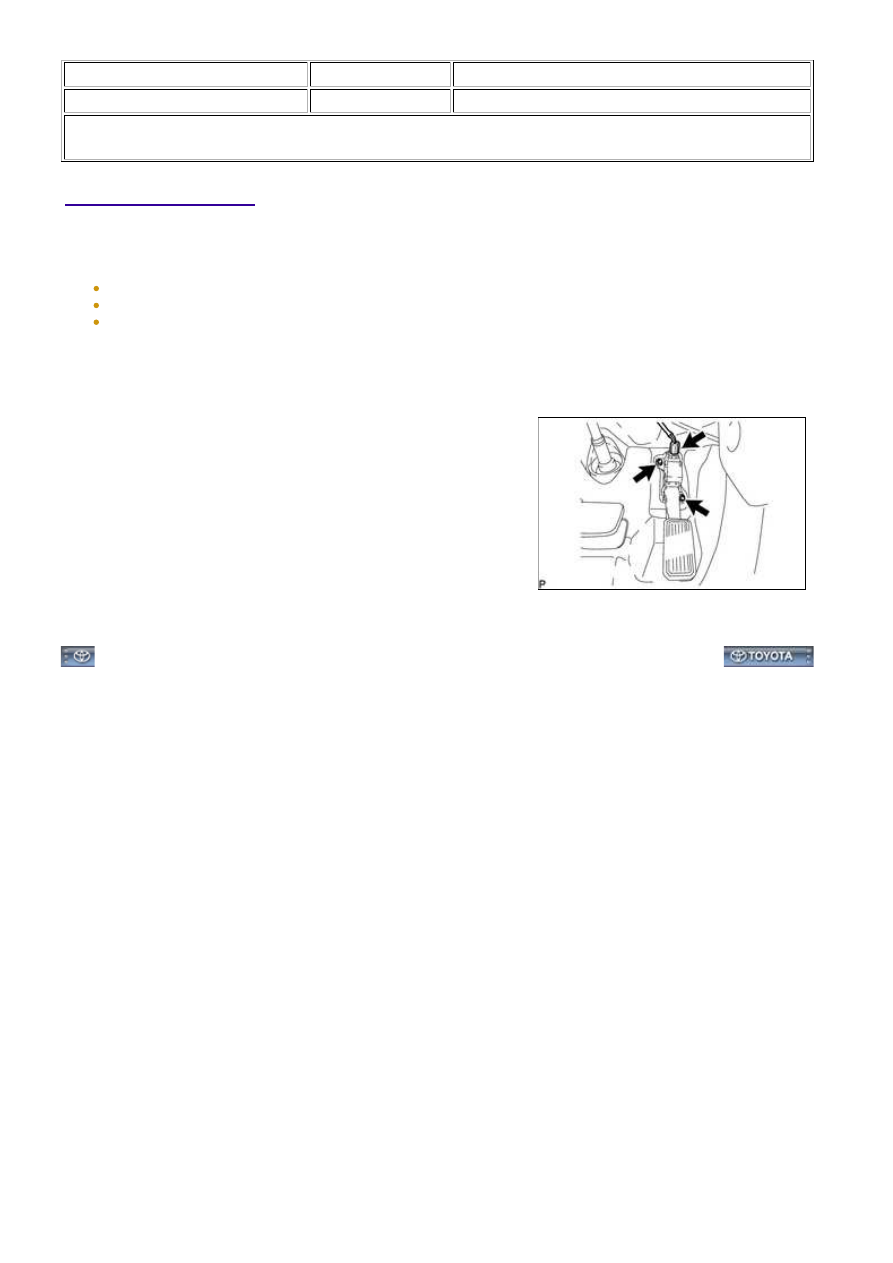

ILLUSTRATION

ILLUSTRATION
