3UR-FBE ENGINE MECHANICAL: FRONT CRANKSHAFT OIL SE...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000031RM023X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

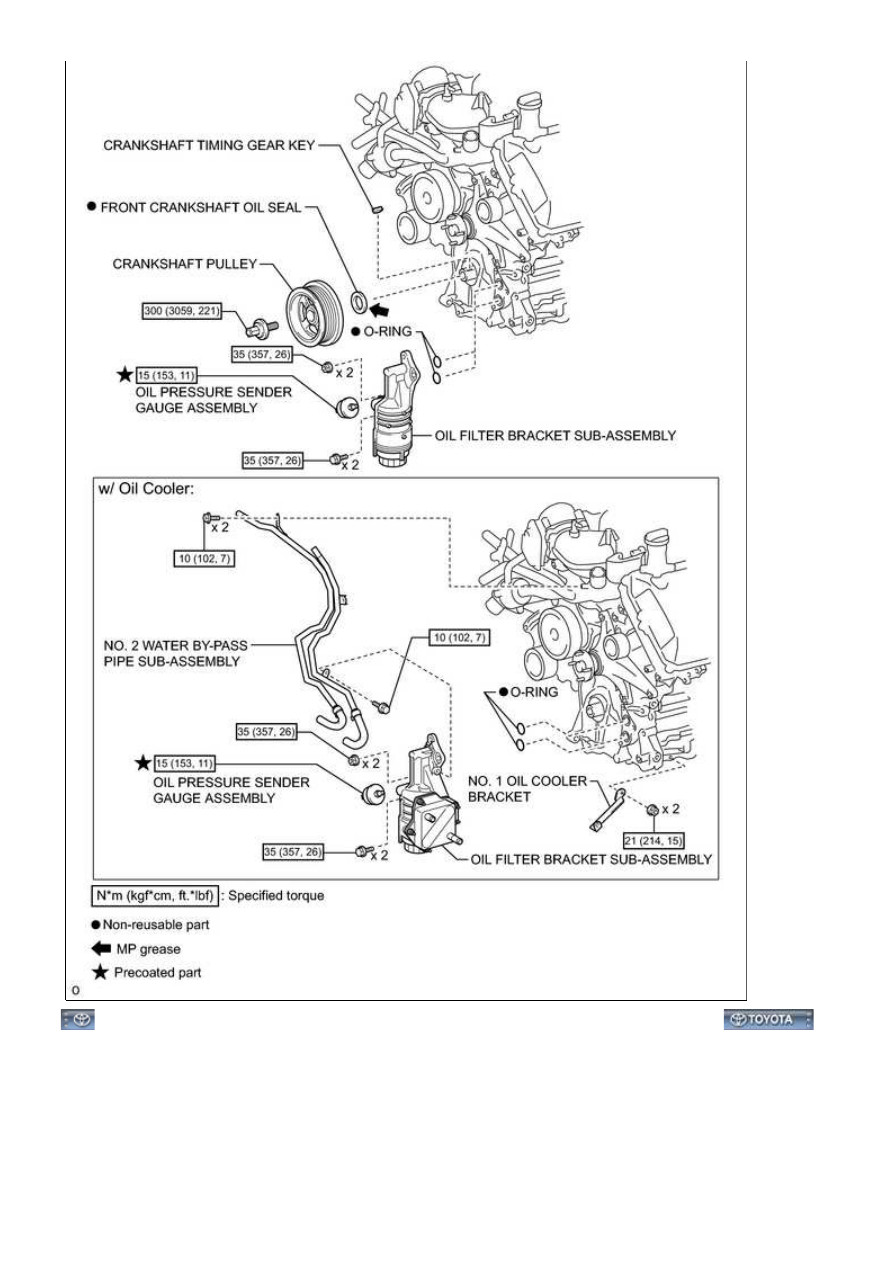

Title: 3UR-FBE ENGINE MECHANICAL: FRONT CRANKSHAFT OIL SEAL: REMOVAL; 2015 MY Tundra [08/2014

-        ]

REMOVAL

1. REMOVE V-BANK COVER SUB-ASSEMBLY

2. REMOVE NO. 1 ENGINE UNDER COVER

3. DRAIN ENGINE COOLANT

4. REMOVE INLET RADIATOR HOSE

5. REMOVE FAN & GENERATOR V BELT

6. REMOVE FAN SHROUD

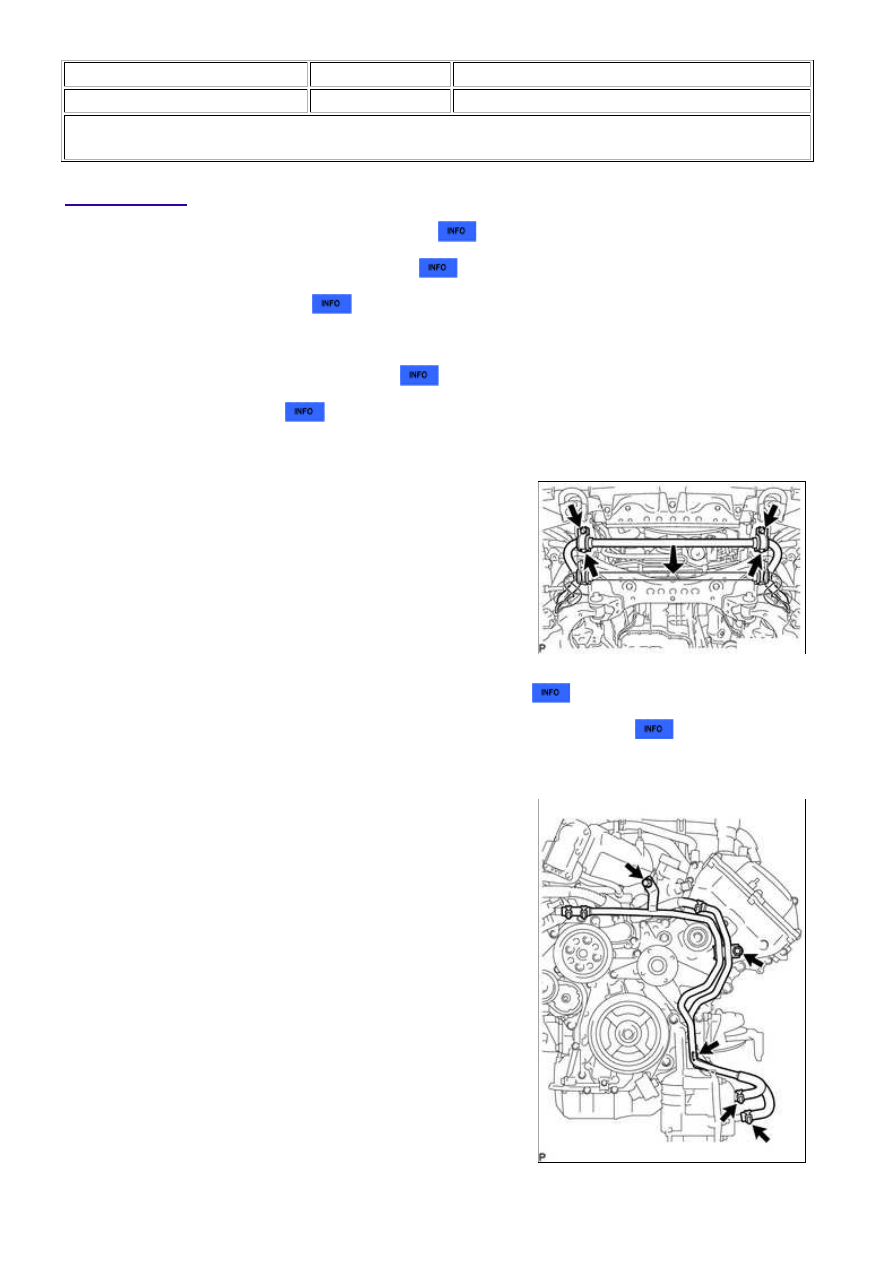

7. DISCONNECT FRONT STABILIZER BAR

(a) Remove the 4 bolts, 2 stabilizer brackets and 2 stabilizer

bushes. Then disconnect the stabilizer bar.

8. REMOVE OIL PRESSURE SENDER GAUGE ASSEMBLY

9. REMOVE OIL FILTER BRACKET SUB-ASSEMBLY (w/o Oil Cooler)

10. DISCONNECT NO. 2 WATER BY-PASS PIPE SUB-ASSEMBLY (w/ Oil Cooler)

(a) Remove the 3 bolts and disconnect the 2 water by-pass

hoses from the oil cooler.

3UR-FBE ENGINE MECHANICAL: FRONT CRANKSHAFT OIL SE...

11. REMOVE NO. 1 OIL COOLER BRACKET (w/ Oil Cooler)

12. REMOVE OIL FILTER BRACKET SUB-ASSEMBLY (w/ Oil Cooler)

13. REMOVE CRANKSHAFT PULLEY

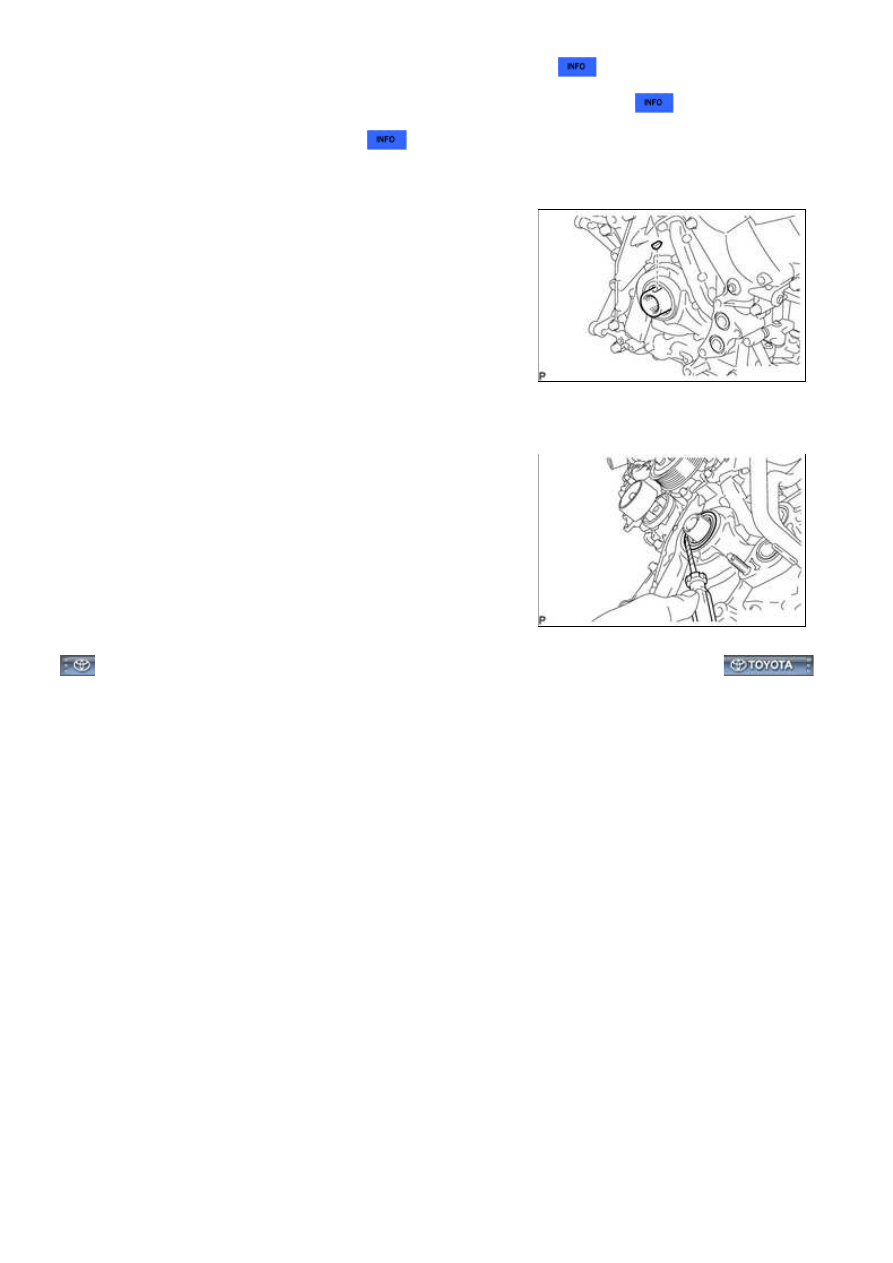

14. REMOVE CRANKSHAFT TIMING GEAR KEY

(a) Remove the crankshaft timing gear key from the crankshaft.

15. REMOVE FRONT CRANKSHAFT OIL SEAL

(a) Using a screwdriver, pry out the oil seal.

HINT:

Tape the screwdriver tip before use.

NOTICE:

3UR-FBE ENGINE MECHANICAL: FRONT CRANKSHAFT OIL SE...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000031RK023X

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 3UR-FBE ENGINE MECHANICAL: FRONT CRANKSHAFT OIL SEAL: INSTALLATION; 2015 MY Tundra

[08/2014 -        ]

INSTALLATION

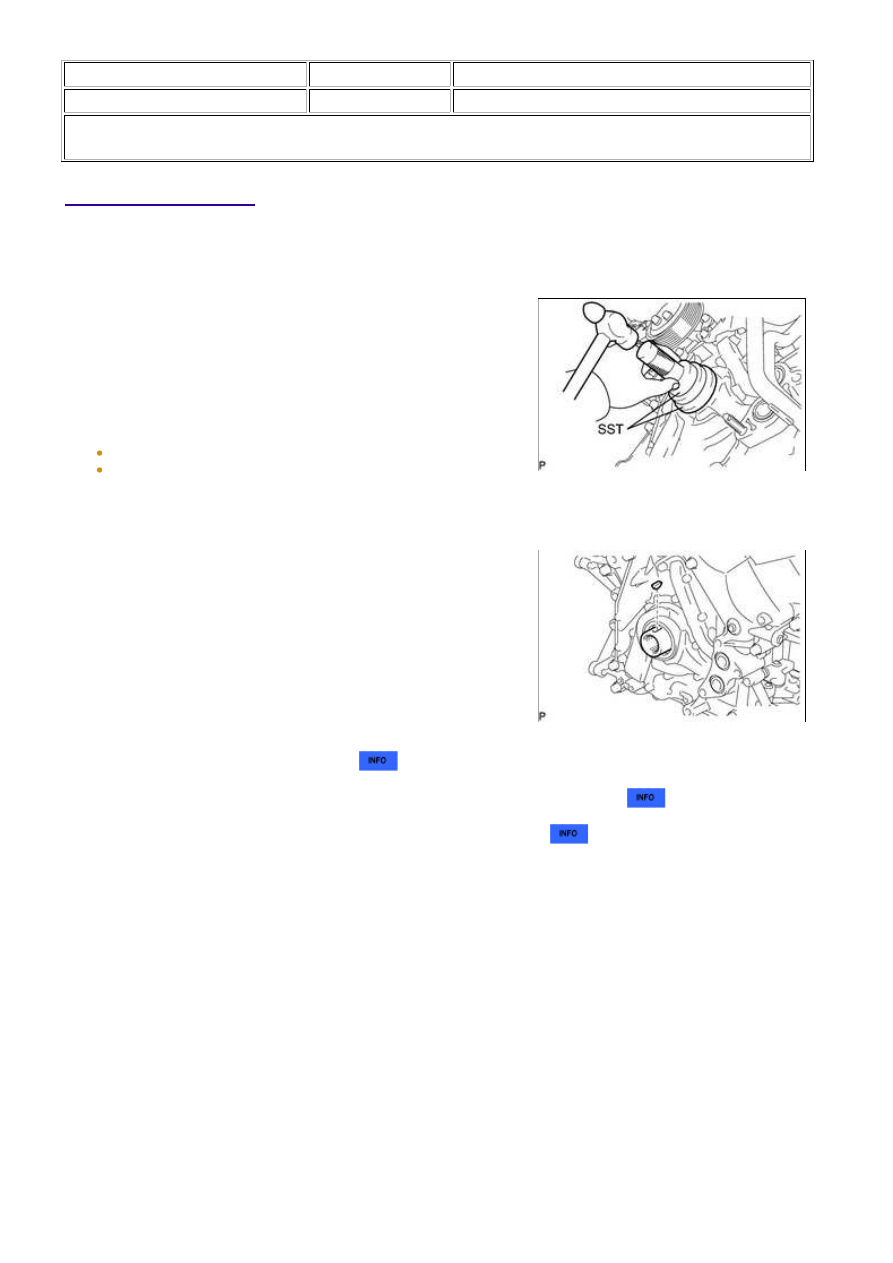

1. INSTALL FRONT CRANKSHAFT OIL SEAL

between 0 to 1.0 mm (0 to 0.0394 in.) from the timing chain

cover edge.

SST: 09223-22010

SST: 09506-35010

NOTICE:

Keep the lip free from foreign matter.
Do not tap the oil seal at an angle.

2. INSTALL CRANKSHAFT TIMING GEAR KEY

(a) Install the crankshaft timing gear key.

3. INSTALL CRANKSHAFT PULLEY

4. INSTALL OIL FILTER BRACKET SUB-ASSEMBLY (w/ Oil Cooler)

5. INSTALL NO. 1 OIL COOLER BRACKET (w/ Oil Cooler)

6. CONNECT NO. 2 WATER BY-PASS PIPE SUB-ASSEMBLY (w/ Oil Cooler)
