Title: 1UR-FE LUBRICATION: OIL AND OIL FILTER: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

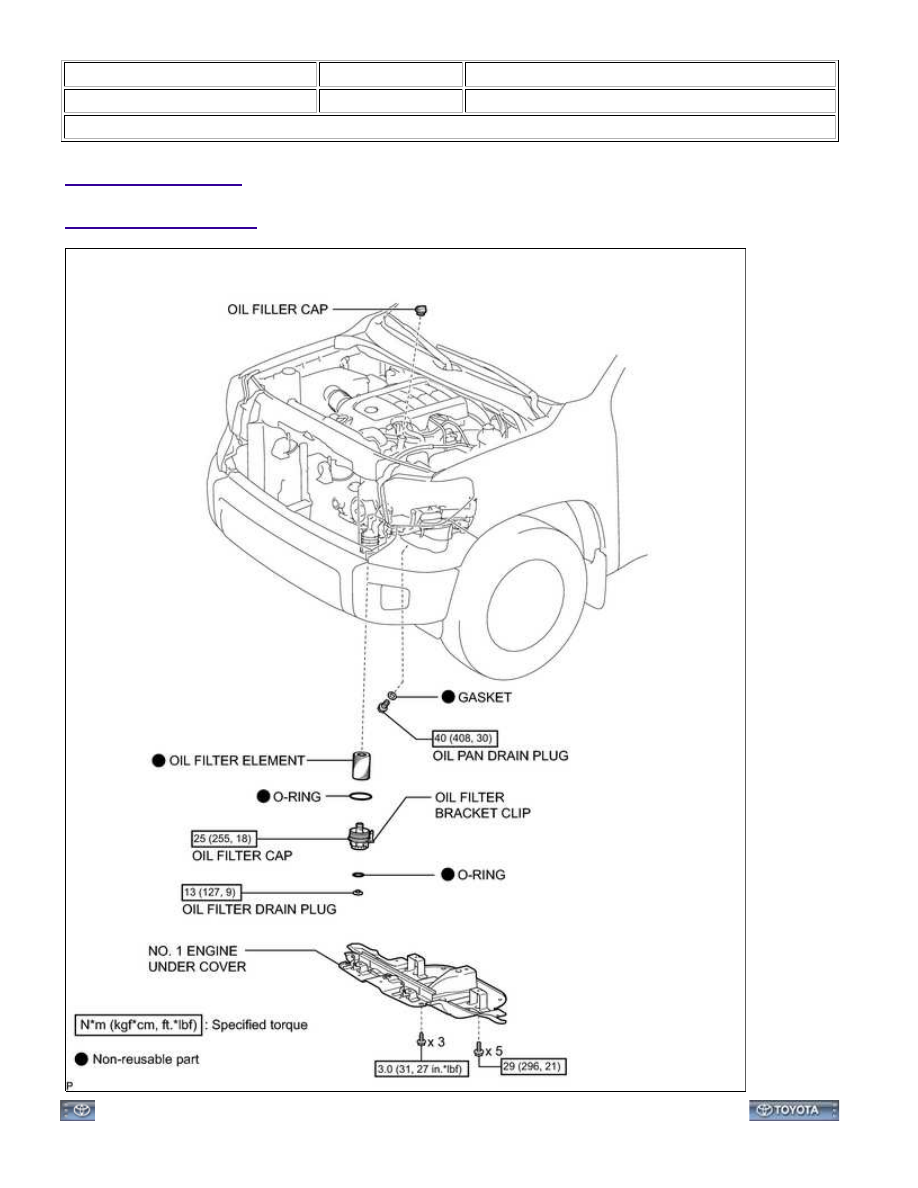

COMPONENTS

ILLUSTRATION

1UR-FE LUBRICATION: OIL AND OIL FILTER: COMPONENTS; 20...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002O1G05UX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE LUBRICATION: OIL AND OIL FILTER: REPLACEMENT; 2015 MY Tundra [08/2014 -        ]

REPLACEMENT

CAUTION:

(a) Remove the oil filler cap.

(b) Remove the oil pan drain plug and gasket, and drain the engine oil into a container.

(c) Install a new gasket and the oil pan drain plug.

Torque:

40 N·m {408 kgf·cm, 30ft·lbf}

2. REMOVE NO. 1 ENGINE UNDER COVER

(a) Remove the 3 screws and 5 bolts.

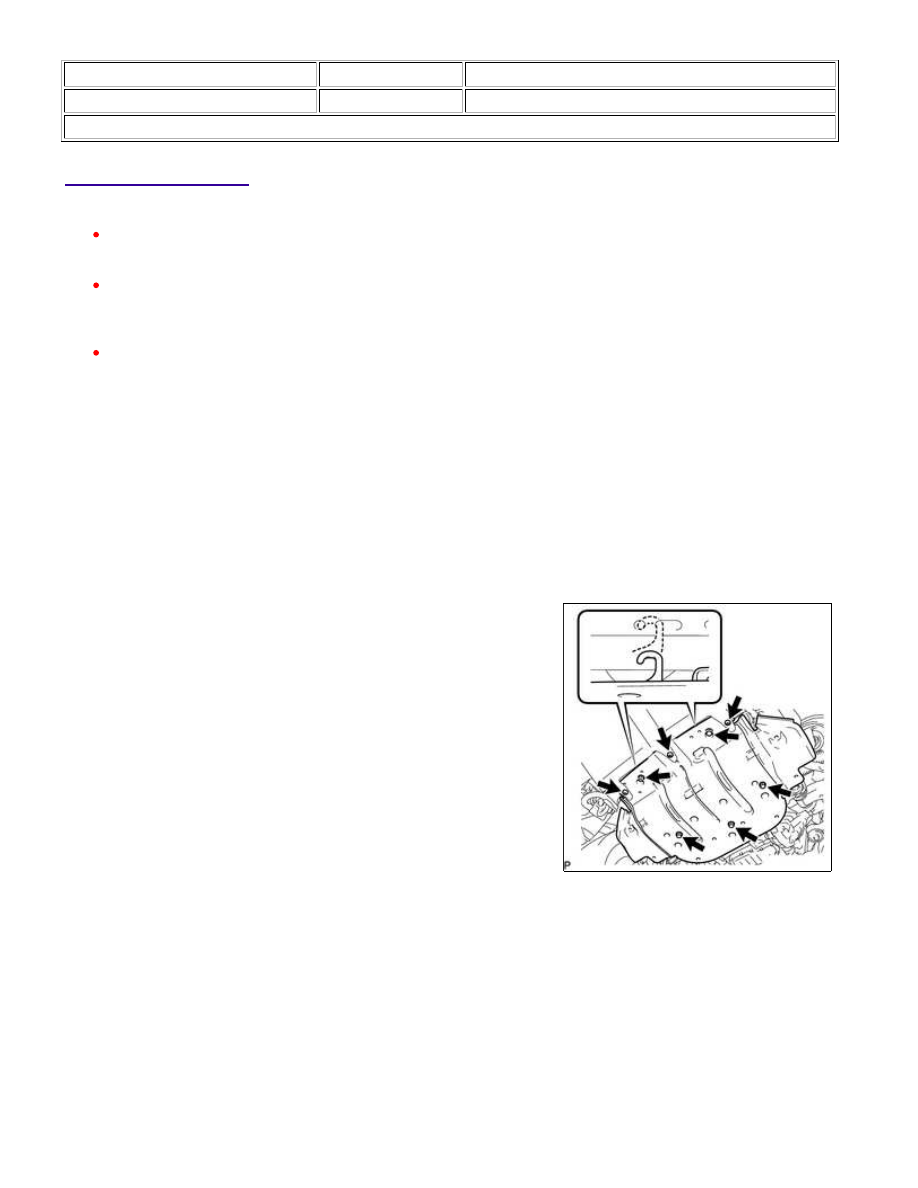

(b) Unhook the engine under cover from the vehicle body as shown in the illustration.

3. REMOVE OIL FILTER ELEMENT

1UR-FE LUBRICATION: OIL AND OIL FILTER: REPLACEMENT; ...

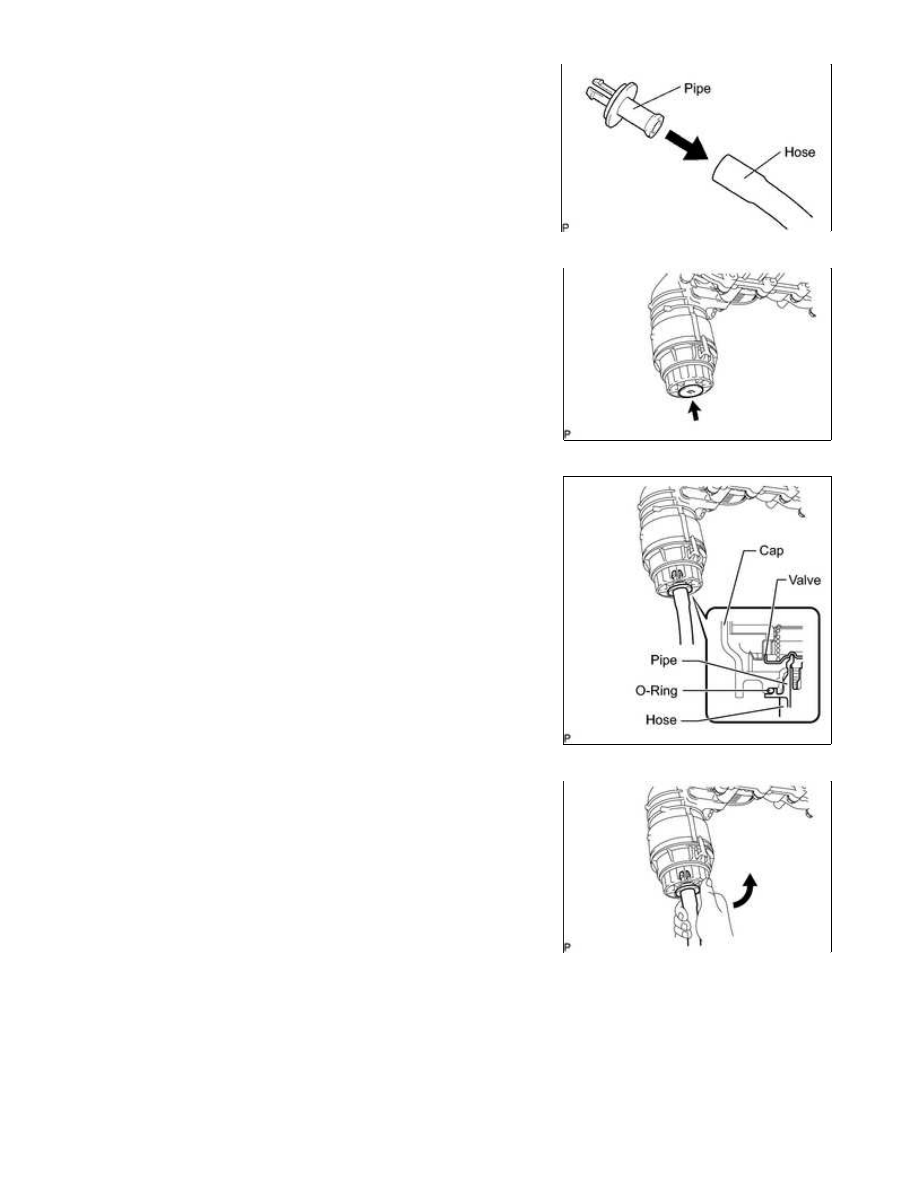

(b) Remove the oil filter drain plug.

(c) Install the pipe to the oil filter cap.

HINT:

Use a container to catch the draining oil.

NOTICE:

If the O-ring is removed with the drain plug, install the O-ring

together with the pipe.

(d) Check that oil is drained from the oil filter. Then disconnect the

pipe and remove the O-ring, as shown in the illustration.

1UR-FE LUBRICATION: OIL AND OIL FILTER: REPLACEMENT; ...

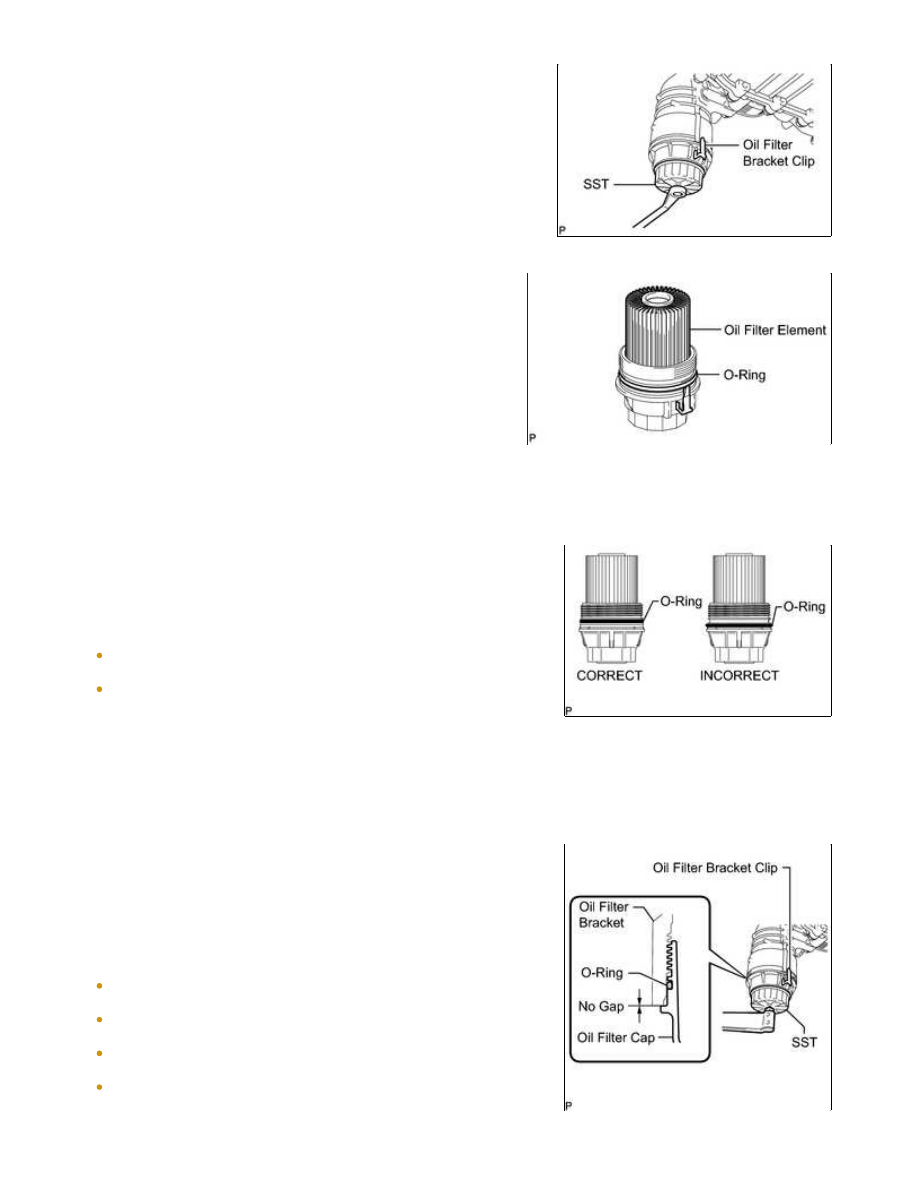

(e) Using SST, remove the oil filter cap.

SST: 09228-06501

NOTICE:

Do not remove the oil filter bracket clip.

(f) Remove the oil filter element and O-ring from the oil filter

cap.

NOTICE:

Be sure to remove the O-ring for the cap by hand, without

using any tools, to prevent damage to the cap's O-ring
groove.

4. INSTALL OIL FILTER ELEMENT

to the oil filter cap.

NOTICE:

Be sure to install the O-ring in the proper location, otherwise oil
may leak.
Do not twist the O-ring.

(c) Set a new oil filter element to the oil filter cap.

(f) Using SST, tighten the oil filter cap.

SST: 09228-06501

Torque:

25 N·m {255 kgf·cm, 18ft·lbf}

NOTICE:

When tightening the oil filter cap, do not remove the oil filter
bracket clip.
Make sure that the oil filter is installed securely as shown in the
illustration.
Be careful that the O-ring does not get caught between any
surrounding parts.
After tightening the oil filter cap, make sure that there is no gap
and that the O-ring is not protruding.

1UR-FE LUBRICATION: OIL AND OIL FILTER: REPLACEMENT; ...
