Toyota Tundra (2015 year). Manual - part 1396

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000000YLR0AHX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE FUEL: FUEL TANK: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL NO. 1 FUEL TANK PROTECTOR (w/ Cover)

HINT:

2. INSTALL FUEL SUCTION WITH PUMP AND GAUGE TUBE ASSEMBLY

3. INSTALL FUEL TANK TO FILLER PIPE HOSE

(a) Install the fuel tank to filler pipe hose to the fuel tank assembly.

4. INSTALL NO. 1 FUEL TANK HEAT INSULATOR

(a) Install the No. 1 fuel tank heat insulator with the 4 clips and nut.

Torque:

6.0 N·m {61 kgf·cm, 53in·lbf}

5. INSTALL INLET FUEL TANK PIPE SUB-ASSEMBLY

(a) Install the inlet fuel tank pipe sub-assembly with the 2 nuts.

Torque:

20 N·m {204 kgf·cm, 15ft·lbf}

6. INSTALL FUEL TANK ASSEMBLY

(a) Set the fuel tank assembly on a transmission jack and raise the fuel tank assembly.

(b) Attach the wire harness clamp and connect the fuel pump and fuel sender gauge connector to the fuel

tank assembly.

NOTICE:

Be careful not to cut the wiring.

(c) w/ Cover:

Attach the 3 claws to install the No. 2 fuel tank protector.

(d) Raise the transmission jack.

(e) Install the No. 1 fuel tank band sub-assembly and No. 2 fuel tank band sub-assembly with the 2 pins and

2 clips.

(f) Connect the No. 1 fuel tank band sub-assembly and No. 2 fuel tank band sub-assembly with the 2 bolts.

Torque:

40 N·m {408 kgf·cm, 30ft·lbf}

1UR-FE FUEL: FUEL TANK: INSTALLATION; 2015 MY Tundra [08/...

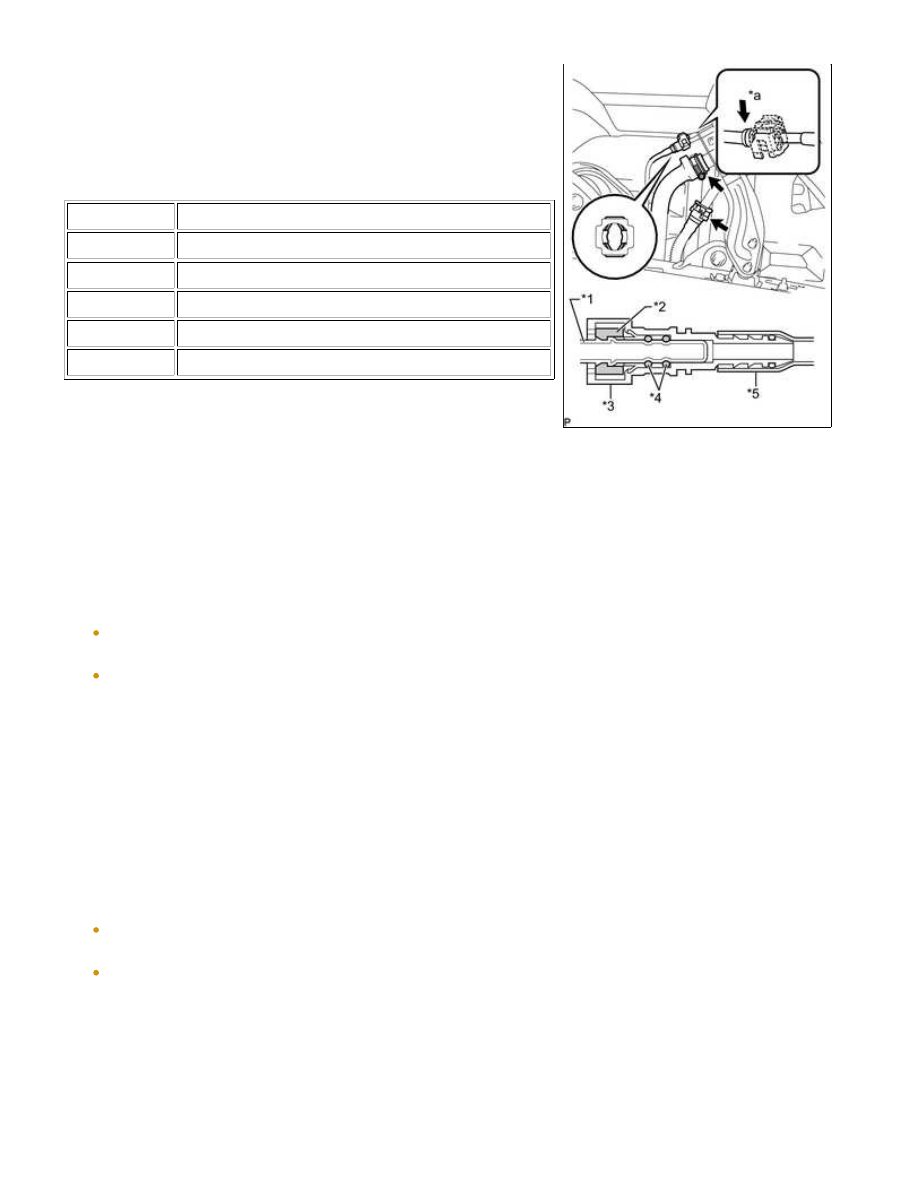

7. CONNECT OUTLET NO. 1 CHARCOAL CANISTER HOSE

(a) Connect the outlet No. 1 charcoal canister hose to the inlet fuel

tank pipe sub-assembly.

Text in Illustration

*1

Pipe

*2

Retainer

*3

Connector

*4

O-Ring

*5

Nylon Tube

*a

Push

(b) Attach the hose to the No. 1 breather tube support.

8. CONNECT FUEL TANK TO FILLER PIPE HOSE

(a) Connect the fuel tank to filler pipe hose to the inlet fuel tank pipe sub-assembly.

(b) Connect the fuel tank breather tube to the inlet fuel tank pipe sub-assembly.

HINT:

Push the parts together firmly until a "click" sound is heard.

NOTICE:

Before installing the tube connectors to the pipes, check if there is any damage or foreign matter in the
connectors.

After the connection, check if the connectors and pipes are securely connected by trying to pull them
apart.

(c) Attach the lock claws to the connector by pushing down on the cover as shown in the illustration.

(d) Attach the filler pipe hose and fuel tank breather tube to the No. 1 breather tube clamp.

9. CONNECT WIRE HARNESS

(a) Attach the harness clamp to the fuel tank assembly.

10. CONNECT VENT LINE HOSE

(a) Connect the vent line hose and install the retainer.

NOTICE:

Before installing the hose, make sure that it is not damaged. Make sure that there is no foreign matter
present on the connecting surfaces.

After connecting, check if the hose and the connector are securely connected by pulling on them.

1UR-FE FUEL: FUEL TANK: INSTALLATION; 2015 MY Tundra [08/...

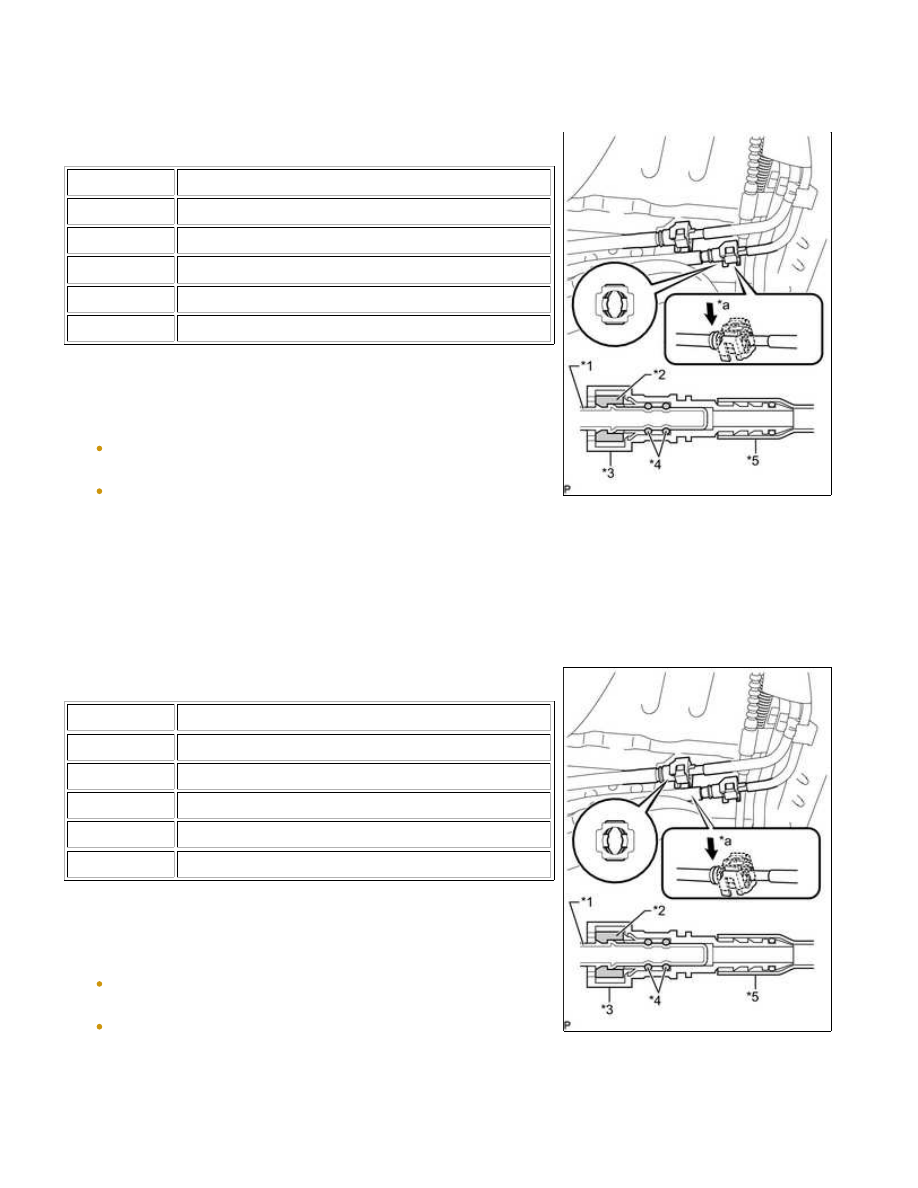

11. CONNECT FUEL TANK RETURN TUBE

(a) Connect the fuel tank return tube.

Text in Illustration

*1

Pipe

*2

Retainer

*3

Connector

*4

O-Ring

*5

Nylon Tube

*a

Push

HINT:

Push the parts together firmly until a "click" sound is heard.

NOTICE:

Before installing the tube connectors to the pipes, check if there
is any damage or foreign matter in the connectors.

After the connection, check if the connectors and pipes are
securely connected by trying to pull them apart.

(b) Attach the lock claws to the connector by pushing down on the

cover as shown in the illustration.

12. CONNECT FUEL TANK MAIN TUBE SUB-ASSEMBLY

(a) Connect the fuel tank main tube sub-assembly.

Text in Illustration

*1

Pipe

*2

Retainer

*3

Connector

*4

O-Ring

*5

Nylon Tube

*a

Push

HINT:

Push the parts together firmly until a "click" sound is heard.

NOTICE:

Before installing the tube connectors to the pipes, check if there
is any damage or foreign matter in the connectors.

After the connection, check if the connectors and pipes are
securely connected by trying to pull them apart.

(b) Attach the lock claws to the connector by pushing down on the

cover as shown in the illustration.

1UR-FE FUEL: FUEL TANK: INSTALLATION; 2015 MY Tundra [08/...

13. INSTALL NO. 1 FUEL TANK PROTECTOR SUB-ASSEMBLY (for Rough Road Area

Specification Vehicles)

(a) Install the No. 1 fuel tank protector sub-assembly with the 2 bolts and 2 nuts.

Torque:

for bolt -

29 N·m {296 kgf·cm, 21ft·lbf}

for nut -

20 N·m {204 kgf·cm, 15ft·lbf}

14. INSTALL FUEL TANK CAP

15. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

16. INSPECT FOR FUEL LEAK

1UR-FE FUEL: FUEL TANK: INSTALLATION; 2015 MY Tundra [08/...
