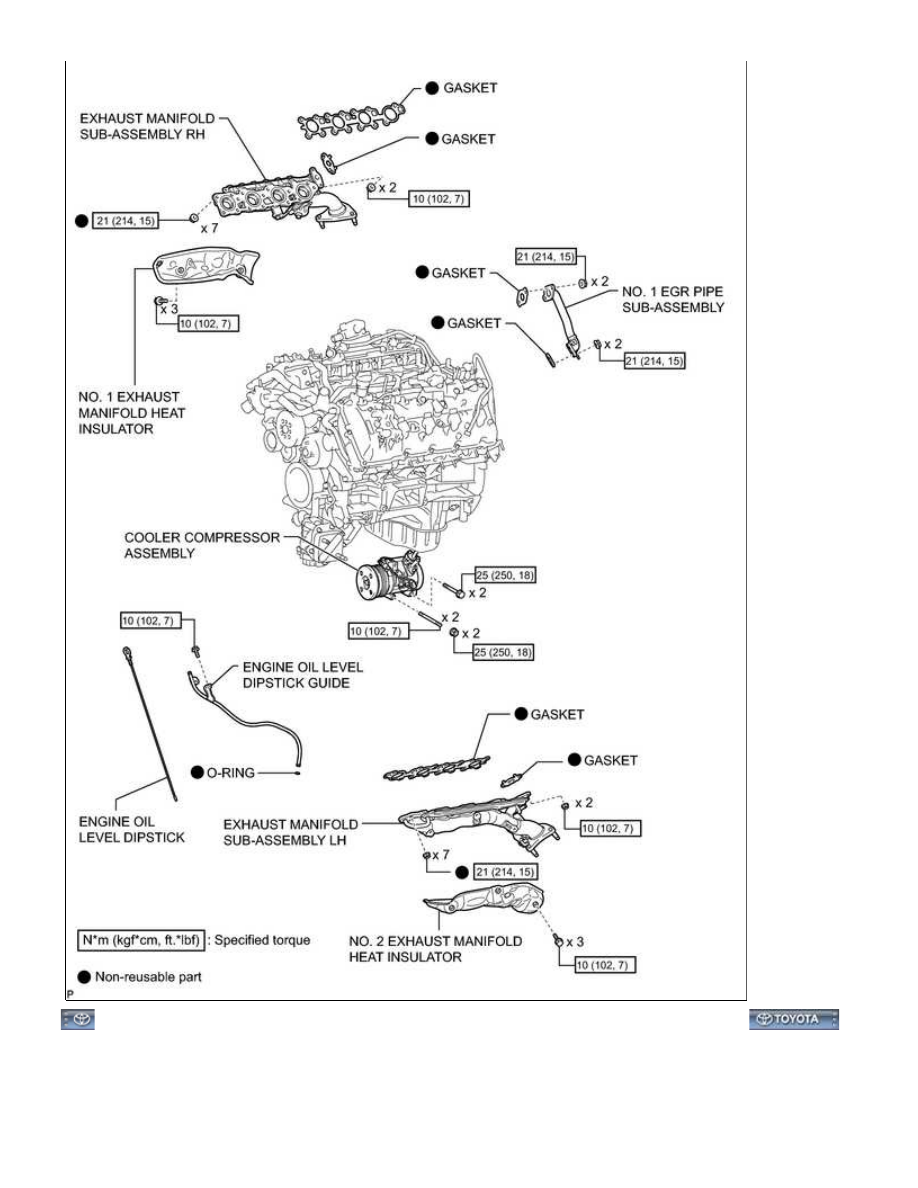

1UR-FE EXHAUST: EXHAUST MANIFOLD: COMPONENTS; 201...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM0000031GX02DX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE EXHAUST: EXHAUST MANIFOLD: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE FRONT FENDER APRON SEAL RH

(a) Remove the 6 clips and fender apron seal.

2. REMOVE FRONT FENDER APRON SEAL REAR RH

(a) Remove the 5 clips and fender apron seal.

3. REMOVE FRONT FENDER APRON SEAL LH

(a) Remove the 6 clips and fender apron seal.

4. REMOVE FRONT FENDER APRON SEAL REAR LH

(a) Remove the 5 clips and fender apron seal.

5. REMOVE INTAKE MANIFOLD

6. REMOVE GENERATOR ASSEMBLY

7. DISCONNECT COOLER COMPRESSOR ASSEMBLY

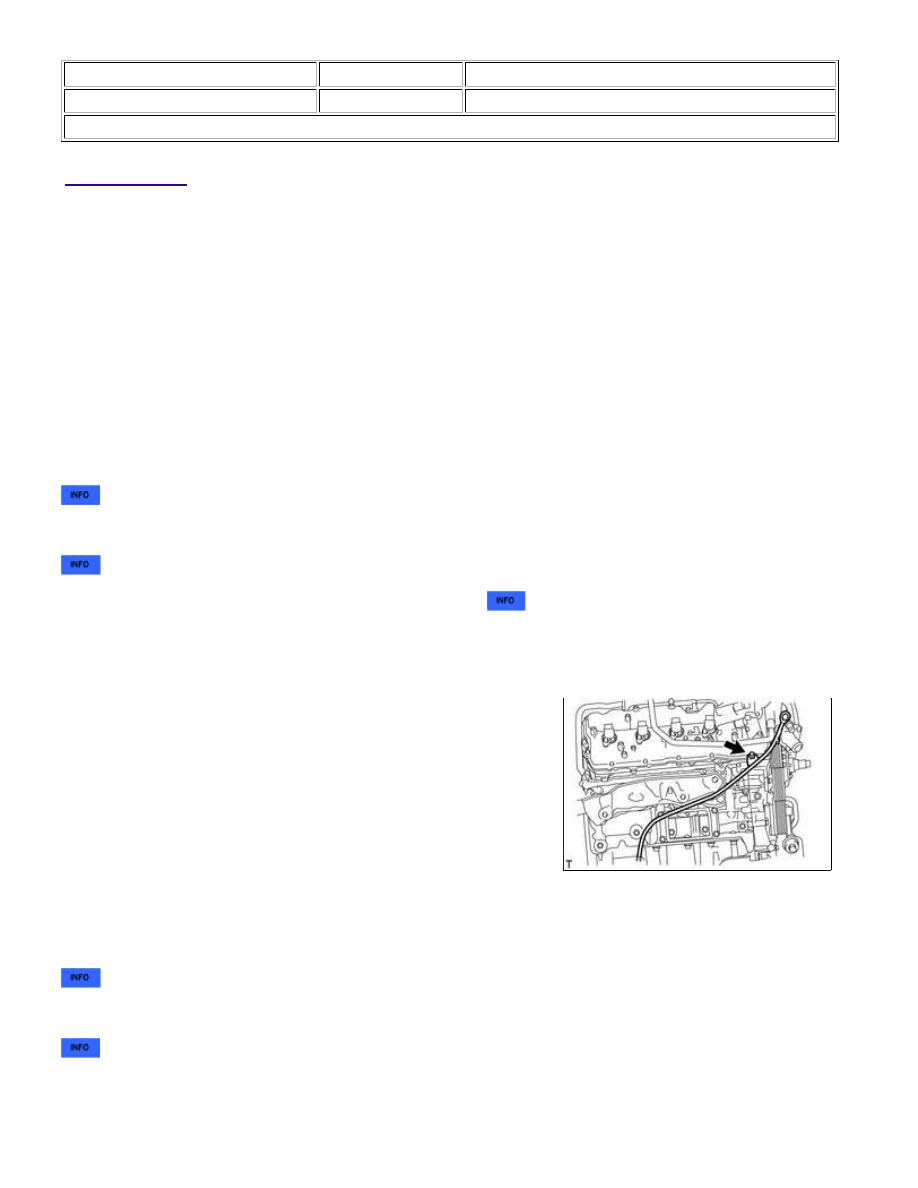

8. REMOVE ENGINE OIL LEVEL DIPSTICK GUIDE

(a) Remove the dipstick.

(b) Remove the bolt and dipstick guide.

(c) Remove the O-ring from dipstick guide.

9. REMOVE EXHAUST PIPE ASSEMBLY

10. REMOVE FRONT PROPELLER SHAFT ASSEMBLY (for 4WD)

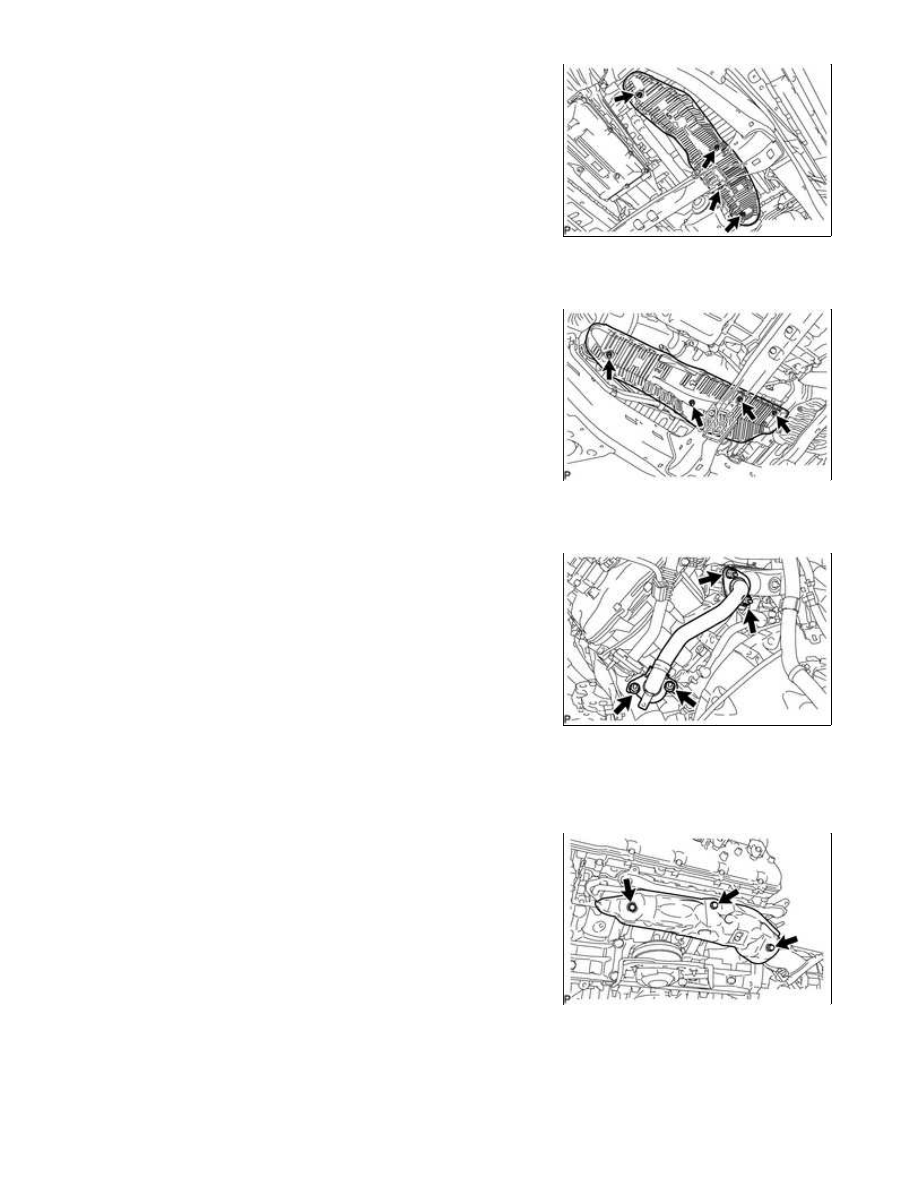

11. REMOVE FRONT NO. 4 FLOOR HEAT INSULATOR

1UR-FE EXHAUST: EXHAUST MANIFOLD: REMOVAL; 2015 MY ...

(a) Remove the 4 nuts and front floor heat insulator.

12. REMOVE FRONT NO. 3 FLOOR HEAT INSULATOR

(a) Remove the 4 nuts and front floor heat insulator.

13. REMOVE NO. 1 EGR PIPE SUB-ASSEMBLY

(a) Remove the 4 nuts and EGR pipe.

(b) Remove the 2 gaskets.

14. REMOVE NO. 2 EXHAUST MANIFOLD HEAT INSULATOR

(a) Remove the 3 bolts and heat insulator.

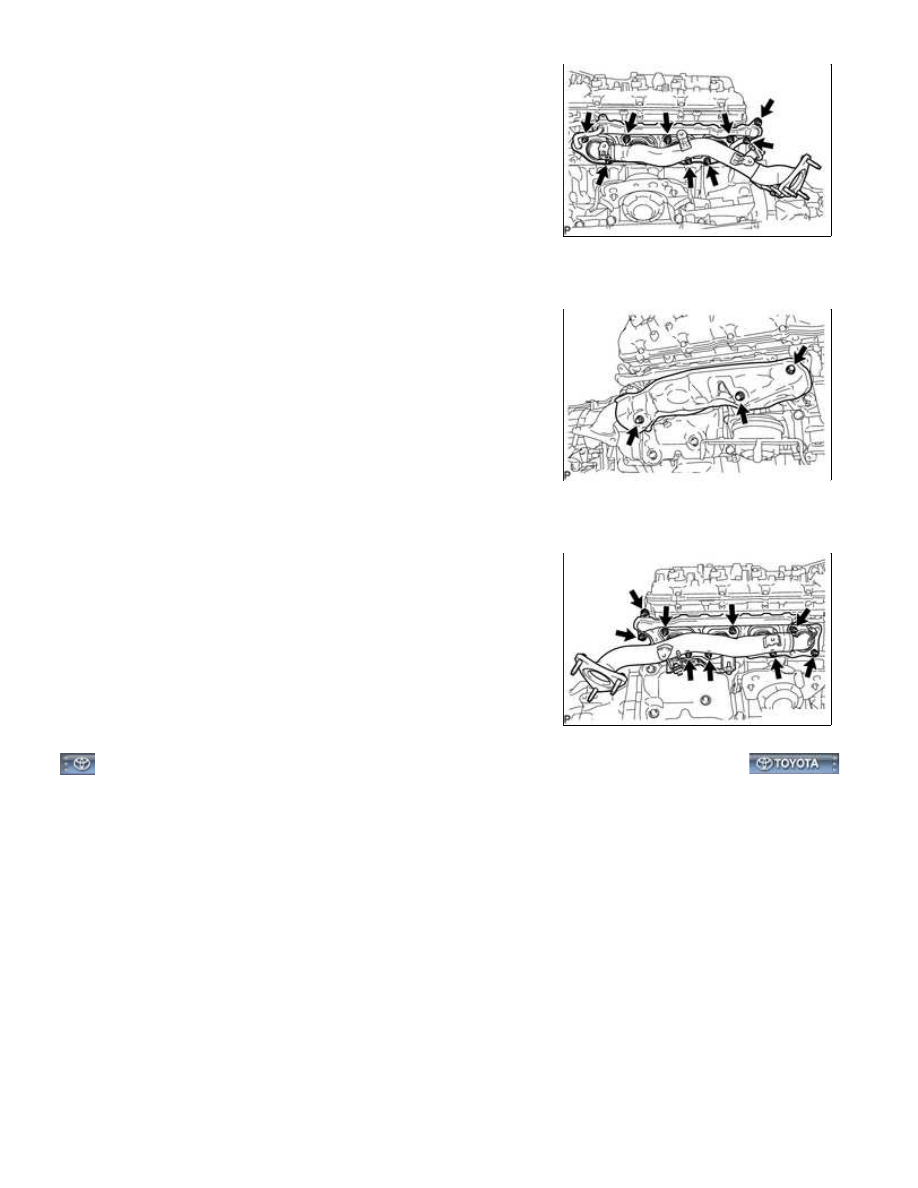

15. REMOVE EXHAUST MANIFOLD SUB-ASSEMBLY LH

1UR-FE EXHAUST: EXHAUST MANIFOLD: REMOVAL; 2015 MY ...

(a) Remove the 9 nuts, exhaust manifold and 2 gaskets.

16. REMOVE NO. 1 EXHAUST MANIFOLD HEAT INSULATOR

(a) Remove the 3 bolts and heat insulator.

17. REMOVE EXHAUST MANIFOLD SUB-ASSEMBLY RH

(a) Remove the 9 nuts, exhaust manifold and 2 gaskets.

1UR-FE EXHAUST: EXHAUST MANIFOLD: REMOVAL; 2015 MY ...
