7. PERFORM INITIALIZATION

NOTICE:

Perform the following procedure after replacing the throttle body assembly or any throttle body assembly

components. The following procedure should also be performed if the throttle body assembly is cleaned.

(a) Turn the ignition switch to ON without operating the accelerator pedal.

NOTICE:

If the accelerator pedal is operated, perform the above step again.

(b) Connect the Techstream to the DLC3 and clear the DTCs



.

(c) Perform the "Inspection After Repairs"



.

(d) Start the engine and check that the MIL is not illuminated and that the idle speed is within the specified

range when the A/C is switched off after the engine is warmed up.

Standard:

CONDITION

ENGINE IDLE SPEED

A/C switched off

650 to 750 rpm

HINT:

Be sure to perform this step with all accessories off.
Make sure that the shift lever is in P or neutral.

(e) Enter the following menus: Powertrain / Engine and ECT / Data List / Throttle Sensor Position. Fully

depress the accelerator pedal and check that the value is 60% or more.

(f) Perform a road test and confirm that there are no abnormalities.

1UR-FE ENGINE CONTROL SYSTEM: THROTTLE BODY: INSTA...

Last Modified: 9-16-2014

6.6 K

Doc ID: RM0000031Z400PX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: VVT SENSOR: COMPONENTS; 2015 MY Tundra [08/2014 -        ]

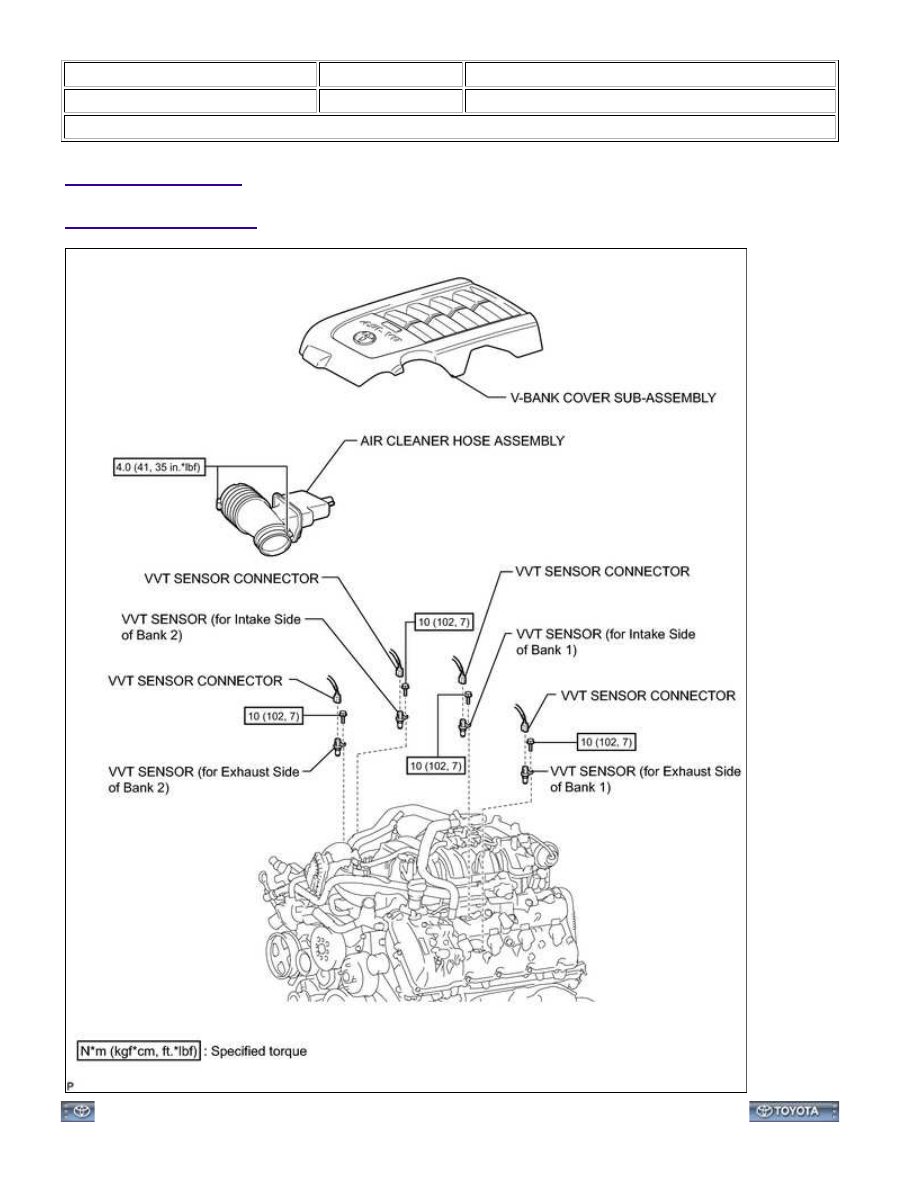

COMPONENTS

ILLUSTRATION

1UR-FE ENGINE CONTROL SYSTEM: VVT SENSOR: COMPONE...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002PQR01QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: VVT SENSOR: REMOVAL; 2015 MY Tundra [08/2014 -        ]

REMOVAL

1. REMOVE V-BANK COVER SUB-ASSEMBLY

2. REMOVE AIR CLEANER HOSE ASSEMBLY

3. REMOVE VVT SENSOR

(a) Disconnect the 4 sensor connectors.

(b) Remove the 4 bolts and 4 sensors.

1UR-FE ENGINE CONTROL SYSTEM: VVT SENSOR: REMOVAL; ...

Last Modified: 9-16-2014

6.6 A

Doc ID: RM000002PQP01QX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: VVT SENSOR: INSTALLATION; 2015 MY Tundra [08/2014 -        ]

INSTALLATION

1. INSTALL VVT SENSOR

(a) Install the 4 sensors with the 4 bolts.

Torque:

10 N·m {102 kgf·cm, 7ft·lbf}

(b) Connect the 4 sensor connectors.

2. INSTALL AIR CLEANER HOSE ASSEMBLY

3. INSTALL V-BANK COVER SUB-ASSEMBLY

1UR-FE ENGINE CONTROL SYSTEM: VVT SENSOR: INSTALLA...
