HINT:

For the fuel system On-vehicle Inspection, refer to the following procedures



.

NG

REPAIR OR REPLACE MALFUNCTIONING PARTS,

COMPONENT AND AREA

OK

END

83.

CLEAR DTC

(a) Connect the Techstream to the DLC3.

(b) Turn the ignition switch ON.

(c) Turn the Techstream on.

(d) Clear the DTCs



.

NEXT

END

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P1603,P1605;...

Last Modified: 9-16-2014

6.6 C

Doc ID: RM0000021150LNX

Model Year: 2015

Model: Tundra

Prod Date Range: [08/2014 -           ]

Title: 1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P1604; Startability Malfunction; 2015 MY Tundra [08/2014 -

       ]

DTC

P1604

Startability Malfunction

DESCRIPTION

This DTC is stored when the engine does not start even though the STA signal is input or when the engine takes a long

time to start, and when the engine speed is low or the engine stalls just after the engine starts.

Using the Techstream, the conditions present when the DTC was stored can be confirmed by referring to the freeze

frame data. Freeze frame data records engine conditions when a malfunction occurs. This information can be useful

when troubleshooting.

DTC

NO.

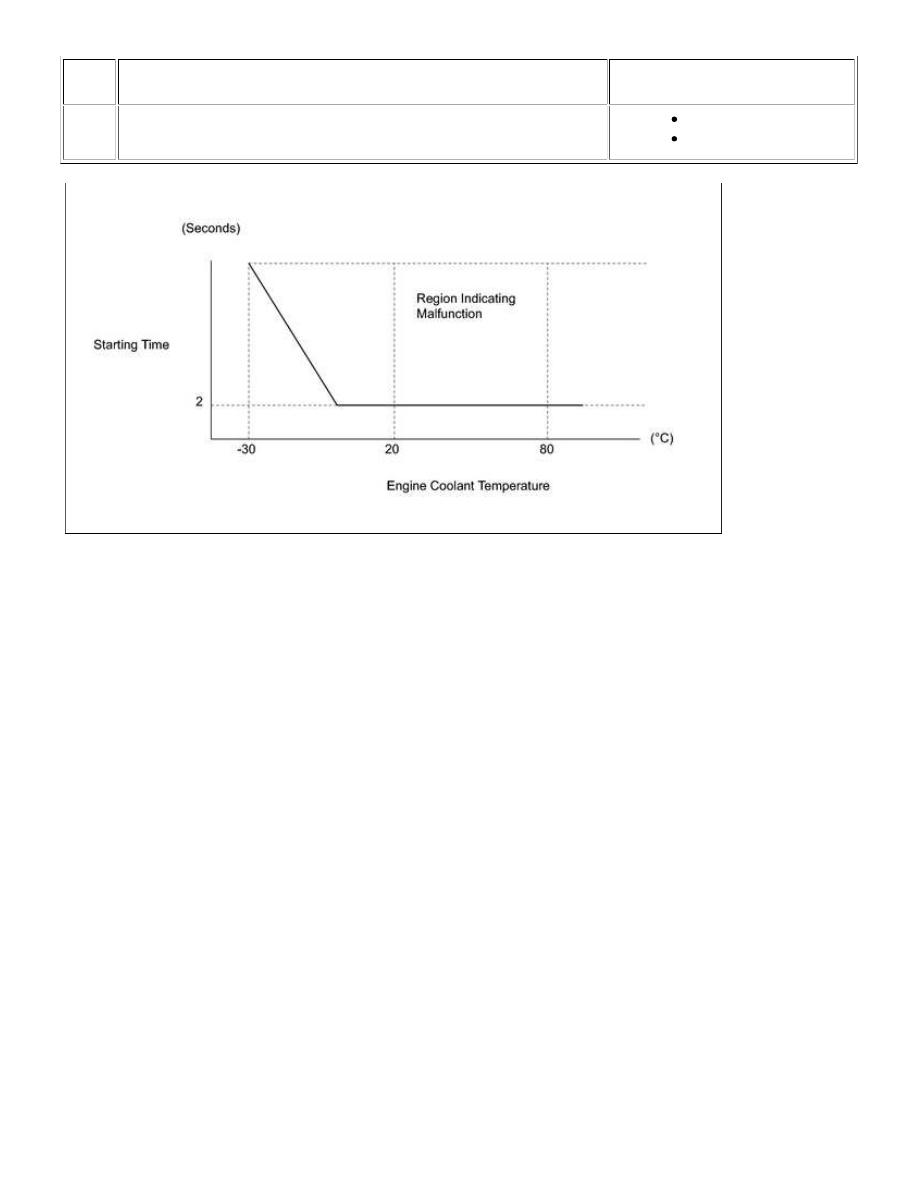

DTC DETECTION CONDITION

TROUBLE AREA

P1604

Either condition is met:

The engine speed is below 500 rpm with the STA signal on for

After the engine starts (engine speed is 500 rpm or more), the

engine speed drops to 200 rpm or less within approximately 2

seconds (1 trip detection logic).

Immobiliser system

Engine assembly (excess

friction, compression

loss)

Starter assembly

Crankshaft position

sensor

Engine coolant

temperature sensor

Fuel pump

Fuel pump control system

Fuel pipes

Fuel injector assembly

Throttle with motor body

assembly

Pressure regulator

Battery

Drive plate

Spark plug

Ignition coil circuit

Intake system

Camshaft timing oil

control valve

Mass air flow meter

Air fuel ratio sensor

Valve timing

Fuel

Purge VSV

EGR system

Intake valve

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P1604; Startabi...

DTC

NO.

DTC DETECTION CONDITION

TROUBLE AREA

Exhaust valve

ECM

1. Reference waveforms showing a normal cold engine start

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P1604; Startabi...

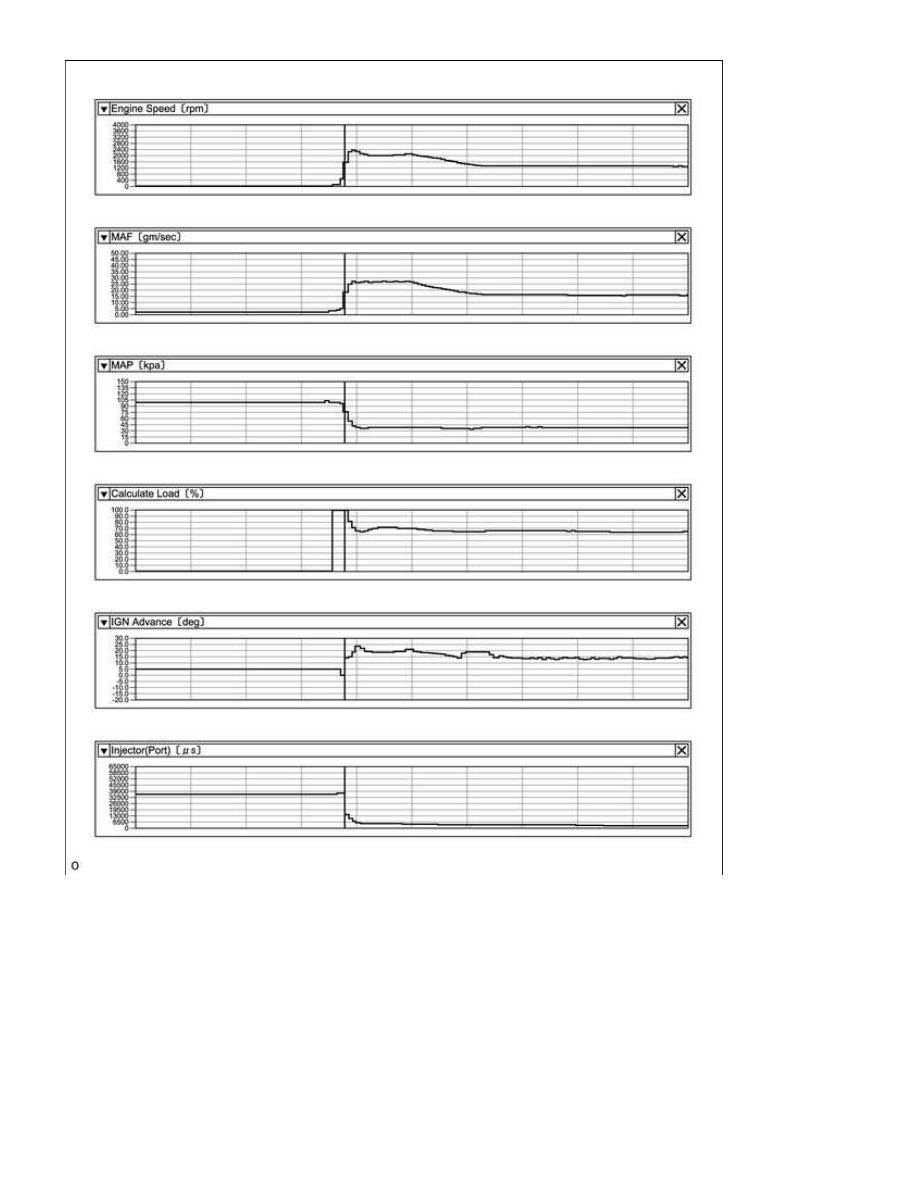

2. Reference waveforms showing a normal warm engine start

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P1604; Startabi...
