Estimated rear HO2 sensor temperature

450 to 750°C (842 to 1382°F)

ECM monitor

Completed

DTC P0607

Not set

Heated Oxygen Sensor Output Voltage (Extremely High)

Battery voltage

11 V or more

Time after engine start

2 seconds or more

Heated Oxygen Sensor Output Voltage During Fuel Cut

Engine coolant temperature

75°C (167°F) or higher

Estimated catalyst temperature

400°C (752°F) or higher

Fuel cut

ON

Heated Oxygen Sensor Response Rate during Fuel Cut from Rich Condition

Battery voltage

11 V or higher

Engine coolant temperature

75°C (167°F) or higher

Estimated catalyst temperature

400°C (752°F) or higher

Fuel cut

ON

TYPICAL MALFUNCTION THRESHOLDS

Heated Oxygen Sensor Output Voltage (Abnormal Voltage Output)

(a) Commanded air-fuel ratio

14.3 or less

(b) Rear HO2 sensor voltage

0.21 to 0.66 V

Heated Oxygen Sensor Output Voltage (Low Voltage)

(a) Commanded air-fuel ratio

14.3 or less

(b) Rear HO2 sensor voltage

Less than 0.21 V

(c) OSC

2 g or more

Heated Oxygen Sensor Impedance (Low)

Duration following condition met

30 seconds or more

Heated oxygen sensor impedance

Less than 5 Ω

Heated Oxygen Sensor Impedance (High)

Duration following condition met

90 seconds or more

Heated oxygen sensor impedance

15 kΩ or more

Heated Oxygen Sensor Output Voltage (Extremely High)

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0136-P0139,...

Duration following condition met

10 seconds or more

Heated oxygen sensor voltage

1.2 V or more

Heated Oxygen Sensor Output Voltage During Fuel Cut

More than 15.3

g

Heated Oxygen Sensor Response Rate during Fuel Cut from Rich Condition

Duration that heated oxygen sensor voltage drops from 0.35 to 0.2 V during fuel cut (Normalized)

1 second or more

COMPONENT OPERATING RANGE

Duration following condition met

30 seconds or more

Heated oxygen sensor voltage

Varies between 0.1 and 0.9 V

MONITOR RESULT

Refer to Checking Monitor Status



.

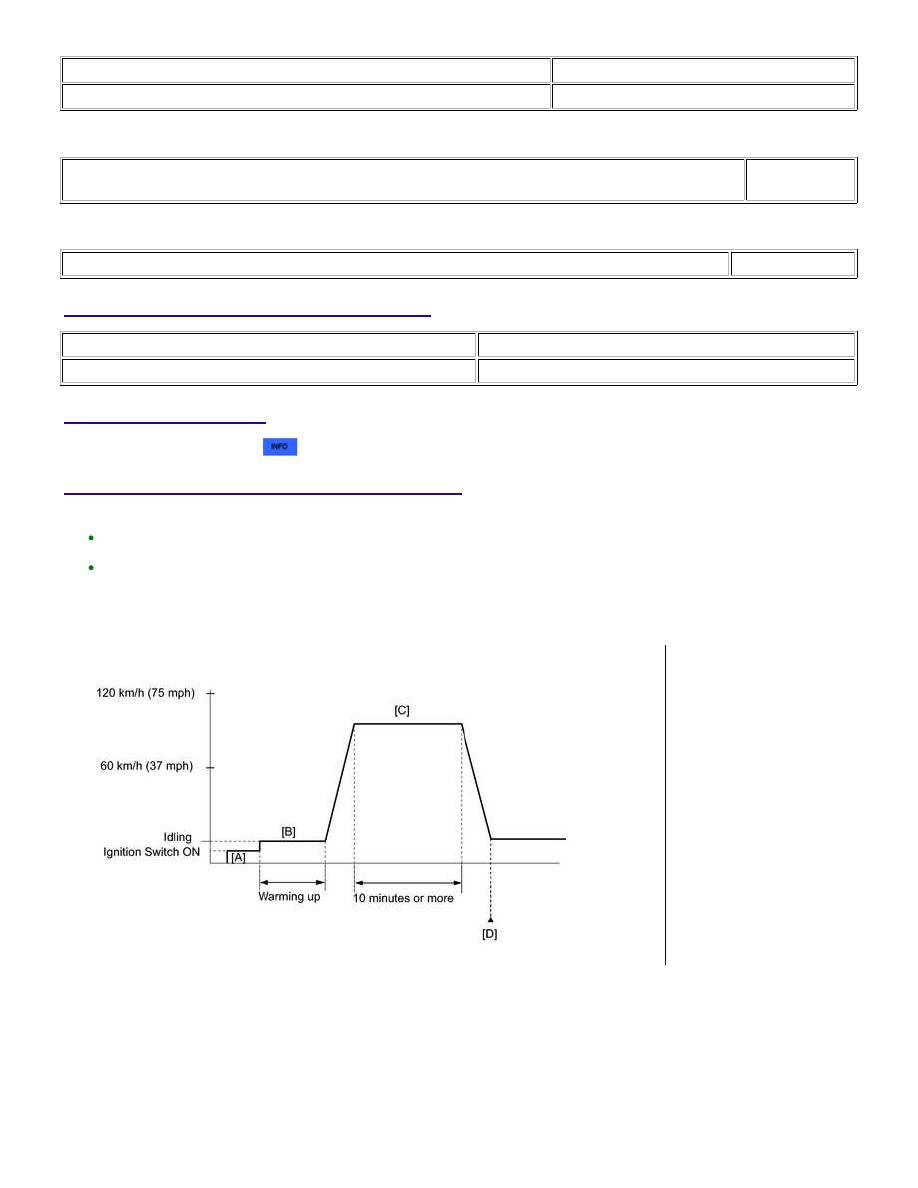

CONFIRMATION DRIVING PATTERN

HINT:

Connect the Techstream to the DLC3.

1.

Turn the ignition switch to ON and turn the Techstream on.

2.

Clear the DTCs (even if no DTCs are stored, perform the clear DTC operation).

3.

Turn the ignition switch off and wait for at least 30 seconds.

4.

Turn the ignition switch to ON and turn the Techstream on [A].

5.

Start the engine and warm it up until the ECT reaches 75°C (167°F) or higher [B].

6.

With the transmission in 4th gear or higher, drive the vehicle at 60 to 120 km/h (37 to 75 mph) for 10 minutes or more

[C].

7.

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0136-P0139,...

CAUTION:

When performing the confirmation driving pattern, obey all speed limits and traffic laws.

Enter the following menus: Powertrain / Engine and ECT / Trouble Codes [D].

8.

Read the pending DTCs.

HINT:

If a pending DTC is output, the system is malfunctioning.
If a pending DTC is not output, perform the following procedure.

9.

Enter the following menus: Powertrain / Engine and ECT / Utility / All Readiness.

10.

Input the DTC: P0136, P0137, P0138, P0156, P0157 or P0158.

11.

Check the DTC judgment result.

TECHSTREAM

DISPLAY

DESCRIPTION

NORMAL

DTC judgment completed

System normal

ABNORMAL

DTC judgment completed

System abnormal

INCOMPLETE

DTC judgment not completed

Perform driving pattern after confirming DTC enabling conditions

N/A

Unable to perform DTC judgment

HINT:

If the judgment result shows NORMAL, the system is normal.
If the judgment result shows ABNORMAL, the system has a malfunction.
If the judgment result shows INCOMPLETE or N/A, perform steps [C] through [D].

12.

If no pending DTC is output, perform a universal trip and check for permanent DTCs



.

HINT:

If a permanent DTC is output, the system is malfunctioning.
If no permanent DTC is output, the system is normal.

13.

P0139, P013A, P013C and P0159

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0136-P0139,...

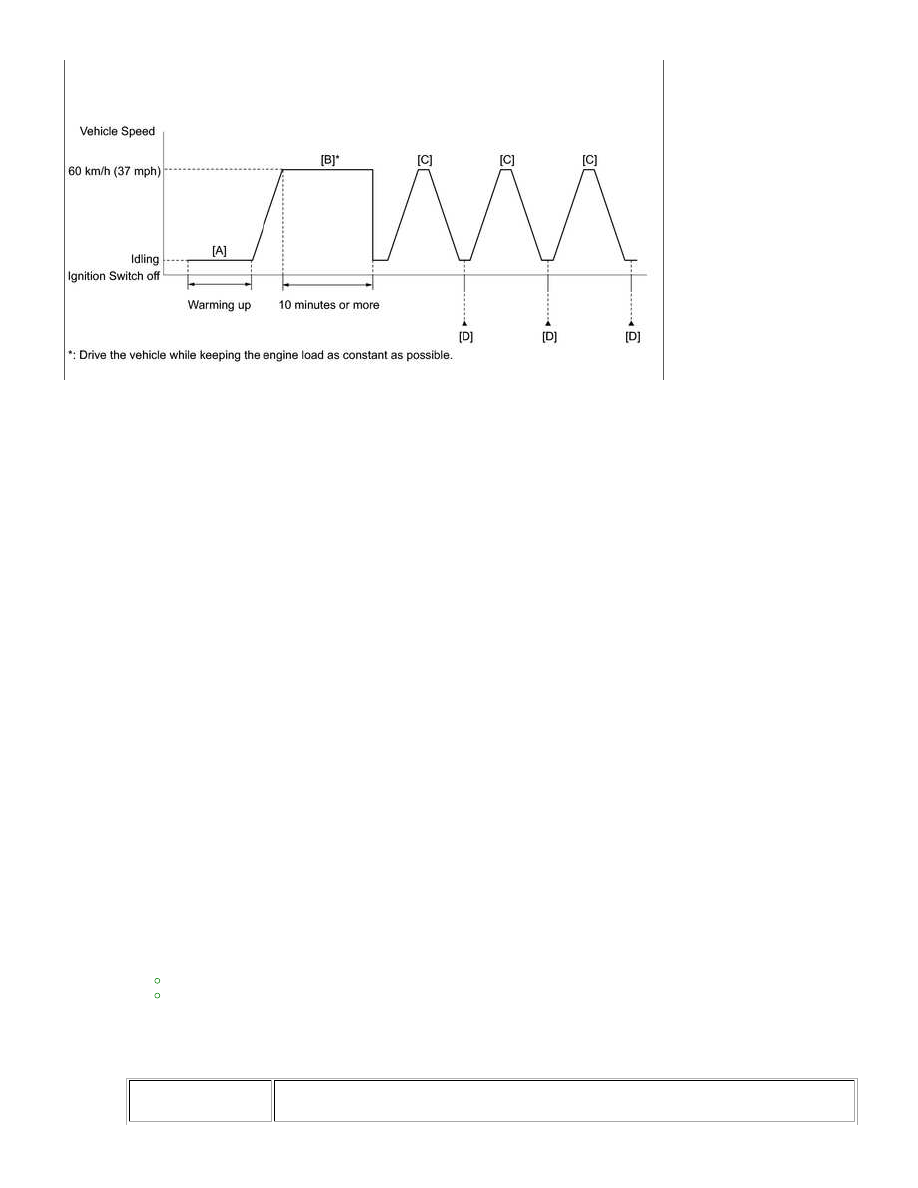

Connect the Techstream to the DLC3.

1.

Turn the ignition switch to ON.

2.

Turn the Techstream on.

3.

Clear DTCs (even if no DTCs are stored, perform the clear DTC operation).

4.

Turn the ignition switch off and wait for at least 30 seconds.

5.

Turn the ignition switch to ON and turn the Techstream on.

6.

Enter the following menus: Powertrain / Engine and ECT / Monitor / Current Monitor.

7.

Check that Catalyst Efficiency / Current is Incomplete.

8.

Start the engine and warm it up until the engine coolant temperature is 75°C (167°F) or higher [A].

9.

Drive the vehicle at approximately 60 km/h (37 mph) for 10 minutes or more [B].

CAUTION:

When performing the confirmation driving pattern, obey all speed limits and traffic laws.

HINT:

Drive the vehicle while keeping the engine load as constant as possible.

10.

Drive the vehicle at 60 km/h (37 mph), and then decelerate the vehicle by releasing the accelerator pedal for 5 seconds

or more to perform the fuel-cut [C].

CAUTION:

When performing the confirmation driving pattern, obey all speed limits and traffic laws.

11.

Enter the following menus: Powertrain / Engine and ECT / Monitor / Current Monitor / O2 Sensor / RL F/C B1S2, RL F/C

B2S2 [D].

12.

Check the Test Value for RL F/C B1S2, RL F/C B2S2.

HINT:

If Test Value displays 0, perform step [C] until it displays a value larger than 0, as the O2 sensor monitor is not

finished.

13.

Enter the following menus: Powertrain / Engine and ECT / Trouble Codes.

14.

Read the pending DTC [D].

HINT:

If a pending DTC is output, the system is malfunctioning.
If a pending DTC is not output, perform the following procedure.

15.

Enter the following menus: Powertrain / Engine and ECT / Utility / All Readiness.

16.

Input the DTC: P0139, P013A, P013C or P0159.

17.

Check the DTC judgment result.

TECHSTREAM

DISPLAY

DESCRIPTION

18.

1UR-FE ENGINE CONTROL SYSTEM: SFI SYSTEM: P0136-P0139,...
