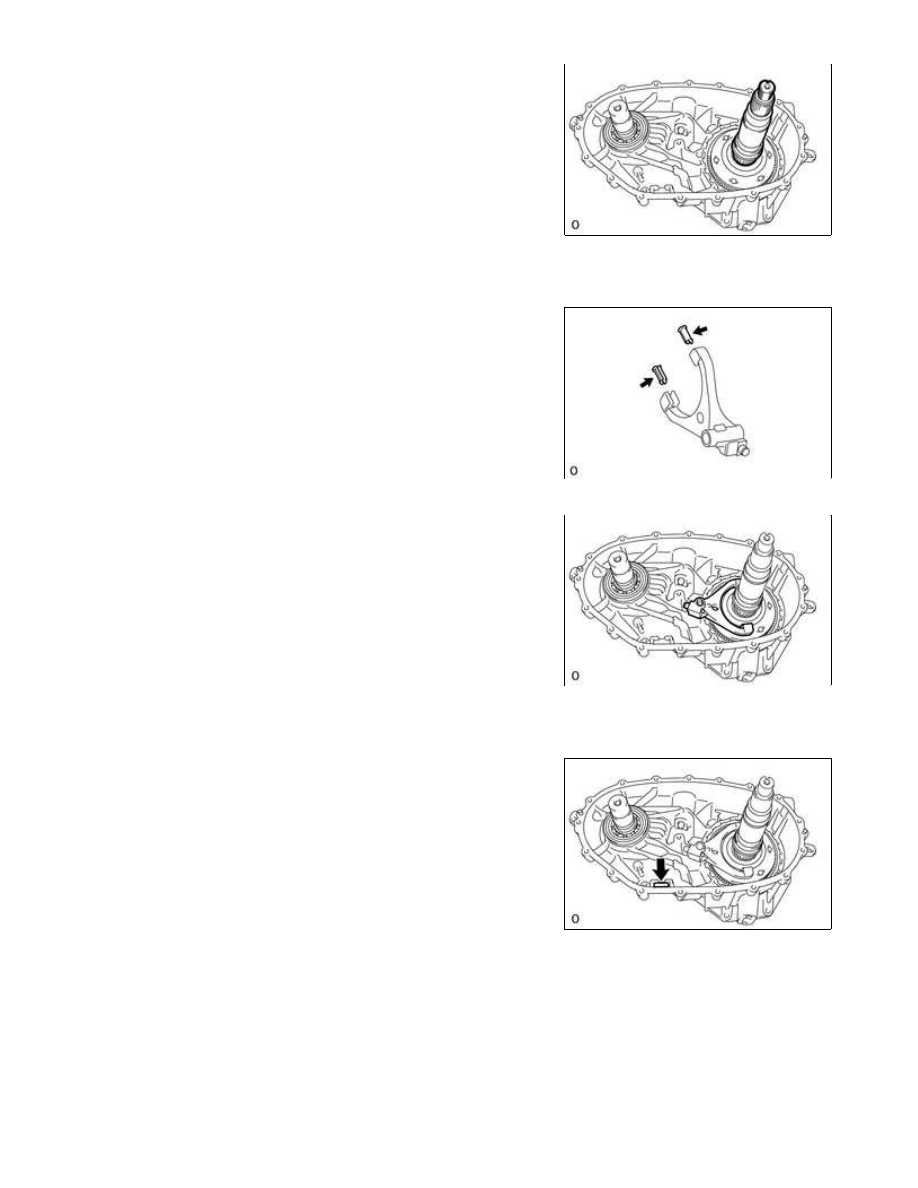

(a) Install the rear transfer output shaft.

10. INSTALL NO. 1 TRANSFER GEAR SHIFT FORK

(a) Install the 2 gear shift fork pads to the No. 1 transfer gear shift

fork.

(b) Install the No. 1 transfer gear shift fork.

11. INSTALL TRANSFER CASE MAGNET

(a) Install the transfer case magnet.

12. INSTALL TRANSFER OIL PUMP BODY SUB-ASSEMBLY

WF1AM TRANSFER: TRANSFER ASSEMBLY: REASSEMBLY; 20...

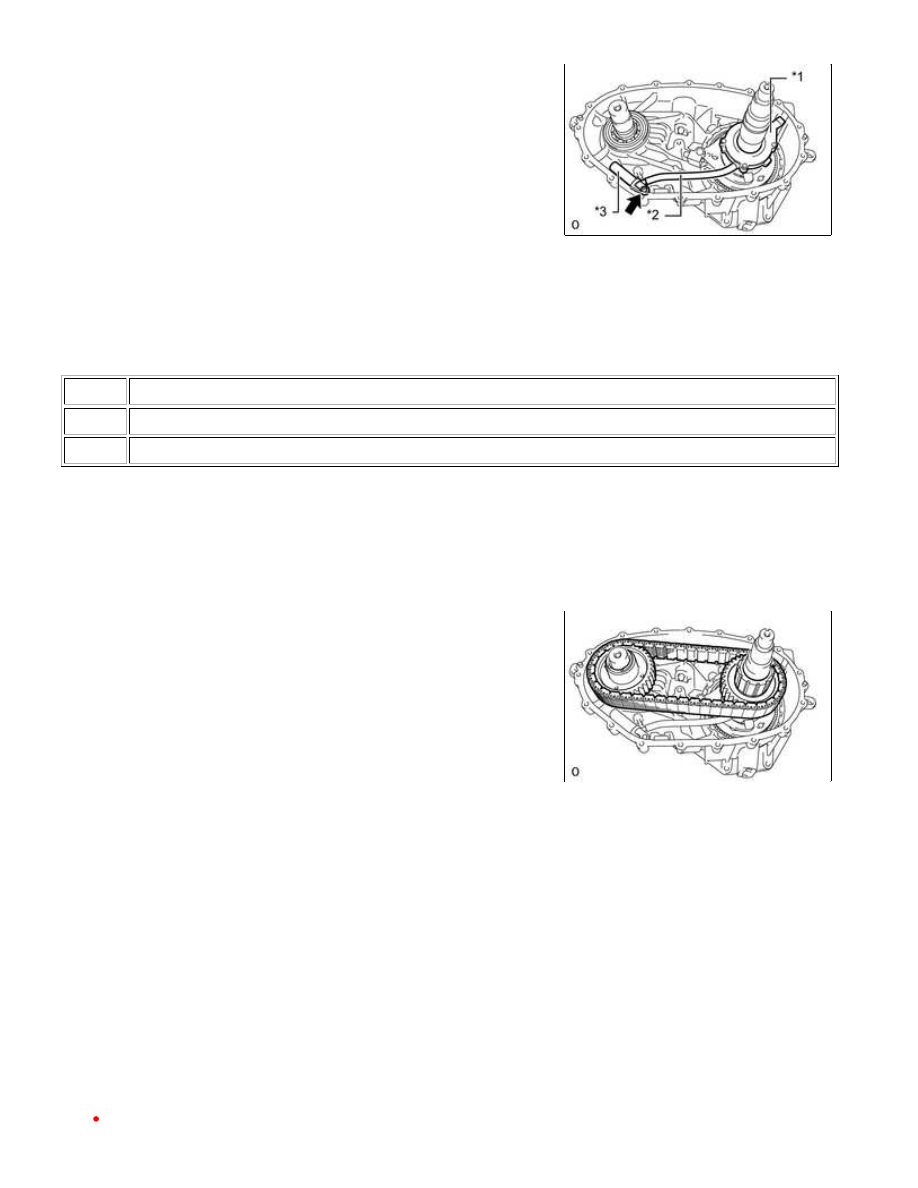

(a) Install the transfer oil strainer sub-assembly to the transfer oil

tube.

(b) Install the transfer oil tube to the transfer oil pump body sub-assembly.

(c) Install the transfer oil pump body sub-assembly together with the transfer oil tube and transfer oil strainer

sub-assembly.

Text in Illustration

*1

Transfer Oil Pump Body Sub-assembly

*2

Transfer Oil Tube

*3

Transfer Oil Strainer Sub-assembly

(d) Using a T25 ''TORX'' socket wrench, install the bolt.

Torque:

7.6 N·m {77 kgf·cm, 67in·lbf}

13. INSTALL TRANSFER DRIVE SPROCKET SUB-ASSEMBLY

(a) Install the transfer drive sprocket sub-assembly and transfer

driven sprocket to the front transfer drive chain.

(b) Install the transfer drive sprocket sub-assembly together with the front transfer drive chain and transfer

driven sprocket.

NOTICE:

Do not drop the transfer drive sprocket sub-assembly, front transfer drive chain and transfer driven

sprocket.

14. INSTALL CONTROL SELECT SHAFT SUB-ASSEMBLY

(a) Install the control select shaft sub-assembly.

NOTICE:

CAUTION:

Wear protective gloves to avoid injuries to your hands.

WF1AM TRANSFER: TRANSFER ASSEMBLY: REASSEMBLY; 20...

Take care when performing this procedure as the spring is under high tension.

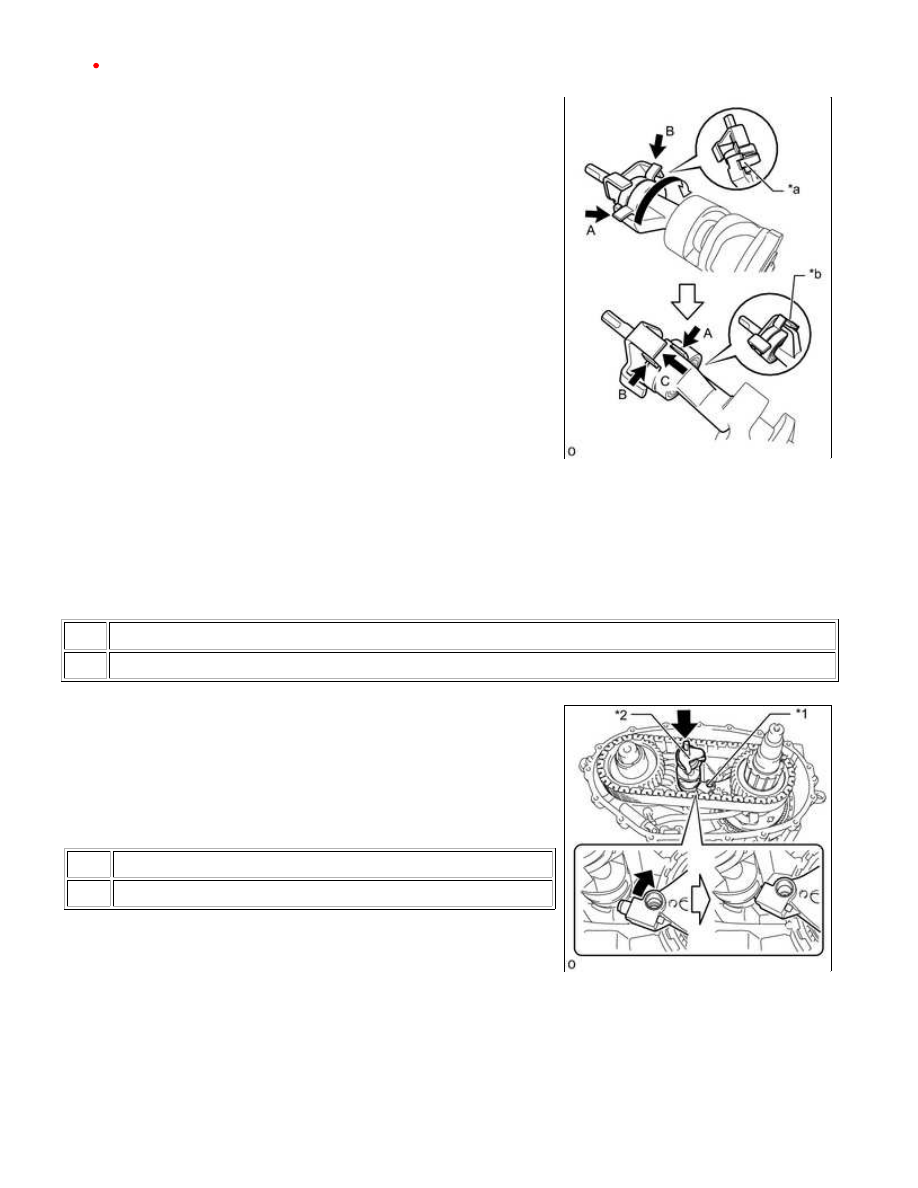

(1) Make sure the spring is positioned as indicated by arrows A

and B, and then rotate the control select shaft in the

direction indicated by the arrow shown in the illustration.

(3) Slide the control select shaft in the direction indicated by arrow C in the illustration to return the spring

to the correct position.

Text in Illustration

*a

Control Select Shaft Sub-assembly in Correct Position

Text in Illustration

*1

No. 1 Transfer Gear Shift Fork

*2

Control Select Shaft Sub-assembly

15. INSTALL SOLENOID LOCK PLATE WITH NO. 2 TRANSFER GEAR SHIFT FORK

WF1AM TRANSFER: TRANSFER ASSEMBLY: REASSEMBLY; 20...

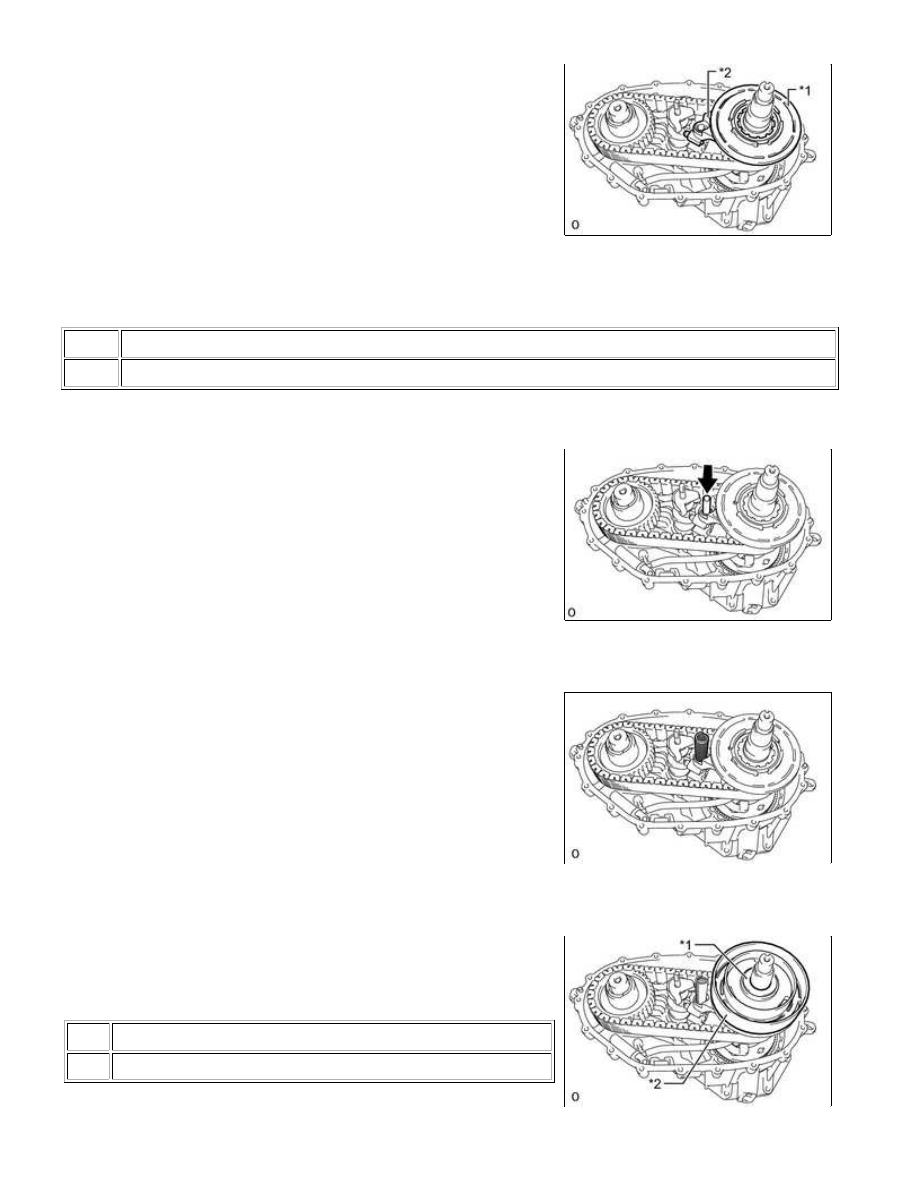

(a) Install the No. 2 transfer gear shift fork to the solenoid lock

plate.

(b) Install the solenoid lock plate together with the No. 2 transfer gear shift fork.

Text in Illustration

*1

Solenoid Lock Plate Assembly

*2

No. 2 Transfer Gear Shift Fork Sub-assembly

16. INSTALL TRANSFER HIGH AND LOW SHIFT FORK SHAFT

(a) Install the transfer high and low shift fork shaft.

17. INSTALL TRANSFER SELECT RETURN SPRING

(a) Install the transfer select return spring.

18. INSTALL SOLENOID COVER

(a) Install the solenoid cover and No. 1 transfer output shaft spacer.

Text in Illustration

*1

No. 1 Transfer Output Shaft Spacer

*2

Solenoid Cover
