If the disc's runout is at the maximum value or greater, check the rear axle hub bearing looseness
(see REMOVAL ) and check the axle hub runout (see REMOVAL ). If the rear axle hub bearing
looseness and axle hub runout are not abnormal, adjust the disc runout or grind it on an on-vehicle
brake lathe.

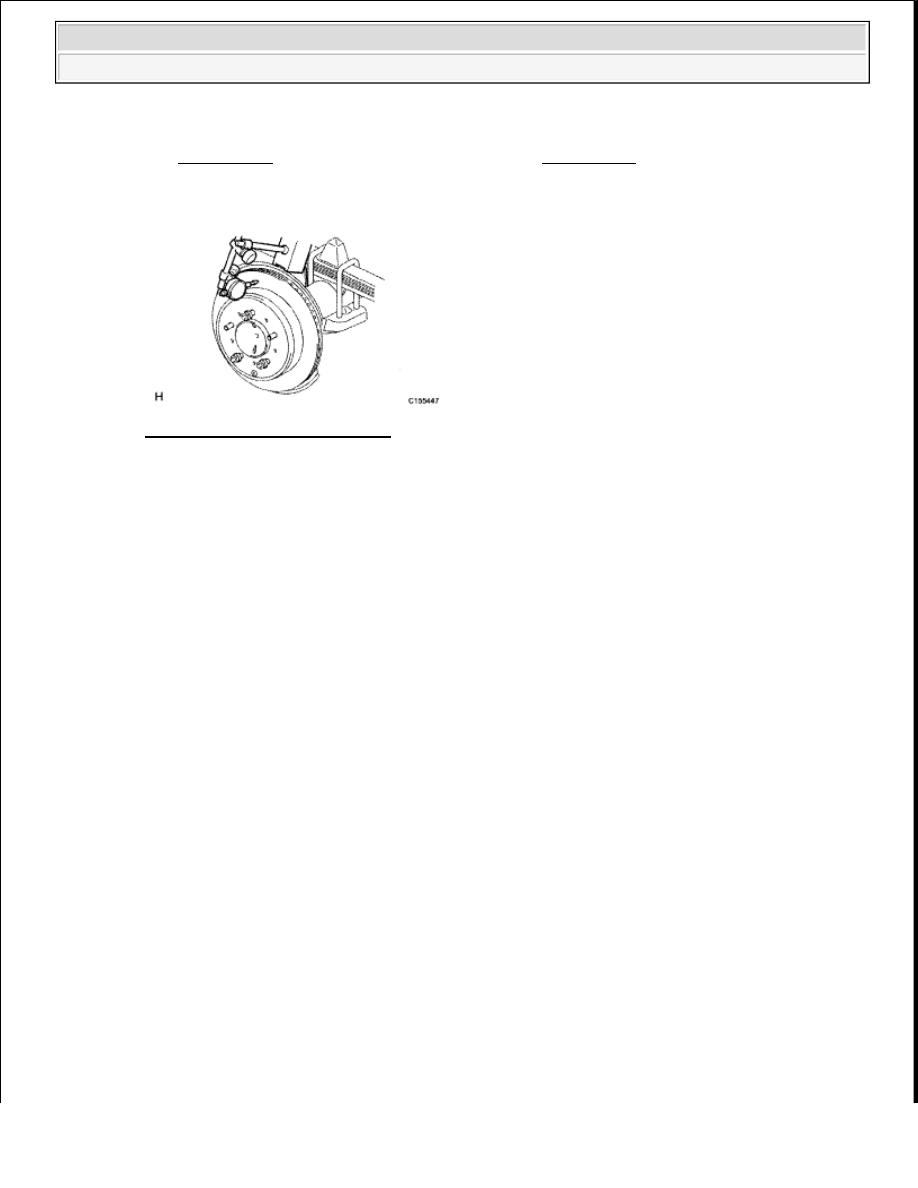

Fig. 85: Measuring Disc Runout
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. ADJUST DISC RUNOUT

a. Remove the 2 bolts and rear disc brake cylinder mounting from the backing plate.

b. Remove the hub nuts and disc. Rotate the disc 1/5 of a turn from its original position on the hub,

and install the disc with the hub nuts.

Torque:

for Aluminum Wheel

131 N*m (1336 kgf*cm, 97 ft.*lbf)

for Steel Wheel

209 N*m (2131 kgf*cm, 154 ft.*lbf)

c. Remeasure the disc runout. Make a note of the runout and the disc's position on the hub.

d. Repeat the 2 previous steps until the disc has been installed on the 3 remaining hub positions. If the

minimum runout recorded above is less than 0.2 mm (0.00787 in.), install the disc in that position.
If the minimum runout recorded above is greater than 0.2 mm (0.00787 in.), replace the disc and
repeat the "CHECK DISC RUNOUT" in step 3.

REASSEMBLY

1. INSTALL PISTON SEAL

a. Apply a light coat of lithium soap base glycol grease to the entire inner and outer circumference of

a new piston seal.

b. Install the piston seal to the disc brake cylinder.



2009 Toyota Tundra

2009 BRAKES Brake - Tundra































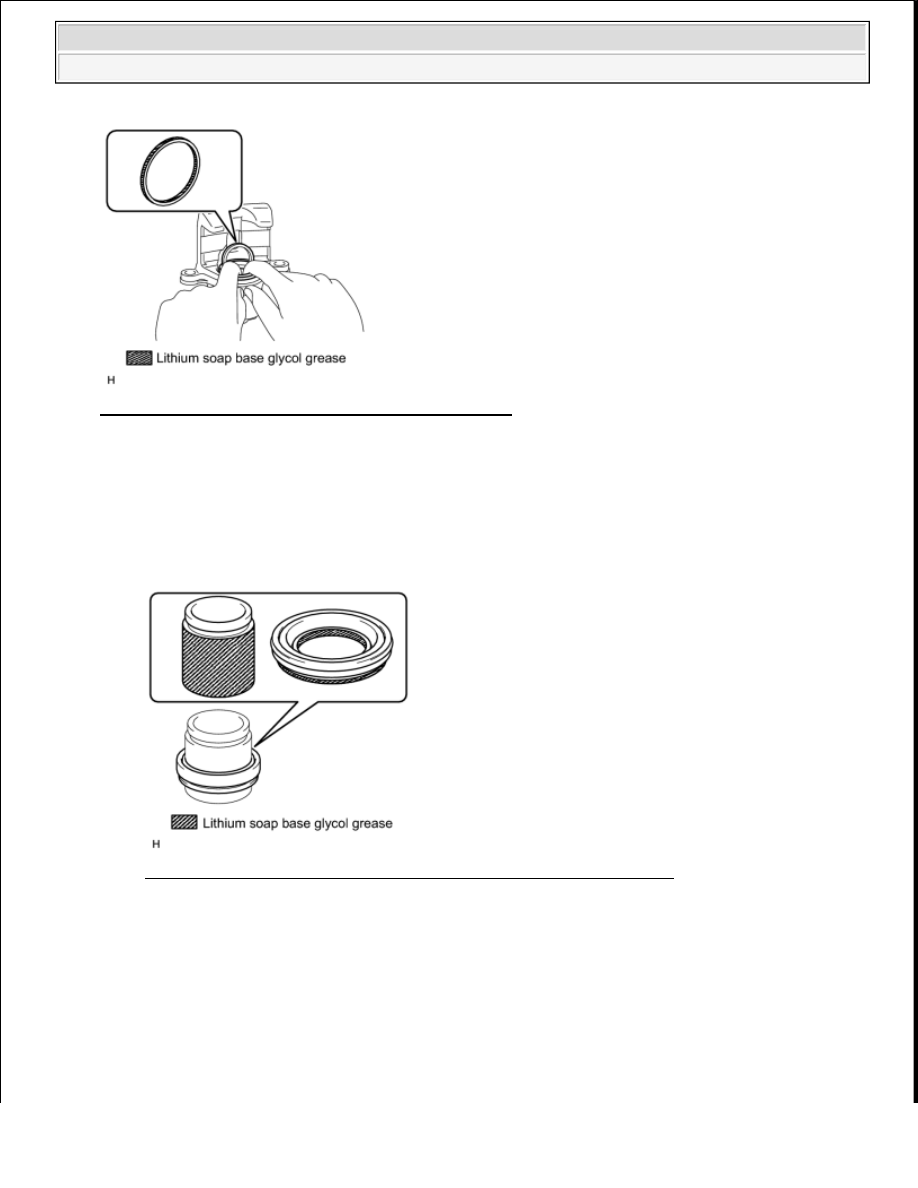

Fig. 86: Installing Piston Seal To Disc Brake Cylinder
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL CYLINDER BOOT

a. Apply a light coat of lithium soap base glycol grease to the entire inner and outer circumference of

a new cylinder boot.

b. Apply a light coat of lithium soap base glycol grease to the entire outer circumference of the rear

disc brake piston where it contacts the rear disc brake cylinder.

Fig. 87: Identifying Lithium Soap Base Glycol Grease Applying Area
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Install the cylinder boot to the rear disc brake piston.

d. Install the rear disc brake piston to the rear disc brake cylinder assembly.

3. INSTALL REAR DISC BRAKE PISTON

a. Install the cylinder boot to the disc brake cylinder.

NOTE:

Install the boot securely to the grooves of the disc brake cylinder.



2009 Toyota Tundra

2009 BRAKES Brake - Tundra































b. Push in the piston by hand and install the cylinder boot onto the grooves of the piston.

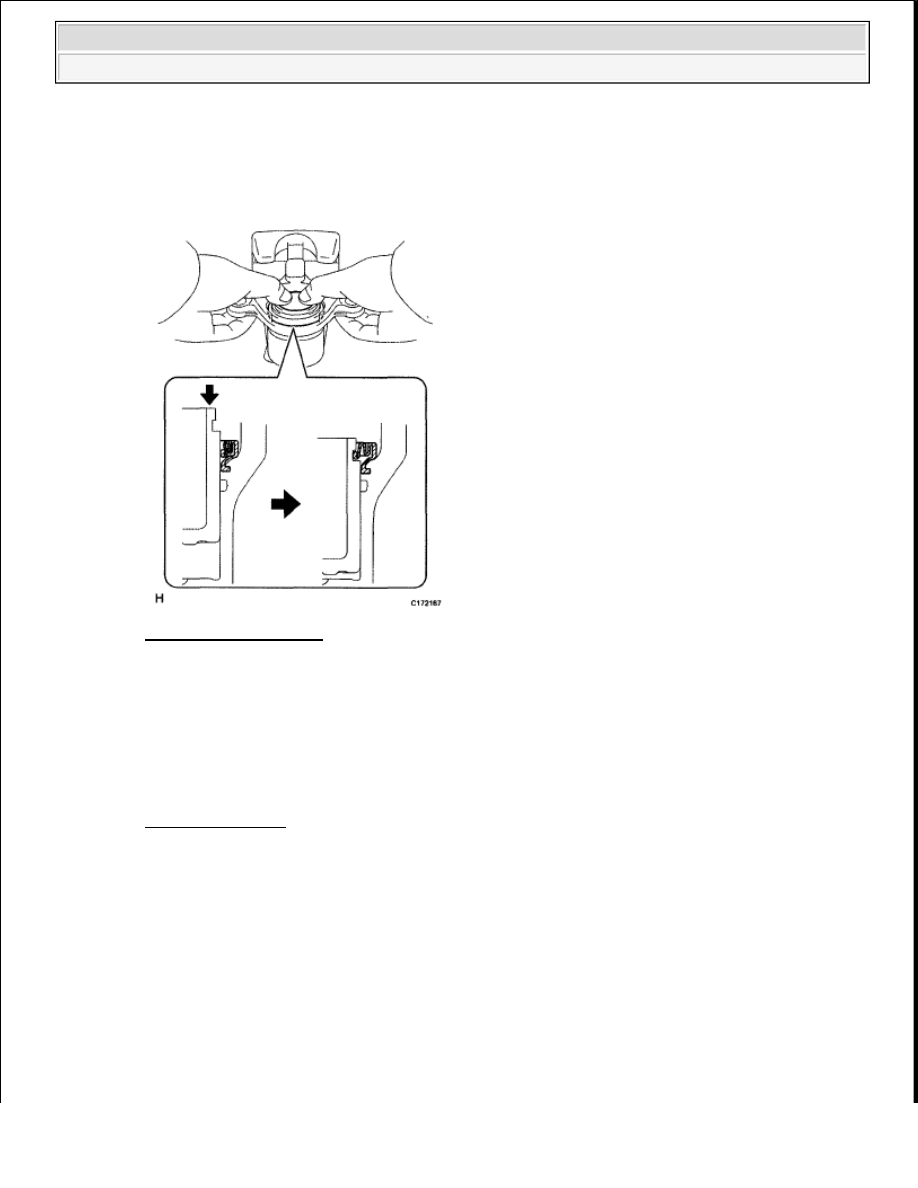

Fig. 88: Pushing Piston
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. TEMPORARILY INSTALL REAR DISC BRAKE BLEEDER PLUG

a. Temporarily install the bleeder plug to the disc brake cylinder.

HINT:

The bleeder plug will be tightened to a torque specification in the bleeding procedure. See
REPLACEMENT.

Torque: 11 N*m (110 kgf*cm, 8 ft.*lbf)

5. INSTALL REAR DISC BRAKE BLEEDER PLUG CAP

INSTALLATION

HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

NOTE:

Install the boot securely to the grooves of the piston.



2009 Toyota Tundra

2009 BRAKES Brake - Tundra































1. INSTALL REAR DISC

a. While aligning the matchmarks, install the rear disc.

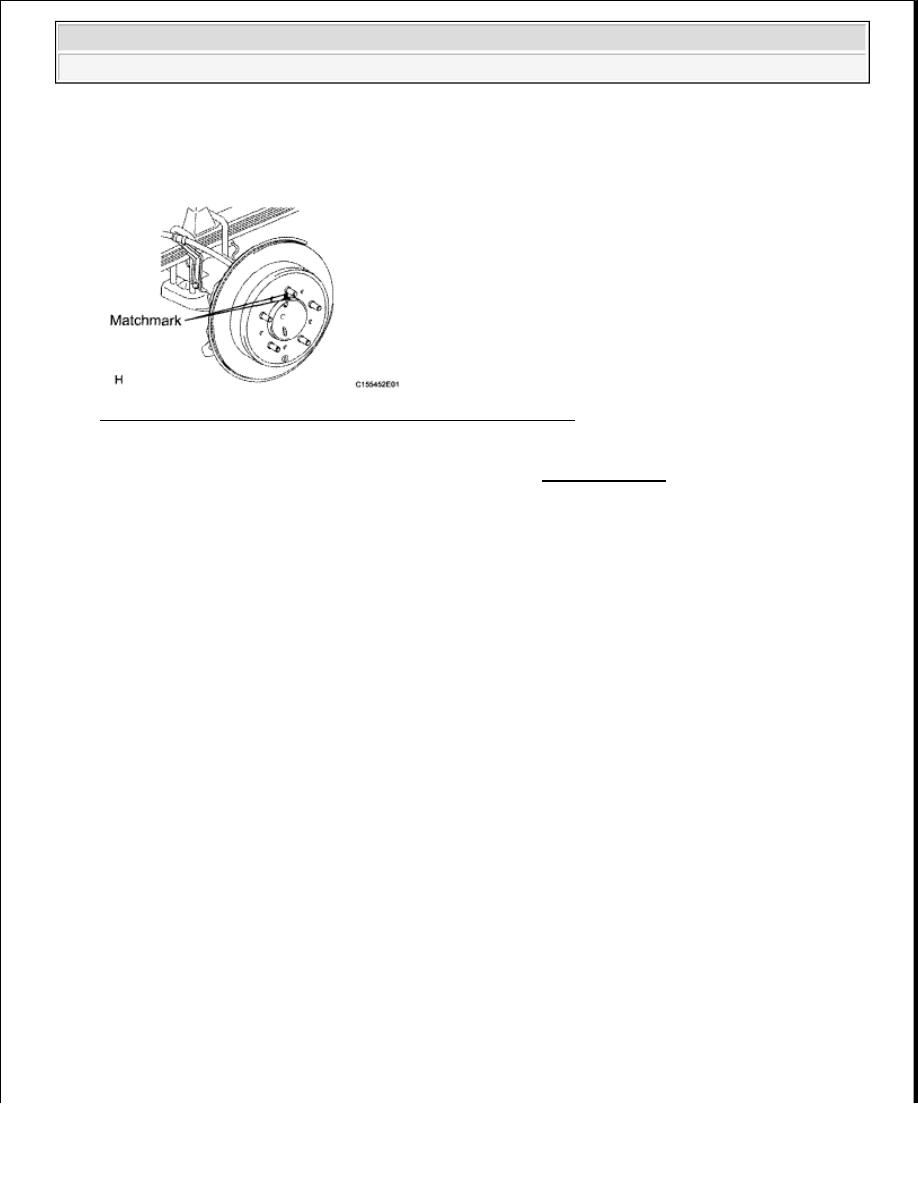

Fig. 89: Identifying Matchmarks On Rear Disc And Axle Hub
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. ADJUST PARKING BRAKE SHOE CLEARANCE (See REASSEMBLY )

3. INSTALL REAR DISC BRAKE CYLINDER SLIDE BUSH

a. Apply a light layer of lithium soap base glycol grease to the entire circumference of a new rear disc

brake bush dust boot where it contacts the rear disc brake mounting cylinder, and the entire inner
circumference of both ends.

HINT:

Apply at least 0.3 g (0.01 oz.) of lithium soap base glycol grease to each rear disc brake bush dust
boot.

NOTE:

Apply a sufficient amount of lithium soap base glycol grease to the
entire circumference of the rear disc brake bush dust boot and rear
disc brake cylinder mounting contact surfaces.
