Toyota Tundra. Manual - part 977



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. REMOVE FRONT WHEEL

2. REMOVE FRONT DISC BRAKE PAD KIT

a. Remove the pin hold clip.

b. Remove the hole pins.

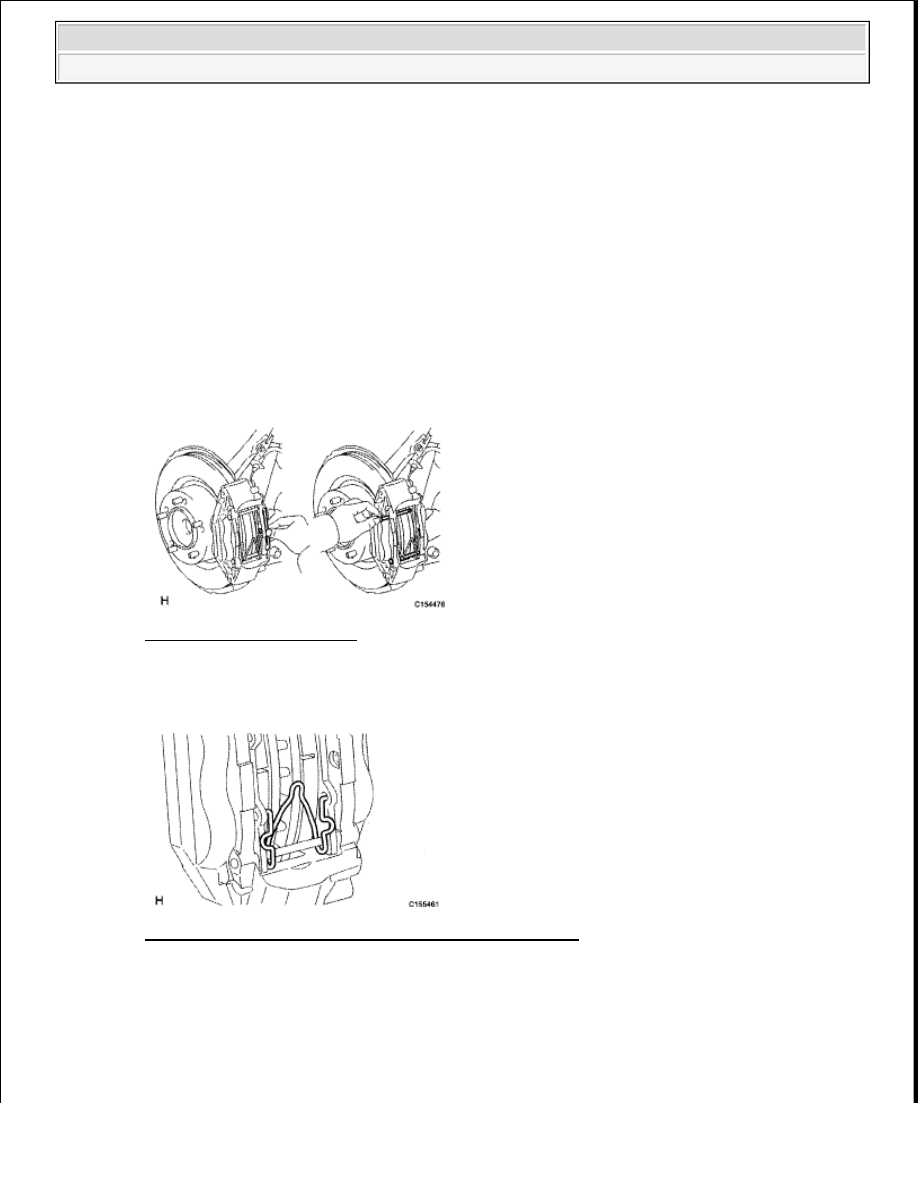

Fig. 47: Removing Hole Pin
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the front disc brake anti-rattle spring.

Fig. 48: Identifying Front Disc Brake Anti-Rattle Spring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Remove the 2 pads from the disc brake caliper.

NOTE:

The pin hold clip can be used again if it has sufficient rebound; no
deformation or wear; and has had all rust, dirt and foreign particles
cleaned off.

NOTE:

The anti-rattle spring can be used again if it has sufficient rebound;
no deformation, cracks or wear; and has had all rust, dirt and foreign
particles cleaned off.



2009 Toyota Tundra

2009 BRAKES Brake - Tundra































e. Remove the No. 1 and No. 2 anti-squeal shims from each pad.

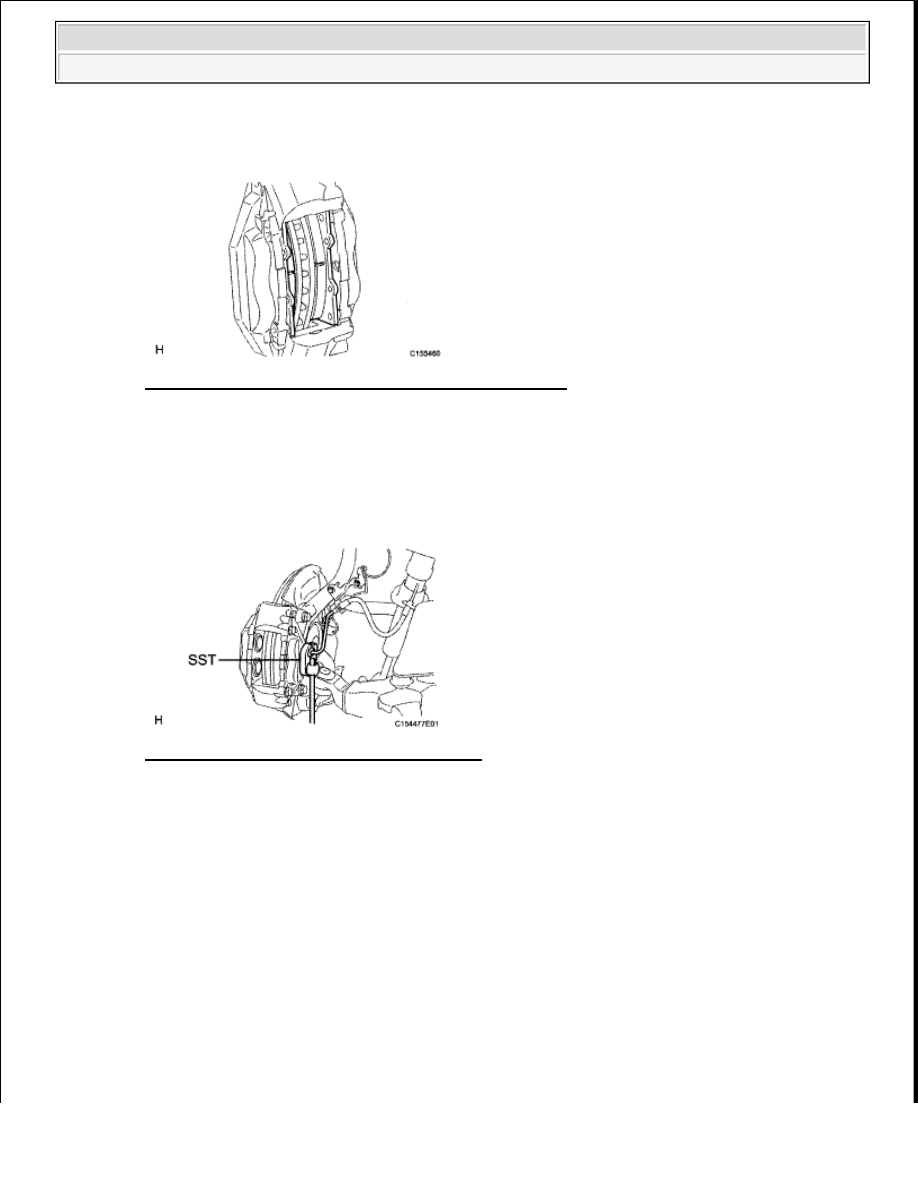

Fig. 49: Identifying No. 1 And No. 2 Anti-Squeal Shims
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. DISCONNECT NO. 7 FRONT BRAKE TUBE

a. Using SST, disconnect the front brake tube from the disc brake caliper.

SST 09023-00101

Fig. 50: Identifying No. 7 Front Brake Tube
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. DRAIN BRAKE FLUID

5. REMOVE FRONT DISC BRAKE CALIPER ASSEMBLY LH

a. Remove the 2 bolts and disc brake caliper from the knuckle.

NOTE:

Wash brake fluid off immediately if it is spilled on any painted surface.



2009 Toyota Tundra

2009 BRAKES Brake - Tundra































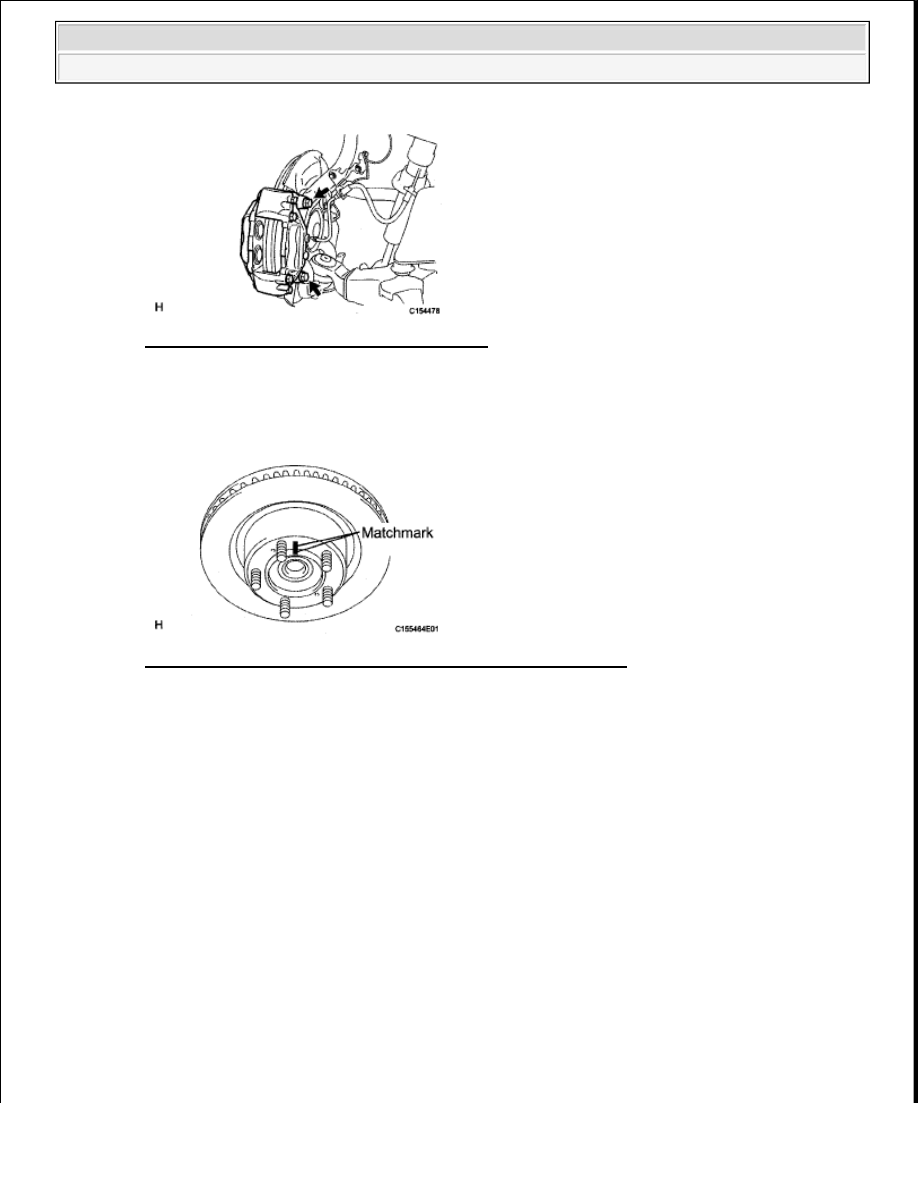

Fig. 51: Identifying Disc Brake Caliper Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. REMOVE FRONT DISC

a. Put matchmarks on the front disc and the axle hub if planning to reuse the disc.

Fig. 52: Identifying Matchmarks On Front Disc And Axle Hub
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the front disc.

DISASSEMBLY

HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. REMOVE CYLINDER BOOT

a. Using a screwdriver, remove the 4 set rings and 4 cylinder boots from the disc brake caliper.

HINT:

Tape the screwdriver tip before use.



2009 Toyota Tundra

2009 BRAKES Brake - Tundra































Fig. 53: Removing Set Rings And Cylinder Boots
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. REMOVE FRONT DISC BRAKE PISTON

a. Install one side of the disc brake pad.

b. Install a wooden plate between the pistons of the disc brake caliper to prevent the pistons from

jumping out.

c. Using an air gun, gradually apply air and remove the 2 disc brake pistons from the cylinder.

Fig. 54: Removing Disc Brake Pistons Using Air
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Remove the brake pad and wooden plate.

e. Temporarily install the 2 disc brake pistons that were removed. Then install the disc brake pad to

the side in which the 2 disc brake pistons were temporarily installed.

f. Install a wooden plate between the pistons of the disc brake caliper to prevent the pistons from

jumping out.

g. Using an air gun, gradually apply air and remove the 2 disc brake pistons from the other side of the

cylinder.

3. REMOVE PISTON SEAL

a. Using a screwdriver, remove the 4 piston seals from the disc brake caliper.

CAUTION: Do not place your fingers in front of the pistons when using

compressed air.



2009 Toyota Tundra

2009 BRAKES Brake - Tundra
