a. Disconnect the connector (labeled A) from the front speed sensor.

b. Detach the 3 clips (labeled B) and remove the clamp bolt (labeled C).

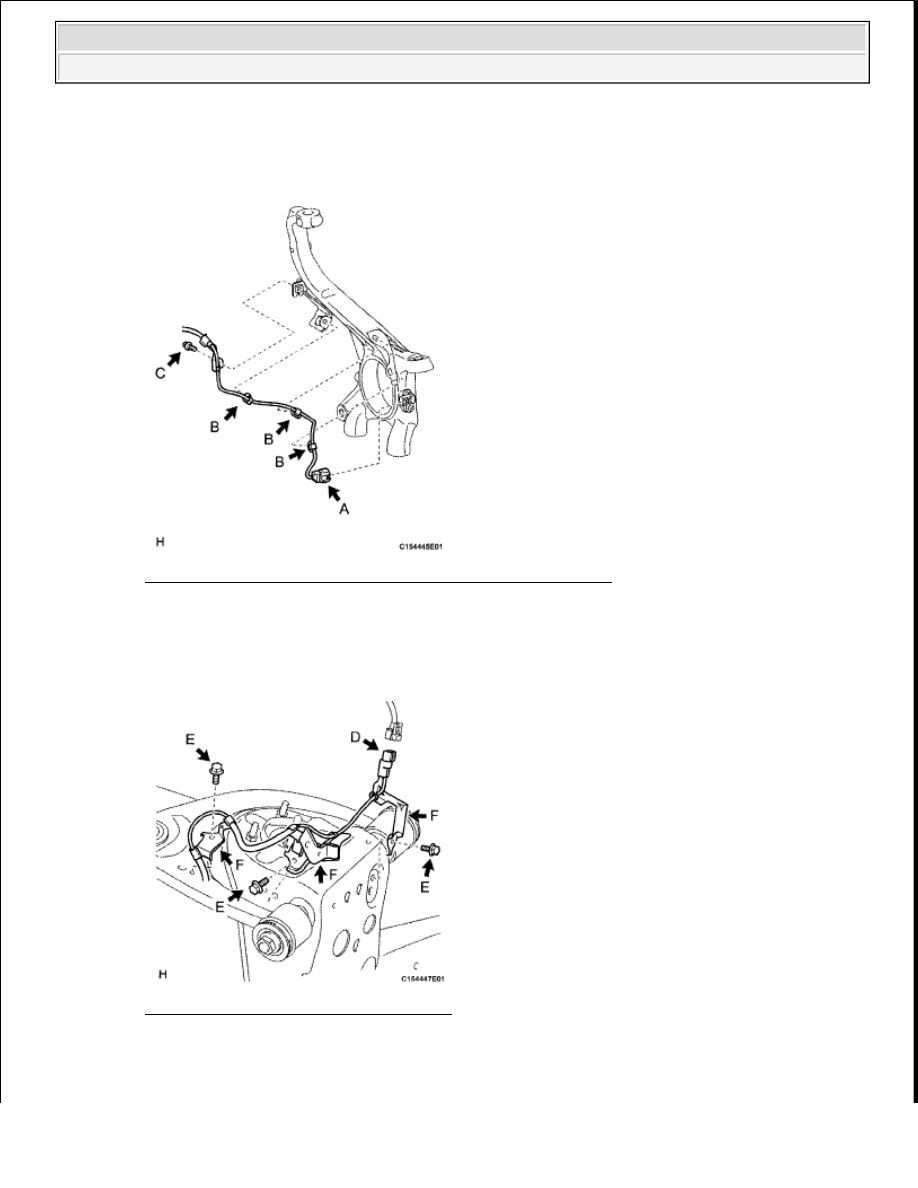

Fig. 144: Locating Front Skid Control Sensor Wire LH Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Disconnect the connector (labeled D).

d. Remove the 3 bolts (labeled E), 3 harness clamps (labeled F) and sensor wire.

Fig. 145: Locating Connector And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. REMOVE FRONT SPEED SENSOR LH



2009 Toyota Tundra

2009 BRAKES Brake Control - Tundra































a. Remove the hexagon socket head cap bolt (labeled A) and speed sensor (labeled B) from the

knuckle.

5. REMOVE FRONT SKID CONTROL SENSOR CLAMP LH

a. Remove the bolt (labeled C) and skid control sensor clamp (labeled D) from the knuckle.

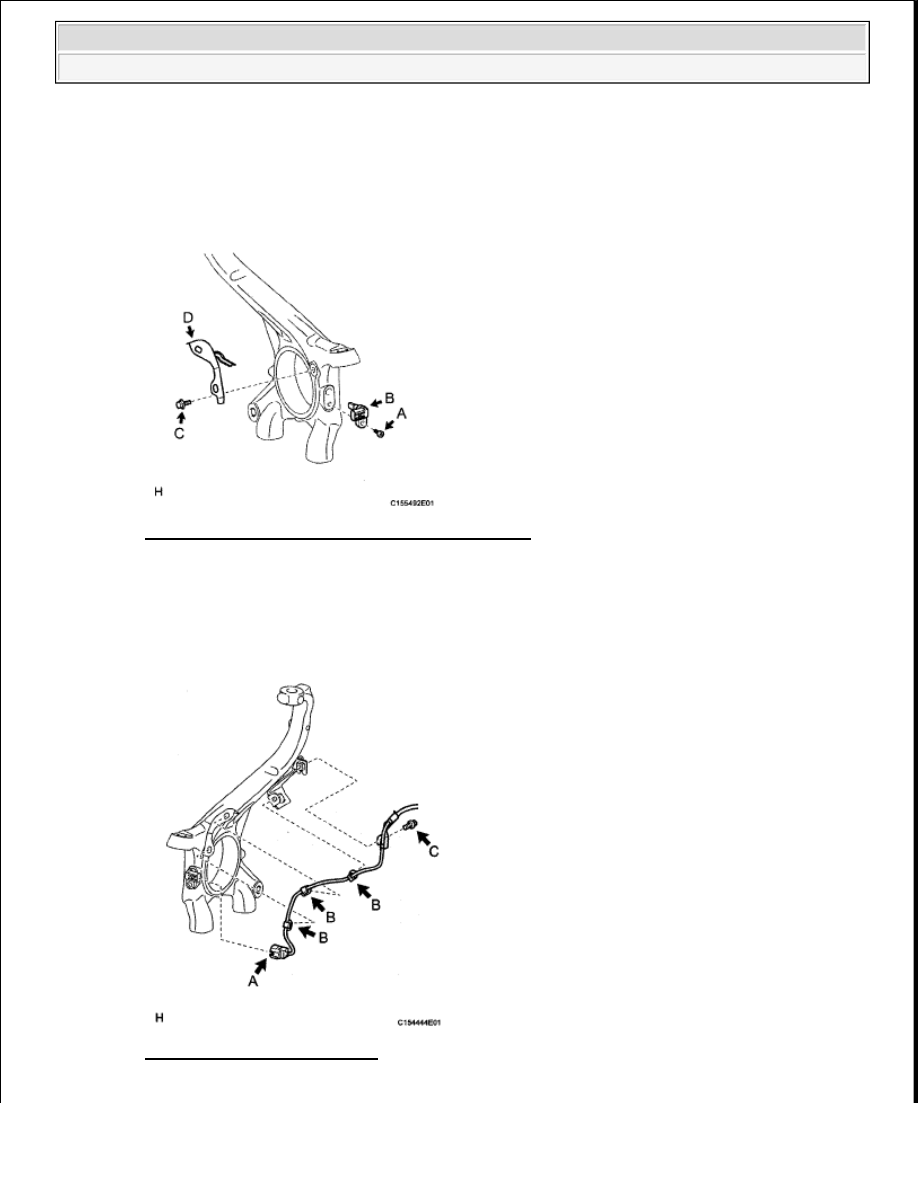

Fig. 146: Locating Hexagon Socket Head Cap Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. REMOVE FRONT SKID CONTROL SENSOR WIRE RH

a. Disconnect the connector (labeled A) from the front speed sensor.

b. Detach the 3 clips (labeled B) and remove the clamp bolt (labeled C).

Fig. 147: Locating Clamp Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 BRAKES Brake Control - Tundra































c. Disconnect the connector (labeled D).

d. Remove the connector (labeled D) from the skid control sensor clamp (labeled H).

e. Remove the 2 bolts (labeled E) and 2 harness clamps (labeled F).

f. Remove the bolt (labeled G) and skid control sensor clamp (labeled H).

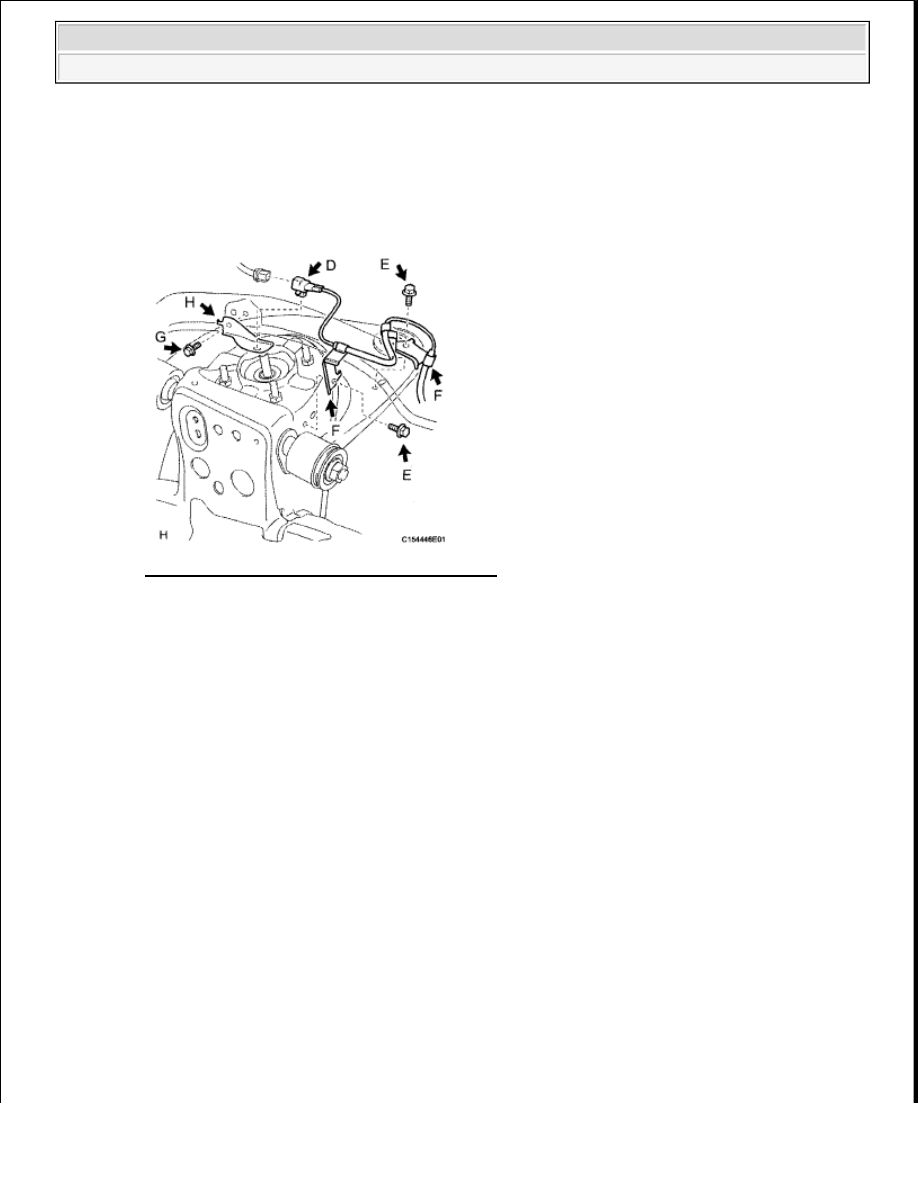

Fig. 148: Locating Harness Clamps And Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. REMOVE FRONT SPEED SENSOR RH

a. Remove the hexagon socket head cap bolt (labeled A) and speed sensor (labeled B) from the

knuckle.

8. REMOVE FRONT SKID CONTROL SENSOR CLAMP RH

a. Remove the bolt (labeled C) and skid control sensor clamp (labeled D) from the knuckle.

INSTALLATION

1. INSTALL FRONT SKID CONTROL SENSOR CLAMP LH

a. Install the skid control sensor clamp (labeled A) with the bolt (labeled B).

Torque: 13 N*m (127 kgf*cm, 9 ft.*lbf)



2009 Toyota Tundra

2009 BRAKES Brake Control - Tundra

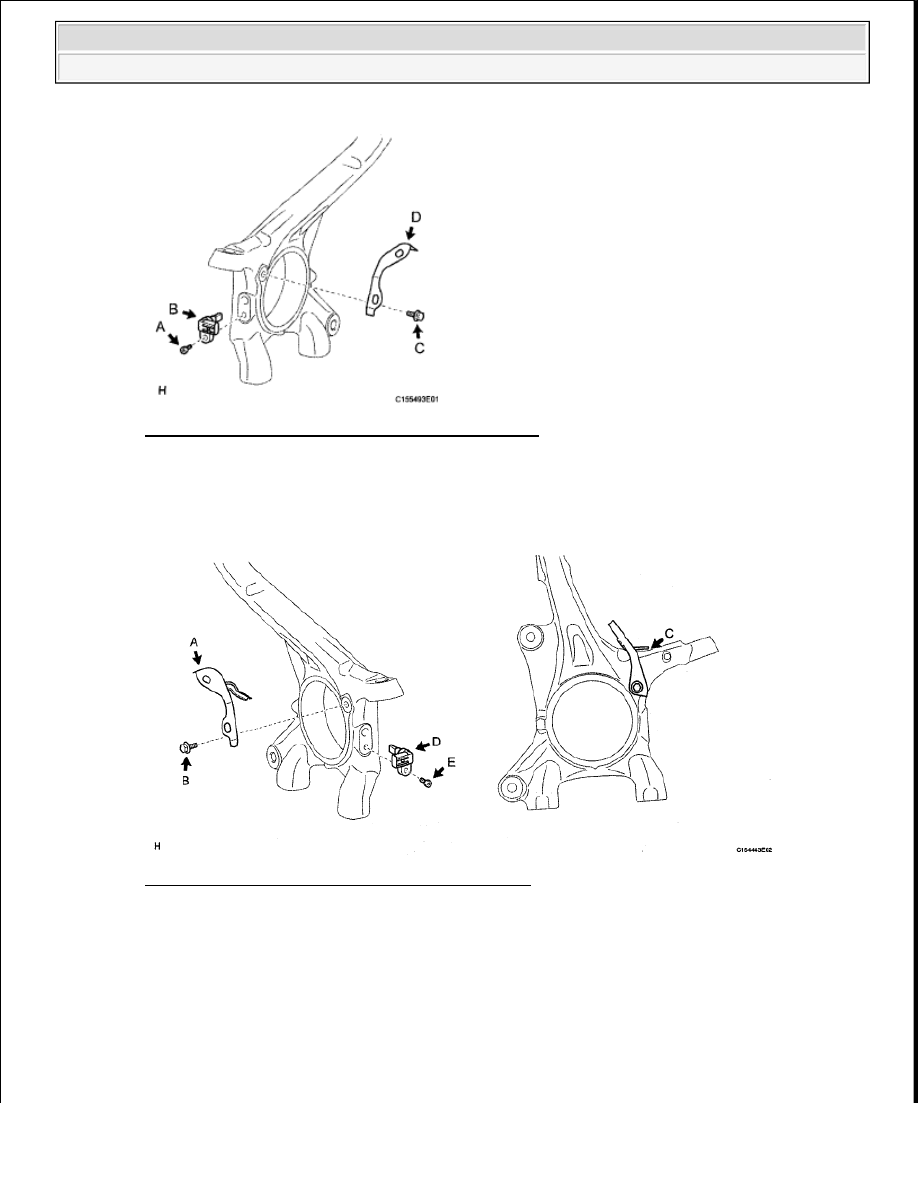

Fig. 149: Locating Skid Control Sensor Clamp Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Fig. 150: Locating Hexagon Socket Head Cap Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL FRONT SPEED SENSOR LH

a. Install the speed sensor (labeled D) with the hexagon socket head cap bolt (labeled E).

Torque: 11 N*m (107 kgf*cm, 8 ft.*lbf)

NOTE:

Install the bracket so that the rotation stopper (labeled C) touches the
knuckle.

NOTE:



Make sure there are no pieces of iron or other foreign matter
attached to the sensor tip part.
